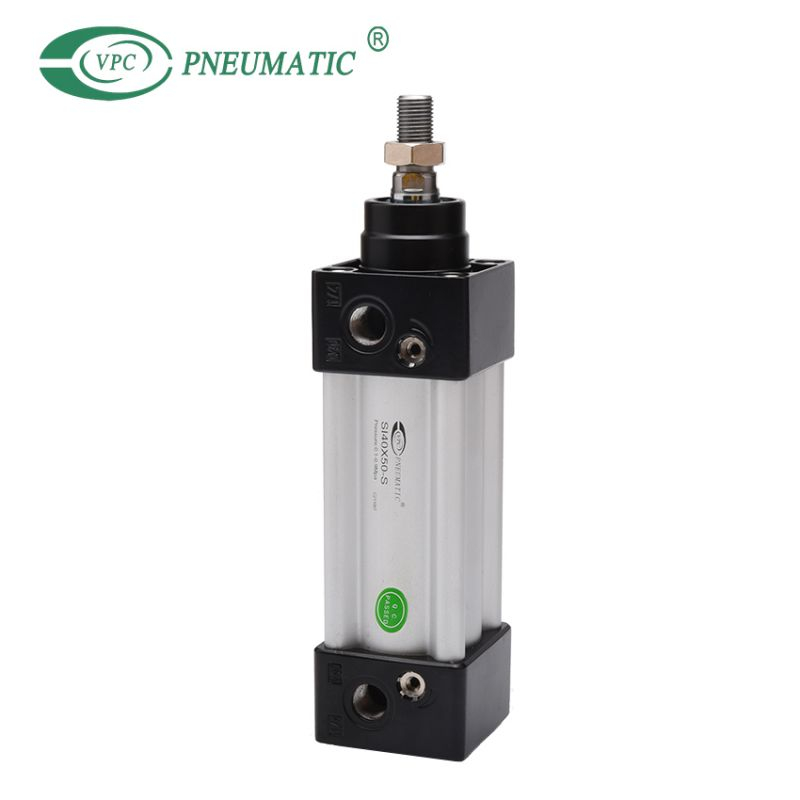

Cilindro neumático estándar del tubo de Mickey Mouse de la serie del SI ISO 6431

Compartir con:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
1. El cilindro estándar de la serie SI ISO 6431/ISO15552 tiene un tubo perfilado y un vástago de pistón.
2. El diámetro interior es de 32 mm a 200 mm, la carrera es de 50 a 1000 mm.
3. Tipo: tipo básico, tipo de doble eje, tipo de carrera ajustable de doble eje, etc.
  • SI50X50-S-20-LB

  • VPC Pneumatic

  • 8412310090

Material:
Tamaño del puerto:
Temperatura de trabajo:
Presión laboral:
Medio de trabajo:
Estado de Disponibilidad:

Descripción del Producto

 Característica de producto

1. Serie SI Norma ISO 6431/ISO15552 El cilindro estándar tiene un tubo perfilado y un vástago de pistón.

2. El diámetro interior es de 32 mm a 200 mm, la carrera es de 50 a 1000 mm.

3. Tipo: tipo básico, tipo de doble eje, tipo de carrera ajustable de doble eje, etc.

4. El ajuste de amortiguación de las placas frontales y traseras del cilindro hace que el cilindro funcione de manera suave, segura y sin ruidos.

5. Puede reemplazar el cilindro neumático DSBC.



 Símbolo

cilindro de pistón de aire

Especificaciones del producto

Diámetro (mm)3240506380100  125160200
tipo de actuación
Doble efecto
    medio de trabajo
Aire limpio

Tipo de montaje

Serie SITipo básico FA FB CA CB LB TC TC-M1 TC-M2
Serie SID/SIJ  Tipo básico FA LB TC TC-M1 TC-M2
Rango de presión de trabajo
0.1~1.0Mpa
Presión garantizada
1.5Mpa
Temperatura de trabajo
5~70℃
Rango de velocidad
Serie SI:50~800mm/s    otras series: 30~800 mm/s
Tipo de cojínCojín ajustable
Golpe de amortiguación

27 mm

30 mm

36 mm

40 mm

50 mm
Tamaño del puerto
G1/8G1/4
G3/8
G1/2
G3/4


Dimensiones principales

pistón neumático
