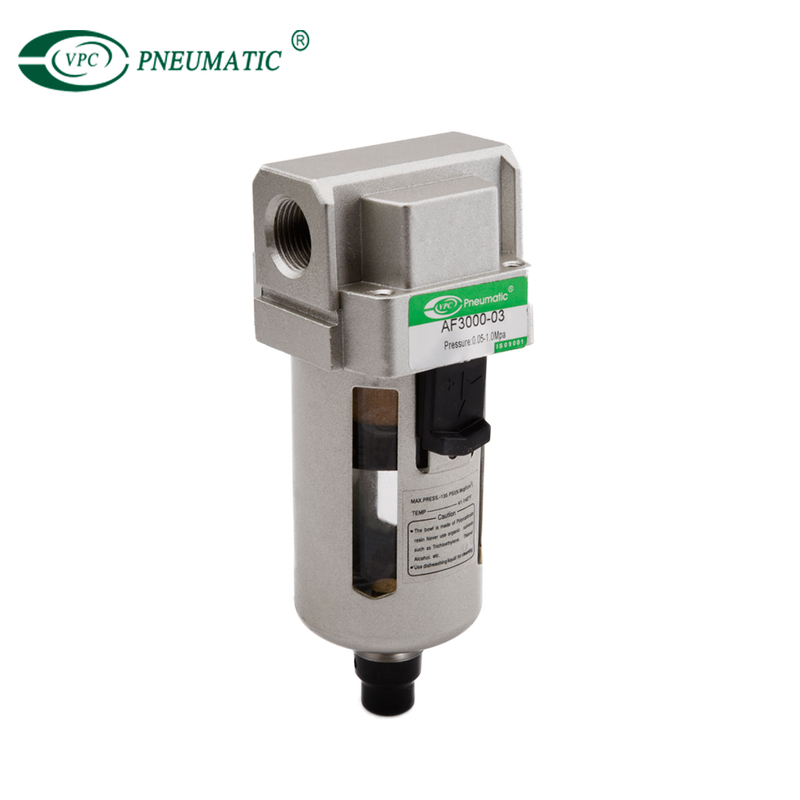

Filtro de aire serie AF

El filtro de aire de estilo modular AF de VPC combina el elemento y el recipiente en una sola pieza, lo que facilita el reemplazo del elemento.Hay una reducción máxima del 46 % en el tamaño, lo que reduce el espacio necesario para el mantenimiento.El recipiente AF (tamaños 10 y 20) está cubierto con un protector de recipiente transparente, lo que permite un control de 360°.El diseño modular del AF permite la conexión con otros equipos de preparación de aire VPC.La serie está disponible en tamaño de cuerpo 10,20,30,40 y 50.
Medio de trabajo:
Temperatura de trabajo:
Rango de ajuste de presión:
Precisión del filtro:
material del cuenco:
Material del núcleo:
Estado de Disponibilidad:
  • AF3000-02
  • VPC Pneumatic
  • 8421399000

Descripción del producto

Código de pedido AF

Especificaciones del producto

Resistencia a la presión garantizada1.5Mpa
Presión máxima de trabajo1.0Mpa
Temperatura de trabajo5 a 60 ℃
Precisión del filtro25um(5um es opcional)
Material del tazónAluminio
Protector de TazónAF1000 a 2000 (Ninguno) / AF3000 a 5000 (Disponible)
Rango de presión0.05 a 0.8Mpa
Copa de aguapolicarbonato
Material del núcleoLatón

Nota: NPT, PT El tamaño del puerto es opcional.


Modelo                                            EspecificaciónAccesoriosfunción drianaModelo de drenaje automático
Flujo nominal (l/min)Tamaño del puerto (G)Capacidad del recipiente (cm³)Peso (kilogramos)Soporte (2 piezas)
AF1000-M5110M540.07/lluvia manual/
AF2000-01750G1/8'150.19B240Drenaje manualAW2000-01D
AF2000-02G1/4'AW2000-02D
AF3000-021500G1/4'200.29B340

A. Drenaje de presión cero

 B. Drenaje manual

AW3000-02D
AF3000-03G3/8'AW3000-03D
AF4000-034000G3/8'450.55B440AW4000-03D
AF4000-04G1/2'AW4000-04D
AF4000-066000G3/4'450.58B540AW4000-06D
AF5000-067000G3/4'1301.08B640AW5000-06D
AF5000-10G1'AW5000-10D

Nota: La información anterior se basa en 0.7Mpa(7. 1kgf/cm2) presión de suministro y 0.5Mpa(5. 1kgf/cm2) presión ajustada.


Dimensiones principales

AF参数-1
