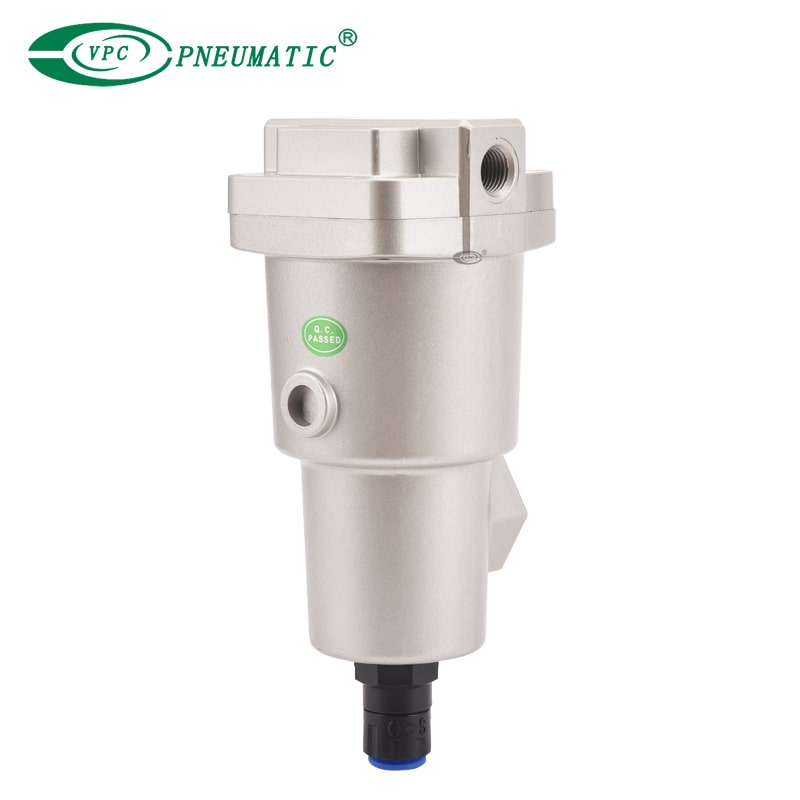

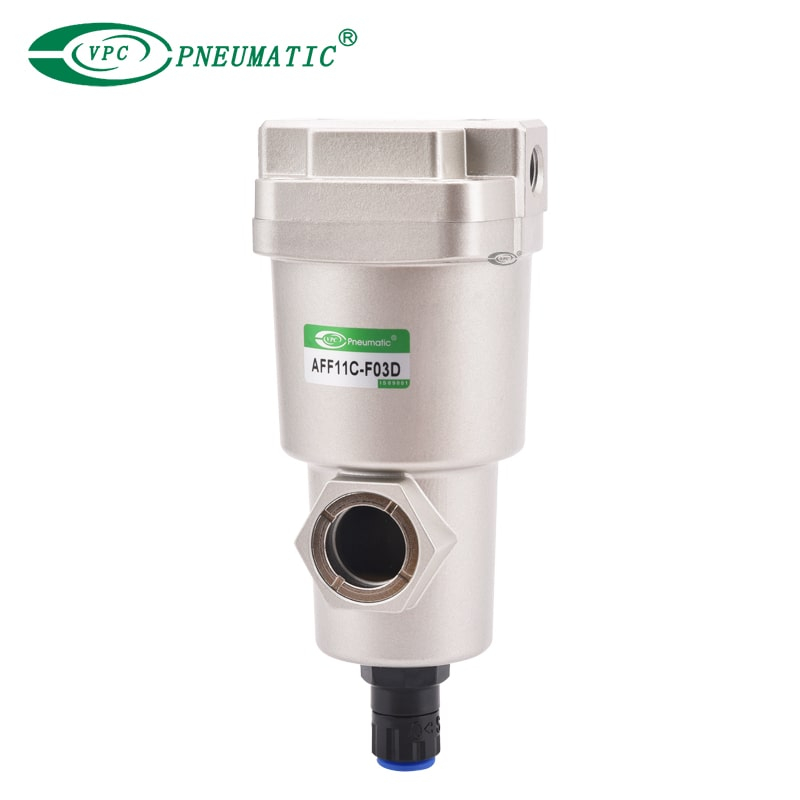

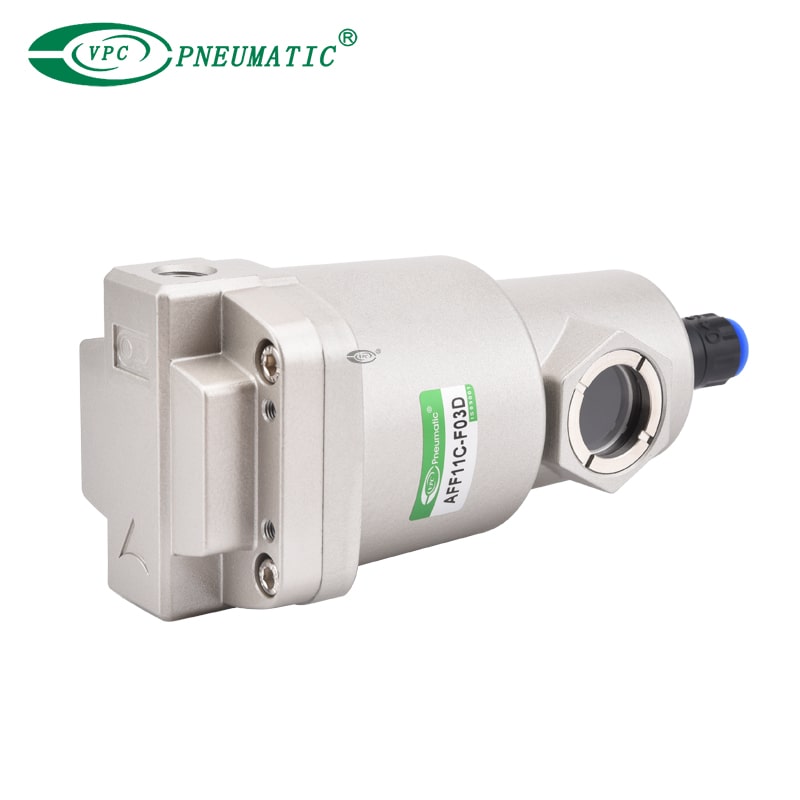

Filtro de línea principal de la serie AFF

AFF series main line filter is the first stage in an air purification scheme. This coarse (3 μm) filter removes foreign matter and droplets to protect downstream dryers and extend the life of more precise filters. Units are easily serviced, and dirty elements can be disposed of while handling only the filter bowl.

Modelo:
AFF22B-10/AFF22B-10D
Marca del producto:
VPC Pneumatic

Medio de trabajo:	Aire comprimido
Grado de filtración:	3 µm (Eficiencia de filtración: 99%)
máx.presión laboral:	1.0Mpa
Temperatura de trabajo:	5 a 60 ℃
Estado de Disponibilidad:



Preguntar Añadir al carrito

Product Description

■ Característica de producto

Filtración de partículas, eliminación de gotas gruesas.

1. El filtro separador de agua AFF puede eliminar impurezas como aceite, agua y materias extrañas del aire comprimido.Puede mejorar el rendimiento de un secador aguas abajo, extender el período de reemplazo de los elementos del filtro de precisión y evitar fallas en el equipo.

2. Capacidad de conexión modular AFF2C~22C/AFF37B,75B/AFF75A~220A.

3. Indicador de vida del elemento opcional.

4. Tamaños de puerto disponibles: 1/8' a 2' (Rc, NPT o G)

■ Símbolo

filtro separador de agua

Product Specifications

medio de trabajo	Aire comprimido
máx.presión laboral^*1	1.0MPa
mín.presión laboral^*2	0.05MPa
Presión de prueba	1.5MPa
Temperatura de trabajo	5 a 60 ℃
Grado de filtración	3 µm (Eficiencia de filtración: 99%)
Período de reemplazo del elemento	2 años^*1 o cuando la caída de presión alcanzó 0.1MPa

*1) La presión operativa máxima de AFF75A a AFF220A es de 0,97 MPa y el reemplazo del elemento El período es cuando la caída de presión alcanza 0,1 MPa o después de 1 año de funcionamiento.

*2) Con purga automática: 0,1 MPa (tipo NO) o 0,15 MPa (tipo NC)

Modelo		Especificación				Número de parte del accesorio (opción)			Piezas de repuesto
Manual de operación	Drenaje automático	Potencia del compresor (aprox.)	Tasa de flujo	Tamaño del puerto	Peso	Montaje de soporte	Manómetro (2 uds.)	Brida complementaria (2 uds.)	Montaje de elementos
AFF2C-01-□	AFF2C-01D-□	2.2KW	300L/min	1/8	0,38 kg	AM-BM101	——	——	AFF-EL2B
AFF2C-02-□	AFF2C-02D-□			1/4
AFF4C-02-□	AFF4C-02D-□	3.7KW	750L/min	1/4	0,55 kg	AM-BM102			AFF-EL4B
AFF4C-03-□	AFF4C-03D-□			3/8
AFF8C-03-□	AFF8C-03D-□	7.5KW	1500L/min	3/8	0,9 kg	AM-BM103			AFF-EL8B
AFF8C-04-□	AFF8C-04D-□			1/2
AFF11C-04-□	AFF11C-04D-□	11KW	2200L/min	1/2	1,4 kg	AM-BM104			AFF-EL11B
AFF11C-06-□	AFF11C-06D-□			3/4
AFF22C-06-□	AFF22C-06D-□	22KW	3700L/min	3/4	2,1 kg	AM-BM105			AFF-EL22B
AFF22C-10-□	AFF22C-10D-□			1
AFF37B-10-□	AFF37B-10D-□	37KW	6000L/min	1	4,2 kg	BM56			AFF-EL37B
AFF37B-14-□	AFF37B-14D-□			1 1/2
AFF75B-14-□	AFF75B-14D-□	75KW	12000L/min	1 1/2	10,5 kg	BM57			AFF-EL75B
AFF75B-20-□	AFF75B-20D-□			2
AFF75A-20-□	AFF75A-20D-□	75KW	12400L/min	Brida 2B	50kg	——	G46-15-02	50(2B)JIS 10K FF	EC700-003N
AFF125A-30-□	AFF125A-30D-□	110 a 125KW	23700L/min	Brida 3B	52kg			80(3B)JIS 10K FF	EC700-003N
AFF150A-40-□	AFF150A-40D-□	150KW	30000L/min	Brida 4B	72kg			100(4B)JIS 10K FF	EC800-003N
AFF220A-40-□	AFF220A-40D-□	180 a 220KW	45000L/min	Brida 4B	87kg			100(4B)JIS 10K FF	EC900-003N
