VK
VPC Pneumatic
8481804090
Medio de trabajo: | |
---|---|
Diámetro de la boquilla: | |
Disponibilidad: | |
Product Description
●La selección del módulo más adecuado para su aplicación es posible gracias a la modularización de cada unidad y la rica combinación de unidades.
●El mecanismo de soplado se puede seleccionar desde la válvula solenoide tipo y tipo de temporizador de aire (cámara de aire).La conmutación incorporada
La válvula realiza un ajuste fino del aire de soplado rápido y fino ajuste de la tasa de aire.
●Fácil mantenimiento mediante un botón manual de bloqueo.
● 2 selecciones de sensor de vacío: Pantalla LED Tipo y Tipo mecánico que es simple y fácil de usar.
● Se utiliza una pantalla LED para el sensor de presión digital LED para mejorar la visibilidad.
● Dos tipos de interruptor de vacío: 2 salidas de interruptor, 1 interruptor salida con 1 salida analógica están disponibles dependiendo de la
aplicación deseada.
●4 Los orificios de boquilla estándar son 05 (ø0,5 mm), 07 (ø0,7 mm),10(ø10mm) y 12(ø1.2mm).
medio de trabajo | Aire |
Presión laboral | 0.25~0.7MPa |
Presión nominal de suministro | Tipo H y L: 0,5 MPa/ Tipo E: 0,35 MPa |
Temperatura de trabajo | 5~50℃ (sin congelación) |
Lubricación | No requerido |
Product Specification

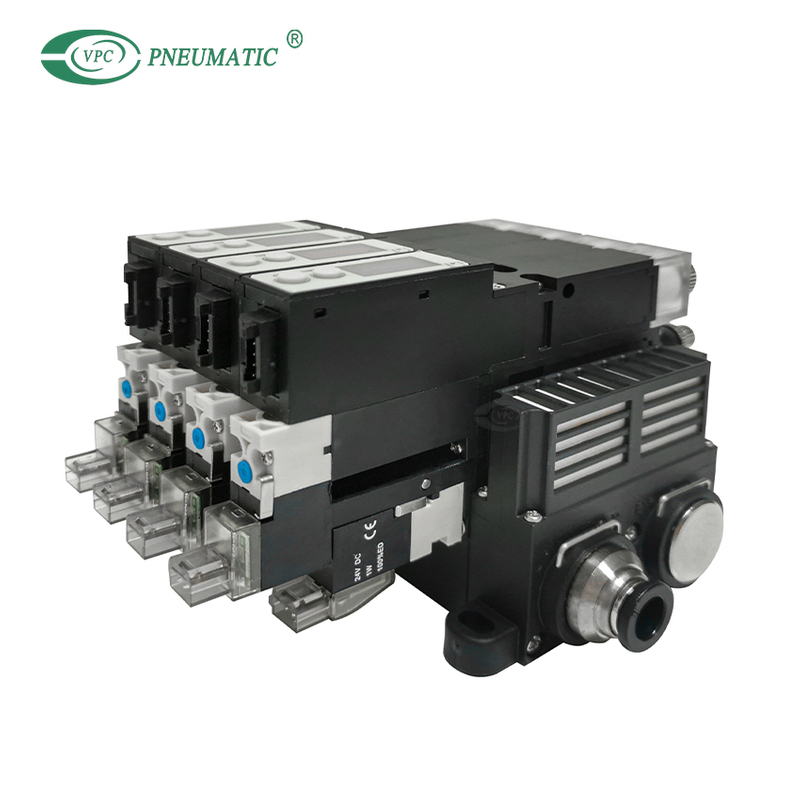

Serie VK Generador de vacío
VK A① H② 07③ W④ - 1/4⑤ 1/4⑥ S⑦ E⑧ - B⑨ □⑩ -NOROESTE⑪
① A → Orientación del puerto
Código | Orientación del puerto |
A | Tipo independiente con puerto lateral doble |
B | Tipo independiente con puerto de un solo lado |
M | Solenoide múltiple |
②H → Características de vacío
Código | Actuación |
H | Tipo de alto vacío [Presión nominal de suministro 72,5 psi (0,5 MPa)] |
L | Tipo de flujo grande [Presión nominal de suministro 72,5 psi (0,5 MPa)] |
E | Tipo de alto vacío a baja presión de suministro de aire [Presión nominal de suministro 50 psi (0,35 MPa)] |
③ 07 → Diámetro interior de la boquilla. (Combinaciones: A, C, E, G, J, L, P, Q, R, S, T y W)
Código | Diámetro de la boquilla (mm) | Nivel de vacío Flujo de succión | Consumo de aire | ||
tipo H | tipo L | tipo E | |||
05 | 0.5 | -26.8inHg, 0.25scfm (-91 kPa, 7 l/min [ANR]) | -19.8inHg,0.42 scfm(-67kPa,12L/min[ANR]) | – | 0.41scfm (11,5 l/min [ANR]) |
07 | 0.7 | -27.6inHg, 0.46scfm (-93,1kPa, 13L/min[ANR]) | -19,8 pulg. Hg, 0,91 pies cúbicos por minuto (-67kPa, 26L/min[ANR]) | -27inHg, 0.37scfm (-91kPa, 10,5 l/min [ANR]) | 0,81 pies cúbicos por minuto (0,6 pies cúbicos por minuto)(23L/min[ANR] (17L/min[ANR]) |
10 | 1.0 | -27.6inHg, 0.95scfm (-93kPa, 27L/min[ANR]) | -19.8inHg, 1.4scfm (-67kPa, 40L/min[ANR]) | -27inHg,0.37scfm (-91kPa, 21L/min[ANR]) | 1.63scfm(1.2scfm)(46L/min[ANR] (34L/min[ANR]) |
12 | 1.2 | -27.6inHg, 1.33scfm (-93kPa, 38L/min[ANR]) | -19.8inHg, 1.75scfm (-67kPa, 50L/min[ANR]) | -27inHg,0.95scfm (-91kPa, 27L/min[ANR]) | 1,63 pies cúbicos por minuto (1,2 pies cúbicos por minuto)(46L/min[ANR] (34L/min[ANR] |
Sin código | Placa base sola |
Diámetro de la boquilla.(Combinaciones: B, D, F, H, K y M)
Código | Diámetro de la boquilla (mm) | Nivel de vacío Flujo de succión | Consumo de aire | ||
tipo H | tipo L | tipo E | |||
05 | 0.5 | -25,5 pulg. Hg, 0,19 pies cúbicos por minuto (-86,5 kPa, 5,4 l/min [ANR]) | -19,6 pulg. Hg, 0,35 pies cúbicos por minuto (-67 kPa, 12 l/min [ANR]) | – | 0.41scfm (11,5 l/min [ANR]) |
07 | 0.7 | -26,7 pulg. Hg, 0,39 pies cúbicos por minuto (-90,5 kPa, 11L/min[ANR]) | -19,6 pulg. Hg, 0,67 pies cúbicos por minuto (-66,5 kPa, 19 l/min [ANR]) | -25.5inHg, 0.3scfm (-86,5kPa, 8,4 l/min [ANR]) | 0,81 pies cúbicos por minuto (0,6 pies cúbicos por minuto)(23L/min[ANR] (17L/min[ANR]) |
10 | 1.0 | -26,7 pulgadas Hg, 0,67 pies cúbicos por minuto (-90,5 kPa, 19L/min[ANR]) | -19.6inHg, 0.85scfm (-66,5 kPa, 24 l/min [ANR]) | -25,5 pulg. Hg, 0,54 pies cúbicos por minuto (-86,5 kPa, 15,4 l/min [ANR]) | 1,63 pies cúbicos por minuto (1,2 pies cúbicos por minuto)(46L/min[ANR] (34L/min[ANR]) |
12 | 1.2 | -26,7 pulg. Hg, 0,85 pies cúbicos por minuto (-90,5 kPa, 24 l/min [ANR]) | -19.6inHg, 0.95scfm (-66,5 kPa, 27 l/min [ANR]) | -25,5 pulg. Hg, 0,67 pies cúbicos por minuto (-86,5 kPa, 19L/min[ANR]) | 2,47 pies cúbicos por minuto (1,67 pies cúbicos por minuto)(70L/min[ANR] (47L/min[ANR] |
Sin código | Placa base sola |
※ⅰEl flujo de succión del tamaño del puerto de vacío con 5/32' OD y ø4mm puede ser diferente de los valores anteriores.
※ ⅱ La presión de suministro es de 72,5 psi (0,5 MPa) para los tipos H y L y de 50 psi (0,35 MPa) para el tipo E.
※ ⅲ Los valores de consumo de aire entre ( ) representan el tipo E.
※ ⅳ Los valores de la tabla son solo valores de referencia.El flujo de succión varía según las condiciones del sistema de vacío;diámetro del puerto de vacíoo longitud del tubo.
④ W → Combinaciones (18 tipos)
Código | A | B | C | D | E | F | G | H | J | K | L | M | P | Q | R | S | T | W |
Filtrar | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
Electroválvula de aspiración | ― | ― | ― | ― | ― | ― | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
Válvula de retención (característica de retención de vacío | ― | ○ | ― | ○ | ― | ○ | ― | ○ | ― | ○ | ― | ○ | ― | ― | ― | ― | ― | ― |
Vacuostato mecánico | ― | ― | ○ | ○ | ― | ― | ― | ― | ○ | ○ | ― | ― | ― | ○ | ― | ― | ○ | ― |
Vacuostato con indicador LED | ― | ― | ― | ― | ○ | ○ | ― | ○ | ○ | ― | ― | ○ | ― | ― | ○ | ― | ― | ○ |
Válvula de purga tipo temporizador de aire | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ○ | ○ | ○ | ― | ― | ― |
Válvula piloto de soplado tipo válvula solenoide | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ○ | ○ | ○ |
Sin código | Placa base sola |
⑤ 1/4 → Puerto de vacío (diámetro del tubo)
Código | tamaño en pulgadas | tamaño mm | ||||
5/32 | 1/4 | 5/16 | 04 | 06 | 08 | |
Diámetro del tubo (mm) | Φ5/32 | Φ1/4 | 5/16 | Φ4 | Φ6 | Φ8 |
※5/32' (código: 5/32) y ø4 mm (código: 04) se pueden seleccionar solo para orificios de boquilla de 0,5 mm y 0,7 mm.
■ Tipo de bloque (VKM)
Posición del puerto | tamaño en pulgadas | tamaño mm | ||||||||||||
Lado (Recto) | Arriba (Recto) | Lado (Recto) | Arriba (Recto) | |||||||||||
Código | T5/32 | T1/4 | T5/16 | PÁGINAS | T5/32 | T1/4 | T5/16 | S4 | S6 | S8 | PÁGINAS | T4 | T6 | T8 |
tubo de diámetro | Φ5/32 | Φ1/4 | 5/16 | Enchufar | Φ5/32 | Φ1/4 | 5/16 | Φ4 | Φ6 | Φ8 | Enchufar | Φ4 | Φ6 | Φ8 |
00:Aplicable a una unidad de montaje superior de instalación de bloque solo, con el puerto que se instalará en el lateral y al código de modelo para la base del bloque solo con diferente tamaño de puerto de vacío.
※ ⅰ5/32' (código: 5/32) y ø4 mm (código: 04) se puede seleccionar solo para orificios de boquilla de 0,5 mm y 0,7 mm.
※ ⅱConsulte la imagen de referencia del tipo de colector para seleccionar la posición del puerto.
⑥ 1/4 → Puerto de suministro de aire (diámetro del tubo)
■ Tipo independiente
Código | tamaño en pulgadas | tamaño mm | ||||
5/32 | 1/4 | 5/16 | 04 | 06 | 08 | |
Diámetro del tubo (mm) | Φ5/32 | Φ1/4 | 5/16 | Φ4 | Φ6 | Φ8 |
※5/32' (código: 5/32) y ø4 mm (código: 04) se pueden seleccionar solo para orificios de boquilla de 0,5 mm y 0,7 mm.
■ Tipo de bloque (VKM)
Posición del puerto | tamaño en pulgadas | tamaño mm | |||||||||||||
Derecho | Codo | Derecho | Codo | ||||||||||||
Código | Solo lado R | 11/4 | 15/16 | 13/8 | 11/2 | 45/16 | 43/8 | 41/2 | 16 | 18 | 10 | 12 | 48 | 40 | 42 |
Ambos lados | 21/4 | 25/16 | 23/8 | 21/2 | 55/16 | 53/8 | 51/2 | 26 | 28 | 20 | 22 | 58 | 50 | 52 | |
Solo lado L | 31/4 | 35/16 | 33/8 | 31/2 | 65/16 | 63/8 | 61/2 | 36 | 38 | 30 | 32 | 68 | 60 | 62 | |
tubo de diámetro | Φ1/4 | 5/16 | Φ3/8 | Φ1/2 | 5/16 | Φ3/8 | Φ1/2 | Φ6 | Φ8 | Φ10 | Φ12 | Φ8 | Φ10 | Φ12 |
00:Aplicable solo a una unidad de montaje superior de instalación múltiple.
⑦ S → Puerto de escape (diámetro del tubo)
■ Tipo independiente
Código | S | 08 | L8 |
tubo de diámetro | respiradero del silenciador | Φ8mm Tipo recto 8mm es lo mismo que 5/16' (tubo de escape) | Φ8mm Codo tipo 8mm es igual a 5/16' (tubo de escape) |
■ Tipo de bloque (VKM)
tamaño en pulgadas | ||||||||||||
Tipo de puerto | respiradero del silenciador | tubo de escape | ||||||||||
Derecho | Codo | Rosca cónica hembra | ||||||||||
Código | Solo lado R | S1 | 15/16 | 13/8 | 11/2 | 15/8 | 45/16 | 43/8 | 41/2 | 72N | 73N | 74N |
Ambos lados | S2 | 25/16 | 23/8 | 21/2 | 25/8 | 55/16 | 53/8 | 51/2 | 82N | 83N | 84N | |
Solo lado L | S3 | 35/16 | 33/8 | 31/2 | 35/8 | 65/16 | 63/8 | 61/2 | 92N | 93N | 94N | |
tubo de diámetro | ― | 5/16 | Φ3/8 | Φ1/2 | Φ5/8 | 5/16 | Φ3/8 | Φ1/2 | 1/4 NPT | 3/8 TNP | 1/2 NPT |
tamaño mm | ||||||||||||
Tipo de puerto | respiradero del silenciador | tubo de escape | ||||||||||
Derecho | Codo | Rosca cónica hembra | ||||||||||
Código | Solo lado R | S1 | 18 | 10 | 12 | 13 | 48 | 40 | 42 | 72 | 73 | 74 |
Ambos lados | S2 | 28 | 20 | 22 | 23 | 58 | 50 | 52 | 82 | 83 | 84 | |
Solo lado L | S3 | 38 | 30 | 32 | 33 | 68 | 60 | 62 | 92 | 93 | 94 | |
tubo de diámetro | ― | Φ8 | Φ10 | Φ12 | Φ16 | Φ8 | Φ10 | Φ12 | Rc1/4 | Tc3/8 | Rc1/2 |
00:Aplicable solo a una unidad de montaje superior de instalación múltiple.
⑧ E → Tipo de válvula solenoide
Voltaje | CC24V | AC100V |
Normalmente cerrado (NC) | E | F |
Normalmente abierto (NO) | G | H |
⑨ segundo → Color
Código | W | B |
Color | Gris claro | Negro |
⑩ □ → Número de estaciones (solo tipo bloque)
Código | N02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | 10 |
# de estaciones | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
※ Pedido especial para aquellos con 11 o más estaciones.
⑪ □ → Interruptor de vacío (※ Seleccionable solo cuando ④Combinaciones es una de E, F, L, M, R y W)
Código | -NOROESTE | -N / A | -PW | -PENSILVANIA |
Salida de interruptor | Salida de colector abierto NPN con 2 salidas de interruptor | Salida de interruptor de colector abierto NPN y salida analógica | Salida de colector abierto PNP con 2 salidas de interruptor | Salida de interruptor de colector abierto PNP con salida analógica |
Main Dimensions
■ Ejemplo de tubería
①Filtro
El polvo aspirado de una ventosa se filtra y se bloquea para que no entre en el generador de vacío.
②Aguja de ajuste de la tasa de aire de soplado
Al girar la aguja de liberación hacia la derecha (en el sentido de las agujas del reloj) se reduce el aire de escape y al girarla hacia la izquierda (en el sentido contrario a las agujas del reloj) se aumenta el aire de escape.
③Filtro de vacío
Se filtran el polvo y las gotas de agua que salen del generador de vacío.
④Filtro / Regulador
Seleccione un filtro y un regulador que aseguren una presión de flujo y un índice de VK adecuados.
⑤Sensor de vacío con pantalla LED
Fácil ajuste del nivel de vacío mediante la pantalla LED.Hay 2 tipos de salida disponibles;①2 salidas de interruptor y ②1 salida de interruptor con salida analógica.
⑥Válvula solenoide de descarga (R)
TLa válvula solenoide funciona para liberar una pieza de trabajo de una ventosa.(El aire de soplado se genera durante el suministro de energía eléctrica)
⑦Válvula solenoide de succión (S)
La electroválvula genera vacío.
■ Construcción (tipo autónomo con puerto lateral doble: VKA)
■ Construcción (VKB: tipo independiente con puerto de un solo lado)
