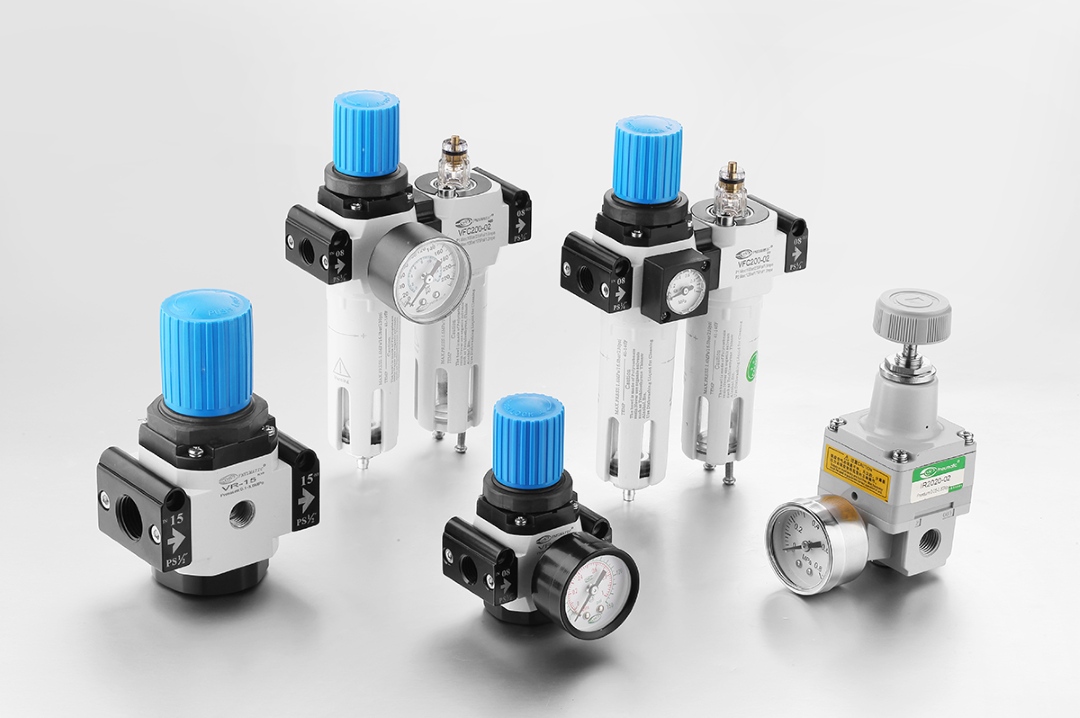

Elegir una unidad de servicio de aire no es simplemente una cuestión de hacer coincidir la rosca de la tubería. El correcto Unidad filtro-regulador-lubricador (FRL) debe suministrar suficiente aire comprimido a la presión de trabajo requerida y al mismo tiempo satisfacer las necesidades de filtración y lubricación de la aplicación.
Esta práctica guía de selección Unidad filtro-regulador-lubricador (FRL) explica cómo comparar conjuntos FR y FRL, estimar el flujo de aire máximo, evaluar la caída de presión y preparar una especificación efectiva para automatización industrial o equipos OEM.
Conclusión clave: seleccione la configuración FRL según los requisitos de lubricación aguas abajo, luego verifique el flujo máximo y el rendimiento de la presión en condiciones operativas reales . Tamaño de conexión es una especificación de conexión, no una prueba de capacidad de flujo de aire.
FRL significa Filtro, Regulador y Lubricador . El filtro ayuda a eliminar partículas y contaminantes líquidos separados, el regulador controla la presión aguas abajo y el lubricador introduce niebla de aceite donde el equipo lo requiere.
Los términos unidad de servicio de aire , , unidad de preparación de aire y unidad de mantenimiento neumático se utilizan a menudo para esta familia de equipos. Sin embargo, un conjunto de preparación de aire no siempre incluye un lubricador: muchos sistemas utilizan en su lugar una configuración FR (filtro + regulador) .
Para obtener una introducción a los componentes individuales, consulte de VPC sobre unidades de servicio aéreo. la guía completa .

La primera decisión es si su equipo posterior realmente necesita niebla de aceite. Agregar un lubricador de forma predeterminada no siempre es beneficioso. Muchos cilindros y válvulas solenoides modernos están diseñados para funcionar sin lubricación externa; Consulte la documentación de cada componente.
| Factor de selección | Unidad FR (Filtro + Regulador) | Unidad filtro-regulador-lubricador (FRL) (Filtro + Regulador + Lubricador) |
|---|---|---|
| Función primaria | Filtración y regulación de presión. | Filtración, regulación de presión y suministro de niebla de aceite. |
| Equipos posteriores adecuados | Componentes especificados para aire no lubricado | Componentes que requieren explícitamente aire lubricado |
| Consideración típica | Reduce el riesgo de introducir aceite lubricante en el proceso. | Admite herramientas o dispositivos neumáticos que dependen de la lubricación |
| Mantenimiento | Servicio de filtros y controles de reguladores. | Servicio de filtros, comprobaciones de reguladores y gestión del nivel y tipo de aceite. |
Regla de selección: si todos los dispositivos posteriores están aprobados para aire comprimido no lubricado, considere una unidad FR . Elija un Unidad filtro-regulador-lubricador (FRL) cuando las especificaciones del fabricante del equipo requieran un lubricador de línea de aire.
Se deben verificar los requisitos de lubricación para toda la rama conectada. Una vez que se adopta el servicio lubricado para los equipos que dependen de él, la eliminación abrupta del suministro de aceite puede crear problemas operativos.
Una selección confiable comienza con las condiciones de operación, no con la portada del catálogo de productos.
Presión de alimentación: presión mínima y máxima disponible en la entrada de la unidad.
Presión de salida requerida: presión que necesita el componente aguas abajo más exigente durante el funcionamiento.
Flujo de aire máximo: máximo consumo simultáneo de actuadores y herramientas conectados, con unidades de flujo consistentes y condiciones de referencia.
Calidad del aire: límites de partículas, agua y aceite especificados para los componentes posteriores.
Lubricación y drenaje: si se requiere nebulización de aceite y si es deseable la descarga automática de condensado.
Detalles de instalación: rosca G, Rc o NPT; orientación de montaje; ambiente; autorización de mantenimiento; y tamaño permitido.
Nota de ingeniería: Los valores de flujo de aire indicados en L/min, NL/min, ANR o SCFM pueden utilizar diferentes condiciones de referencia. Conviértalos consistentemente antes de comparar especificaciones.
Enumere cada consumidor intermedio (como cilindros, herramientas neumáticas, generadores de vacío o boquillas de soplado de aire) y determine cuándo funciona. Agregue las demandas que pueden ocurrir al mismo tiempo , no necesariamente la suma del valor de placa de identificación de cada dispositivo.
Cálculo ilustrativo: supongamos que una rama de máquina tiene tres cargas que consumen 120, 180 y 100 NL/min durante la misma ventana de operación. La demanda simultánea estimada es de 400 NL/min . Este es solo un ejemplo, no una calificación de producto VPC ni un objetivo de diseño universal.
Compare esa demanda con el diagrama de flujo de la unidad candidata a la presión de entrada relevante, la configuración aguas abajo y la caída de presión permitida . Un número de flujo nominal sin sus condiciones de prueba puede ser engañoso.
Revise los tubos, accesorios, válvulas y colectores, así como el conjunto FR/FRL. Una unidad de servicio de aire de tamaño suficiente no puede compensar una restricción severa en otra parte del circuito.
Considere los posibles ciclos máximos, el comportamiento del regulador, la carga del filtro y los cambios de carga futuros. El objetivo es un margen de rendimiento adecuado, no elegir la unidad más grande independientemente del costo y el espacio.
Punto de tamaño más importante: dos Unidad filtro-regulador-lubricador (FRL) con el mismo puerto de 1/4 o 1/2 pulgada pueden tener un flujo de aire utilizable diferente. Siempre verifique la curva de flujo, la presión de entrada y la caída de presión aceptable.
La caída de presión es la pérdida de presión cuando el aire pasa a través de componentes y tuberías. Los filtros, reguladores y conductos estrechos resisten el flujo de aire, y esa restricción puede volverse más importante cuando las máquinas exigen una gran ráfaga de aire comprimido.
Si la presión en un actuador cae bajo carga, un cilindro puede producir menos fuerza o moverse más lentamente. Un manómetro que muestra el valor correcto mientras la máquina está inactiva no prueba que haya presión adecuada disponible durante su ciclo de funcionamiento más rápido.
Compare el rendimiento del flujo a la presión de entrada esperada y al punto de ajuste de salida.
Contabilice las pérdidas adicionales en tuberías, válvulas, accesorios y otros equipos.
Inspeccione los elementos filtrantes obstruidos y el condensado acumulado si el rendimiento se deteriora.
Mida la presión aguas abajo durante los picos de demanda, cuando sea posible.
Distinción importante: la diferencia de presión de entrada a salida de un regulador no es automáticamente la misma que la pérdida de presión adicional causada por una capacidad de flujo inadecuada. Utilice la curva de prueba y la definición específicas del fabricante al interpretar los datos de rendimiento.
Elija la filtración en función de los requisitos de los componentes posteriores más sensibles. Los filtros de uso general están diseñados para contaminantes y clasificaciones particulares, pero un filtro estándar no elimina todas las formas de agua, aceite o vapor..
Para aplicaciones que especifican la pureza del aire comprimido, ISO 8573-1 proporciona una forma de clasificar la contaminación por partículas, agua y aceite. La clasificación de partículas de un filtro por sí sola no determina la clase de calidad del aire de todo el sistema de aire comprimido.
| Tipo de drenaje | Cuándo considerarlo | Qué verificar |
|---|---|---|
| Purga manual | Instalaciones accesibles con inspección rutinaria | Frecuencia de mantenimiento y eliminación segura del condensado |
| Purga automática | Condensación frecuente o acceso limitado del operador | Condiciones de operación, requisitos de presión mínima si corresponde, disposición de descarga y mantenimiento. |
La separación del condensado no sustituye a un secador de aire comprimido. Si el aire contiene una cantidad significativa de vapor de agua y la aplicación requiere un punto de rocío a baja presión, también puede ser necesario un sistema de secado adecuado.
| Aplicación | Principales prioridades | Punto de partida de la configuración |
|---|---|---|
| Equipos de montaje automatizados. | Presión de trabajo estable, demanda simultánea del actuador, fácil mantenimiento | FR si los dispositivos aguas abajo permiten aire no lubricado |
| Cilindro neumáticos y circuitos de válvulas solenoides | Fluir durante movimientos rápidos; aire limpio y adecuadamente seco | Determine FR vs FRL a partir de las especificaciones de los componentes |
| Neumática herramientas manuales | Alto flujo intermitente y requisitos de lubricación específicos de la herramienta | FRL donde el fabricante de herramientas requiere lubricación |
| Controles de precisión | Calidad del aire, estabilidad de la presión, límites de contaminación. | A menudo FR con tratamiento adicional si es necesario |
| Maquinaria OEM | Especificaciones, diseño, acceso al servicio y documentación repetibles | Confirmar los parámetros específicos del modelo para cada diseño de máquina. |
Estos son puntos de partida para la selección, no reglas universales . Las instrucciones de los componentes del fabricante y las condiciones de funcionamiento reales determinan la elección final.
Considere una máquina con varios actuadores neumáticos y válvulas solenoides. Sus requisitos hipotéticos son:
Presión de alimentación: 0,7 MPa
Presión aguas abajo requerida: 0,5 MPa durante el funcionamiento
Consumo máximo simultáneo estimado: 400 NL/min
Todos los dispositivos conectados: especificados para aire no lubricado
Instalación: entorno de la planta donde puede producirse condensación
Proceso de selección recomendado:
Seleccione configuraciones de FR en lugar de agregar un lubricador innecesariamente.
Elija una especificación de filtración que cumpla con los requisitos de calidad del aire de los fabricantes de válvulas y actuadores.
Revise los diagramas de flujo de las unidades candidatas utilizando las condiciones operativas y de entrada especificadas.
Verifique que la presión siga siendo adecuada cuando los actuadores operan simultáneamente, incluidas las pérdidas en las tuberías aguas abajo.
Confirme la rosca de conexión, las dimensiones de montaje, la holgura del recipiente del filtro y la disposición adecuada del drenaje.
Resultado de ejemplo: un conjunto FR de tamaño adecuado es el punto de partida lógico. No se puede confirmar ningún modelo de VPC específico a partir de estos datos hipotéticos únicamente ; La selección final requiere las hojas de datos del modelo y las curvas de flujo relevantes.
Para el abastecimiento de OEM, comparta esta información con su proveedor de unidades de preparación de aire antes de solicitar una recomendación de modelo:
| Parámetro | Información a proporcionar |
|---|---|
| Solicitud | Máquina/proceso, dispositivos posteriores y ciclo de trabajo |
| Suministro de aire | Presión de entrada mínima/máxima |
| Presión de salida | Rango operativo requerido durante el consumo máximo |
| flujo de aire | Demanda máxima simultánea con unidades/condiciones de referencia |
| Tratamiento del aire | Requisitos de partículas, humedad y aceite; necesidades de lubricación |
| Configuración | FR o FRL; tipo de drenaje; manómetro u otros accesorios |
| Mecánico | Estándar de rosca, tamaño de puerto, montaje y espacio disponible |
| Ambiente | Temperatura, vibración, exposición a sustancias químicas y acceso al servicio. |

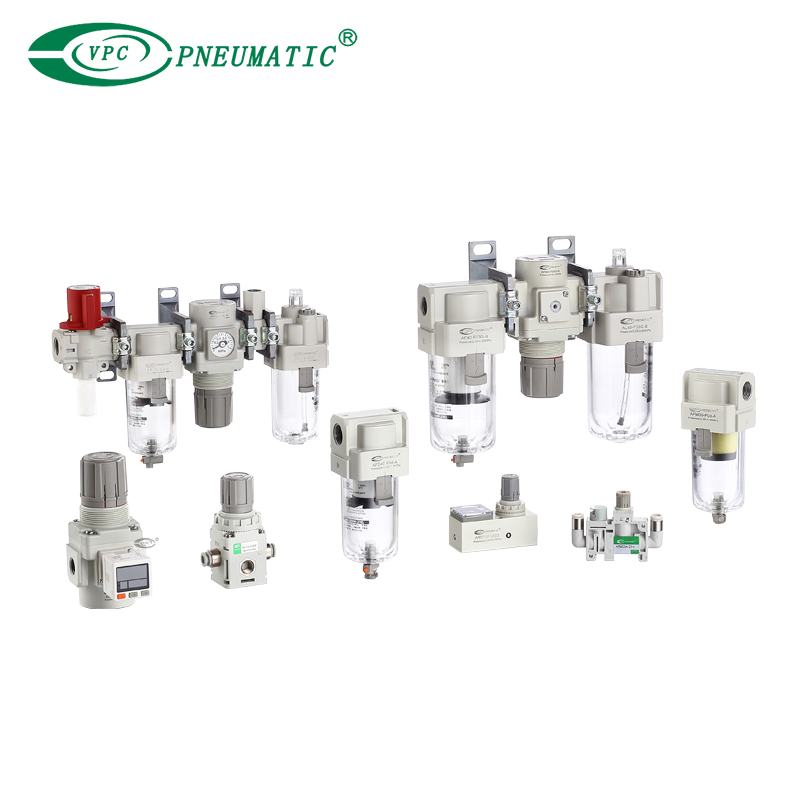

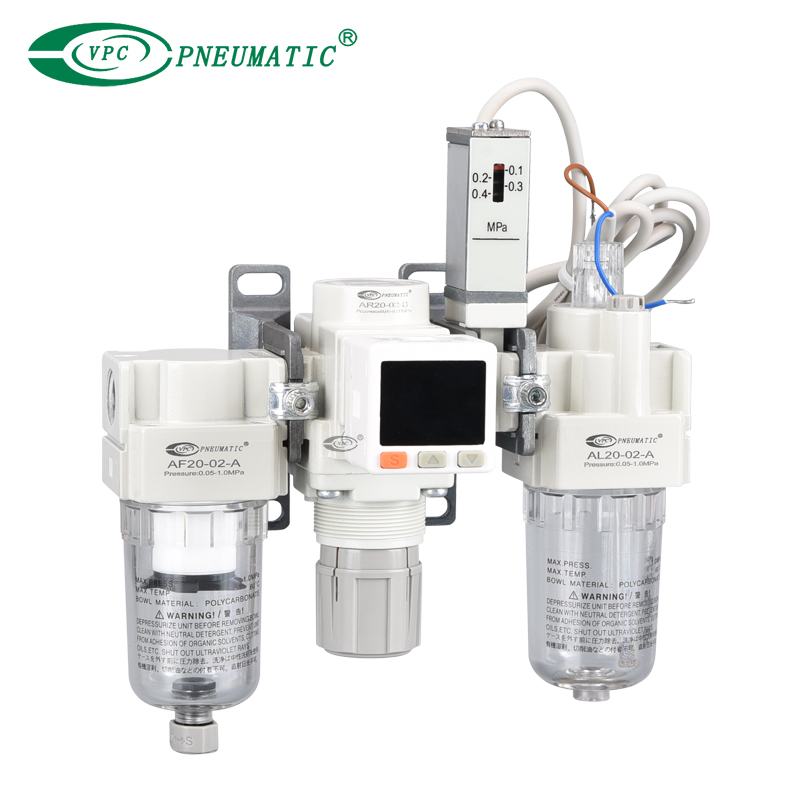

VPC ofrece varias familias de productos de unidades de preparación de aire , incluidos conjuntos FRL de la serie AC y combinaciones de filtro-regulador . Revise la hoja de datos de la serie exacta y las opciones de configuración antes de realizar un pedido.
Envíe a VPC su presión de entrada, presión aguas abajo requerida, flujo de aire máximo, requisitos de calidad del aire y detalles de conexión. Nuestro equipo puede ayudar a revisar las configuraciones adecuadas de preparación de aire.
Explore las unidades de preparación de aire VPC →Comience con un flujo de aire máximo simultáneo y la presión de funcionamiento requerida. Luego verifique las curvas candidatas de flujo-rendimiento, la caída de presión permitida, las conexiones de tuberías y los requisitos de calidad del aire.
Una unidad FR incluye un filtro y un regulador; un Unidad filtro-regulador-lubricador (FRL) agrega un lubricador. Elija en función de si el equipo conectado requiere aire comprimido lubricado externamente.
Sí. El diseño interno, las etapas de filtración, el rendimiento del regulador y las condiciones de prueba influyen en la capacidad de flujo. Tamaño de conexión por sí solo no establece un flujo de aire utilizable.
La presión aguas abajo puede caer durante un consumo elevado, lo que provoca un movimiento más lento del cilindro, una fuerza reducida del actuador o un funcionamiento menos consistente de la máquina.
No. Muchos cilindros están clasificados para aire no lubricado. Siga siempre los requisitos reales de los fabricantes de cilindros y válvulas.
No. Un filtro convencional puede separar ciertos contaminantes líquidos, pero no puede reemplazar un secador cuando la aplicación requiere control del vapor de agua o del punto de rocío a presión.
Sí, siempre que la unidad y la red aguas abajo puedan entregar el máximo flujo de aire simultáneo manteniendo la presión y la calidad del aire requeridas.
Proporcione la presión de entrada, la presión de funcionamiento, el flujo máximo, la rosca del puerto, los requisitos de filtración y lubricación, el tipo de drenaje preferido, el entorno y las dimensiones de instalación.
