En un sistema neumático convencional, un cilindro neumático normalmente requiere un cierto nivel de presión de aire antes de que pueda comenzar a moverse de manera confiable.
Sin embargo, algunas aplicaciones de automatización de precisión requieren mucho más que una simple extensión y retracción. Es posible que el cilindro deba funcionar a una presión muy baja, una velocidad baja y una fuerza de salida extremadamente pequeña mientras mantiene un movimiento suave..

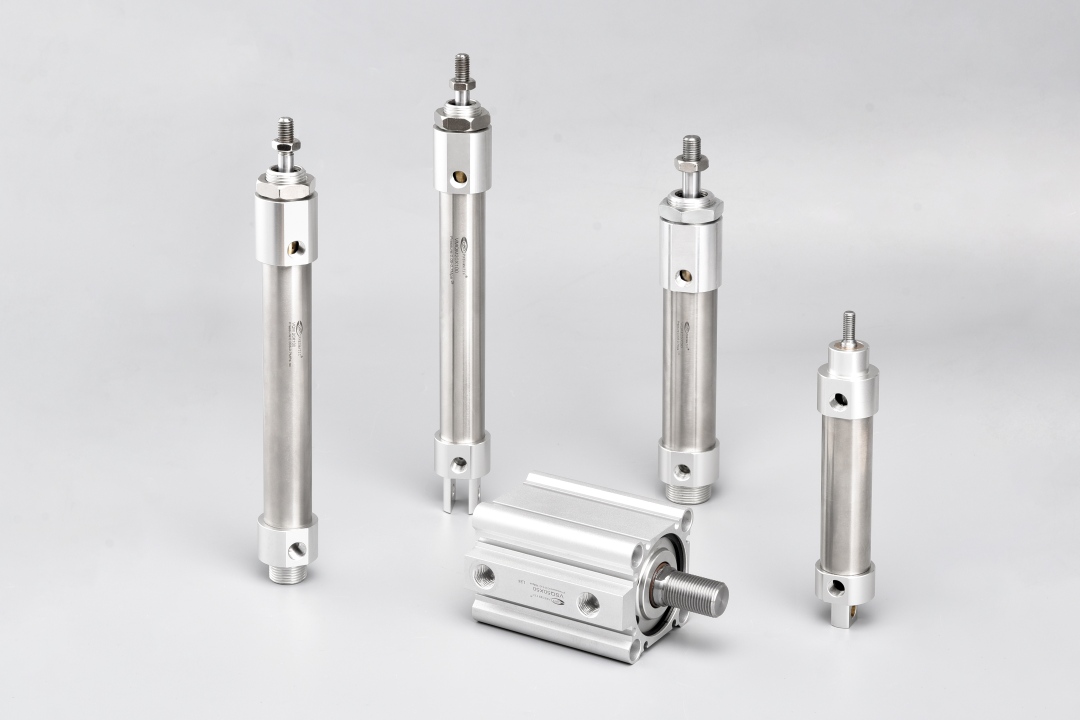

Aquí es donde resulta especialmente útil un cilindro neumático de baja fricción .
En nuestra prueba, de micropresión para controlar con precisión la presión de suministro mientras se impulsa un cilindro de baja fricción mediante extensiones y retracciones repetidas. se utiliza un regulador electroneumático ITV
Incluso en condiciones de muy baja presión, el cilindro de aire aún puede iniciar el movimiento y funcionar sin problemas, lo que demuestra las ventajas de un diseño de baja fricción en aplicaciones sensibles de control neumático.
Observe el cilindro neumático de baja fricción funcionando a presión ultrabaja:
1. ¿Por qué los cilindros neumáticos estándar tienen dificultades a baja presión?
Antes de que un cilindro neumático pueda moverse, la fuerza generada debe superar la fricción de varios componentes internos, incluidos:
Pistón sellos
Sellos de varilla
Componentes de la guía
Otras superficies deslizantes
La fuerza necesaria para iniciar el movimiento suele ser mayor que la fuerza necesaria para mantenerlo. Esto se debe principalmente a que la fricción estática suele ser mayor que la fricción dinámica..
A una presión de suministro muy baja, puede ocurrir el siguiente proceso:
La presión aumenta → la fuerza sigue siendo insuficiente para superar la fricción estática → la presión continúa aumentando → el pistón comienza a moverse repentinamente → la fricción disminuye → el pistón se mueve abruptamente.
Este fenómeno se asocia comúnmente con el movimiento stick-slip. . Para aplicaciones que requieren movimiento lento, pequeña fuerza de salida o contacto suave, el stick-slip puede reducir significativamente la estabilidad del movimiento y la precisión del control.
2. ¿Por qué un cilindro de baja fricción puede funcionar a una presión más baja?
El propósito de un cilindro de baja fricción no es simplemente aligerar el actuador. Su principal objetivo es reducir la resistencia al deslizamiento y la fricción de rotura dentro del cilindro..
Dependiendo del diseño del cilindro neumático, esto se puede lograr mediante estructuras de sellado optimizadas, sellos de baja fricción, disposiciones de guía especiales o tecnología de sello metálico. Al reducir la fricción interna, se pueden lograr varias mejoras importantes.
Se requiere menos presión para superar la resistencia inicial del pistón. Esto permite que el cilindro comience a moverse a una presión más baja que muchos cilindros neumáticos convencionales.
Reducir la diferencia entre la fricción estática y dinámica ayuda a minimizar el comportamiento de deslizamiento. Como resultado, el pistón puede moverse más suavemente a baja velocidad.
Cuando se reduce la resistencia mecánica dentro del cilindro, pequeños cambios en la presión del aire pueden producir cambios más notables en la fuerza y el movimiento del pistón. Esto hace que los cilindros de baja fricción sean especialmente adecuados para aplicaciones que requieren un control de fuerza neumático sensible.
3. ¿Por qué combinar un micropegulador de presión con un cilindro de baja fricción?
La prueba que se muestra en el vídeo no consiste simplemente en demostrar el cilindro en sí. Demuestra la combinación de un regulador electroneumático ITV y un cilindro neumático de baja fricción.
El regulador electroneumático ITV ajusta continuamente la presión del aire según una señal de entrada eléctrica. El cilindro de aire de baja fricción convierte estos pequeños cambios de presión en movimiento mecánico..
Con un cilindro de aire convencional, es posible que variaciones de presión muy pequeñas no produzcan movimiento inmediatamente porque parte de la fuerza disponible se consume para superar la fricción interna. Con un cilindro de baja fricción, estos pequeños cambios de presión se pueden traducir en movimiento de manera más efectiva.
En este tipo de sistema:
El regulador electroneumático ITV determina con qué precisión se puede controlar la presión, mientras que el cilindro de baja fricción determina con qué eficacia esos pequeños cambios de presión se convierten en un movimiento mecánico suave.
Esta combinación es especialmente útil en aplicaciones que requieren un control de fuerza neumático suave, continuo y de alta respuesta.
4. Aplicaciones típicas de cilindros neumáticos de baja fricción.
Los Cilindro de baja friccións no están destinados a reemplazar los cilindros neumáticos estándar en todas las aplicaciones. Se utilizan principalmente cuando los cilindros convencionales tienen dificultades para lograr un funcionamiento estable a baja presión , , baja velocidad o baja fuerza de salida..
Las aplicaciones típicas incluyen:
Control de tensión de precisión
Equipos de manipulación de películas, papel y bobinas.
Control de fuerza de contacto
Sistemas de prensado de precisión
Equipos electrónicos y semiconductores.
Equipos de prueba e inspección.
Mecanismos de equilibrio
Mecanismos flotantes
Movimiento con carga ligera y baja velocidad
Sistemas de automatización de contacto suave
Estas aplicaciones se benefician de una menor resistencia a la rotura y un movimiento más suave a bajas presiones de funcionamiento.
5. Baja fricción no significa 'cuanto menor sea la presión, mejor'
La presión mínima a la que un cilindro neumático puede funcionar de forma fiable no está determinada únicamente por el cilindro. El rendimiento real también puede verse afectado por:
Cilindro neumático tamaño del orificio
Carga externa
Orientación de montaje
Carga lateral
Alineación
Carrera longitud
Tubería y resistencia al flujo.
Configuraciones de control de velocidad
Estabilidad del suministro de aire
Por ejemplo, una carga lateral excesiva o una mala alineación mecánica pueden aumentar significativamente la resistencia incluso cuando se utiliza un cilindro de baja fricción.
Por lo tanto, la selección del cilindro no debe basarse únicamente en la presión mínima de funcionamiento. . La carga, la velocidad requerida, la carrera, la precisión del control, las condiciones de instalación y los requisitos de fuerza deben considerarse en conjunto.
Conclusión
La principal ventaja de un cilindro neumático de baja fricción no es simplemente una mayor velocidad. Su valor radica en permitir un movimiento confiable en rangos de operación donde los cilindros neumáticos convencionales pueden tener dificultades, particularmente en condiciones de baja presión, baja velocidad y baja fuerza..
La operación de presión ultrabaja que se muestra en el video demuestra exactamente esta característica..
Cuando se combina con un regulador electroneumático ITV, un cilindro de baja fricción puede proporcionar una solución de control neumático más sensible y estable para aplicaciones como control de tensión de precisión, contacto suave, equilibrio y control de microfuerza. Para los sistemas neumáticos que requieren un movimiento suave y una respuesta de fuerza precisa, reducir la fricción interna puede ser tan importante como controlar con precisión la presión del aire.
