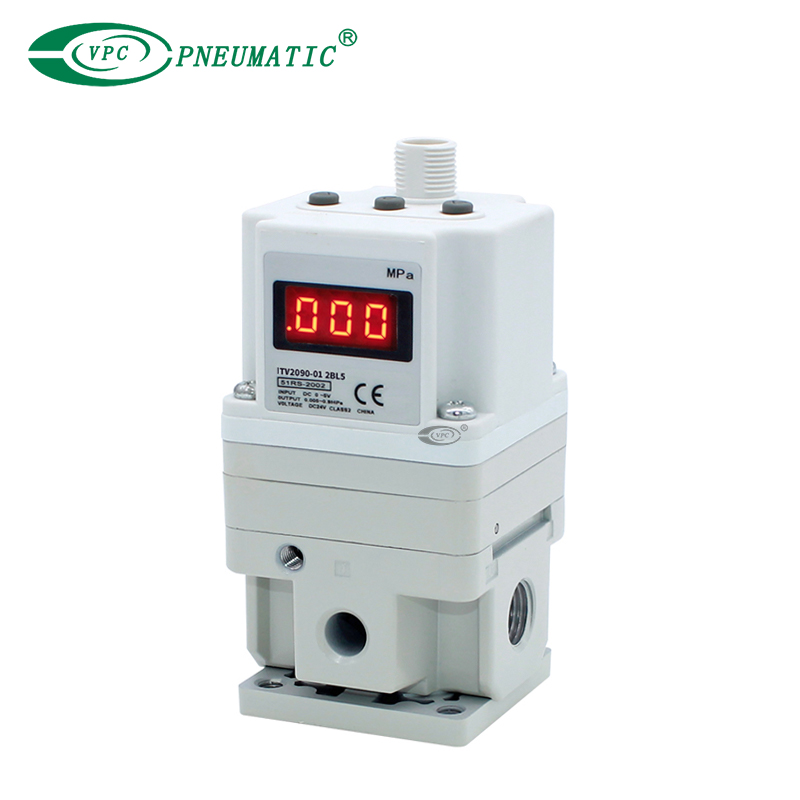

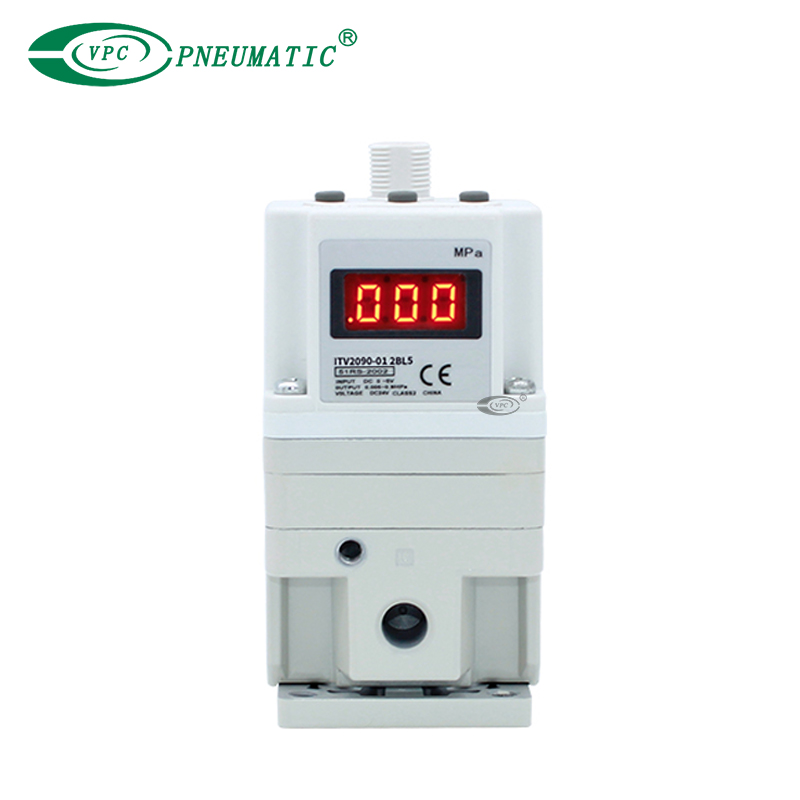

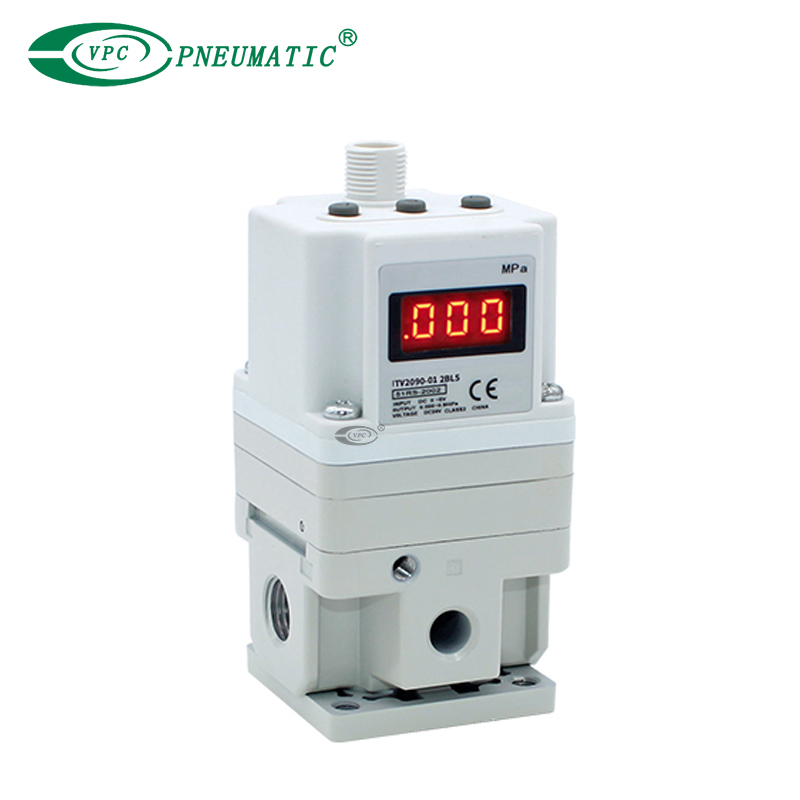

Regulador de vacío electrónico serie ITV2090/2091

Compartir con:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
Los reguladores de vacío electroneumáticos y electrónicos de la serie ITV controlan la presión de aire/vacío de forma continua en proporción a una señal eléctrica.Tienen un diseño liviano con una pantalla LED brillante y fácil de leer.La salida de monitor está disponible como salida analógica o como salida de interruptor.
  • ITV2090/ITV2091

  • VPC Pneumatic

mín.suministro de presión de vacío:
máx.suministro de presión de vacío:
Establecer rango de presión:
Temperatura de trabajo:
Estado de Disponibilidad:

Descripción del Producto

 Característica de producto

Para el control continuo de la presión de vacío en proporción a las señales eléctricas.

●  Controla la presión del aire en proporción a una señal eléctrica.

● Rango de presión de -1,3 a -80kPa.

● Tamaño de puerto disponible 1/4

● Opción de soporte de montaje

 Símbolo

Regulador de vacío electrónico

SMC ITV2090

Especificaciones del producto

 Especificaciones

Modelo ITVX2090 ITVX2091
mín.suministrar  presión de vacío*1) Presión de ajuste -13,3 kPa
máx.suministrar  vacío  presión -101kPa
Establecer rango de presión -1,3 a -80kPa
Fuente de alimentación Voltaje CC24V±10% DC12 a 15V
Actual  consumo

Tensión de alimentación DC24 V tipo: 0,12 A o menos*6)

Tensión de alimentación DC12 a 15 V tipo: 0,18 A o menos

Señal de entrada tipo actual*2) DC4 a 20mA, DC0 a 20mA (tipo disipador)
Tipo de voltaje CC0 a 5V, CC0 a 10V
Entrada preestablecida 4 puntos (común negativo), 16 puntos (sin polaridad común)
Impedancia de entrada tipo actual 250Ω o menos*3)
Tipo de voltaje Aprox.6,5 kΩ
Entrada preestablecida

Tensión de alimentación DC24 V tipo: Aprox.4,7 kΩ

Tensión de alimentación DC12 V tipo: Aprox.2,0 kΩ

Señal de salida*4)

(Salida de monitor)

Salida analógica

DC1 a 5 V (Impedancia de salida: Aprox. 1 kΩ)

DC4 a 20 mA (tipo disipador) (impedancia de salida: 250 Ω o menos)

Precisión de salida ±6% FS o menos

Salida de interruptor

Salida de colector abierto NPN: Máx.30 V, 80 mA

Salida de colector abierto PNP: Máx.80mA

linealidad ±1% o menos
Histéresis 0.5% o menos
Repetibilidad ±0.5% o menos
Sensibilidad 0.2% o menos
Características de temperatura ±0.12%  FS/℃ o menos
Presión de salida  mostrar Exactitud ±2% FS ±1 dígito o menos
Unidad kPa*5) mín.pantalla: 1
Temperatura de trabajo 0 a 50 ℃ (sin condensación)
Recinto IP65
Peso 350g

*1) El mín.la presión de vacío de suministro debe ser 13,3 kPa menos que el máx.valor de ajuste de presión de vacío.

*2) DC4 a 20 mA no es posible con el tipo de 2 hilos.Se requiere tensión de alimentación (DC24 V o DC12 a 15 V).

*3)  Valor para el estado sin circuito de sobrecorriente incluido.Si se proporciona un margen para un circuito de sobrecorriente, la impedancia de entrada  varía dependiendo de la fuente de alimentación de entrada.Esto es 350 Ω o menos para una corriente de entrada de DC20 mA  Al medir la salida analógica ITV de DC1 a 5 V, si la impedancia de carga es inferior a 100 kΩ, la precisión del monitor de salida analógica   de dentro de ±6% (rango completo) puede no estar disponible.El producto con una precisión de ±6% se suministra a pedido.   La presión de salida no se ve afectada.

*4) Debe seleccionarse la salida analógica o la salida digital.Además, cuando se selecciona la salida del interruptor, ya sea salida NPN o PNP  también debe seleccionarse la salida.Tenga cuidado de que el tipo de entrada preestablecida no esté equipado con una función de señal de salida.

*5) Póngase en contacto con VPC en relación con la indicación con otras unidades de presión.

*6) Consulte la siguiente tabla para conocer las especificaciones de comunicación.

 ITVX2000

SMC ITV

Características de caudal  condiciones de medición

● Caudal de escape de la bomba de vacío  utilizado para la medición: 500 L/min (ANR)

● Presión de vacío de entrada: –100 kPa  [Cuando el caudal de salida es 0 L/min (ANR)]

● Máx.caudal: 132 L/min (ANR)  (Con presión de vacío de entrada a –39 kPa)

Dimensiones principales

 Dimensiones principales

Válvula reguladora de vacío electrónica

valvula itv

regulador de presion electronico smc

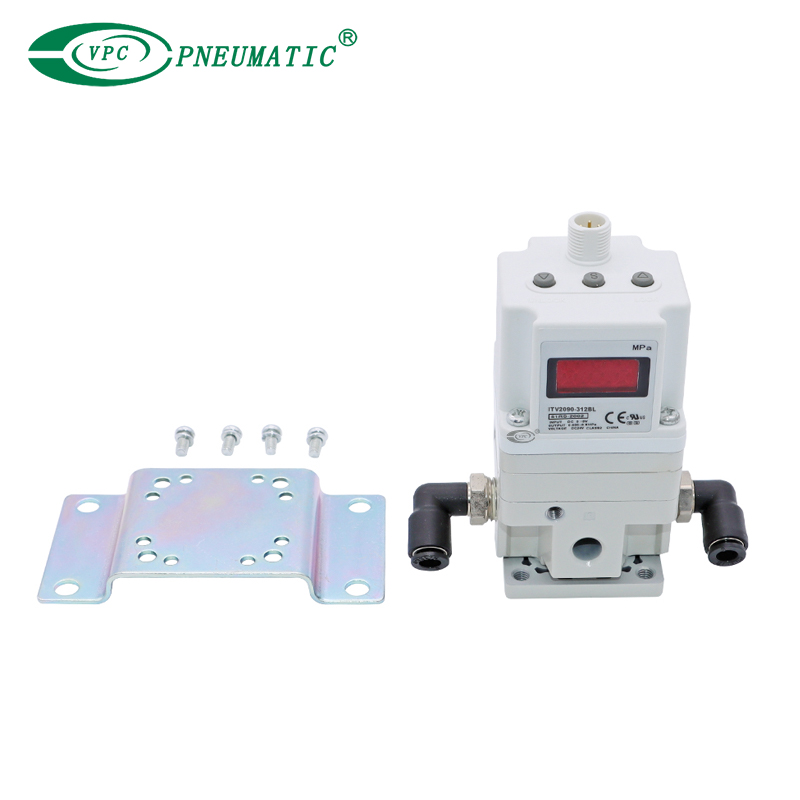

 Accesorio (opción)/números de pieza

Descripción número de parte
Conjunto de soporte plano (incluidos los tornillos de montaje) P398020-600
Conjunto de soporte en L (incluidos los tornillos de montaje) P398020-601
Conector del cable de alimentación (4 núcleos) Tipo recto 3 m P398020-500-3
Ángulo recto tipo 3 m P398020-501-3

regulador itv
