En los sistemas neumáticos, el símbolo del circuito de control de la válvula solenoide es un diagrama esquemático utilizado para describir su función, que generalmente consiste en una caja de , flechas , ' t ' y caracteres ingleses.
El diagrama de la válvula solenoide muestra la lógica de conexión y control de la válvula solenoide dentro del sistema. El símbolo de la válvula solenoide en el diagrama de circuito neumático sigue los estándares ISO 1219 y ANSI.
1. Posición vs puerto
' Número de posiciones ': se refiere a cuántas posiciones de trabajo tiene el carrete de válvula de la válvula solenoide. Los cuadros en el símbolo gráfico representan las posiciones de trabajo de la válvula, y el número de cuadros representa el número de posiciones.
' Número de puertos ': se refiere al número de puertos no interconectados en el cuerpo de la válvula. Se determina observando el número de puntos en el cuadrado que se cruzan con la línea de flecha y la línea T. Los dos extremos de la línea de flecha representan dos puertos, t representa un puerto y el número de puntos es el 'número de puertos '.

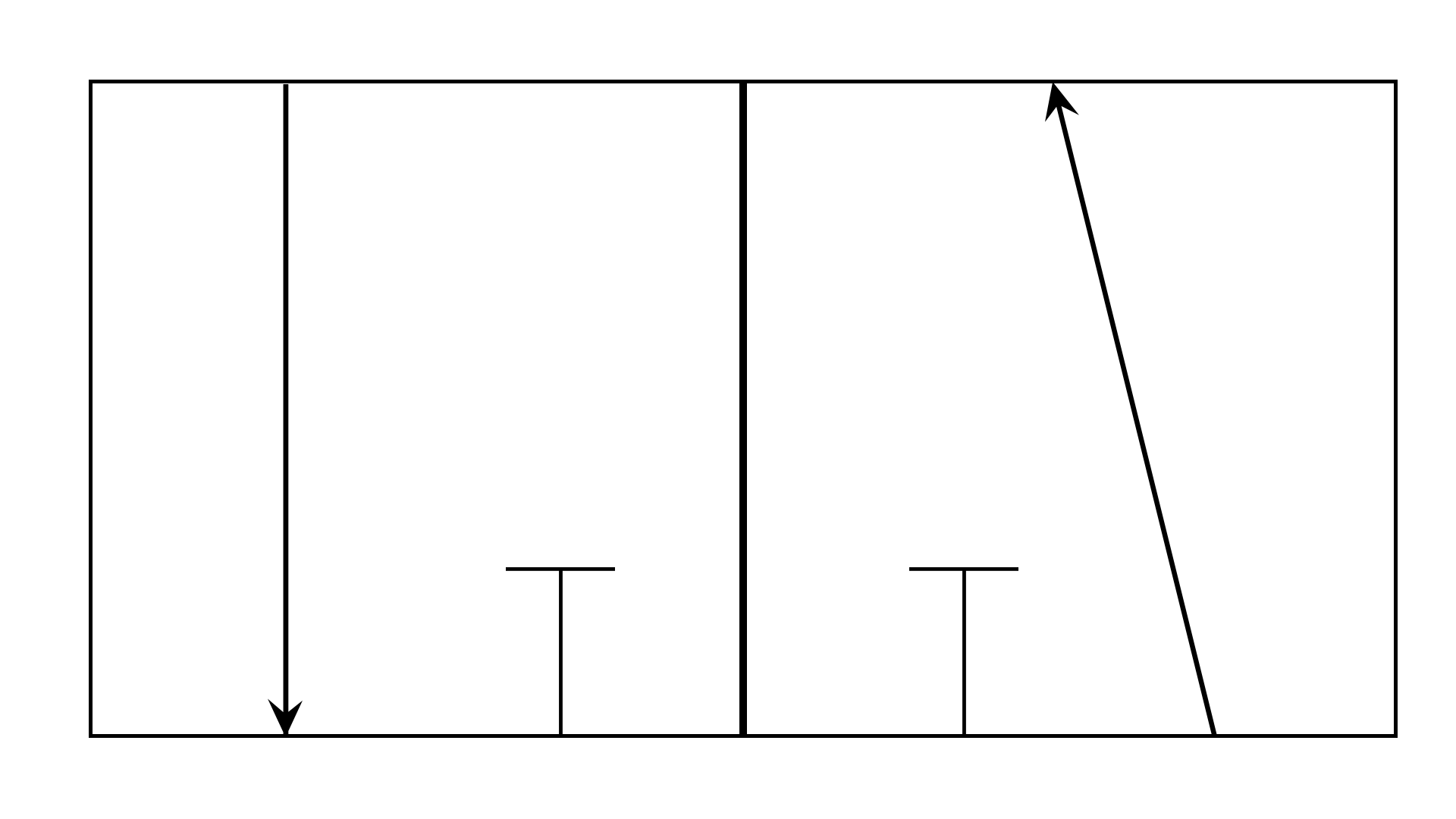

2 Posición 3 Puerto

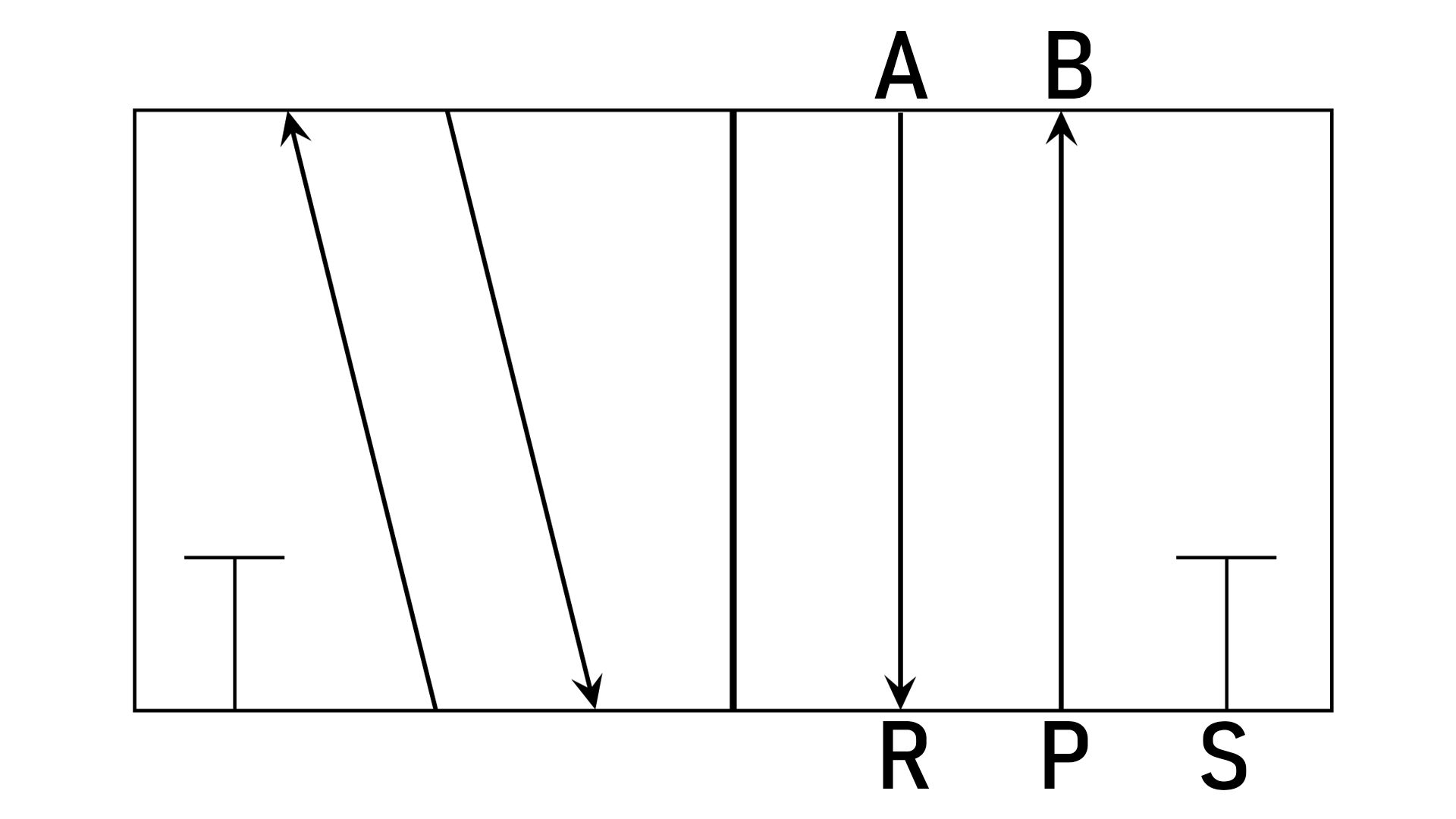

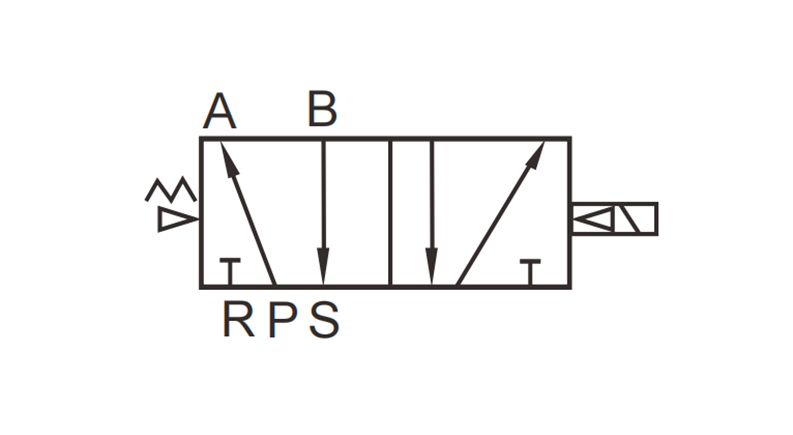

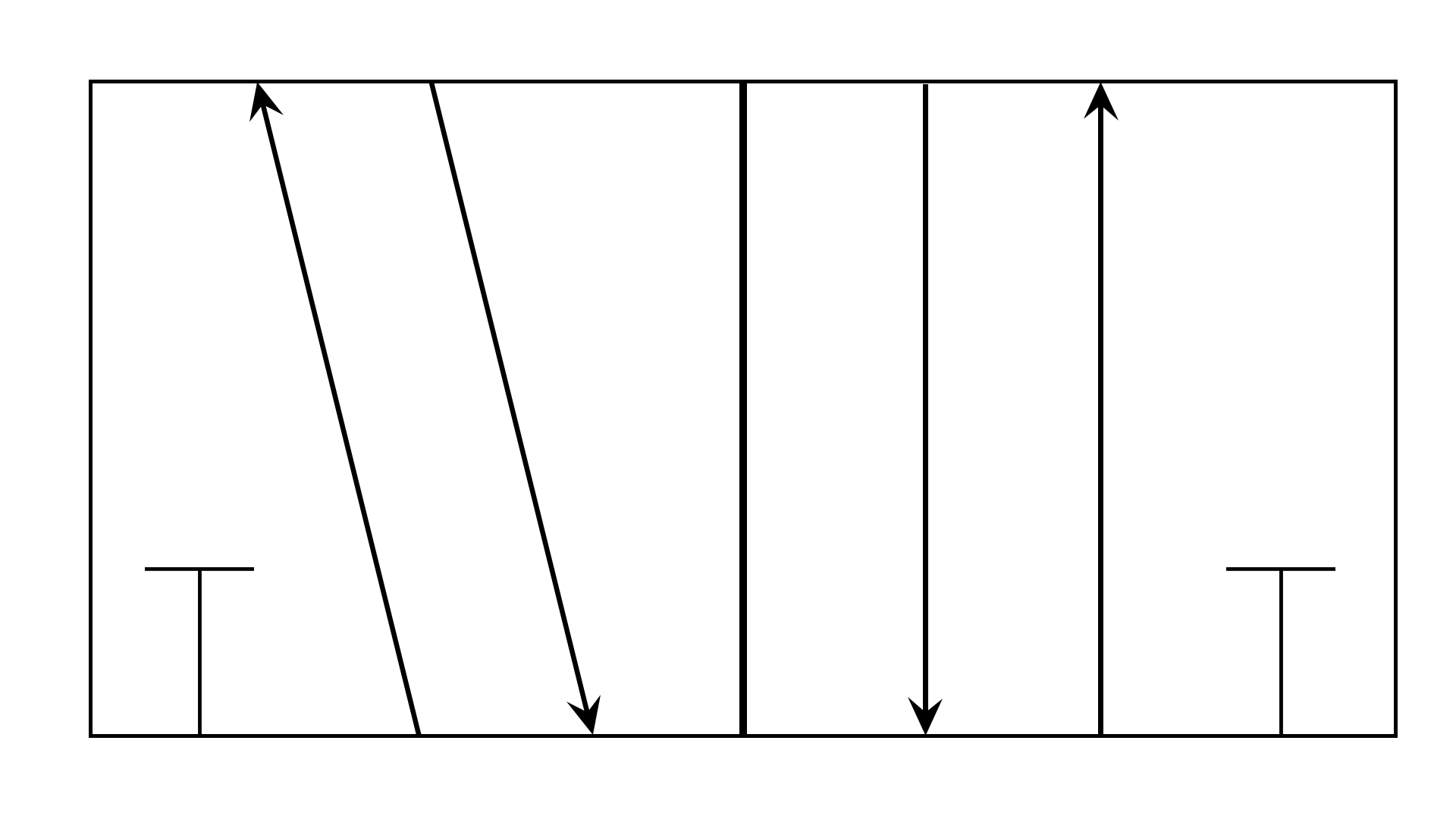

2 Posición 5 Puerto
2. Símbolo de válvula solenoide

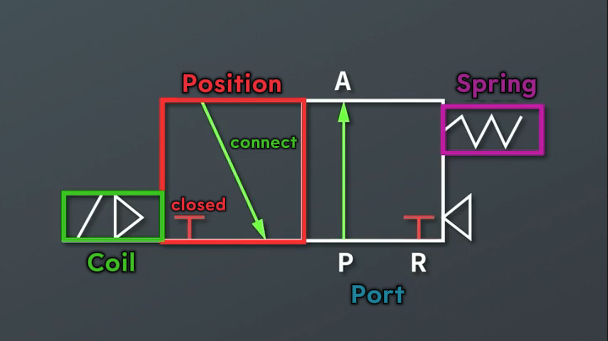

① ' □ ' Indica la posición del carrete de la válvula, que generalmente es dos o tres cajas . El número de cuadros indica el número de 'Posiciones ' . La caja cerca de la bobina representa el estado del carrete de la válvula cuando la bobina está energizada , y la caja cerca del resorte representa el estado del núcleo de la válvula cuando la bobina se desenergiza y el resorte se restablece.
② '→ ' indica que los dos puertos están conectados , pero la dirección de la flecha no necesariamente indica la dirección real del flujo de aire (la dirección específica está sujeta a la situación real ).
③ '┻ ' o '┳ ' indica que el puerto está cerrado.
④ El número de interfaces conectadas al exterior del cuadro indica el número de 'puertos '.
⑤ El patrón de la izquierda representa la bobina solenoide.
⑥ El patrón de la derecha representa un resorte.
⑦ Los caracteres ingleses representan los puertos en el cuerpo de la válvula, que son el puerto de trabajo , de la entrada y el puerto de escape . Se dividen en tres vías, cuatro vías y cinco vías.
- Puerto de entrada (P): Conéctese a las unidades de tratamiento de aire.
- Puerto de trabajo (A y B): Conéctese al actuador o dispositivo neumático .
- Puerto de escape (R y S): Conéctese al silenciador.
*El estado de los puertos debajo de cada cuadro es diferente, lo que significa que el método de conexión de los puertos en diferentes posiciones de la carretilla de válvula ha cambiado.
3. Tipo de símbolo de válvula solenoide
4. Tipos de válvula solenoide
① Basado en el método de operación

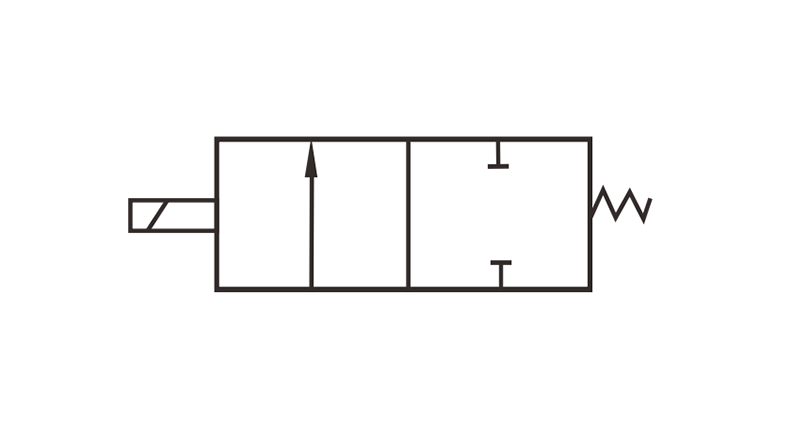

Válvula solenoide de acción directa : use directamente la fuerza electromagnética para empujar el carrete de la válvula solenoide para lograr el encendido de la ruta del aire. Trabajar bajo baja presión y flujo pequeño. Tiempo de respuesta rápido.
Válvula solenoide piloto neumática : bajo la acción de la fuerza electromagnética, la válvula piloto se abre primero para permitir que el aire ingrese a la cámara de aire de la válvula , y la presión de aire se usa para empujar la carretilla de la válvula solenoide para lograr la conexión y la desconexión entre el aire circuitos. Adecuado para aplicaciones de alto flujo y alta presión.
② Basado en la configuración de flujo
| Tipo de válvula | Puertos/posiciones | Función | Solicitud |
| Válvula solenoide de 2/2 vías | 2 puertos - 2 posiciones | Tipo básico . Por lo general, se usa para controlar el encendido y fuera de un cierto fluido. | Adecuado para aplicaciones como el cierre de suministro de aire y el control de fluido. |

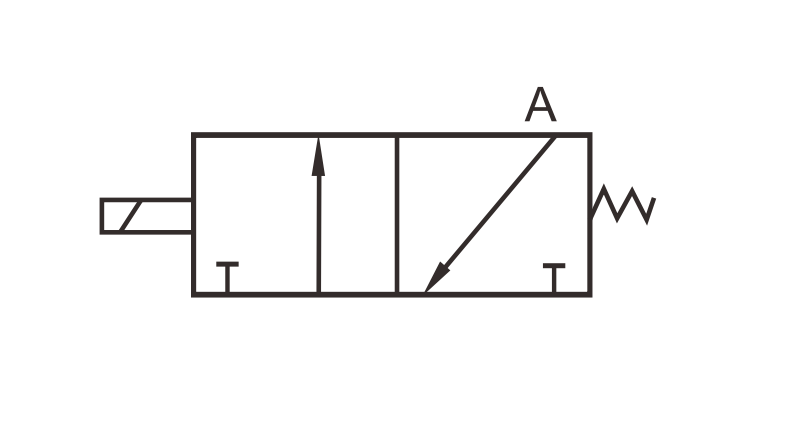

| Válvula solenoide de 3/2 vías | 3 puertos - 2 posiciones | Se utiliza para controlar cilindros neumáticos de acción única o válvulas piloto neumáticas. | Comúnmente utilizado en las operaciones de inicio y detención de circuitos neumáticos. |

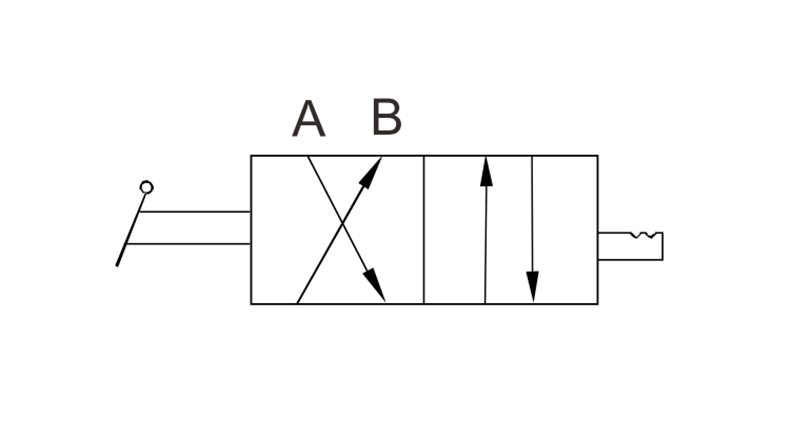

| Válvula solenoide de 4/2 vías | 4 puertos - 2 posiciones | Controla la dirección del flujo de aire en cilindros neumáticos de doble acción. | Se utiliza en sistemas de automatización que requieren control bidireccional. |
| Válvula solenoide de 5/2 vías | 5 puertos - 2 posiciones | Proporciona control direccional para actuadores de doble acción. | Comúnmente utilizado en robots industriales y maquinaria automatizada. |

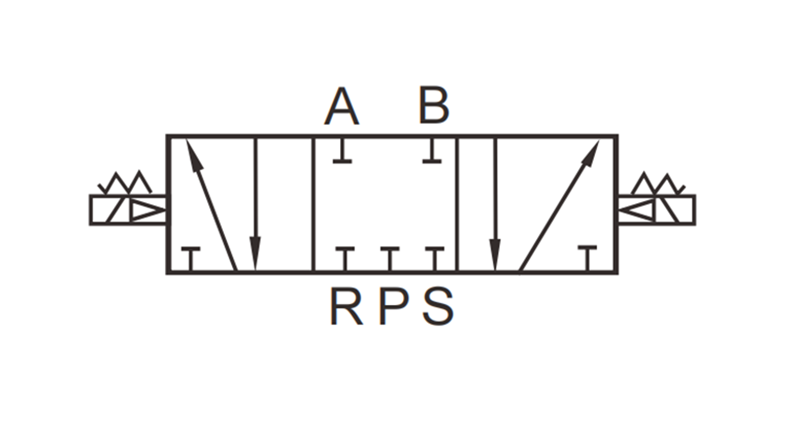

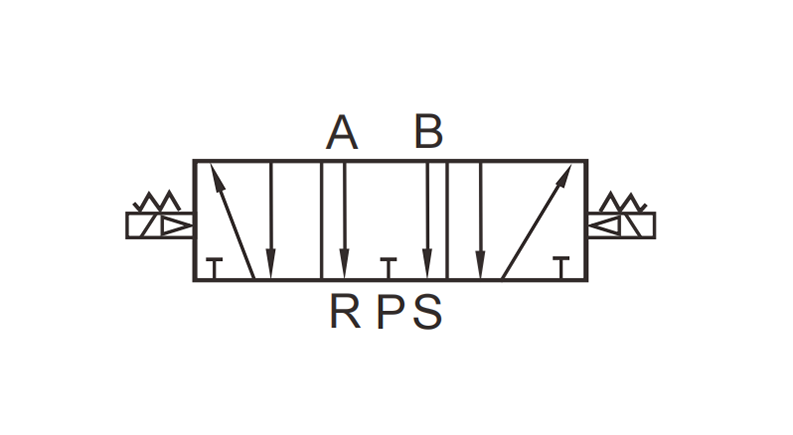

| Válvula solenoide de 5/3 vías | 5 puertos - 3 posiciones | Permite posiciones de parada intermedia para un control preciso. Tipos de posiciones centrales: Presión , central central de escape , central. | Para su uso en sistemas neumáticos avanzados que requieren una gestión precisa del flujo de aire . |
Lo anterior es una explicación del símbolo de la válvula solenoide. Si tiene alguna pregunta sobre el mantenimiento de la , aplicación , de selección o los parámetros técnicos de las válvulas solenoides u otros productos neumáticos, no dude en comunicarse con VPC.
¡Le proporcionaremos respuestas detalladas y soporte técnico para ayudarlo a optimizar el rendimiento y la eficiencia de su sistema neumático!
