¿Qué son los cilindros de baja fricción?

◆ Sitio web oficial de idioma español de VPC

La serie VQ de de próxima generación incorpora una cilindros de baja fricción sellados por metales estructura de sellado de brecha y bujes guía de combinación de bolas , superando efectivamente las limitaciones de los cilindros convencionales de baja fricción. Estos incluyen:

• Cilindros de baja fricción resistente a la carga lateral de la serie VQM

• Cilindros de baja fricción compactos de la serie VQQ

• Serie VQP Single Acting Cylinders de baja fricción

Estos cilindros se utilizan ampliamente en industrias como el procesamiento de vidrio , de cerámica , de fabricación de semiconductores y mecanizado y molienda de componentes mecánicos.

Cilindros de baja fricción compactos de la serie VQQ

Cilindros de baja fricción resistente a la carga lateral de la serie VQM

1. Cilindro de carga de carga lateral de baja fricción - Serie VQM

Diseñado para la presión , de baja velocidad , uniforme , baja fricción de alta presión, actuación de alta velocidad y alta frecuencia.

Principio de trabajo : esta serie emplea un diseño integrado de bola y bujes de guía de bola, aprovechando la tecnología de sellado de brecha para reducir la resistencia deslizante al tiempo que mejora la capacidad de carga lateral.

Características clave :

• Resistencia de carga lateral superior : los rodamientos de bolas incorporados admiten fuerzas laterales altas, lo que las hace adecuadas para condiciones de montaje no ideales .

• Actuación de fricción ultra baja : la resistencia deslizante es tan baja como 0.005 MPa , lo que respalda las velocidades de 0.3 mm/s (Ultra-Low) a 1000 mm/s (actuación de alta velocidad).

• Vida útil prolongada : clasificada por 10,000 km de operación o 100 millones de ciclos alternativos.

• Alta estabilidad : fricción constante a lo largo del tiempo, manteniendo la precisión del control de la fuerza dentro de 0.05 N.

• Diseño sin aceite : reduce los costos de mantenimiento al tiempo que cumple con los requisitos de la sala limpia.

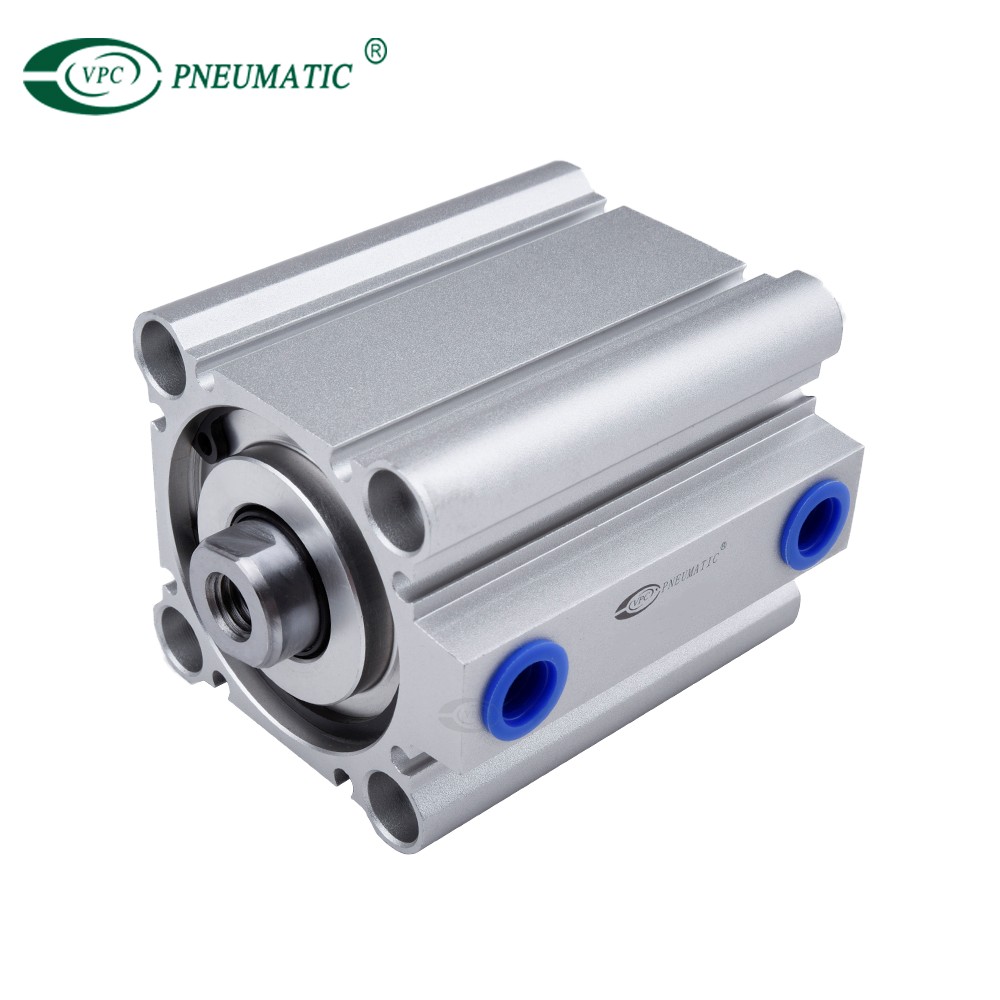

2. Cilindro compacto de baja fricción - Serie VQQ

Diseñado para baja presión, baja velocidad, velocidad uniforme y entornos de fricción mínimos .

Principio de trabajo : esta serie presenta un sello de fluoropolímero combinado con una estructura de sellado de brecha y bujes guía de bola de bolas, asegurando baja fricción ( solo 0.05 N resistencia deslizante) y un diseño compacto.

Características clave :

• Ultra delgado y compacto : 30% más delgado que los cilindros tradicionales, ideales para espacios confinados.

• Operación estable de baja velocidad : sin efecto de deslizamiento a 0.3 mm/s , mientras que las versiones de alta velocidad admiten hasta 3000 mm/s.

• Control de fuerza de precisión : fluctuación de fuerza por debajo de 0.05 N , adecuado para delicadas operaciones sensibles a la fuerza.

• Respuesta de alta velocidad y alta frecuencia : logra hasta 50 ciclos por segundo en aplicaciones de accidente cerebrovascular.

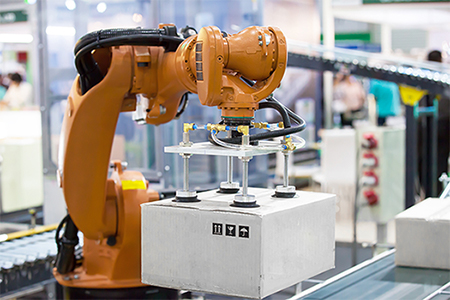

Industria de automatización industrial

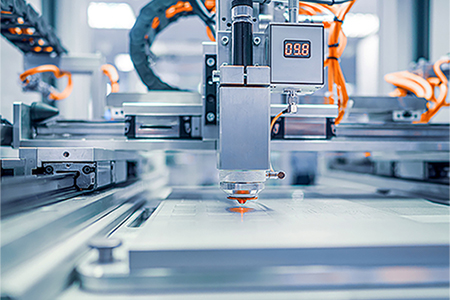

Industria de mecanizado de precisión

3. Cilindro de baja fricción de acción única-Serie VQP

Ideal para aplicaciones , controladas por fuerza de baja fricción .

Principio de trabajo : utiliza una estructura sin pistón ( varilla de pistón hueco ) y tecnología de sellado de brecha, logrando una contracción de acción única a través del control de la fuerza externa. Este diseño ofrece resistencia deslizante extremadamente baja y invariante en el tiempo.

Características clave :

• Cero Stick-Slip : mantiene un movimiento suave incluso dentro de micro-demostraciones de 0.01 mm.

• Diseño sin pistón : la estructura coaxial de pistón y varilla minimizan la resistencia deslizante.

• Salida de empuje estable : desviación de presión radial <3 µm , asegurando un empuje constante incluso en la configuración de múltiples cilindros.

• Fricción ultra baja y contacto suave : fuerza de salida controlada dentro de ± 0.01 N , con estabilidad a largo plazo.

• Control lineal de alta precisión : facilita el movimiento lineal altamente preciso.

• Aplicaciones de doble acción : se pueden combinar dos cilindros VQP para una mayor precisión de empuje, manteniendo la misma fuerza en las direcciones de extensión y retracción.

¿Cómo seleccionar un cilindro de baja fricción?

① para el control de presión con variaciones de presión fina

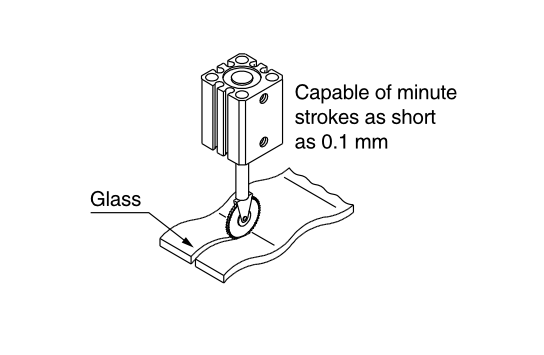

② para cortar anteojos y lentes, que requieren fuerza constante

③ Controlación de tensión Respondiendo a muy baja presión y variaciones de presión minuciosas

④ para transferir componentes de precisión, etc., que requieren actuación de velocidad baja o uniforme

⑤ para eliminar artículos no conformes que requieren actuación de alta velocidad

⑥ para operaciones de perforación que requieren actuación de alta frecuencia

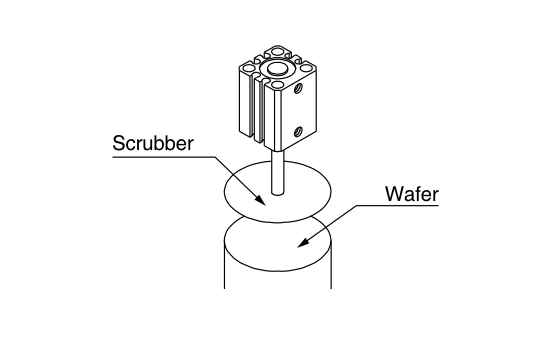

Obleas de pulido

Cortar superficies onduladas

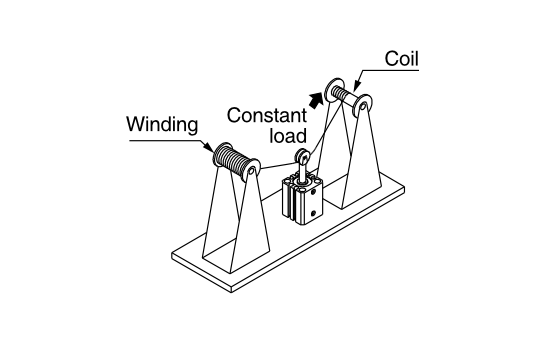

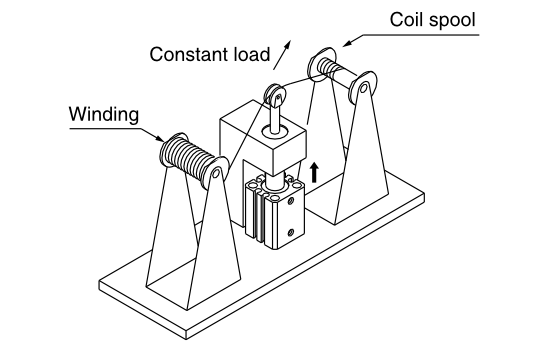

Bobina

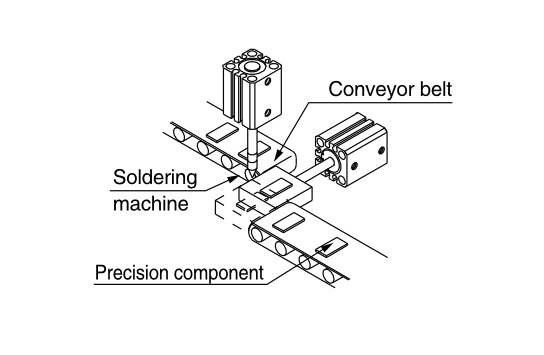

Transferencia de componentes de precisión

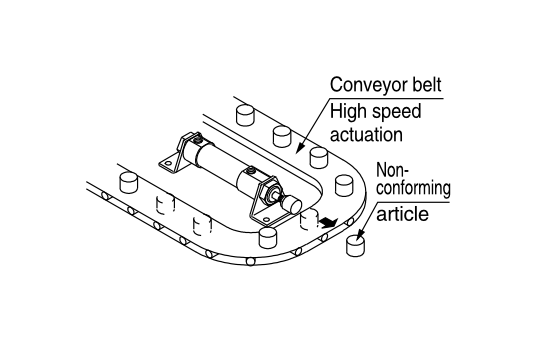

Eliminar artículos no conformes

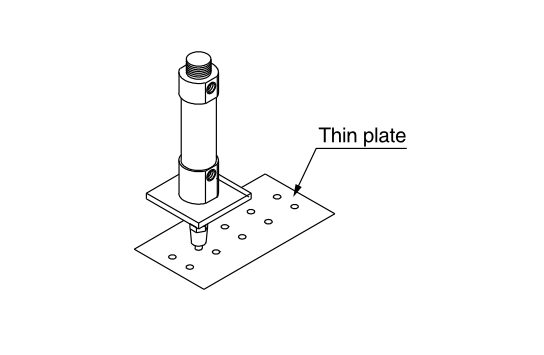

Puñetazos

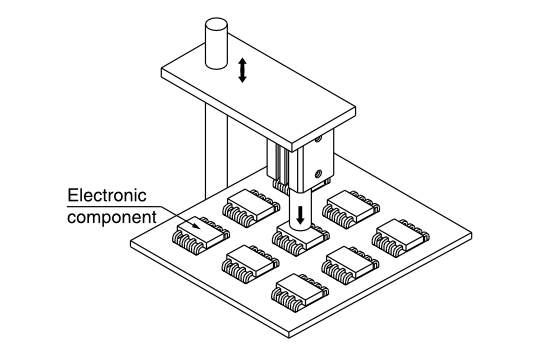

Inspección y montaje de un componente electrónico

Control lineal de alta precisión

Bobina

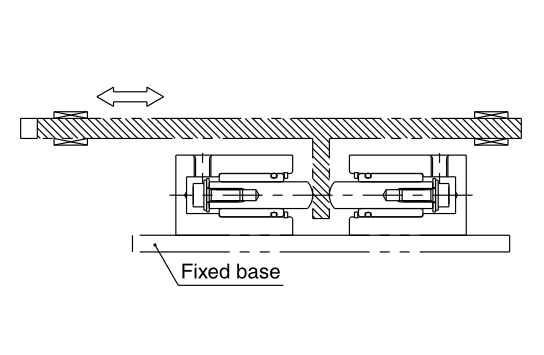

Aplicación de cilindros de baja fricción VQP

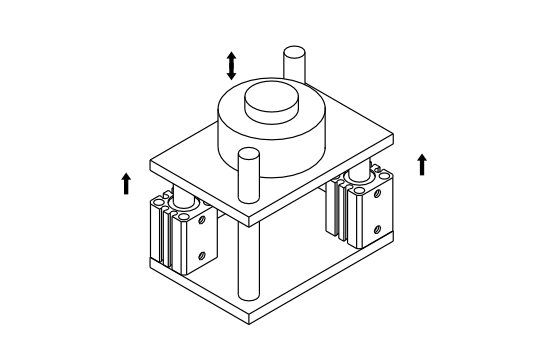

⑦ para el control de la prensa de varios dispositivos de molienda

⑧ para ingeniería de fabricación de películas delgadas

• Unidad de control de tensión para máquinas y tinderes

• Control de tensión para máquinas de impresión de gravedad

• Control de tensión para varios equipos de fabricación de películas delgadas para cristales líquidos

• Control de tensión para varios equipos industriales de fabricación de películas delgadas

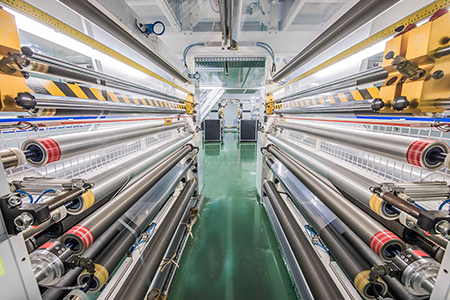

Industria de fabricación de películas delgadas

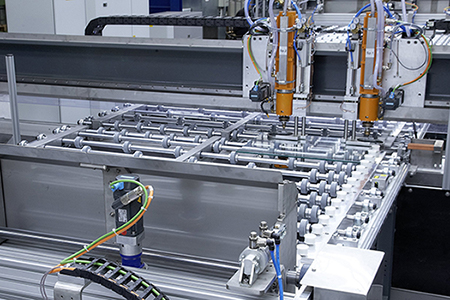

Industria de fabricación de vidrio

Lo anterior son las características , del principio de trabajo y los ejemplos de aplicaciones de la serie VQ cilindros de baja fricción en diversas industrias. Si no sabe cómo elegir un cilindro de baja fricción adecuado, comuníquese con VPC Pneumatic . ¡Estaremos encantados de ayudarte!
