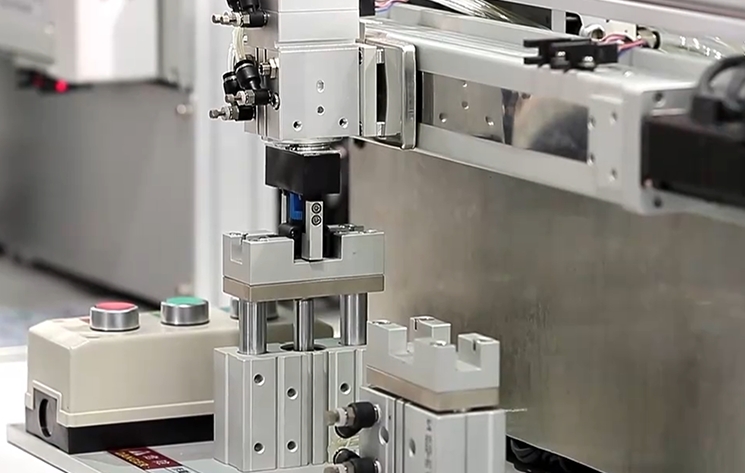

El cilindro guiado compacto de la serie MGP integra el cuerpo del cilindro y la varilla de guía. El eje guía incorporado aísla efectivamente el soporte de carga del movimiento de la varilla del pistón y la parte de sellado, lo que puede reducir efectivamente el desgaste de la varilla del pistón y el sello, y mejorar la durabilidad y la estabilidad del cilindro. Se usa ampliamente en el manejo automatizado de materiales, como empujar , el levantamiento , de la sujeción y el posicionamiento preciso.
Como modelo básico, el cilindro de la guía compacta de la serie MGP tiene las siguientes características:
Tres tipos de rodamiento de guía disponibles
Interruptor de láminas magnéticas opcionales, cojín de aire, bloqueo de extremo
Están disponibles diferentes diámetros de cilindro ( 12-100 mm ) y trazos (1 0-400 mm )
Se puede usar como cilindro de sujeción, cilindro de elevación y empujando cilindro
4 Métodos de montaje
1. Especificación de cilindro de guía compacta de la serie MGP
| Diámetro (mm) | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 |
| Tipo de actuación | Actuación doble | |||||||||
| Tipo de rodamiento | MGPM: Sobre el rodamiento MGPL: buje de pelota | |||||||||
| Presión de prueba | 1.5MPA | |||||||||
| Max. Presión de trabajo | 1.0MPA | |||||||||
| Mínimo Presión de trabajo | 0.12MPA | 0.1MPA | ||||||||
| Temperatura de trabajo | -10 a 60 ℃ (sin congelación) | |||||||||
| Rango de velocidad | 50 a 500 mm/s | 50 a 400 mm/s | ||||||||
| Tamaño de puerto | M5x0.8 | G1/8 | G1/4 | G3/8 | ||||||

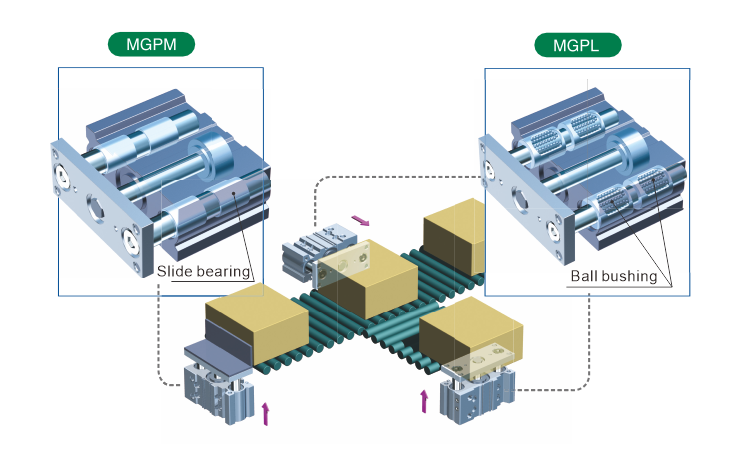

2. Rodamientos deslizantes vs rodamientos de bolas
| Tipo | Cilindro de guía compacta de MGPM: rodamiento de portaobjetos | Cilindro de guía compacta MGPL: buje de pelota |
| Principio de trabajo | Las varillas de guía están en contacto directo con los bujes para la fricción deslizante. | Las varillas de guía están separadas de los rodamientos por rodamientos de bolas, y por fricción rodante. |
| Características | ① Alta capacidad de carga lateral ② Fuerte resistencia al impacto ③ Adaptable a entornos duros | ① Precisión de alta guía ② Resistencia de baja fricción ③ Adecuado para operación de alta frecuencia a largo plazo |
| Precisión no rotatoria | ± 0.08 ° (12 y 16 mm) | ± 0.01 ° (12 y 16 mm) |
| ± 0.07 ° (20 y 25 mm) | ± 0.09 ° (20 y 25 mm) | |
| ± 0.06 ° (32 y 40 mm) | ± 0.08 ° (32 y 40 mm) | |
| ± 0.05 ° (50 y 63 mm) | ± 0.06 ° (50 y 63 mm) | |
| ± 0.04 ° (80 y 100 mm) | ± 0.05 ° (80 y 100 mm) | |
| Max. carga radial | 1500n | 1000n |
| Adaptación a la velocidad | Adecuado para aplicaciones estacionarias o de baja velocidad | Adecuado para aplicaciones de alta velocidad o alta precisión |
| Resistencia ambiental | Adecuado para entornos de trabajo con mucho polvo , de alto impacto o humedad. | Requiere un buen sellado y lubricación, adecuado para una limpieza, entorno de alta precisión. |
3. ¿Cómo instalar y mantener cilindros MGP?
① Método de instalación
El cuerpo y el deflector del cilindro están equipados con agujeros de montaje. Hay 4 métodos de montaje: montaje superior, montaje lateral, montaje inferior y montaje lateral T.

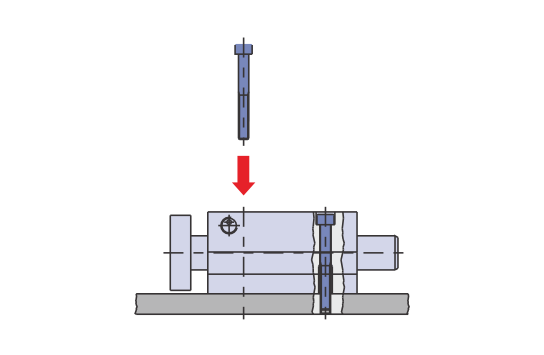

Montaje superior

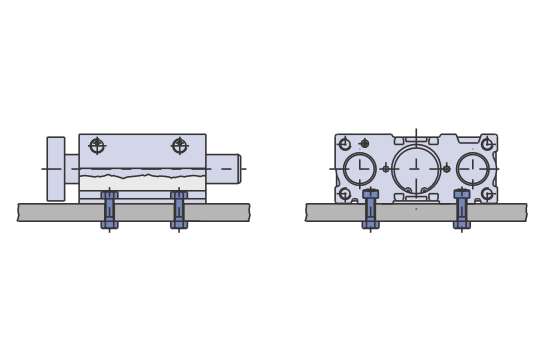

Montaje lateral

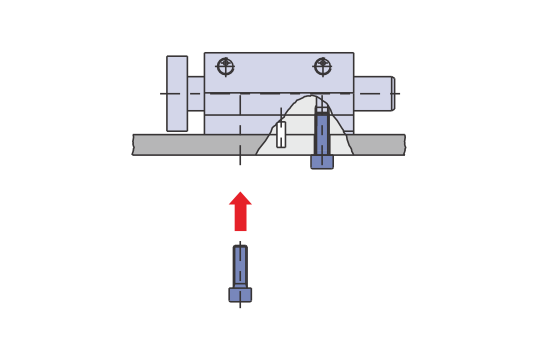

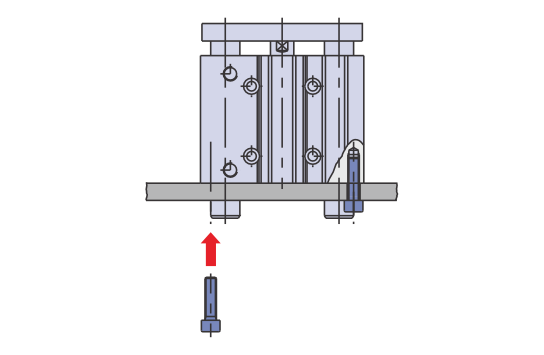

Montaje inferior
Montaje en la ranura T
② Mantenimiento
Revise regularmente la varilla del pistón y las superficies guía , los sellos de la varilla del pistón y la superficie externa del cilindro. El daño o el óxido en estas partes puede aumentar la fricción y conducir a situaciones peligrosas.
Reemplace los sellos cuando la fuga de aire exceda el valor permitido.
Fuga interna: 10 cm 3/min (ANR)
Fuga externa: 5 cm 3/min (ANR)
Limpie regularmente el polvo en las superficies externas del actuador y el soporte de montaje.
Verifique regularmente la lubricación.
4. Selección y aplicación del modelo
| Tipo de escenario de aplicación | Escenarios específicos | Modelos |
| Conjunto de posicionamiento de alta precisión | Posicionamiento del módulo de cámara, ensamblaje de componentes ópticos, pines de placa de circuito de PCB | MGPL |
| Movimiento alternativo de alta frecuencia | Beat Line> 60 veces/min , clasificación automática de alta velocidad | MGPL |
| Estampado, operación de carga pesada | Agua de accesorios, perforación de la pieza de trabajo, acoplamiento del robot | Mgpm |
| Ambiente polvoriento o de partículas | Maquinaria de carpintería, equipo de molienda, ambiente de polvo de metal | Mgpm |
| Sin lubricación | Maquinaria de comida, habitación limpia | Mgpm |
| Espacio pequeño, movimiento lento | Manejo de obleas de semiconductores , desplazamiento de colocación de chips | MGPL |
Preguntas frecuentes:
1. ¿Cuál es la diferencia entre los cilindros MGP y otros cilindros compactos?
El cilindro de la serie MGP tiene un eje guía incorporado , alta capacidad de carga lateral y función de no rotación, adecuada para cargas complejas y requisitos de alta precisión; Mientras que los cilindros compactos ordinarios no tienen varillas de guía ni funciones de guía débiles , adecuadas para la limitación de empuje lineal o de posición.
2. ¿Puede MGPL reemplazar MGPM para sobrecargar?
No . Los rodamientos de bolas tienen una baja capacidad de carga y la sobrecarga puede hacer que la pista se deforma.
3. ¿Cómo afecta el tipo de rodamiento el rendimiento del cilindro?
El tipo de rodamiento determina directamente la precisión del movimiento de , la capacidad de carga de rendimiento , de fricción , la vida y el entorno aplicable del cilindro.

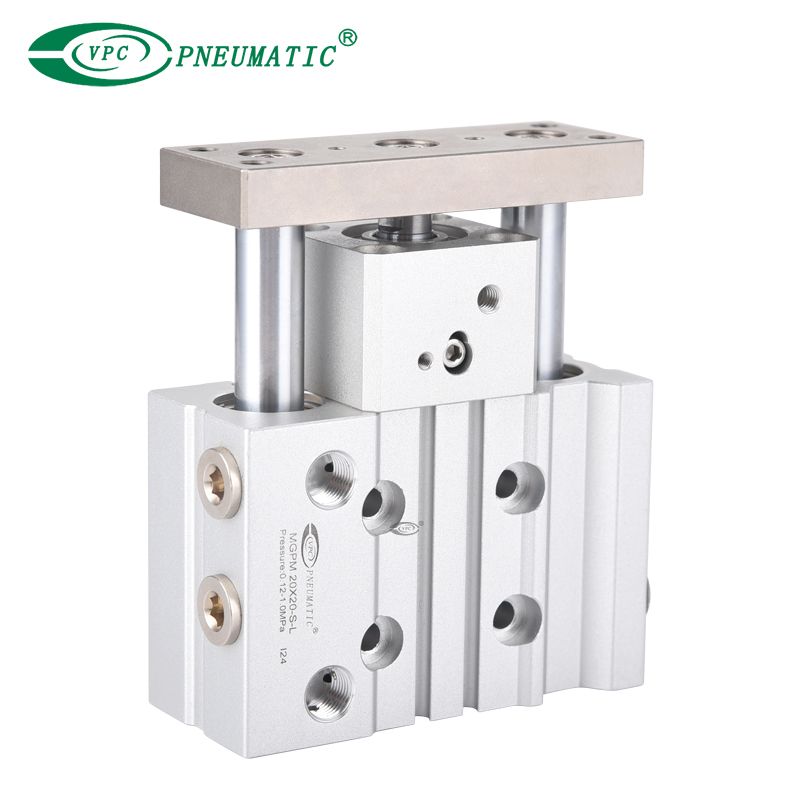

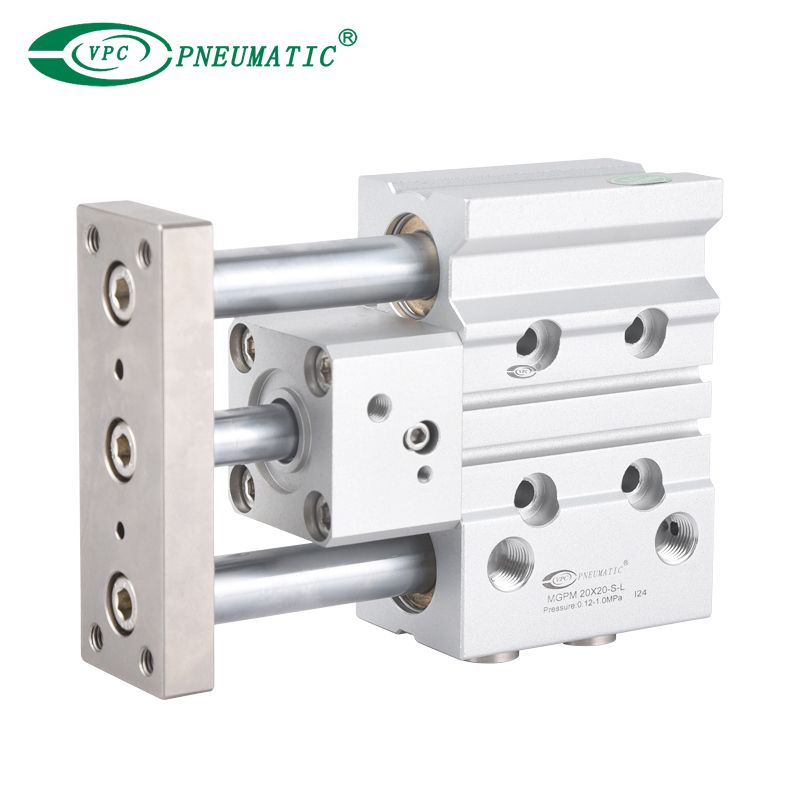

4. ¿Qué es el cilindro compacto MLGP?
Los cilindros de bloqueo de tipo delgado MLGP con varillas de guía tienen un mecanismo de bloqueo que bloquea de forma segura la varilla del pistón incluso cuando la fuente de aire está desconectada o se agota la presión de aire, evitando que la posición del cilindro cambie o la carga se deslice , asegurando una operación segura y estable.
Detenerse posible en cualquier posición de accidente cerebrovascular
Evita la caída y el movimiento accidental
Varias posiciones de bloqueo
Función de lanzamiento manual
5. ¿Cuáles son las precauciones al instalar cilindros MGP?
① Varilla de guía a través de la reserva del orificio : cuando el montaje inferior , la varilla de guía a través del orificio debe reservarse en la superficie de montaje para garantizar que la varilla de guía no esté bloqueada cuando se extiende.
② Requisitos de alineación : el cilindro y la carga deben estar bien alineadas para evitar la fuerza lateral excesiva y el daño a la barra de guía y el sello.
③ Apriete firmemente : use tornillos de especificaciones apropiadas y apriete de acuerdo con el par recomendado para evitar aflojamiento o vibración.
④ Espacio de viaje : asegúrese de que haya suficiente espacio para que la barra de guía se extienda y se retraiga para evitar la colisión o la interferencia.
Los anteriores son los parámetros específicos, los métodos de instalación, las aplicaciones y la selección de los cilindros de la guía compacto de la serie MGP, así como las respuestas a las preguntas relacionadas. Si tiene otras preguntas, como cómo pedir cilindros de guía compactos MGP/MGPM/MGPL , VPC puede proporcionarle muestras y respuestas al equipo de ventas. Bienvenido para consultar VPC Pneumatic.
