Descripción del Producto

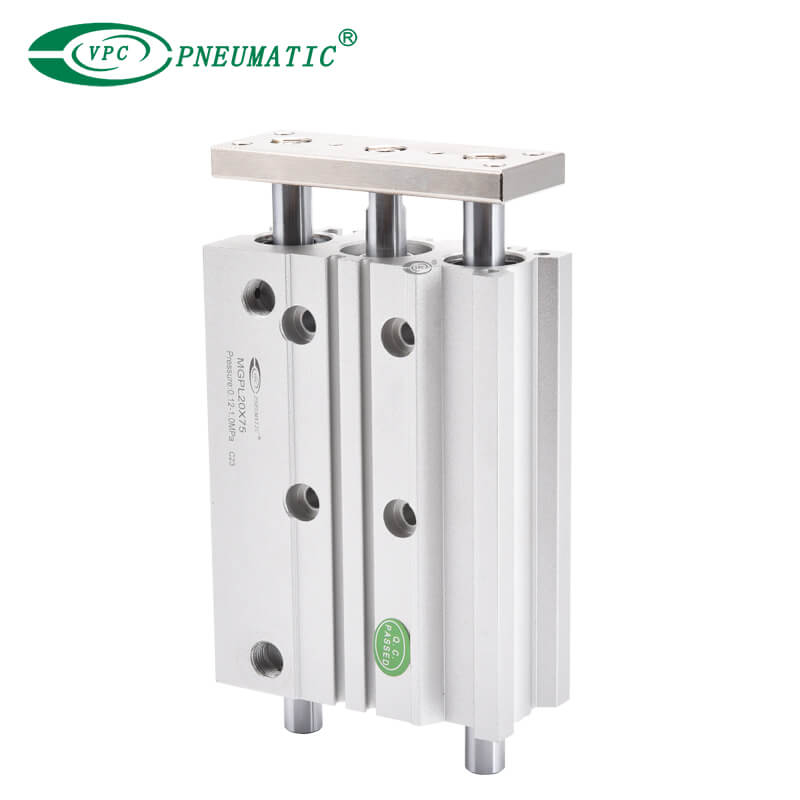

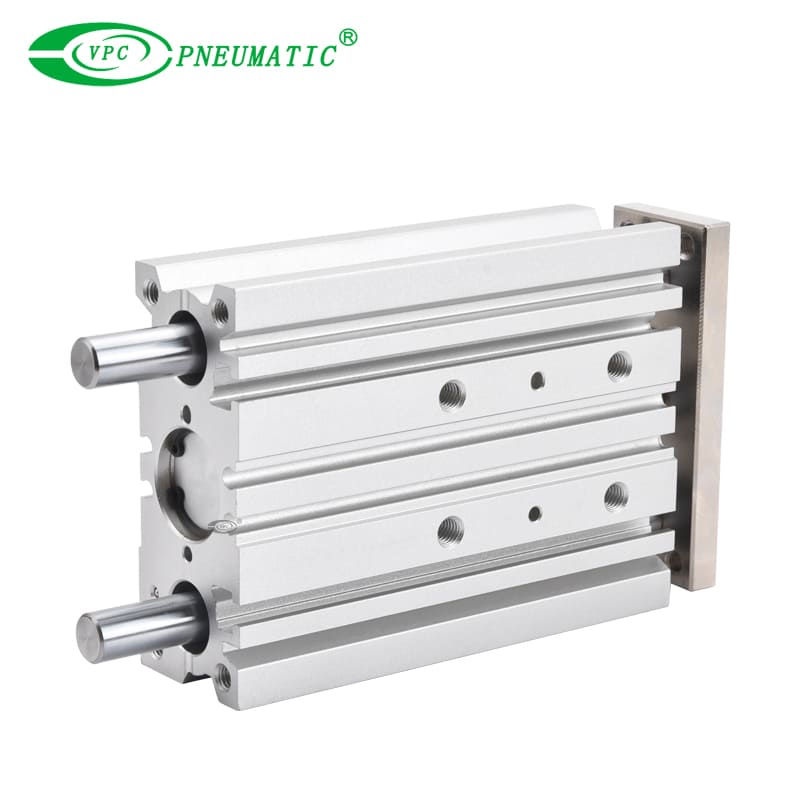

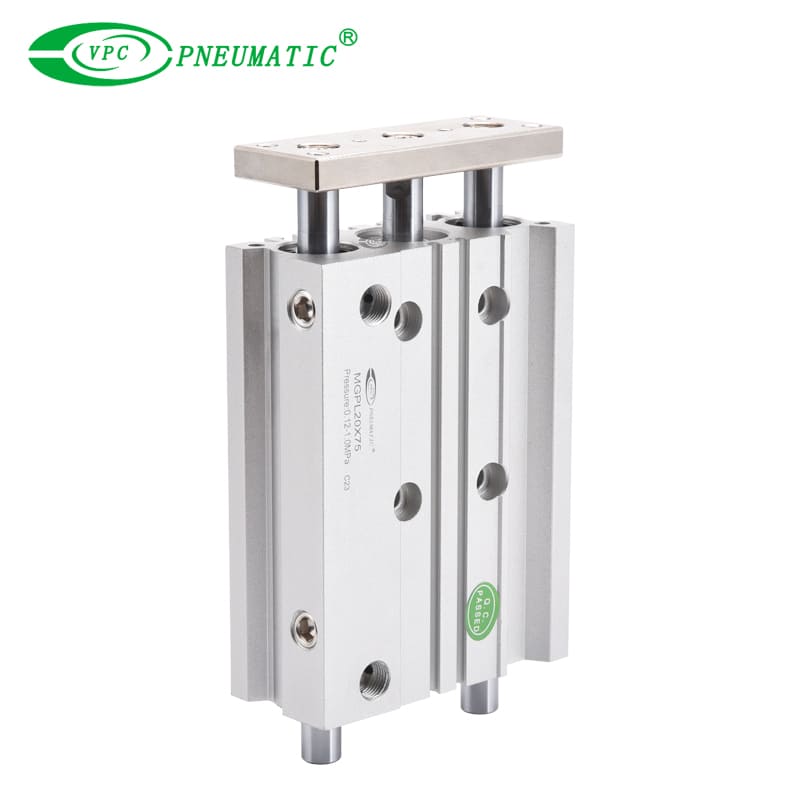

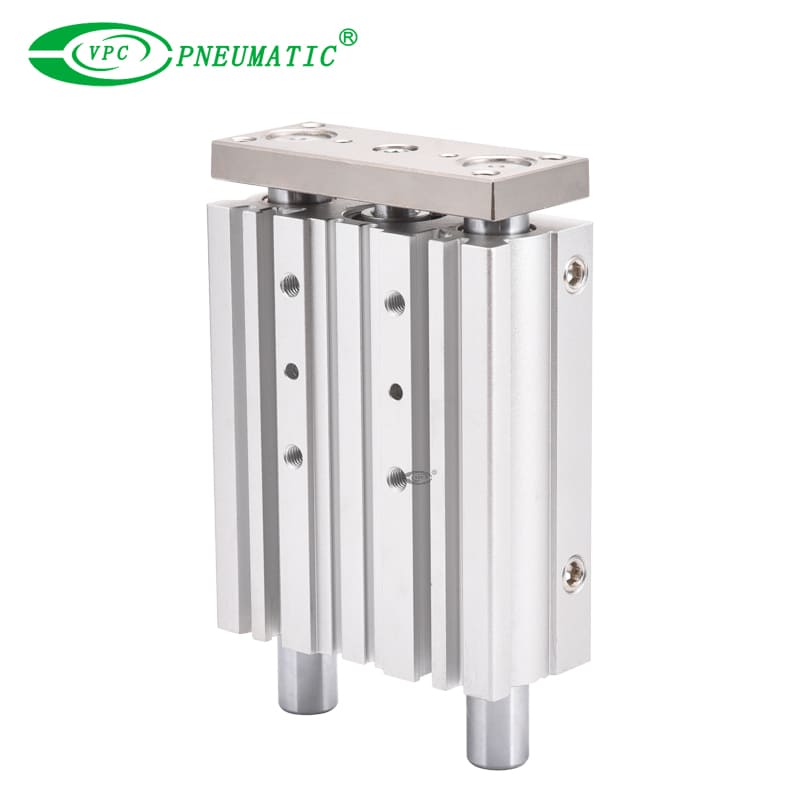

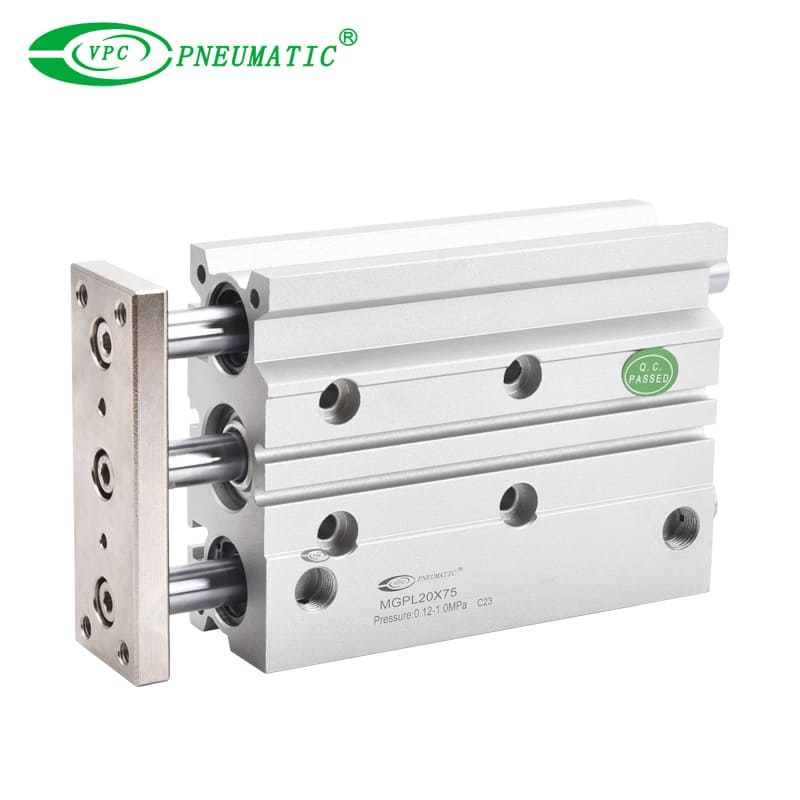

El MGPL es un actuador corporal compacto integrado con ejes de guía internos para aislar el cojinete de carga del movimiento de la barra y los sellos del actuador. El buje de bola de alta precisión permite un funcionamiento suave que garantiza una resistencia de viaje estable, adecuada para empujar y levantar aplicaciones.
Especificaciones del producto
| Diámetro (mm) | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | |
| Medio de trabajo | Aire limpio (filtración de 40 μm) | ||||||||||
| Tipo de actuación | Actuación doble | ||||||||||
| Presión de prueba | 1.5MPA | ||||||||||
| Max. Presión de trabajo | 1.0MPA | ||||||||||
| Mínimo Presión de trabajo | 0.12MPA | 0.1MPA | |||||||||
| Temperatura de trabajo | -10 a 60 ℃ (sin congelación) | ||||||||||
| Rango de velocidad | 50 a 500 mm/s | 50 a 400 mm/s | |||||||||
| Tipo de cojín | Parachoques de goma en ambos extremos | ||||||||||
| Lubricación | No requerido (no lubricante) | ||||||||||
| Tolerancia de accidente cerebrovascular | +1.5 mm 0 mm | ||||||||||
| Precisión no rotatoria | Cojinete de diapositivas | ± 0.08 ° | ± 0.07 ° | ± 0.06 ° | ± 0.05 ° | ± 0.08 ° | |||||
| Portavasos | ± 0.01 ° | ± 0.09 ° | ± 0.08 ° | ± 0.06 ° | ± 0.05 ° | ||||||
| Tamaño de puerto | M5x0.8 | G1/8 | G1/4 | G3/8 | |||||||
Dimensiones principales
*1) Consulte la sección Detalles EE para la forma de φ12 a φ25 con un trazo de 50 o menos.
*2) El uso de una ranura (ancho xa, longitud xb, profundidad 3) permite una tolerancia al paso de pasador relajado , con el orificio del alfiler (φxa H9 , profundidad 6) como la referencia, sin
afectando la precisión de montaje .
*3) Para el tamaño de orificio φ12 y φ16, solo hay un puerto M5 × 0.8 disponible.
*4) Para el tamaño de orificio φ20 o más, la elección de RC, NPT, G Port está disponible.
*1) El uso de una ranura (ancho xa, longitud xb, profundidad xc) permite una tolerancia al paso de pasador relajado , con el orificio del pasador (φxa H9 , profundidad XL) como referencia , sin
afectando la precisión de montaje .
*2) Elección de RC, NPT, G Port está disponible.
*1) El uso de una ranura (ancho x6, longitud 7, profundidad 5) permite una tolerancia al paso de pasador relajado , con el orificio del pasador (φ6 H9 , profundidad 10) como la referencia, sin
afectando la precisión de montaje .
*2) Elección de RC, NPT, G Port está disponible.
