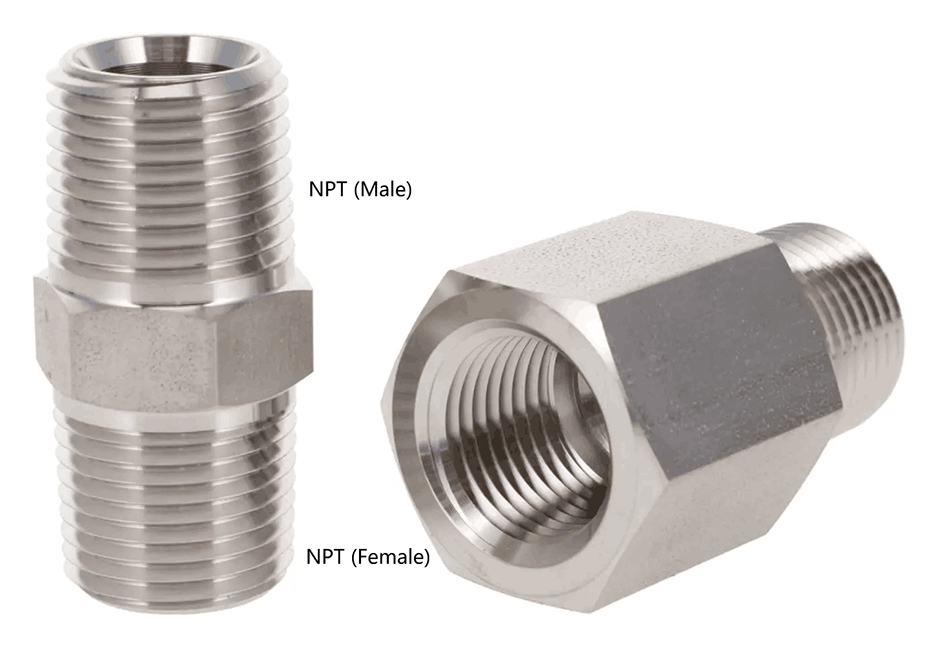

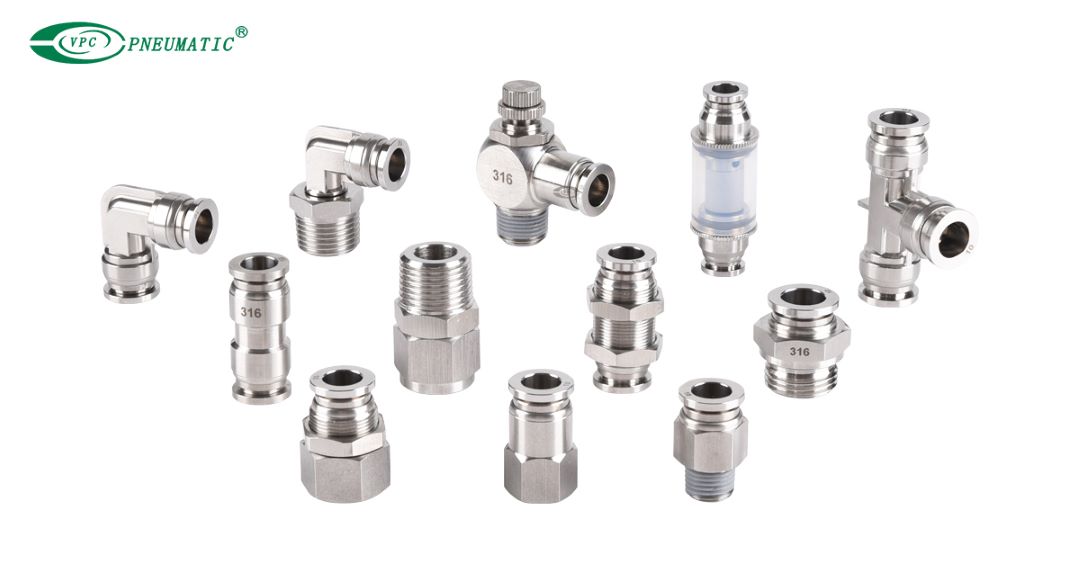

La rosca de tubería estándar nacional estadounidense denominado National Pipe Presh Standard (NPT). Es el estándar americano para tuberías y accesorios roscados. Hay roscas cónicas de 60 grados y roscas de tubería recta.
Cuenta con un cono de 1:16 y requiere sellador de roscado para garantizar el sellado, lo que lo hace adecuado para la mayoría de las conexiones de tubería roscadas.
Similar a los hilos NPT, este es un hilo ' DrySeal '. NPTF es auto-selling entre hilos de metal y no requiere material de sellado adicional. Es adecuado para la mayoría de las conexiones secas, como combustible, aceite de gas y otros sellos líquidos.
Rosca de tubería recta, buena rigidez. Sin autoselección, debe sellarse por componentes externos como la junta tórica o las juntas. Además, el hilo femenino NPS y el hilo masculino NPT se pueden combinar para realizar el efecto de sellado de la conexión 'recta/taper '. Se utiliza principalmente en sistemas de baja presión o accesorios mecánicos no sellados.

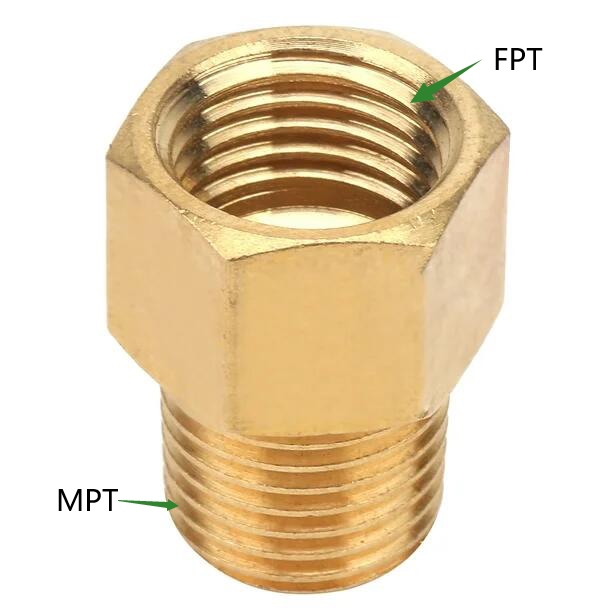

MPT (rosca de tubería masculina) es un término de rosca masculina cónica de 60 ° de EE. UU. Que cubre todas las roscas masculinas NPT. FPT (rosca de tubería femenina) es un término de rosca hembra cónica de 60 ° de EE. UU. Que cubre todas las roscas femeninas NPT. Ambos hilos se usan junto entre sí.
MNPT (tuberías nacionales masculinas) y FNPT (femenina nacional de tubería) simplemente enfatizan el estándar 'nacional ' en sus nombres. Mnpt = mpt; Fnpt = fpt
Mnpt (mpt) = npt (macho)
MNPT es simplemente una expresión que enfatiza los hilos masculinos.
Sí. Los hilos femeninos cónicos y MPT NPT se pueden usar juntos.
Fpt (fnpt) = npt (hembra)
MIP (tubería de hierro macho) se refiere a roscas machos aplicadas a accesorios o accesorios de tubería de metal.
FIP (tubería de hierro femenino) se refiere a una rosca femenina para accesorios o accesorios de tubería de metal.
MIP y FIP son roscas cónicas de 60 grados que cumplen con los estándares nacionales de roscas de tuberías y se pueden usar en combinación.
Los hilos MPI, FIP y NPT son compatibles entre sí en aplicaciones típicas.
FIPT (rosca de tubería de hierro femenino) con énfasis especial es un hilo femenino para conectar tuberías metálicas (hierro o acero) y también pertenece al estándar de rosca de tubería nacional.
Rango de uso: NPT (femenino)> fip> fipt
El cono estándar es de 1/16 pulgadas por pulgada de longitud de rosca (aproximadamente 1.79 grados).
60 ° Las roscas de tubería de sellado cónico de acuerdo con el estándar nacional de rosca de tubería.
Por ejemplo, los accesorios roscados 1/4 npt están conectados a las válvulas solenoides.
1/4 de pulgada es el diámetro nominal del puerto de conexión correspondiente en la válvula solenoide. Es decir, el diámetro interior del puerto de conexión está infinitamente cerca de 1/4 de pulgada.
El diámetro exterior de un ajuste de 1/4 npt es de aproximadamente 0.54 pulgadas (aproximadamente 13.72 mm).
Por lo tanto, NPT 1/4 no se refiere a los diámetros internos y externos de las roscas de tubería, sino que coincide con las dimensiones de especificación de la tubería de conexión.
Gráfico de hilos NPT
| Tamaño de hilo | Hilos por | Paso | Diámetro mayor (OD) | Diámetro menor (ID) | Taladro de toque | Longitud de cón | |||||
| pulgada | pulgada | pulgada | mm | pulgada | mm | pulgada | mm | pulgada | mm | pulgada | mm |
| 1⁄16 | 27 | 0.03703704 | 0.9407 | 0.3125 | 7.9375 | 0.251 | 6.3754 | 0.257 | 6.5278 | 0.204 | 4.998 |
| 1⁄8 | 27 | 0.03703704 | 0.9407 | 0.405 | 10.287 | 0.339 | 8.6106 | 0.339 | 8.6106 | 0.206 | 5.047 |
| 1⁄4 | 18 | 0.05555555 | 1.4111 | 0.54 | 13.716 | 0.4375 | 11.1125 | 0.438 | 11.1252 | 0.4 | 9.8 |
| 3⁄8 | 18 | 0.05555555 | 1.4111 | 0.675 | 17.145 | 0.5781 | 14.68374 | 0.578 | 14.6812 | 0.408 | 9.996 |
| 1⁄2 | 14 | 0.07142857 | 1.8143 | 0.84 | 21.336 | 0.7188 | 18.25752 | 0.719 | 18.2626 | 0.533 | 13.0585 |
| 3⁄4 | 14 | 0.07142857 | 1.8143 | 1.05 | 26.67 | 0.9219 | 23.41626 | 0.922 | 23.4188 | 0.546 | 13.377 |
| 1 | 11.5 | 0.08695652 | 2.2087 | 1.315 | 33.401 | 1.146 | 29.1084 | 1.156 | 29.3624 | 0.682 | 16.709 |
| 1¼ | 11.5 | 0.08695652 | 2.2087 | 1.66 | 42.164 | 1.482 | 37.6428 | 1.500 | 38.1 | 0.704 | 17.248 |
| 1½ | 11.5 | 0.08695652 | 2.2087 | 1.9 | 48.26 | 1.72 | 43.688 | 1.734 | 44.0436 | 0.722 | 17.689 |
| 2 | 11.5 | 0.08695652 | 2.2087 | 2.375 | 60.325 | 2.184 | 55.4736 | 2.188 | 55.5752 | 0.74 | 18.13 |
| 2½ | 8 | 0.125 | 3.175 | 2.875 | 73.025 | 2.625 | 66.675 | 2.625 | 66.675 | 0.945 | 23.1525 |
| 3 | 8 | 0.125 | 3.175 | 3.5 | 88.9 | 3.239 | 82.2706 | 3.250 | 82.55 | 0.958 | 23.471 |
| 3½ | 8 | 0.125 | 3.175 | 4 | 101.6 | 3.735 | 94.869 | 3.750 | 95.25 | 0.971 | 23.7895 |
| 4 | 8 | 0.125 | 3.175 | 4.5 | 114.3 | 4.239 | 107.6706 | 4.250 | 107.95 | 0.984 | 24.108 |
| 5 | 8 | 0.125 | 3.175 | 5.563 | 141.3002 | 5.3 | 134.62 | 5.563 | 141.3002 | 1.008 | 24.696 |
| 6 | 8 | 0.125 | 3.175 | 6.625 | 168.275 | 6.362 | 161.5948 | 6.625 | 168.275 | 1.032 | 25.284 |
| 8 | 8 | 0.125 | 3.175 | 8.625 | 219.075 | 8.362 | 212.3948 | 8.625 | 219.075 | 1.056 | 25.872 |
| 10 | 8 | 0.125 | 3.175 | 10.75 | 273.05 | 10.487 | 266.3698 | 10.750 | 273.05 | 1.08 | 26.46 |
| 12 | 8 | 0.125 | 3.175 | 12.75 | 323.85 | 12.487 | 317.1698 | 12.750 | 323.85 | 1.104 | 27.048 |
| 14 | 8 | 0.125 | 3.175 | 14 | 355.6 | 13.737 | 348.9198 | 14.250 | 361.95 | 1.128 | 27.636 |
| 16 | 8 | 0.125 | 3.175 | 16 | 406.4 | 15.737 | 399.7198 | 16.250 | 412.75 | 1.152 | 28.224 |
| 18 | 8 | 0.125 | 3.175 | 18 | 457.2 | 17.737 | 450.5198 | 18.250 | 463.55 | 1.176 | 28.812 |
| 20 | 8 | 0.125 | 3.175 | 20 | 508 | 19.737 | 501.3198 | 20.250 | 514.35 | 1.2 | 29.4 |
| 24 | 8 | 0.125 | 3.175 | 24 | 609.6 | 23.737 | 602.9198 | 24.250 | 615.95 | 1.248 | 30.576 |
※ Los datos son solo de referencia, sujeto a medición real.
NPTF tiene la característica adicional de ' Driesal ' sobre hilos npt, de lo contrario, es lo mismo. NPTF es auto-selling entre hilos de metal y no requiere sellador.
Normalmente, NPTF puede reemplazar las roscas NPT, pero el uso de reemplazo en el entorno de alta presión filtrará el aire de la necesidad de agregar sellador. Por lo tanto, el uso específico debe ajustarse de acuerdo con el entorno real.
NPS es una rosca de tubería recta sin cono de rosca. NPT es una rosca de tubería cónica de 60 °. Ambos tipos de hilos son compatibles.
Las roscas femeninas NPS y las roscas machos NPT se pueden usar en combinación, y también se puede lograr un alto sellado con pilos de rostro o cinta de sellado de rosca.
NPT es un sellador de rosca cónica de 60 °. NPSF es una rosca de tubería recta sin cono y a menudo se usa en combinación con NPTF.
NPSF está diseñado para ser más preciso que NPT y está diseñado para necesidades específicas. Si los dos se usan juntos, habrá un problema de sellado deficiente debido a la brecha.
Los NPSC son roscas rectas sin cono y están sellados por una junta o junta tórica. Por lo general, se usa donde el sellado no es altamente requerido.
NPT es una rosca de tubería cónica de 60 °. Se puede lograr un alto sellado mediante cinta de sellador y sellado de rosca y es adecuado para altas presiones y donde se requiere un alto rendimiento de sellado.
Los dos suelen ser incompatibles y pueden filtrarse cuando se usan en conjunción, y solo deben usarse donde no se requiere sellado.
NPT es la rosca de tubería cónica de 60 ° americano de 60 °. PT (BSPT) es la rosca de tubería cónica británica. Los dos no son compatibles . Sin embargo, los adaptadores de hilos están disponibles para la compatibilidad.
Las diferencias entre los hilos RC, G, BSP y NPT hacen clic para ver.
NPS se refiere a una amplia gama de hilos rectos. NPSM se refiere específicamente a los hilos rectos utilizados en ciertos equipos mecánicos y tiene una definición mucho menor. Tampoco tiene un cono de rosca, mientras que NPT es un hilo cónico de 60 °.
NPT es un hilo cónico de 60 ° que conforma a ASME B1.20.1. Adecuado para sistemas de transporte de tuberías y fluidos con altos requisitos de sellado.
Por otro lado, UNF es un hilo recto que se ajusta a ANSI/ASME B1.1 y es ideal para sujetadores mecánicos de alta precisión.
Dos hilos son incompatibles.
Principalmente hilos femeninos, con hilos masculinos en casos especiales. Los hilos femeninos de NPSF no pueden darse cuenta de la auto-selección, pero con los hilos masculinos nptf pueden alcanzar el efecto de sellado de 'recto/taper ' *1 ajuste. Adecuado para gas o sellado líquido.
Hilos rectos, sin sellar. Comúnmente utilizado para sistemas de tuberías y accesorios de piezas mecánicas con conexiones no selladas.
Rosca de tubería recta, sin auto-sellado. Típicamente utilizado para acoplamientos de manguera.
Similar a NPSF pero ligeramente más grande, principalmente hilo femenino. El tamaño de los hilos y las tolerancias son entre NPT y NP. Poco común y se usa principalmente donde se requiere una conexión roscada con precisión, pero no es necesario sellado por roscas.
Hilo recto, el sellado se logra mediante una junta tórica o una junta. El NPSL se usa principalmente en los bloqueos de cierre para evitar que los componentes se aflojen en condiciones como los cambios de vibración o temperatura.
Un tipo de hilo para una pieza de maquinaria o equipo. Generalmente utilizado internamente por un fabricante de equipos o industrias en particular.
Similar a los hilos NPT. Pero con tolerancias y requisitos de hilo únicos específicamente para el entorno ferroviario. Se utiliza principalmente en equipos ferroviarios.
Llamado así por SAE International, similar a NPTF pero un turno más corto. Para su uso en pequeñas unidades de transferencia de combustible o gas, especialmente donde el espacio de instalación es limitado.
※ 1) sellado de ajuste recto/cónico roscado
Los hilos machos cónicos y los hilos hembras rectas generan fuerzas durante el fijación que causan una ligera deformación de los hilos. Llenando así los pequeños vacíos entre los dos y finalmente logrando un sello de alta precisión. Este tipo de sellado no requiere el uso de elementos de sellado externos, pero se puede lograr a través de metal a metal roscado.
Con la excepción de NPTF, que es el sello automático y ciertos hilos de diseño especiales. Todas las roscas requieren material de sellado para garantizar la tensión de gas y líquido.
※ 2) Métodos de sellado de rosca diferentes
① Prescos cónicos: aplique sellador o cinta de sellado de rosca envolvente alrededor de la rosca.
② Hilos paralelos: juntas tóricas, lavadoras o pisos. etc.
③ Sellado de metal de roscas rectas/cónicas (roscas machos cónicos versus roscas de tubería hembra recta).
※ 3) El sellador es para evitar fugas para garantizar el sellado. Threadlocker es apretar hilos para evitar aflojamiento.
※ 4) Los adaptadores permiten compatibilidad con componentes de diferentes hilos o tamaños.
