Una pinza neumática debe seleccionarse a partir de la pieza y el movimiento de la máquina , no solo del tamaño del orificio. Primero verifique la forma de la pieza, el peso, la superficie, la dirección de agarre, la aceleración, la presión de aire disponible y dónde los dedos tocan la pieza.
Luego confirme tres cosas: suficiente fuerza de agarre utilizable, , suficiente recorrido de la mandíbula para cargar y liberar cada tamaño de pieza, y una respuesta segura si se pierde presión de aire. Un número de catálogo no puede demostrar que la configuración completa funcionará.
| Necesidad de pieza o máquina | Punto de partida común | Lo que aún debe comprobarse |
|---|---|---|
Piezas prismáticas con dos lados accesibles. | Pinza paralela de dos mandíbulas | Agarre externo o interno, saliente de los dedos, carrera y tolerancia de pieza |
Piezas redondas o cilíndricas que necesitan centrado | Pinza centrada de tres dedos | Rango de diámetro, requisitos de centrado, daños en la superficie y perfil de la mandíbula |
Varios tamaños de piezas en una estación | Pinza de gran apertura o de carrera larga | Tiempo de viaje adicional, masa de los dedos, guía e impacto de cierre |
Espacio de instalación vertical muy limitado | Pinza paralela de perfil bajo | Rigidez de montaje, carrera disponible, posición del sensor y recorrido de la manguera |
Las mandíbulas deben alejarse de un accesorio. | Pinza angular o angular de 180 grados | Envolvente durante todo el movimiento, ángulo de apertura y espacio libre de colisión. |
La transferencia vertical o la caída de una pieza crean un peligro | Diseño a prueba de fallos, no sólo una pinza más grande | Opción de resorte, válvula de retención o retención de presión, soporte de piezas y evaluación de riesgos |
Las pastillas planas dependen principalmente de la fricción; Los dedos con forma pueden soportar la carga a través de la geometría de la pieza.
Los dedos cambian el comportamiento de la pinza. Los dedos largos ejercen más influencia sobre la guía de la mandíbula. Los dedos pesados son más difíciles de arrancar y detener. Las piezas lisas o aceitosas también son más fáciles de deslizar que las secas y rugosas.
Antes de elegir un modelo, recopile:
Peso de la pieza y tamaño de agarre más pequeño/más grande.
Forma, material, superficie y centro de gravedad.
Agarre externo o interno y área de contacto permitida.
Dirección de la máquina, aceleración y velocidad del ciclo.
Un dibujo o foto clara de la pieza real.

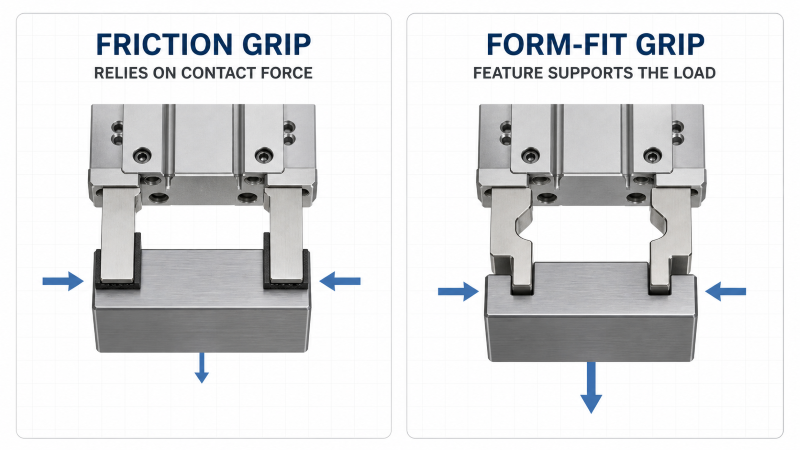

La forma de los dedos también importa . Las pastillas planas dependen principalmente de la fricción. Los dedos moldeados pueden engancharse en un hombro o ranura y soportar la carga mecánicamente. Las piezas frágiles, pulidas, recubiertas o de paredes delgadas pueden necesitar almohadillas más suaves y un área de contacto más grande, incluso cuando la pinza tiene suficiente fuerza.
La fuerza de agarre debe cubrir más que el peso de la pieza. . Arranques rápidos, paradas, vibraciones, impactos, cambios de presión de aire y una superficie resbaladiza pueden hacer que la pieza sea más difícil de sostener.
Compruebe estas cuatro entradas:
La carga creada por el peso de la pieza.
La carga extra por aceleración e impacto.
Cuánta fricción puede proporcionar la superficie de contacto.
Un margen de seguridad para cambios de presión, desgaste e incertidumbre.
Con dos dedos opuestos, ambos puntos de contacto pueden ayudar a sujetar la pieza sólo cuando se tocan correctamente y comparten la carga. Una mala alineación o un contacto desigual reducen la fuerza utilizable.
Antes de comparar dos valores de fuerza del catálogo, confirme:
Fuerza total o fuerza por mandíbula.
Fuerza de apertura o fuerza de cierre.
Pruebe la presión del aire.
Longitud de los dedos y distancia del punto de agarre.
SMC, Festo y SCHUNK publican estas condiciones porque la fuerza utilizable cambia cuando el punto de contacto se aleja de la cara de la mandíbula.

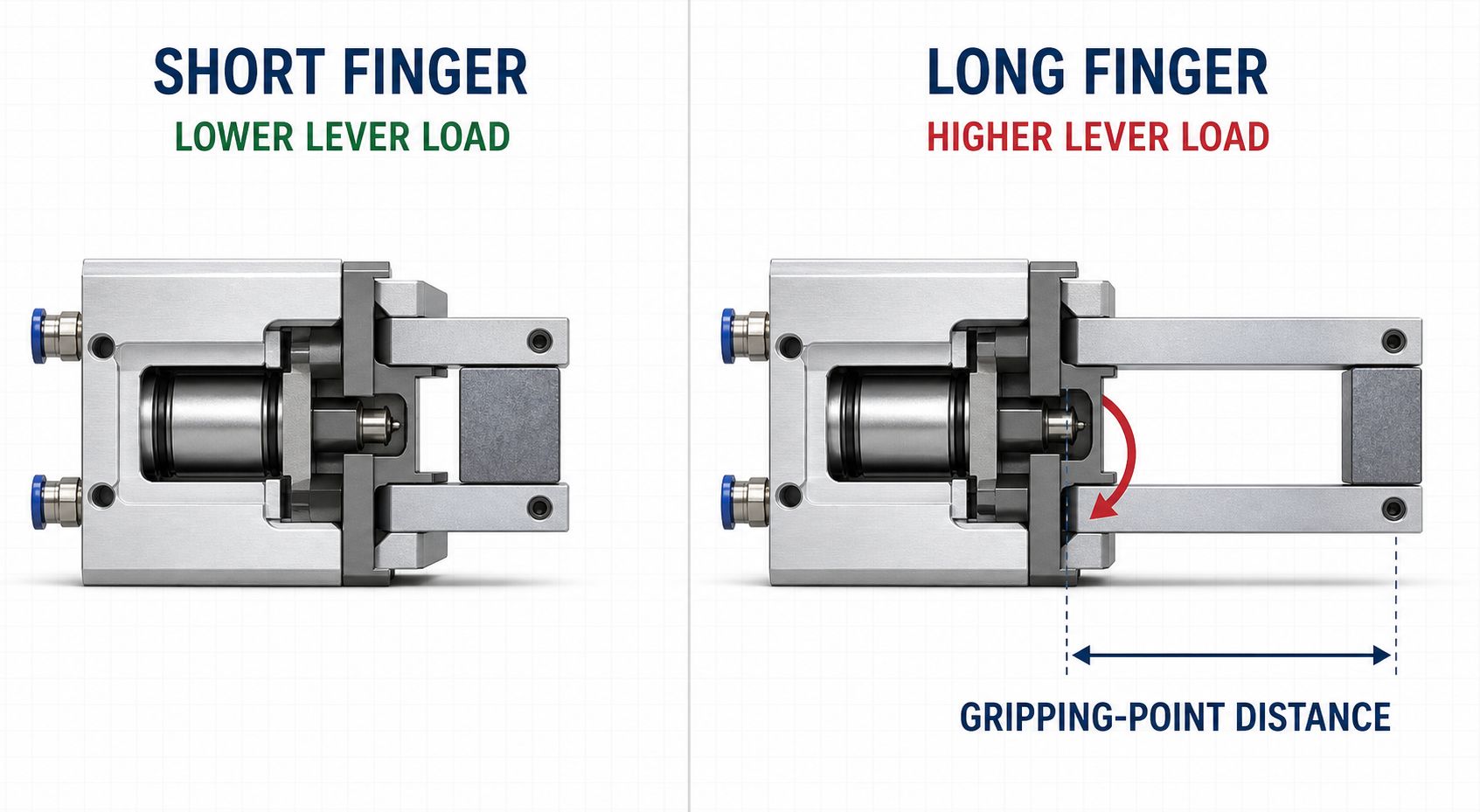

Un dedo más largo aumenta el apalancamiento y guía la carga en el mismo punto de agarre.
Un dedo largo funciona como una palanca larga. Coloca más carga en la guía de la mandíbula y puede reducir la carga que la pinza puede sostener de forma segura con la punta del dedo. Esta es la razón por la que los dedos personalizados pueden causar adherencia, desgaste prematuro o pérdida de fuerza utilizable incluso cuando el cuerpo de la pinza no ha cambiado.
Para reducir este riesgo:
Mantenga los dedos cortos y ligeros.
Coloque el punto de contacto cerca de la cara de la mandíbula.
Verifique el rango de puntos de agarre permitido por el fabricante.
Si es inevitable tener dedos largos, reduzca la aceleración y verifique la rigidez de los dedos, la fuerza y la carga guía permitida.
La carrera de la mandíbula es el movimiento necesario para cargar, agarrar y liberar todo el rango de tamaños de piezas. Verifique los tamaños de agarre más pequeños y más grandes, la tolerancia de las piezas, la forma de los dedos, el espacio libre de carga y si el catálogo indica carreras por mordaza o carreras totales.
Muy poca carrera: contacto incompleto, carga dura o falta de liberación de la parte más grande.
Demasiada carrera: tiempo de ciclo más largo, más impacto y una envolvente de máquina más grande.
Para piezas de varios tamaños, compare una pinza de amplia apertura con dedos intercambiables. La opción más sencilla suele ser más rápida y rígida.
Repetibilidad le indica la consistencia con la que las mandíbulas regresan a la misma posición en las condiciones de prueba establecidas. No es lo mismo que la precisión de posición absoluta y no prueba que toda la herramienta colocará la pieza dentro de la misma tolerancia.
La posición final de la pieza también depende de:
Mecanizado y doblado de dedos.
Espacio libre entre la guía de la mandíbula y rigidez de montaje.
Variación de tamaño y superficie de pieza.
Estabilidad de la presión del aire y punto de conmutación del sensor.
Si otro dispositivo localiza la pieza, es posible que no sea necesaria una repetibilidad de la mandíbula muy ajustada. Si la pinza centra la pieza para su inspección o montaje, la precisión del centrado se vuelve crítica.

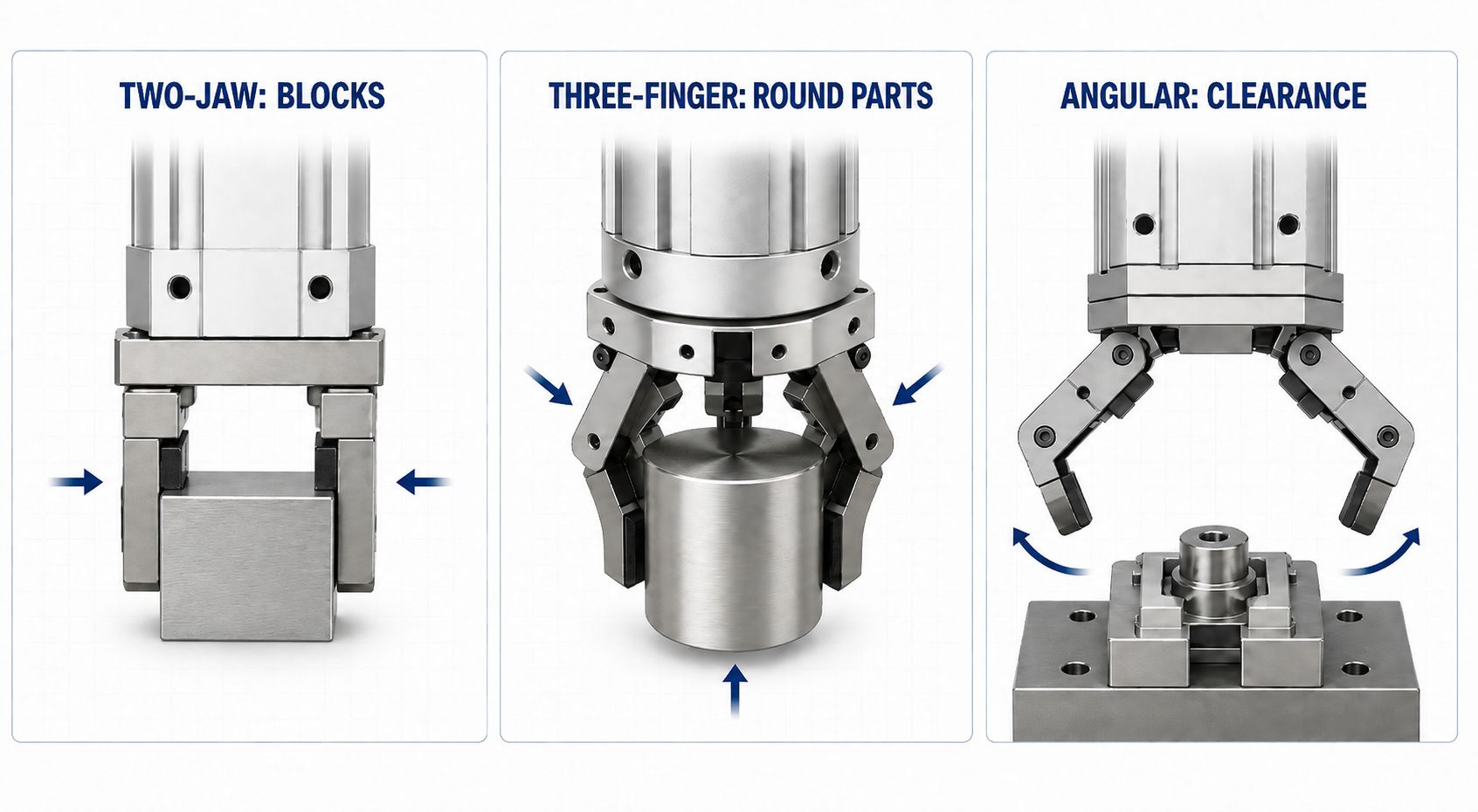

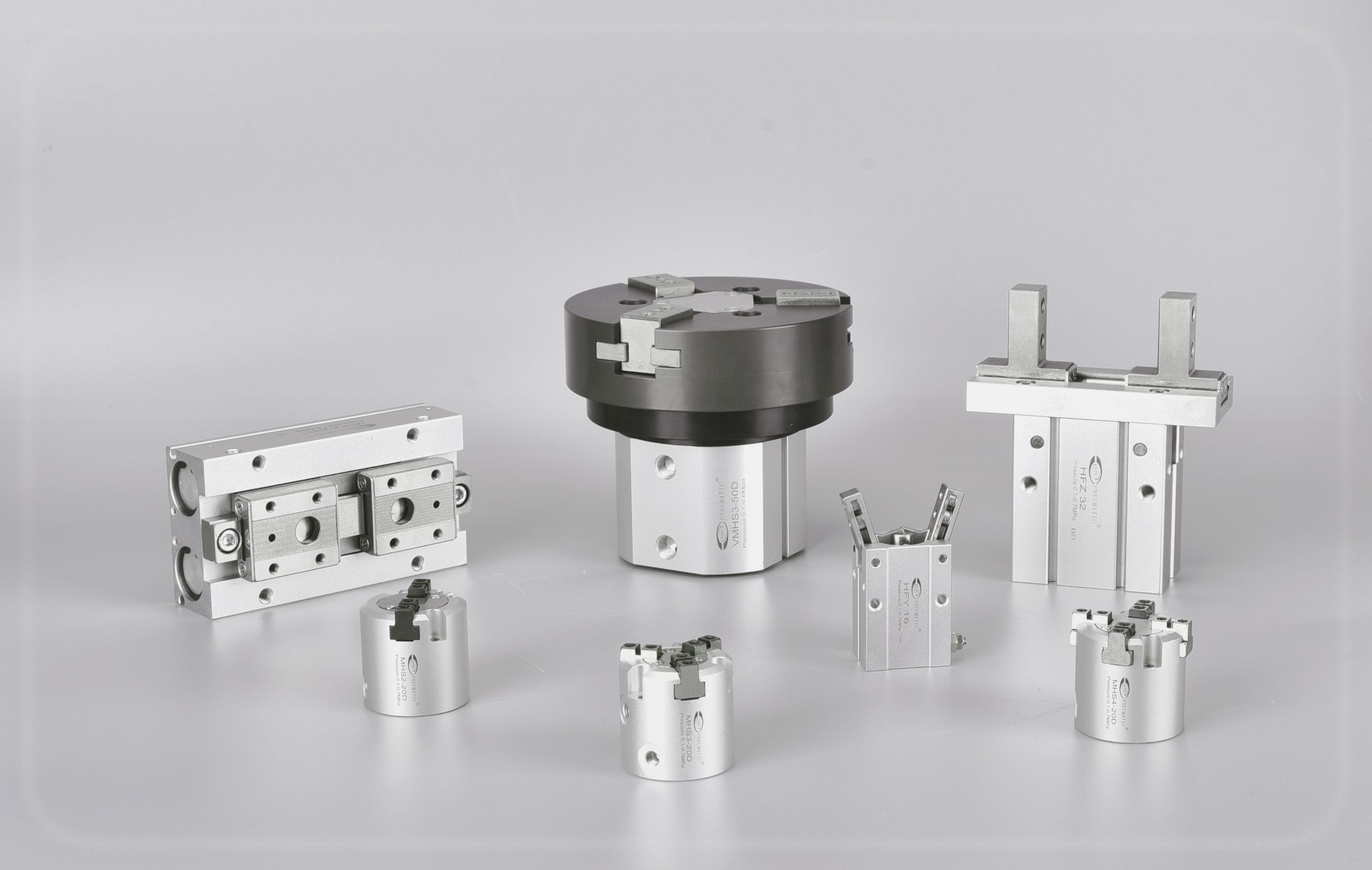

Elija el tipo de pinza según la forma de la pieza de trabajo y el espacio libre requerido.
Las pinzas paralelas de dos mordazas son el punto de partida habitual para bloques, placas, conectores, carcasas y muchos componentes mecanizados. Las mandíbulas permanecen paralelas durante el recorrido, lo que simplifica los dedos rectos y el agarre externo o interno. La gama actual de VPC incluye las familias paralelas compactas MHZ2 y HFZ .
Las pinzas céntricas de tres dedos se adaptan a piezas redondas, cilíndricas y algunas irregulares cuando el centrado automático es valioso . La familia de VPC MHS3 está posicionada para este tipo de pieza. Una disposición de tres dedos no elimina la necesidad de verificar el rango de diámetro, el perfil de los dedos, la presión de la superficie y los requisitos de centrado.
Las pinzas de amplia apertura y carrera larga son útiles cuando la estación maneja un rango dimensional grande o debe despejar una característica antes de cerrar. VPC enumera las familias MHZL2 y MHL2 para aplicaciones de amplia apertura. La compensación suele ser una envoltura más grande y más masa en movimiento, por lo que el tiempo de ciclo y las cargas personalizadas en los dedos merecen una atención especial.
Las pinzas de perfil bajo resuelven las limitaciones del embalaje en las que la altura total es más restrictiva que el ancho. La familia de VPC MHF ofrece disposiciones de carrera corta, media y larga. Verifique la manguera, el sensor, el montaje y el acceso de los dedos en el diseño real de la máquina en lugar de comparar únicamente la altura del cuerpo.
Los Pinza angular giran los dedos alejándolos de la pieza y pueden crear un espacio de carga útil. VPC enumera las familias angulares de 180 grados HFY y MHW2 . Verifique todo el sobre barrido; una mandíbula abierta puede chocar con un dispositivo incluso cuando encaja en la posición cerrada.
El tiempo de apertura o cierre del catálogo normalmente cubre sólo el cuerpo de la pinza en las condiciones de prueba establecidas. El ciclo de la máquina también incluye:
Respuesta de la válvula solenoide.
Llenado y escape de aire a través del tubo.
Retardo del PLC y del sensor.
Movimiento del robot y peso de los dedos personalizado.
Para una estación rápida, pruebe el circuito de aire completo. Los tubos cortos, suficiente flujo de válvula, dedos más ligeros y escape controlado pueden mejorar la respuesta más que una pinza más grande. Aumentar la presión no solucionará una válvula de tamaño insuficiente o un tubo restrictivo; solo puede aumentar el impacto y el desgaste.
Un sensor de mandíbula abierta o cerrada confirma la posición, no la fuerza de agarre . Si la máquina debe confirmar que una pieza está presente, es posible que necesite un sensor de posición intermedia, un sensor externo, visión artificial u otra verificación. Confirme también la dirección del cable, el tipo de conector y la posición de aprendizaje antes de finalizar la herramienta.
Para la manipulación vertical o cualquier pieza que pueda herir a alguien o dañar el equipo si se cae, la pérdida de presión debe tratarse como un problema de seguridad de la máquina.
Las posibles medidas incluyen una pinza asistida por resorte, un circuito de retención de presión, una válvula de retención, un soporte mecánico o un receptor de piezas.
La elección correcta depende de la evaluación de riesgos.
Más fuerza de agarre por sí sola no es una solución completa a prueba de fallos.
El polvo, las virutas, el refrigerante, el lavado, la atmósfera corrosiva, las salpicaduras de soldadura y la temperatura pueden cambiar el intervalo de mantenimiento y la pinza adecuados. Confirme si la guía y los sellos están protegidos para el entorno real. Mantenga el suministro de aire dentro de los requisitos de filtración y lubricación especificados , evite cargar las mordazas de lado e inspeccione los sujetadores tipo dedo y las almohadillas de contacto como parte del mantenimiento preventivo.
Las declaraciones sobre el ciclo de vida sólo tienen sentido cuando se indican la carga, la presión, la carrera, la masa de los dedos, el punto de agarre, la velocidad, el entorno y las condiciones de mantenimiento. Para programas OEM de gran volumen , solicite la validación específica de la aplicación y acuerde las condiciones de prueba antes de tratar el recuento de ciclos como criterio de aceptación.
Necesidad de aplicación | Familia VPC para evaluar | Verificación final requerida |
|---|---|---|

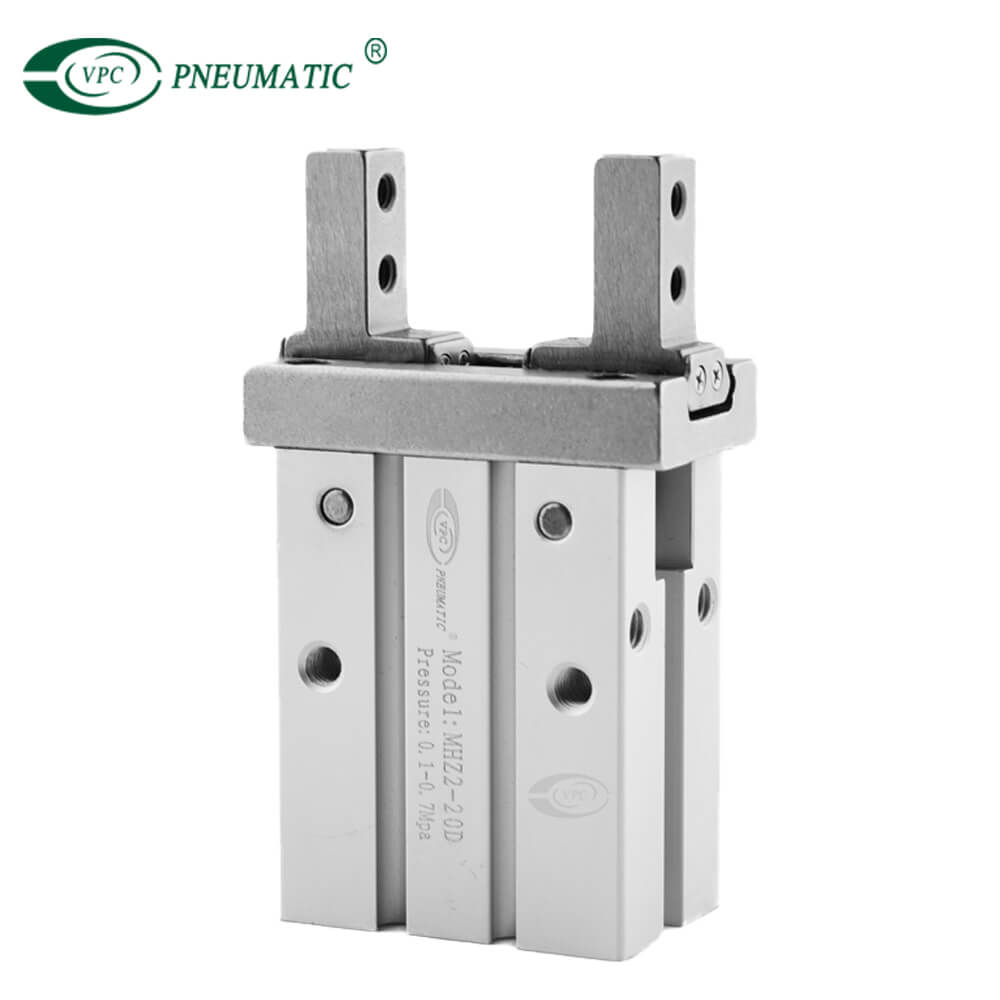

Agarre paralelo compacto | MHZ2, HFZ | Carrera, curva de fuerza, punto de agarre, orificio, sensor y montaje |
Amplia apertura | MHZL2, MHL2 | Rango parcial, recorrido total, masa de los dedos, tiempo de apertura y envolvente |
Instalación de bajo perfil | MHF | Altura del cuerpo, opción de carrera, acceso al montaje y enrutamiento del sensor |
Centrado de piezas redondas | MHS3 | Rango de diámetro, tolerancia de centrado, presión de contacto y geometría de los dedos |
Juego angular | HFY, MHW2 | Ángulo de apertura, envolvente de barrido, fuerza de contacto y espacio libre de colisión |
Alta demanda de tenencia | Configuración candidata MHT2 | Mecanismo exacto, rango de presión, método de sujeción, requisitos de seguridad y hoja de datos actual |
Esta tabla es un punto de partida de la aplicación, no una declaración de intercambiabilidad directa con otra marca. Una decisión de reemplazo debe comparar las dimensiones de montaje, las posiciones de los puertos, la interfaz de la mandíbula, la carrera, la curva de fuerza, el sensor, el rango de presión y el riesgo de la máquina.
Envíe estos detalles para su selección o cotización:
Plano de pieza o fotografías claras, peso, material y superficie.
Dimensiones de agarre más pequeñas y más grandes.
Agarre externo o interno y orientación de la máquina.
Aceleración, tiempo de ciclo objetivo y presión de aire disponible.
Longitud, peso y distancia del punto de agarre de los dedos.
Entorno, necesidades de sensores, necesidades de seguridad ante pérdida de presión, montaje, modelo objetivo y cantidad.
1. ¿Puedo seleccionar una pinza neumática únicamente por el peso de la pieza de trabajo?
No.
El peso es sólo el punto de partida.
Verifique también la dirección de agarre, la aceleración, la fricción, la longitud de los dedos, la presión del aire, el impacto y el riesgo de caída.
2. ¿Es siempre mejor una pinza de tres dedos para piezas redondas?
A menudo es más fácil centrar piezas cilíndricas con tres dedos, pero dos mandíbulas perfiladas pueden ser más rápidas, sencillas o compactas. La tolerancia de centrado requerida y la geometría de la pieza deciden la mejor opción.
3. ¿Un mayor recorrido de la mandíbula hace que la pinza sea más segura?
No necesariamente. Un golpe adicional puede aumentar el tiempo de viaje, el impacto y la envolvente . La carrera correcta supera todo el rango de tolerancia y permite una carga y liberación confiables sin movimientos innecesarios.
4. ¿Se puede utilizar la repetibilidad como precisión de posicionamiento?
No . Repetibilidad describe la coherencia en condiciones definidas. La posición absoluta, el centrado, la desviación de los dedos, la variación de la pieza y la tolerancia de las herramientas deben evaluarse por separado.
5. ¿Puede un detector magnético confirmar que la pieza está sujeta de forma segura?
Un interruptor puede confirmar la posición de la mandíbula o una posición enseñada, pero no mide directamente la fuerza de agarre . Las aplicaciones críticas pueden necesitar presión, posición, visión o verificación de fuerza adicionales.
6. ¿Puede una pinza VPC reemplazar un modelo de SMC, Festo u otra marca?
Posiblemente, pero sólo después de una comprobación modelo por modelo..
Compare las condiciones de montaje, interfaz de mordaza, puertos, carrera y fuerza.
Confirme los sensores, el rango de presión, las dimensiones y el riesgo de la máquina.
Una apariencia o un tamaño de orificio similares no son suficientes.
7. ¿Qué suele causar el desgaste prematuro de las pinzas?
Dedos largos o pesados.
Carga lateral, impacto fuerte o orientación deficiente.
Polvo, astillas, refrigerante u otra contaminación.
Presión o tasa de ciclo fuera de las condiciones validadas.
8. ¿Cuál es la forma más rápida de obtener una recomendación confiable?
Envíe el dibujo de la pieza, el peso y el rango de tamaño.
Indique la dirección de agarre, la aceleración, el tiempo del ciclo y la presión del aire.
Incluya la idea del dedo, el entorno, las necesidades del sensor y el modelo actual.
Esto evita la selección a partir del tamaño del orificio o de un solo valor de fuerza del catálogo..
