| Medio de trabajo: | |
|---|---|
| Tipo de actuación: | |
| Temperatura de trabajo: | |
| Repetibilidad : | |

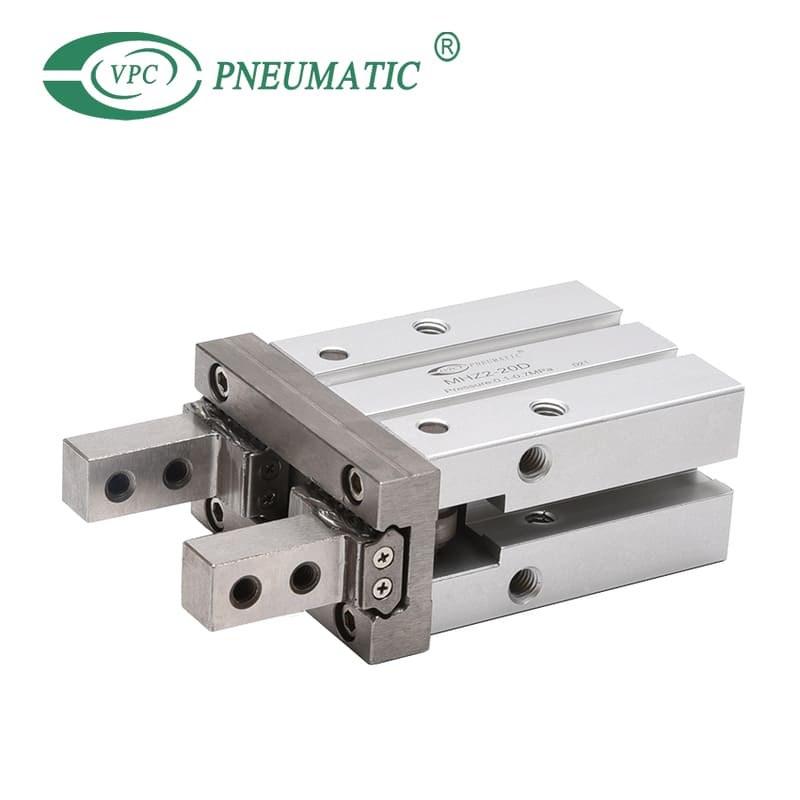

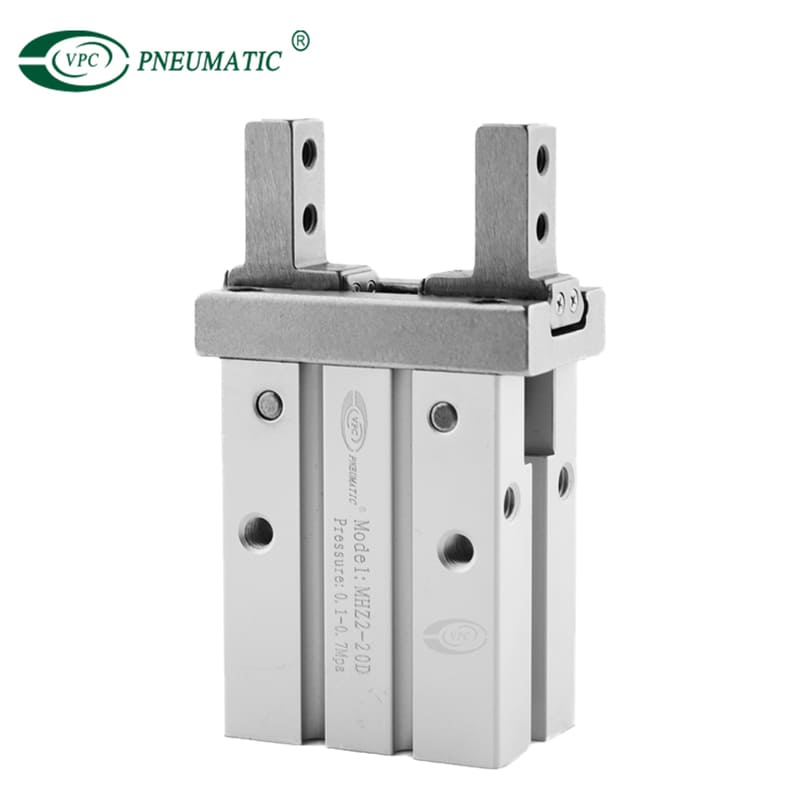

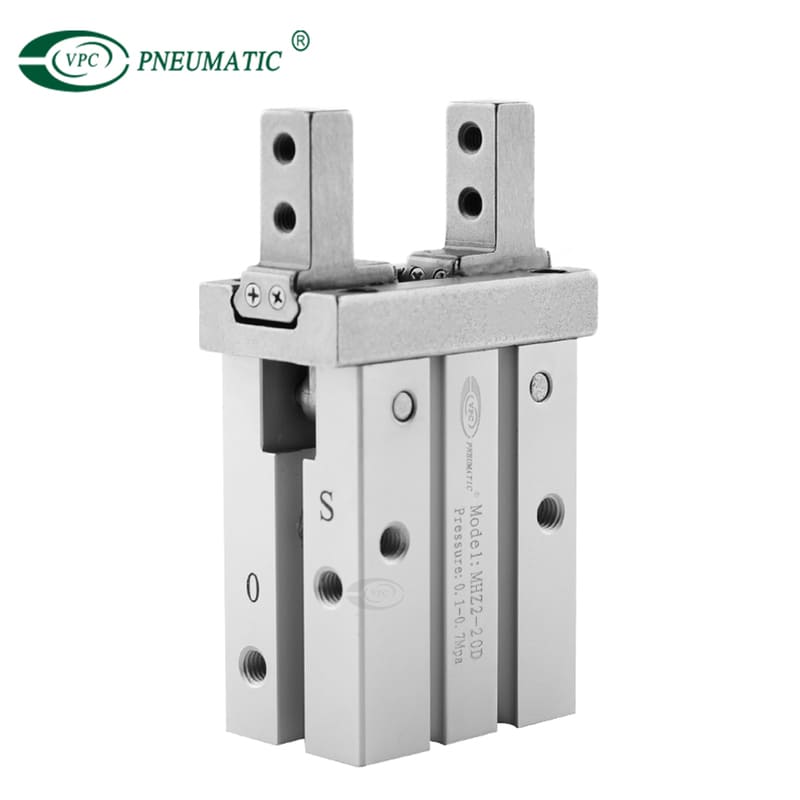

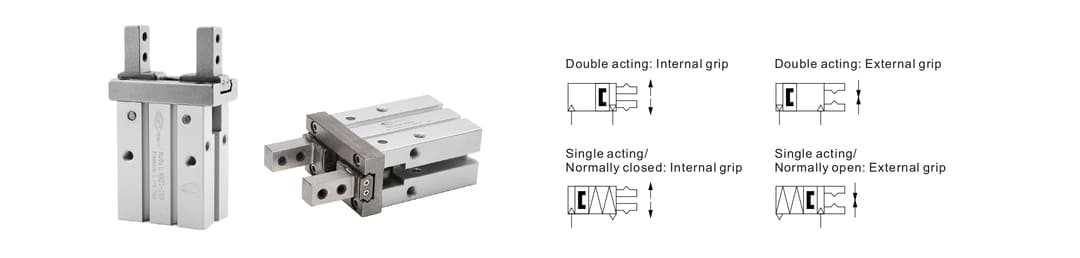

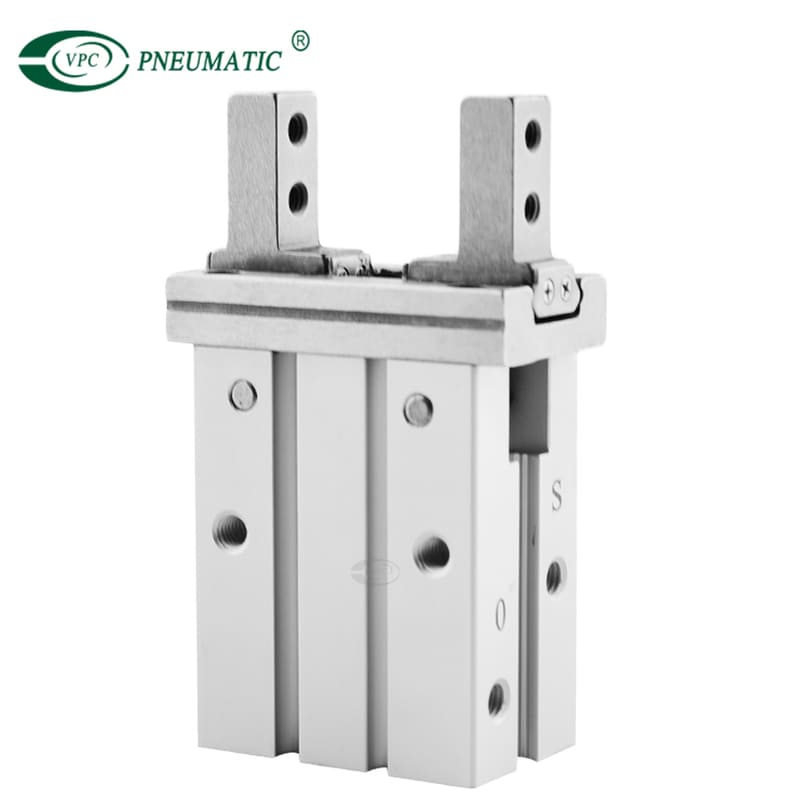

Descripción del Producto
Especificaciones del producto
| Medio de trabajo | Aire | ||
| Presión de funcionamiento | Actuación doble | Ф6: 0.15 a 0.7 MPa φ10: 0.2 a 0.7 MPa φ16 a φ40: 0.1 a 0.7 MPa | |
| Actuación individual | Normalmente abierto | Φ6: 0.3 a 0.7 MPa φ10: 0.35 a 0.7 MPa φ16 a φ40: 0.25 a 0.7 MPa | |
| Normalmente cerrado | |||
| Temperatura de trabajo | -10 a 60 ℃ | ||
| Repetibilidad | Φ6 a φ25: ± 0.01 mm φ32, φ40: ± 0.02 mm | ||
| Max. frecuencia operativa | Φ6 a φ25: +0.01 mm φ32, φ40: ± 0.02 mm | ||
| Lubricación | No requerido | ||
| Acción | Actuación doble/actuación individual | ||
※ Use la pinza con cubierta de polvo cuando se use en un lugar donde puede haber polvo.
| Acción | Modelo | Tamaño de orificio (mm) | Fuerza de agarre* | Carrera de apertura/ cierre (ambos lados) (mm) | Peso (g) | ||
| Fuerza de agarre por valor efectivo (n) | |||||||
| Externo | Interno | ||||||
| Actuación doble | MHZ2-6D | 6 | 3.3 | 6.1 | 4 | 27 | |
| MHZ2-10D (N) | 10 | 11 | 17 | 4 | 55 | ||
| MHZ2-16D (N) | 16 | 34 | 45 | 6 | 115 | ||
| MHZ2-20D (N) | 20 | 42 | 66 | 10 | 230 | ||
| MHZ2-25D (N) | 25 | 65 | 104 | 14 | 420 | ||
| MHZ2-32D | 32 | 158 | 193 | 22 | 715 | ||
| MHZ2-40D | 40 | 254 | 318 | 30 | 1275 | ||
| Actuación individual | Normalmente abierto | MHZ2-6S | 6 | 1.9 | - | 4 | 27 |
| MHZ2-10S (N) | 10 | 7.1 | 4 | 55 | |||
| MHZ2-16S (N) | 16 | 27 | 6 | 115 | |||
| MHN2-20S (N) | 20 | 33 | 10 | 235 | |||
| MHZ2-25S (N) | 25 | 45 | 14 | 425 | |||
| MHZ2-32S | 32 | 131 | 22 | 760 | |||
| MHZ2-40S | 40 | 217 | 30 | 1370 | |||
| Normalmente cerrado | MHZ2-6C | 6 | - | 3.7 | 4 | 27 | |
| MHZ2-10C (N) | 10 | 13 | 4 | 55 | |||
| MHZ2-16C (N) | 16 | 38 | 6 | 115 | |||
| MHZ2-20C (N) | 20 | 57 | 10 | 235 | |||
| MHZ2-25C (N) | 25 | 83 | 14 | 425 | |||
| MHZ2-32C | 32 | 161 | 22 | 760 | |||
| MHZ2-40C | 40 | 267 | 30 | 1370 | |||
* Valores basados en una presión de 0.5 MPa, punto de agarre L = 20 mm, en el centro de accidente cerebrovascular

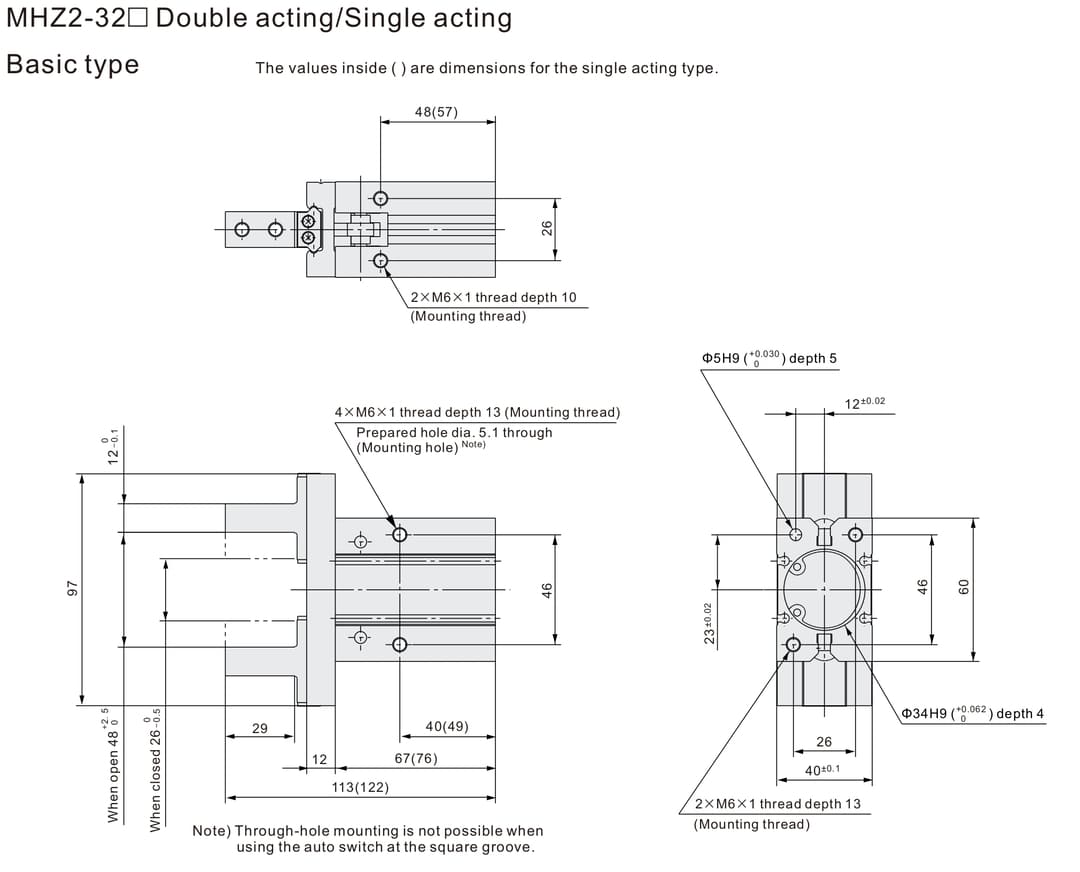

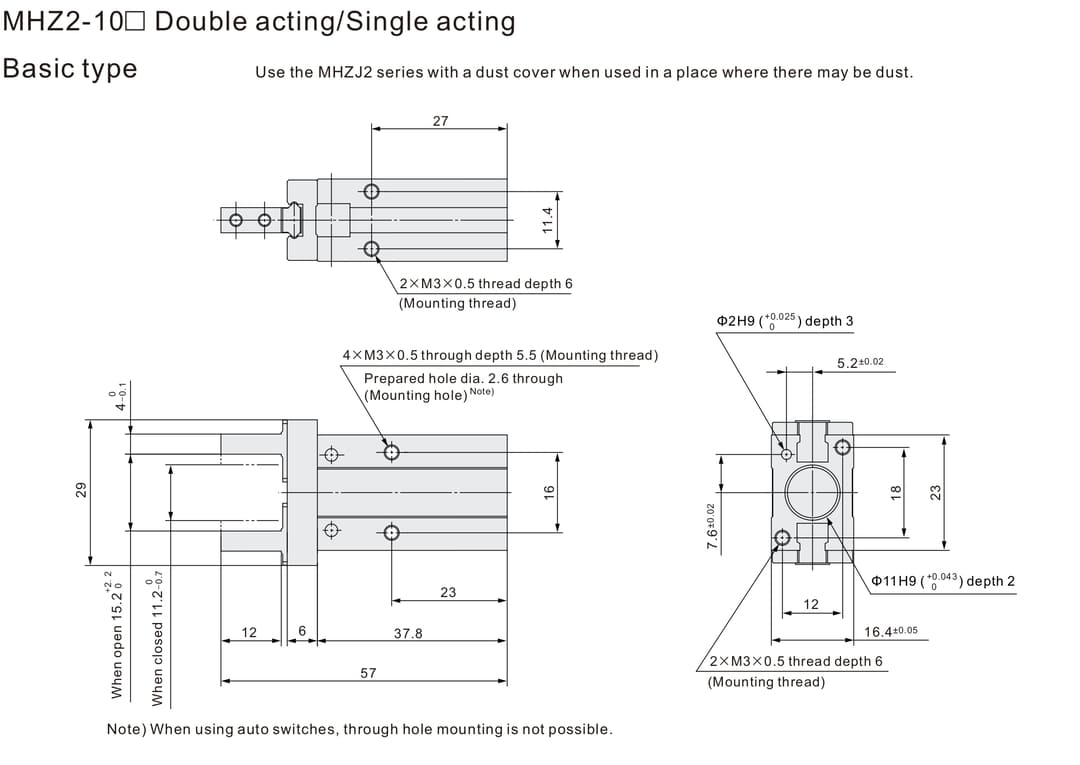

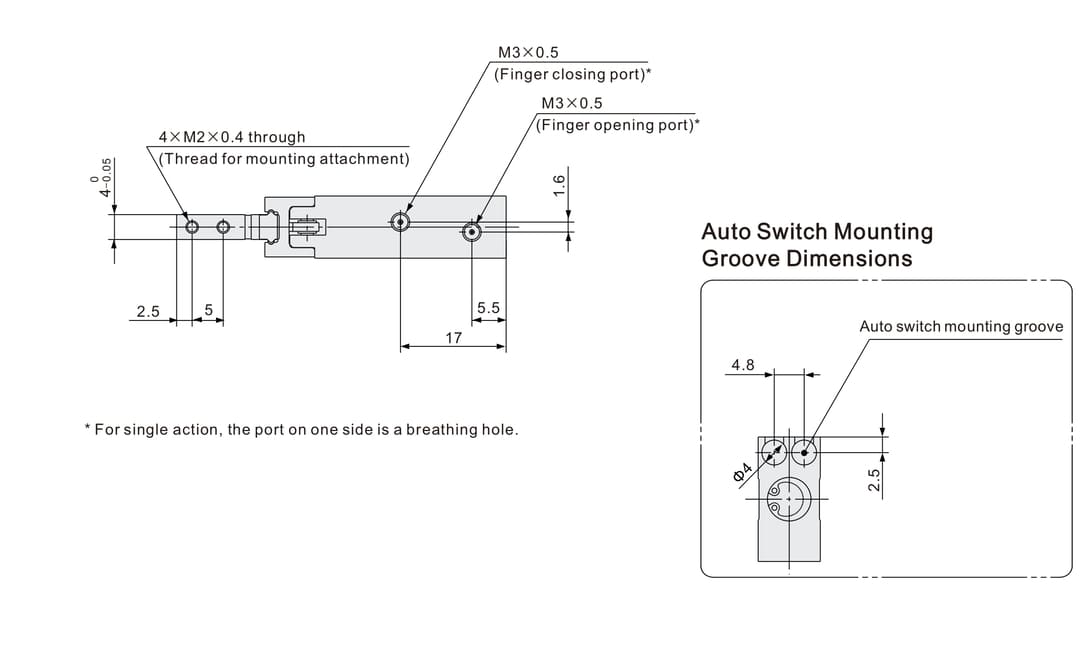

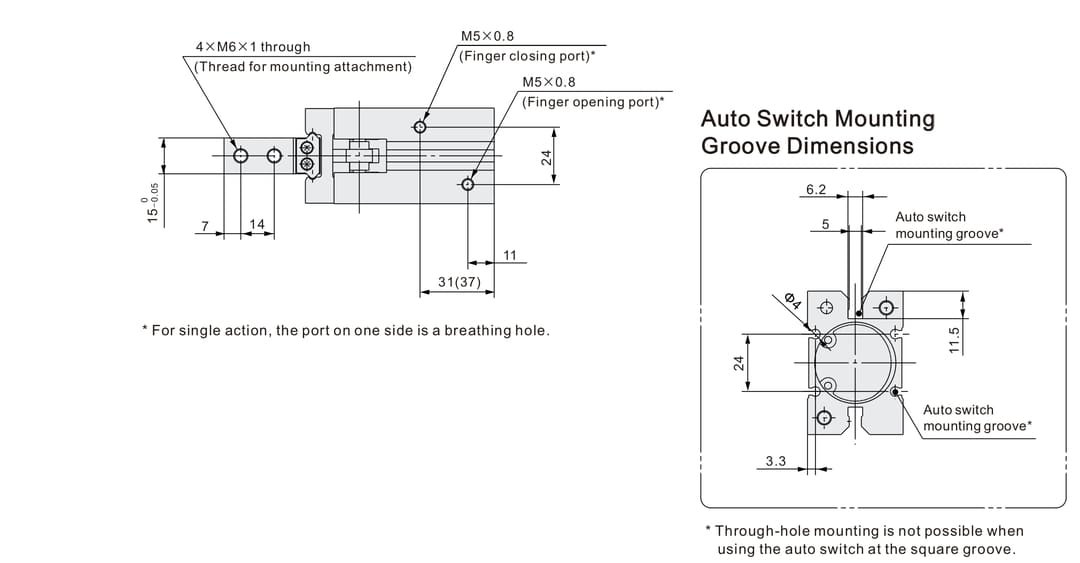

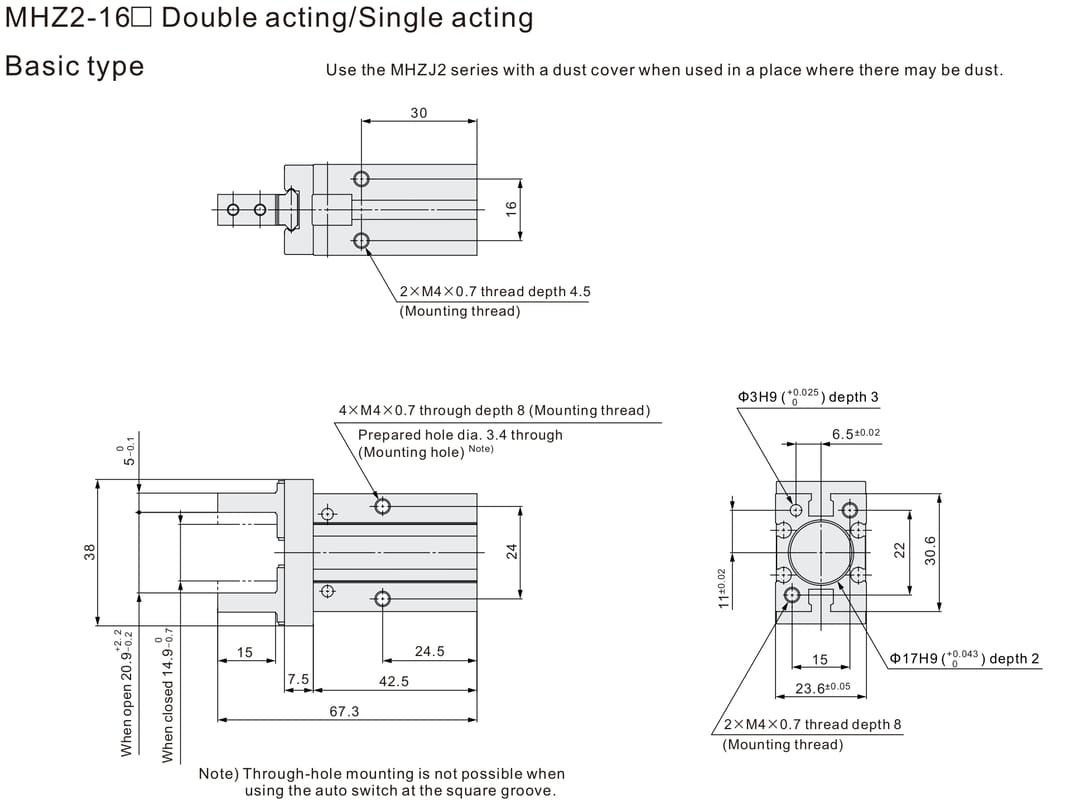

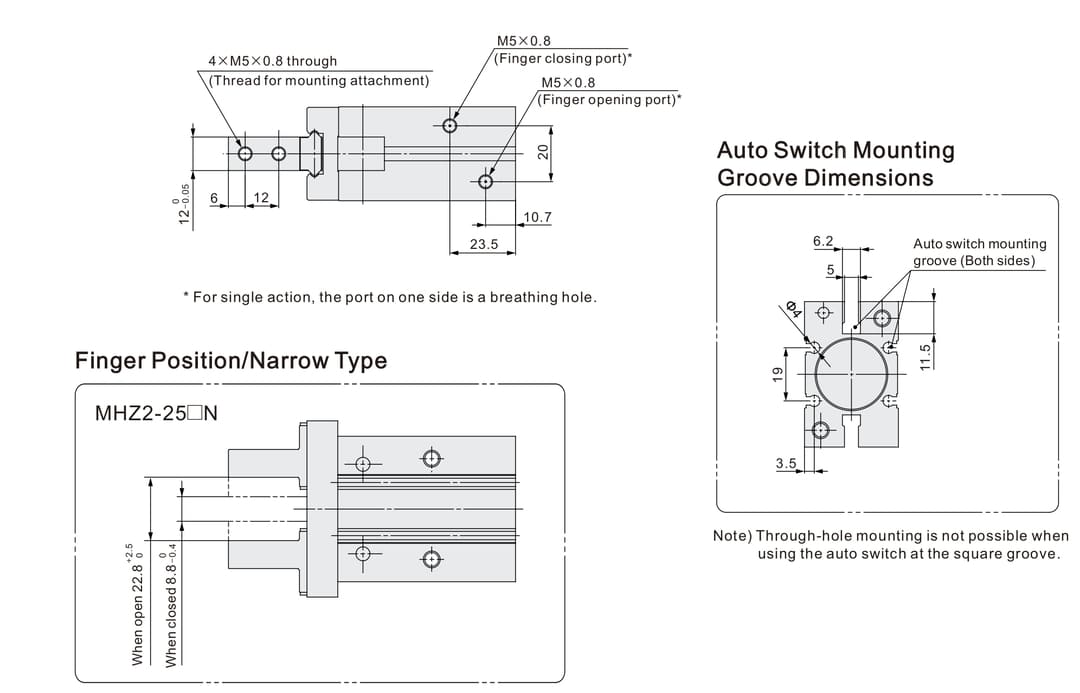

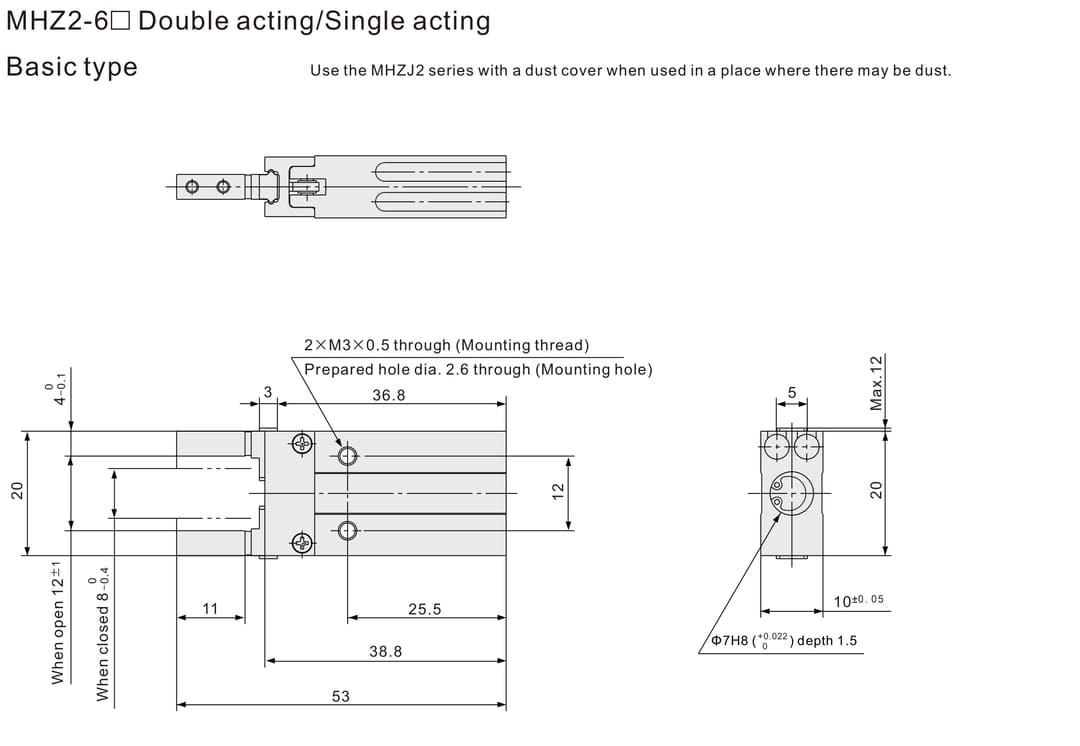

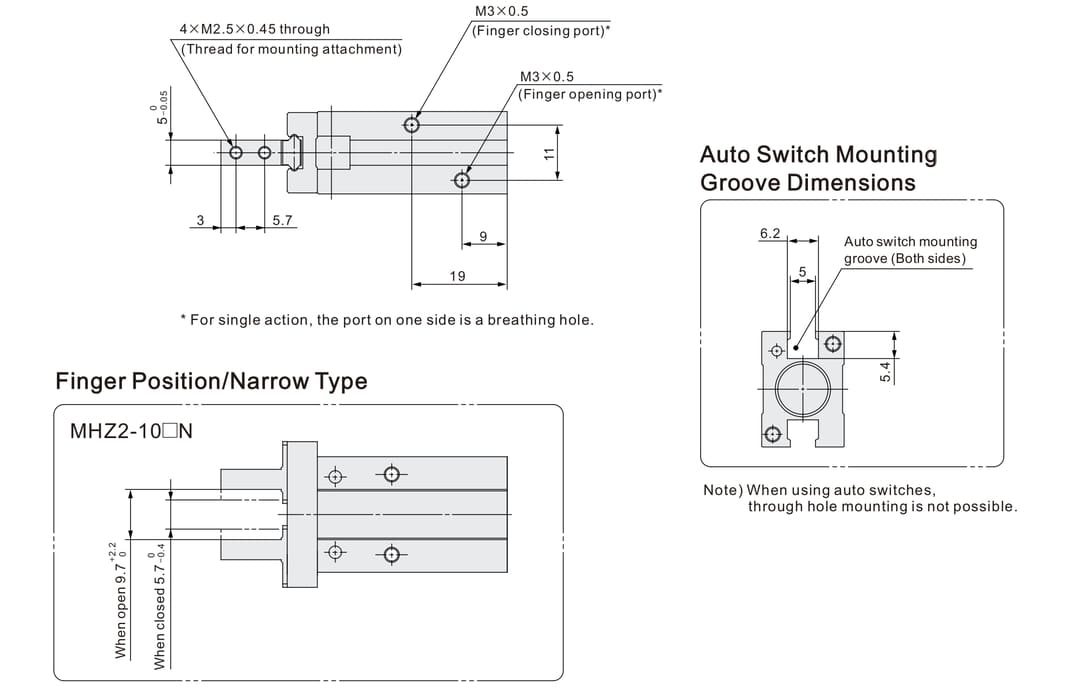

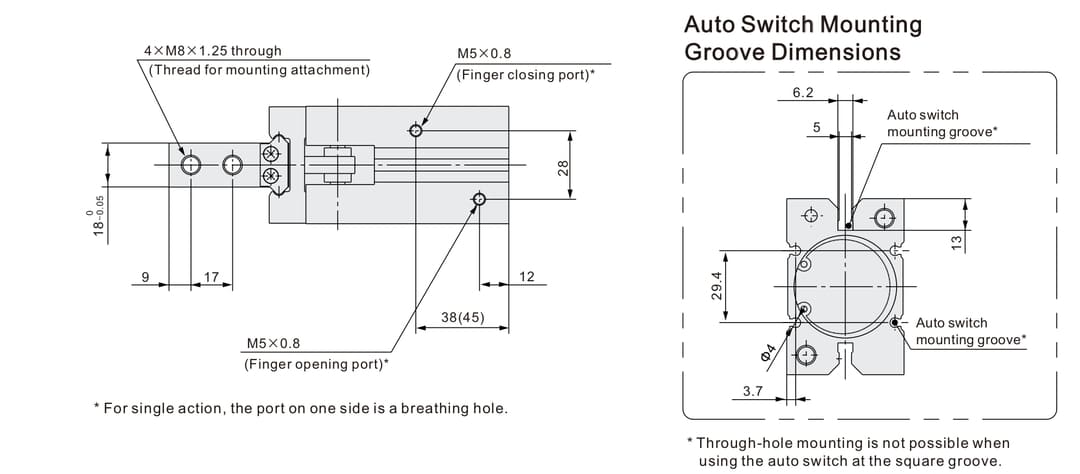

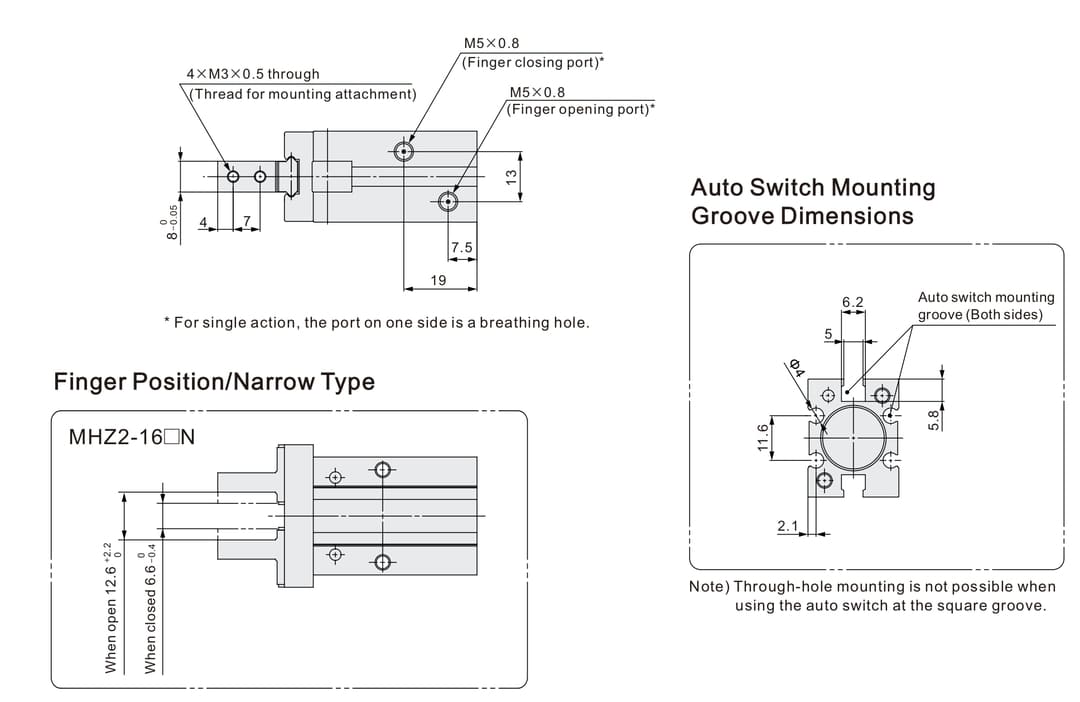

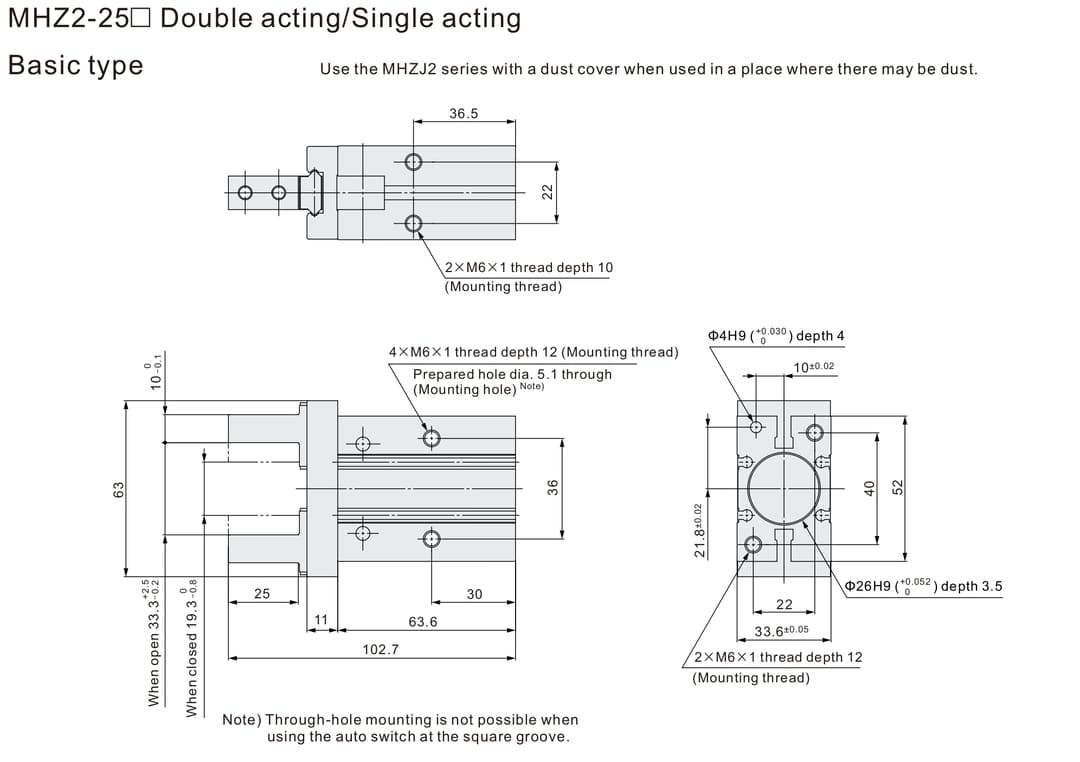

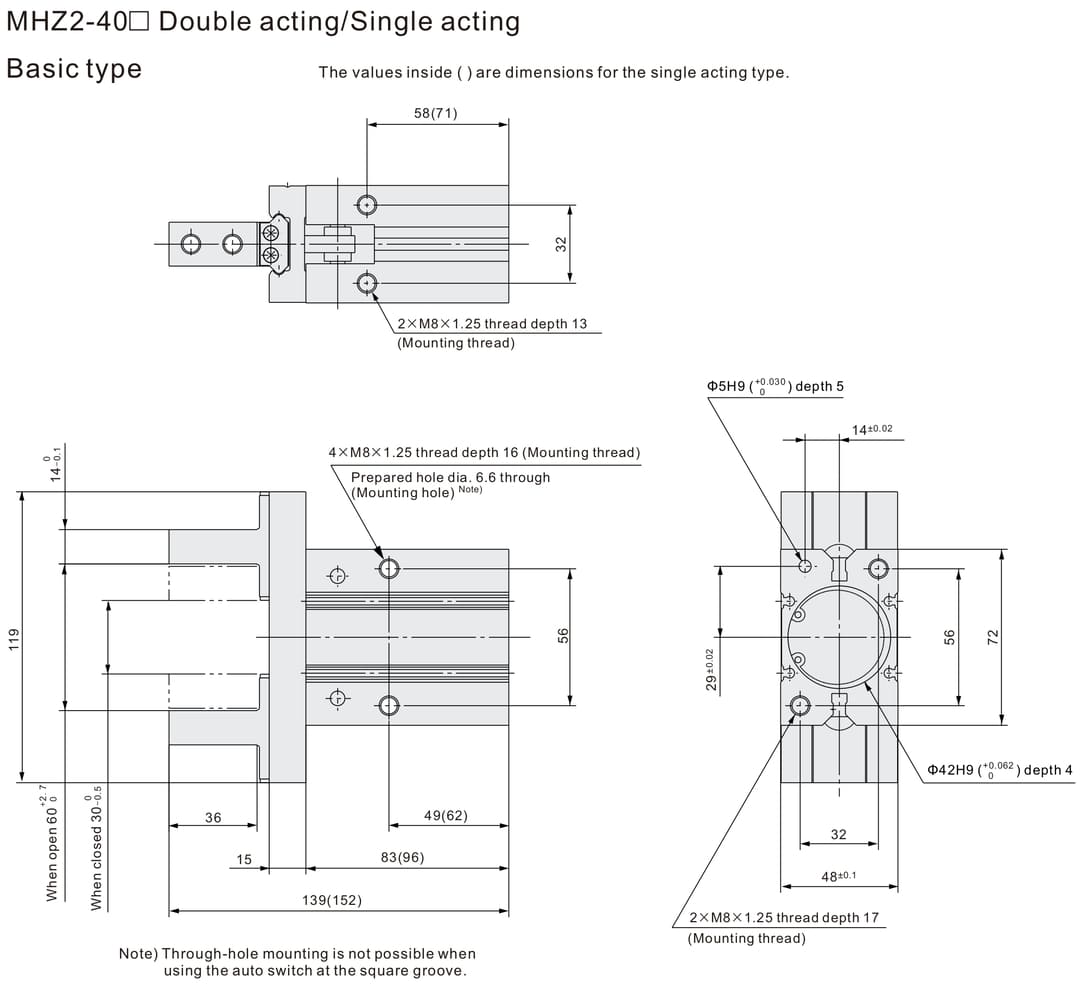

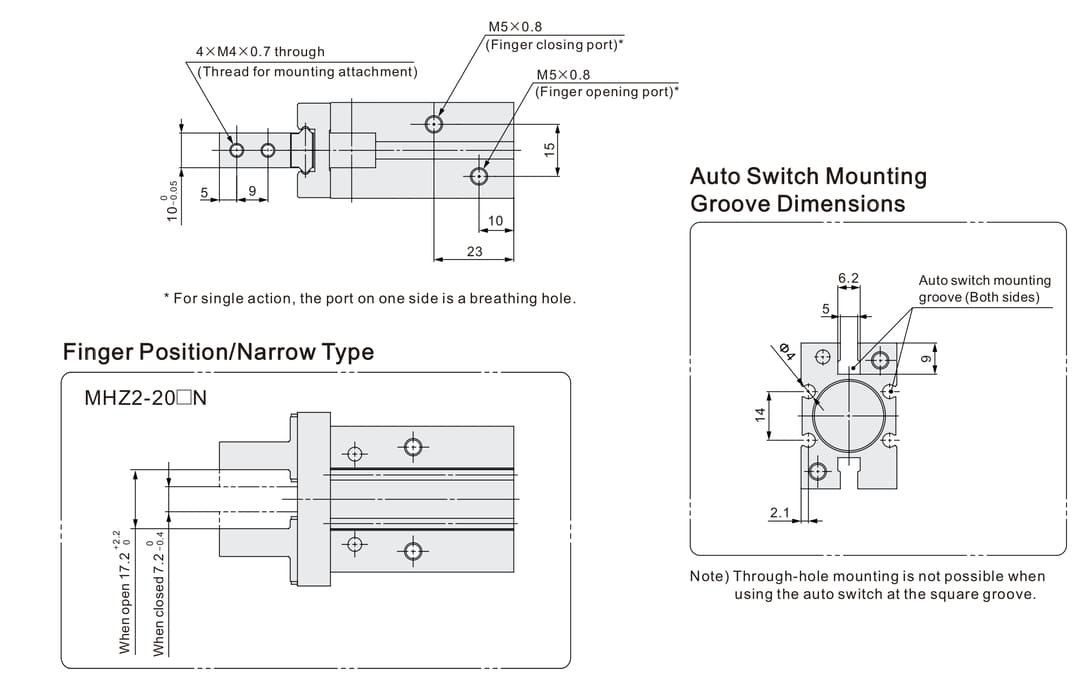

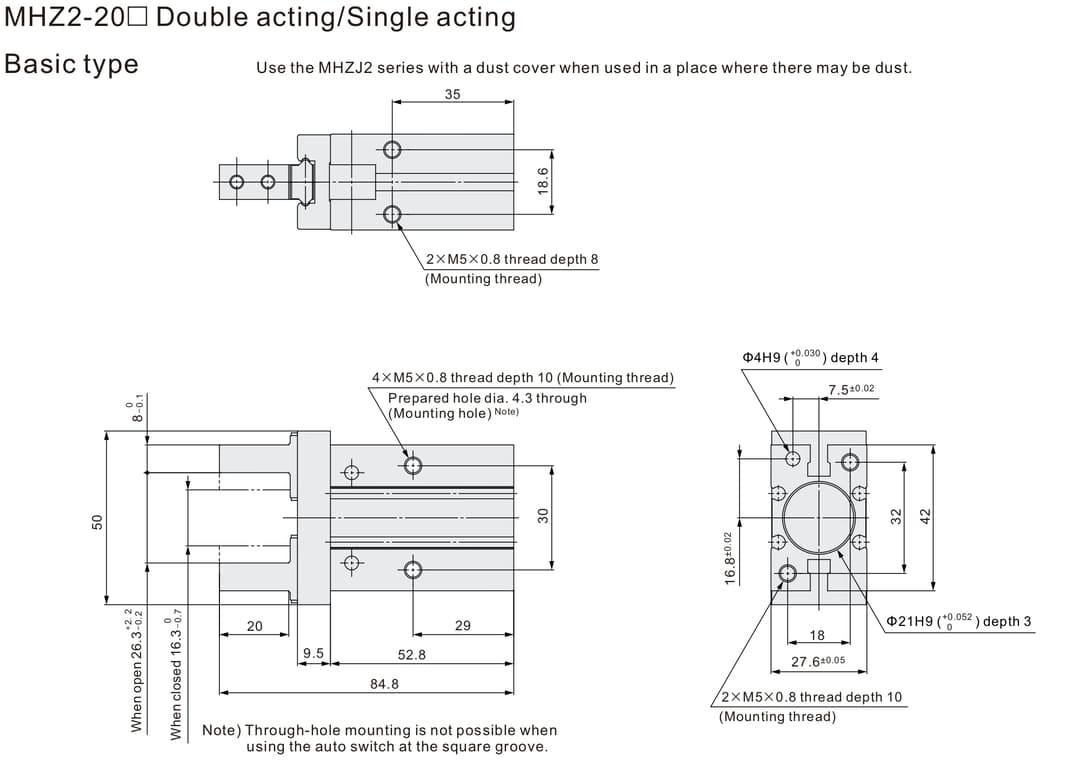

Dimensiones principales
