Unidad de preparación de aire FRL: errores de configuración que matan los componentes neumáticos

Sitio web oficial para México: https://vpc-pneumatic.mx/

La causa más común de falla prematura de los componentes neumáticos no son las piezas baratas: es aire comprimido contaminado, no regulado o mal lubricado. Una unidad FRL (filtro-regulador-lubricador) correctamente dimensionada y mantenida previene la gran mayoría de fallas de válvulas solenoides, desgaste de sellos de cilindros y obstrucciones del generador de vacío que afectan a las líneas de producción automatizadas. Sin embargo, en las encuestas de campo entre equipos de mantenimiento industrial, los errores de configuración de FRL son la causa principal que con mayor frecuencia se pasa por alto.

1. Sin FRL en absoluto, o el tipo incorrecto para su aplicación

Qué sale mal : un fabricante de máquinas conecta válvulas y cilindros neumáticos directamente al cabezal de aire del taller. En cuestión de semanas: las partículas de óxido atascan los carretes de las válvulas solenoides, el agua condensada corroe los cilindros internamente y las juntas tóricas secas se agrietan sin lubricación.

La configuración mínima viable para cualquier sistema neumático:

• Cada máquina necesita como mínimo un filtro + regulador (unidad FR o AFR).

• El lubricador solo es necesario si sus componentes requieren aire lubricado.

Advertencia : una vez que se introduce neblina de aceite, todos los componentes posteriores deben ser compatibles; nunca mezcle componentes lubricados y no lubricantes en la misma rama. Tanto SMC como Festo especifican: si se cambia a funcionamiento sin lubricación, reemplace todos los tubos y accesorios aguas abajo para eliminar los residuos de aceite.

Grado de filtración por aplicación :

2. Unidad FRL instalada al revés, de lado o demasiado lejos de la máquina

Qué sale mal :

• Flujo hacia atrás : el aire entra por el puerto de salida. El filtro no puede separar el agua, el regulador no puede controlar la presión y el lubricador gotea aceite dentro del regulador en lugar de hacerlo aguas abajo. Muchas unidades tienen flechas IN → OUT introducidas en el cuerpo; ignorarlas significa cero filtración y regulación.

• El recipiente no apunta hacia abajo : el recipiente del filtro debe mirar verticalmente hacia abajo (±5° como máximo según las especificaciones de Festo) para que el condensado se recoja y drene. Un filtro lateral o invertido deja pasar el agua directamente.

• Unidad demasiado lejos del punto de uso : cada metro de tubería entre el FRL y sus válvulas agrega pérdida por fricción y caída de presión. Para líneas de más de 5 a 10 metros, instale un filtro regulador secundario cerca de la máquina, no solo en la sala de compresores.

La solución : Monte el FRL a 3 metros de la entrada de aire principal de la máquina , verticalmente, con la taza hacia abajo. Deje espacio libre debajo del recipiente para la operación de drenaje manual (como mínimo 50 mm). Utilice el soporte de montaje correcto: tanto la serie SMC AC como la Festo FRC-D incluyen soportes de pared/panel exclusivos.

3. Regulador configurado demasiado alto, demasiado bajo o 'Configurado y olvidado'

Qué sale mal :

• Demasiado alta : el exceso de presión acelera el desgaste del sello del cilindro, aumenta el consumo de aire y puede exceder los valores nominales de presión de los componentes. Los cilindros neumáticos estándar tienen una capacidad nominal de 1,0 MPa; el funcionamiento continuo a 0,9 MPa casi no deja margen de seguridad.

• Demasiado bajo : por debajo de la presión operativa mínima de las válvulas aguas abajo (normalmente 0,15 a 0,2 MPa para válvulas de carrete operadas por piloto), los solenoides hacen clic pero los carretes no cambian. Los cilindros pierden fuerza y ​​velocidad.

• 'Establecido y olvidado' : Los resortes del regulador se fatigan con el tiempo. Un regulador fijado en 0,5 MPa hace dos años puede estar entregando 0,35 MPa hoy. Sin un manómetro, nunca lo sabrías hasta que las piezas comiencen a caer.

Mejores prácticas :

• Establezca la presión de trabajo en 0,4–0,6 MPa (4–6 bar) para neumática general; este es el punto óptimo para la mayoría de los componentes de SMC y Festo.

• Siempre ajuste la presión mientras aumenta : girar la perilla en el sentido de las agujas del reloj para aumentar la presión evita la desviación del punto de ajuste que se produce al ajustar hacia abajo (según las instrucciones de funcionamiento del regulador de SMC).

• Bloquee la perilla después de configurarla. Las series Festo FRCS y SMC AR ofrecen perillas bloqueables.

• Verificar y recalibrar trimestralmente. Un indicador que indica cero cuando el sistema está despresurizado confirma que sigue siendo preciso.

4. Lubricador: demasiado aceite, aceite incorrecto o falta de aceite en un sistema lubricado

Qué sale mal :

• Demasiado aceite : el exceso de neblina de aceite cubre el interior de la tubería, ataca ciertos materiales de sello (particularmente EPDM) y puede carbonizarse dentro de los conductos piloto de la válvula solenoide, provocando un pegado intermitente que es extremadamente difícil de diagnosticar.

• Aceite incorrecto : utilizar aceite hidráulico estándar o aceite de motor en lugar de aceite de turbina ISO VG32 (Clase 1, sin aditivos): el único lubricante recomendado tanto por SMC como por Festo para sistemas neumáticos. Otros aceites contienen detergentes y aditivos antidesgaste que forman depósitos de barniz en las superficies de los carretes.

• No hay aceite en un sistema diseñado para aire lubricado : los cilindros y válvulas sin lubricación pueden funcionar en seco, pero si el fabricante original de la máquina diseñó para aire lubricado y usted detiene el lubricador, los sellos se secan y fallan.

Cómo configurar correctamente la tasa de goteo del lubricador :

① Llene únicamente con aceite para turbinas ISO VG32 .

② Libere la presión de entrada antes de rellenar (tipo serie AL).

③ Gire la perilla de ajuste hacia '+' hasta que aparezca una gota en la mira.

④ Retroceda ¼ de vuelta: lo que busca es 1 gota cada 5 a 10 ciclos del actuador , no un flujo continuo.

⑤ Verifique el consumo diariamente durante la primera semana; semanalmente a partir de entonces.

*Consejo de campo: Si puede ver una película de aceite en el silenciador de escape de una válvula solenoide dentro de un mes, la tasa de goteo del lubricador es demasiado alta.

5. Nunca drenar el recipiente del filtro ni cambiar el elemento

Qué sale mal :

Un recipiente de filtro que está medio lleno de agua no filtra: alimenta agua directamente a las líneas de aire. Además, una taza llena significa que el drenaje automático tipo flotador (si está equipado) está atascado, obstruido o que el tubo de drenaje está bloqueado.

Programa de mantenimiento (mínimo) :

Activador de reemplazo del elemento : si el manómetro en la salida del regulador indica 0,1 MPa (1 bar) menos que el manómetro en la entrada del filtro (al mismo caudal), el elemento filtrante está obstruido y necesita reemplazo. Esta prueba de diferencial de presión dura 30 segundos y le brinda más información que una inspección visual.

6. Usar un recipiente de policarbonato en el ambiente equivocado

Qué sale mal :

Los cuencos de policarbonato (estándar en la mayoría de las unidades SMC AC/AW y Festo FRC-D Mini/Midi) son químicamente vulnerables. La exposición a disolventes orgánicos, , aceites de corte , , aceites sintéticos para compresores, , compuestos fijadores de roscas , o agentes de limpieza alcalinos provoca grietas microscópicas por tensión que pueden provocar una ruptura catastrófica del recipiente bajo presión.

Cuándo cambiar a un recipiente de metal :

• El FRL se encuentra a menos de 2 metros de un centro de mecanizado (niebla de fluido de corte)

• El compresor utiliza aceite sintético.

• Se utiliza sellador de roscas o Loctite en accesorios cercanos.

• El ambiente está expuesto a la luz ultravioleta (luz solar a través de una ventana).

• El sistema se presuriza/despresuriza con frecuencia (ciclos de fatiga)

Tanto SMC (serie AC-A con sufijo '2') como Festo (protección metálica estándar FRC-D) ofrecen opciones de recipiente metálico. La diferencia de costo es mínima: cambie de forma preventiva si se aplica alguna de las condiciones anteriores.

Talla FRL: cómo elegir la talla de cuerpo adecuada

Regla de tamaño : elija el tamaño del cuerpo FRL para que su consumo total de aire en la demanda máxima sea ≤70 % del flujo nominal de la unidad (dejando un margen del 30 % para la caída de presión en el elemento filtrante a medida que envejece).

Lista de verificación de prevención

• FRL instalado a 3 m de la entrada de la máquina, verticalmente, con la cubeta hacia abajo

• El grado de filtración coincide con la aplicación (5 µm mínimo para neumática general)

• Regulador ajustado a 0,4–0,6 MPa, bloqueado, manómetro funcional

• Lubricador lleno únicamente de aceite de turbina ISO VG32, tasa de goteo 1 gota / 5–10 ciclos

• El recipiente del filtro se drena diariamente o el drenaje automático funciona

• Elemento filtrante sustituido antes de que la caída de presión supere los 0,1 bar.

• Recipiente de metal instalado si está cerca de productos químicos, fluidos de corte o aceites sintéticos.

• Nunca mezcle componentes posteriores lubricados y no lubricados en la misma rama

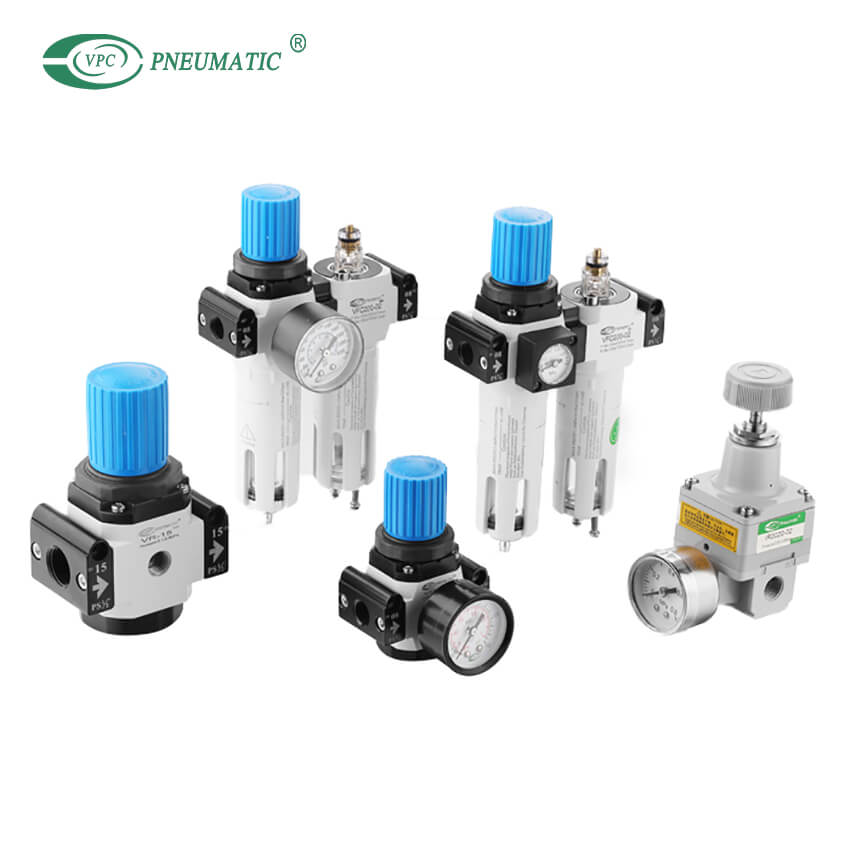

Unidades de preparación de aire VPC

VPC fabrica una gama completa de componentes FRL y de preparación de aire que cubren todas las aplicaciones industriales estándar:

• Unidades combinadas de aire serie AC (AC20–AC60): filtro + regulador + lubricador en conjunto modular. Filtración de 5 µm, rango de regulación de 0,05 a 0,85 MPa. Puertos G1/8–G1. Dimensiones de puerto y montaje de la serie SMC AC coincidentes.

• Filtros serie AF: estándar de 5 µm; Opciones de carbón activado y coalescente para aplicaciones de instrumentación y salas limpias.

• Reguladores serie AR: tipo de alivio, con y sin manómetro. Opciones de regulador de precisión (serie IR) para aplicaciones de repetibilidad de ±0,1%.

• Lubricadores serie AL: compatibles con ISO VG32, tasa de goteo ajustable, visor para confirmación visual.

• Filtros-reguladores serie AW: filtración y regulación combinadas en un solo cuerpo compacto. Ampliamente utilizado como unidades de punto de uso montadas en máquinas.

• Reguladores de precisión serie IR: para aplicaciones que requieren un control estricto de la presión: control de tensión, control de fuerza, regulación piloto.

Todas las unidades se prueban en fábrica en busca de fugas, histéresis de regulación de presión y caudal. Cada unidad se envía con dibujos dimensionales e instrucciones de montaje.
