Especificaciones del producto
1. Control de presión preciso y estable, independiente de las fluctuaciones de presión, flujo y temperatura.
2. Rango de presión ampliado hasta 0,8 MPa.
3. Sensibilidad mejorada 0,2% FS
4. Máx.Caudal de hasta 6000L/min.
5. Los manómetros se pueden instalar en la parte delantera y trasera y se pueden utilizar en cualquier combinación de FRL.unidades.
6. Excelentes características de alivio de presión para mantener una presión constante en caso de flujo de fluido inverso.
7. Construidos con materiales de alta calidad, como aleación de zinc, los reguladores garantizan durabilidad y longevidad en diversas condiciones ambientales.
8. Adecuado para automatización industrial, instrumentación y control de procesos.
Descripción del Producto

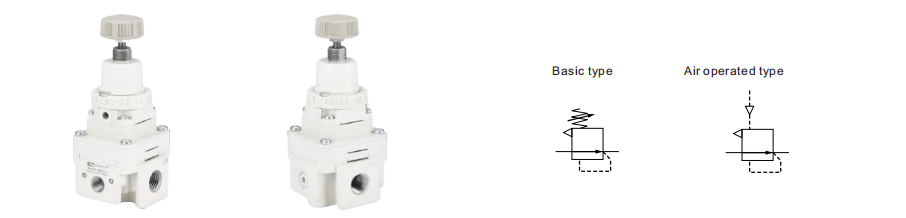

| Modelo | Tipo básico (perilla) | ||
| IR10□0-A | IR20□0-A | IR30□0-A | |
| Medio de trabajo | Aire | ||
| Presión de prueba | 1,5MPa | ||
| Presión máxima de trabajo | 1,0 MPa | ||
| Presión mínima de trabajo | Presión de ajuste + 0,05 MPa | Presión de ajuste + 0,1 MPa | |
| Establecer rango de presión | IR1000-A: 0,005 a 0,2 MPa | IR2000-A: 0,005 a 0,2 MPa | IR3000-A: 0,01 a 0,2 MPa |
| IR1010-A: 0,01 a 0,4 MPa | IR2010-A: 0,01 a 0,4 MPa | IR3010-A: 0,01 a 0,4 MPa | |
| IR1020-A: 0,01 a 0,8 MPa | IR2020-A: 0,01 a 0,8 MPa | IR3020-A: 0,01 a 0,8 MPa | |
| Sensibilidad | Dentro del 0,2% del alcance total | ||
| Repetibilidad | Dentro de ±0,5 % del intervalo completo | ||
| Consumo de aire | 1 L/min (ANR) o menos | ||
| Tamaño del puerto | 1/8 | 1/4 | 1/4,3/8,1/2 |
| Puerto del manómetro | 1/8 (2 ubicaciones) | ||
| Temperatura de trabajo | -5 a 60 ℃ (sin congelación) | ||
| Descripción | Número de pieza | ||||||||
| IR1000 | IR1010 | IR1020 | IR2000 | IR2010 | IR2020/2120 | IR3000 | IR3010 | IR3020/3120 | |
| Soporte | P36201023 | P36202028 | P362030-20* | ||||||
| Manómetro (Rc, G) | G33-2-01 | G33-4-01 | G33-10-01 | G43-2-01 | G43-4-01 | G43-10-01 | G43-2-01 | G43-4-01 | G43-10-01 |
* Un soporte y dos tornillos de montaje (M5 x 35). Para montar el soporte, retire dos tornillos del cuerpo (M5 x 30) en la placa de identificación en el lado opuesto y reemplace los dos adjuntos. tornillos de montaje del soporte (M5 x 35).
| Descripción | Modelo aplicable | ||
| IR10□0-□01□-X170 | IR2□□0-□02□-X170 | IR3□□0-□□□-X170 | |
| ①Filtro de aire | AF20-A | AF30-A | AF40-A |
| ②Separador de niebla | AFM20-A | AFM30-A | AFM40-A |
| ③Interfaz | Y200-A | Y300-A | Y400-A |
| ④Interfaz con soporte | Y200T-A | Y300T-A | Y400T-A |
* El adaptador modular adjunto al producto hecho a pedido (IR□□□□-□□-X170) se envían juntos, pero no ensamblados.
Dimensiones principales
