La función principal del interruptor de láminas automático es comprobar el funcionamiento del pistón del cilindro para que el vástago del pistón pueda ser arreglado y detenido en una determinada posición. Generalmente se usa junto con una válvula solenoide para detectar la posición del cilindro y completar el movimiento del cilindro. Tiene las siguientes características:
1. Gran versatilidad, adecuada para Variedad de tipos de cilindros neumáticos..
2. Alta sensibilidad, tamaño pequeño, respuesta rápida, larga vida.
3. Fácil de instalar, sin ruido y equipado con indicador LED.
1. Principio de funcionamiento
cuando el anillo magnético del cilindro se acerca al interruptor de láminas, la lámina magnética del interruptor magnético será sentido, provocando que la descarga eléctrica se cierre y genere una señal eléctrica.
Cuando el anillo magnético sale del área del interruptor de inducción, la lámina magnética pierde su magnetismo inducido, provocando que la descarga eléctrica se desconecte y la señal eléctrica desaparecer.
De esta manera se puede comprobar el movimiento de posición del pistón del cilindro, controlando así el correspondiente válvula solenoide acción.
2. Tipos de interruptores magnéticos

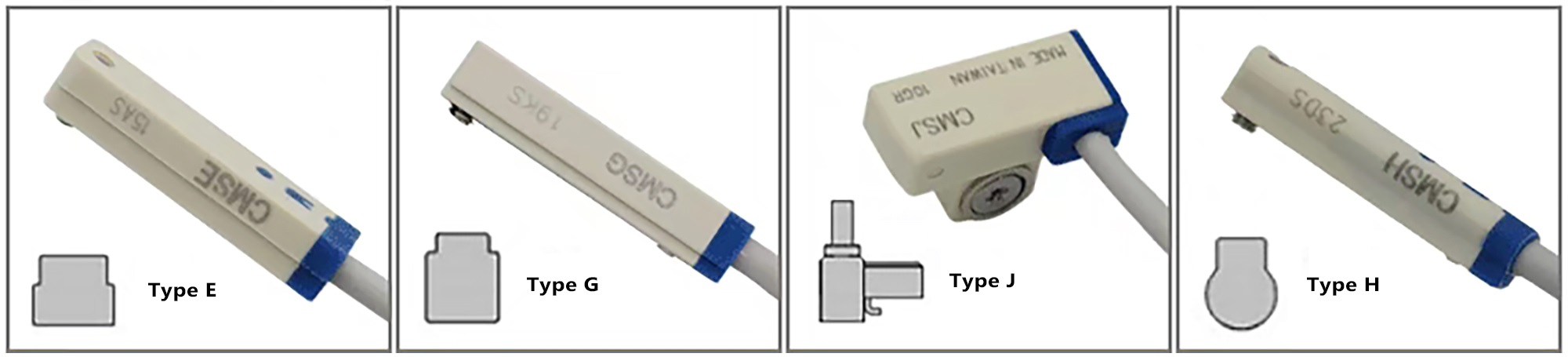

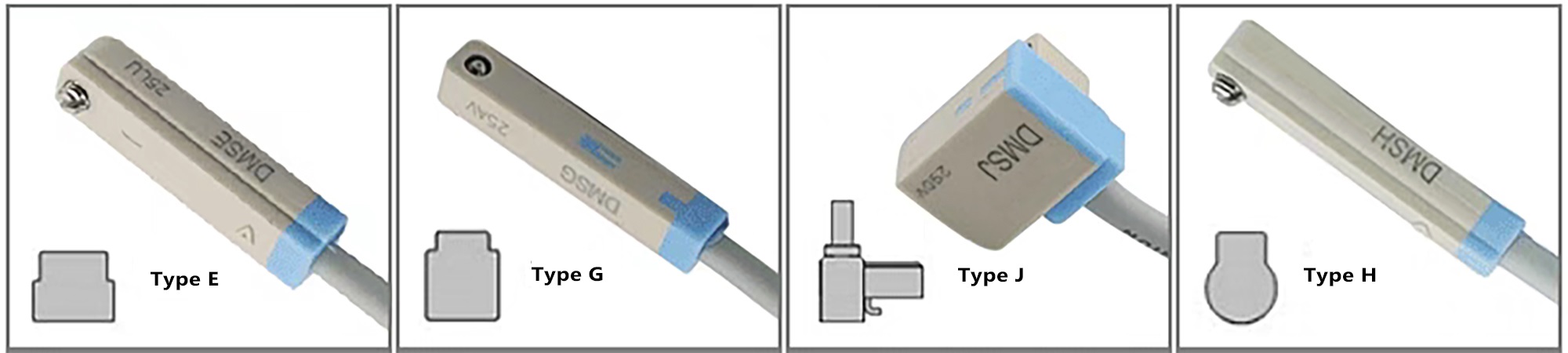

Tipo | Interruptor de láminas magnético tipo contacto | Interruptor electrónico sin contacto |
Principio de funcionamiento | Las cañas de metal están magnetizadas y atraídas entre sí bajo la acción del campo magnético, realizando así el circuito y enviando una señal. Como un interruptor de láminas o un interruptor de láminas magnético. | Residencia en componentes electronicos para detectar campos magnéticos y señales de salida. No hay contacto mecánico y la acción de conmutación se logra mediante señales eléctricas. Como sensor de pasillo o sensor magnetorresistivo. |
Rango de voltaje | 5V-240V CC/CA | 5V-30V CC |
Señal de salida | La salida es simple señal de encendido/apagado, Adecuado para control de circuito simple. | La señal de salida está disponible en varias formas (como PNP/NPN, señales analógicas, etc.), que es compatible con los sistemas de automatización modernos. |
Solicitud | Adecuado para baja frecuencia, ocasiones de control no críticas, como la detección de posición simple. | Es adecuado para ocasiones con frecuencia alta, alta precisión y alto anti-interferencia requisitos, como la automatización industrial y el control de cilindros de alta velocidad. |
3. Factores a considerar al seleccionar un interruptor de láminas
① Tipo de cilindro neumático | Los diferentes tipos de cilindros tienen diferentes métodos de instalación y modelos de interruptor magnético correspondientes. El carrera del cilindro y el entorno de uso También se debe considerar. |
② Tensión de carga | -El sensor de láminas de tipo contacto es adecuado para una amplia gama de voltajes, incluyendo CA y CC. - Los tipos sin contacto suelen ser adecuados para tensiones por debajo de 30V. |
③ Utilice el sistema de cables | - La mayoría de los interruptores magnéticos con contactos son tipo de 2 hilos. El tubo de lengüeta central no tiene polaridad, pero dado que los interruptores magnéticos generalmente tienen luces indicadoras, si se conectan al revés, el interruptor funcionará pero la luz indicadora no se encenderá, o la luz indicadora se dañará y el interruptor no funcionará. . - El tipo sin contacto utiliza componentes semiconductores, que generalmente son 3 hilos, dividido en PNP tipo y PNP tipo (principalmente NPN se usa en Asia Pacífico y Japón, y PNP se usa comúnmente en Europa). Ya sea que el tipo sin contacto sea de 3 o 2 hilos, no se puede revertir porque los componentes que utiliza tienen polaridad. |
④ Carga adecuada | Como relés, controladores de programa, circuitos IC, válvulas solenoides, etc. |
⑤ Método de montaje | Hay cuatro métodos de montaje: montaje directo, soporte, banda y tirante, etc. |
*La premisa de utilizar un interruptor magnético es que se debe utilizar con un cilindro magnético, es decir, el pistón tiene un anillo magnético.

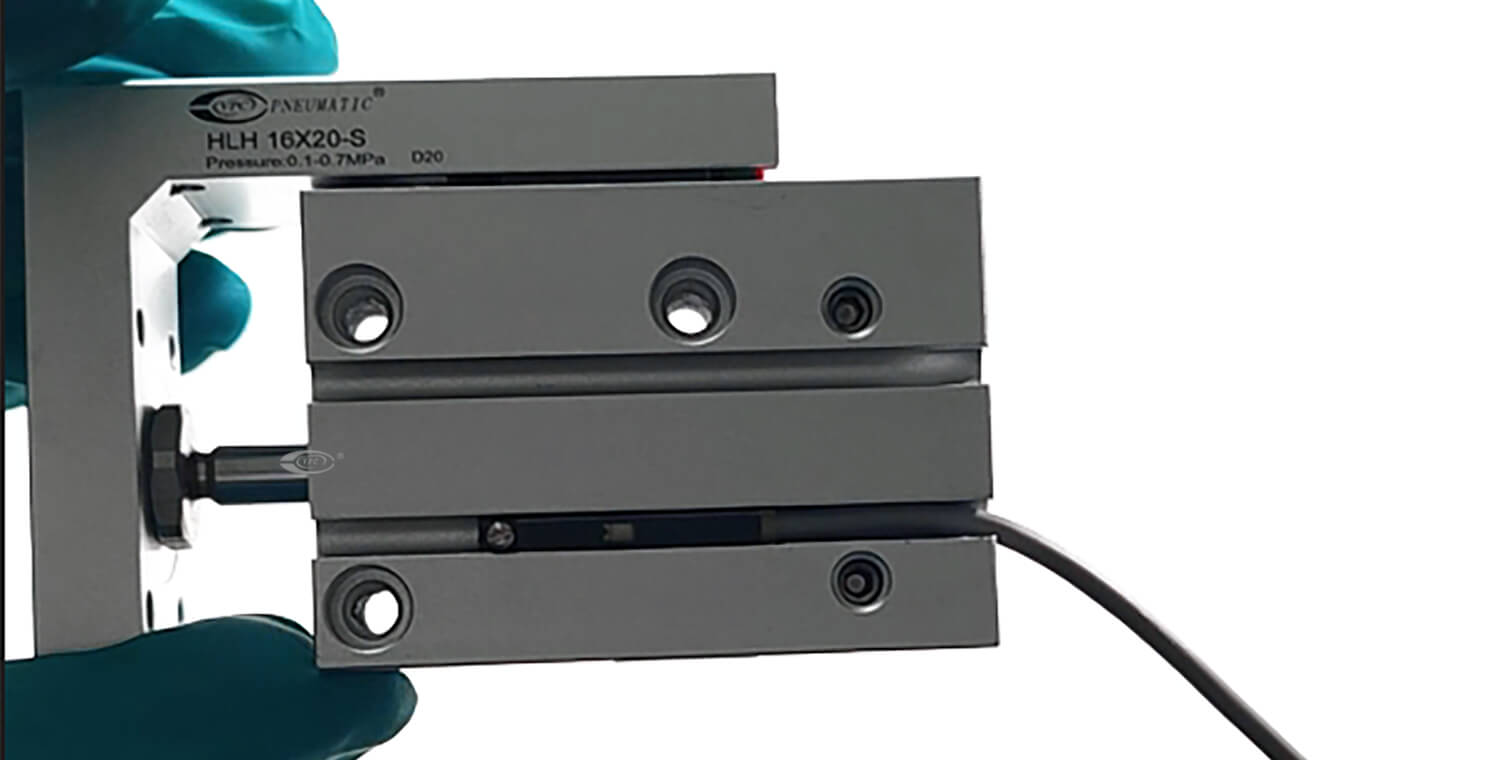

Montaje en riel

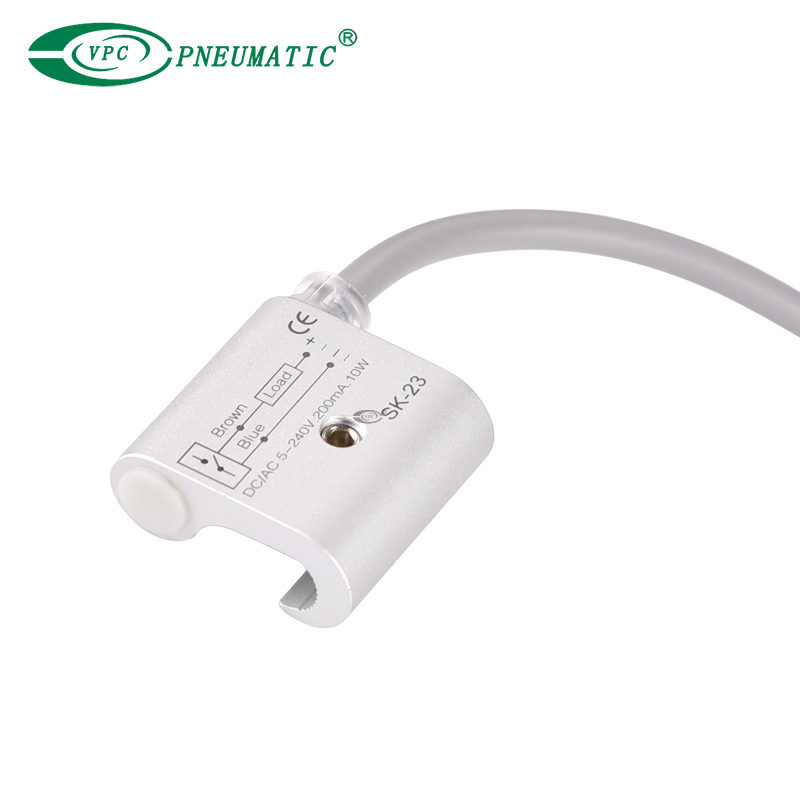

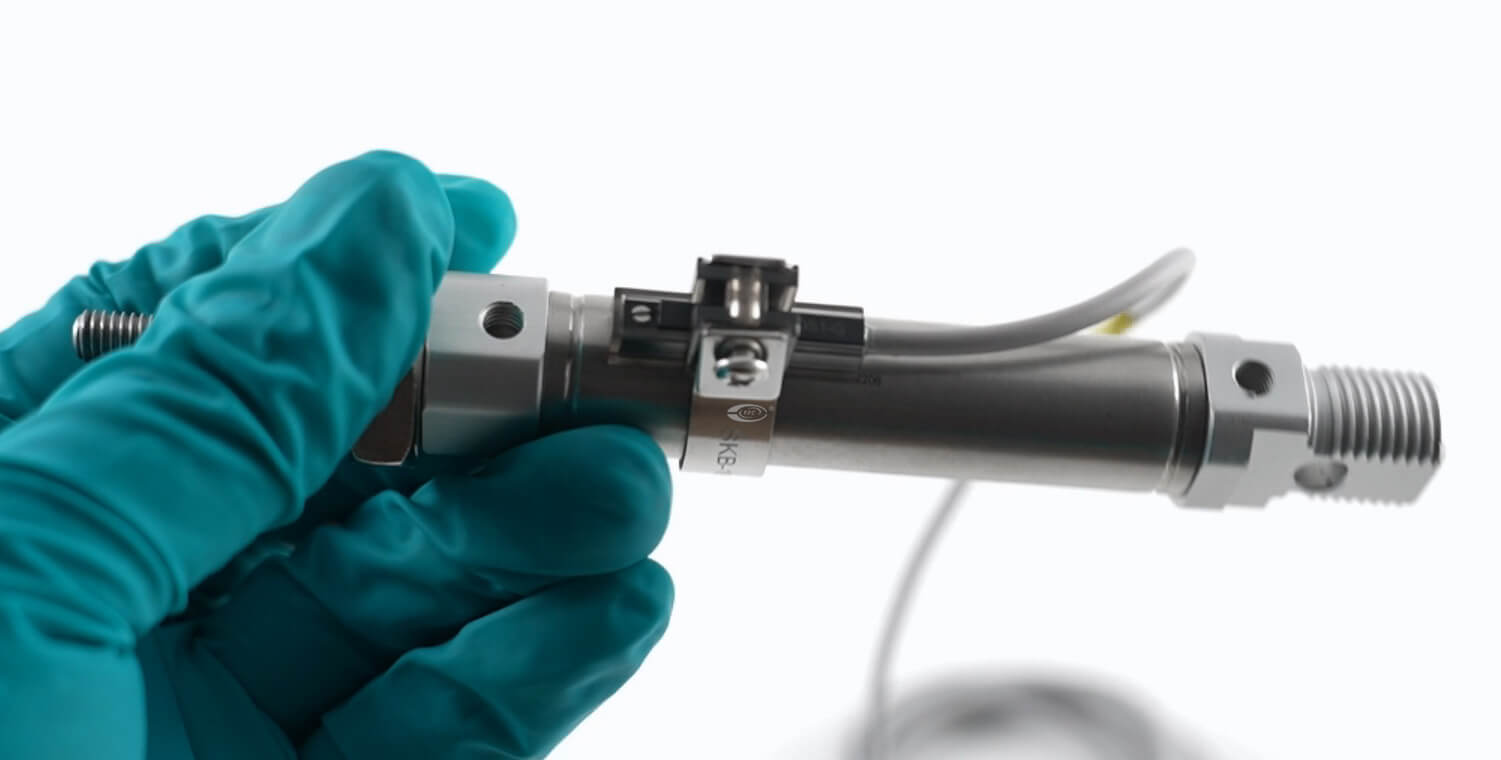

Montaje de banda

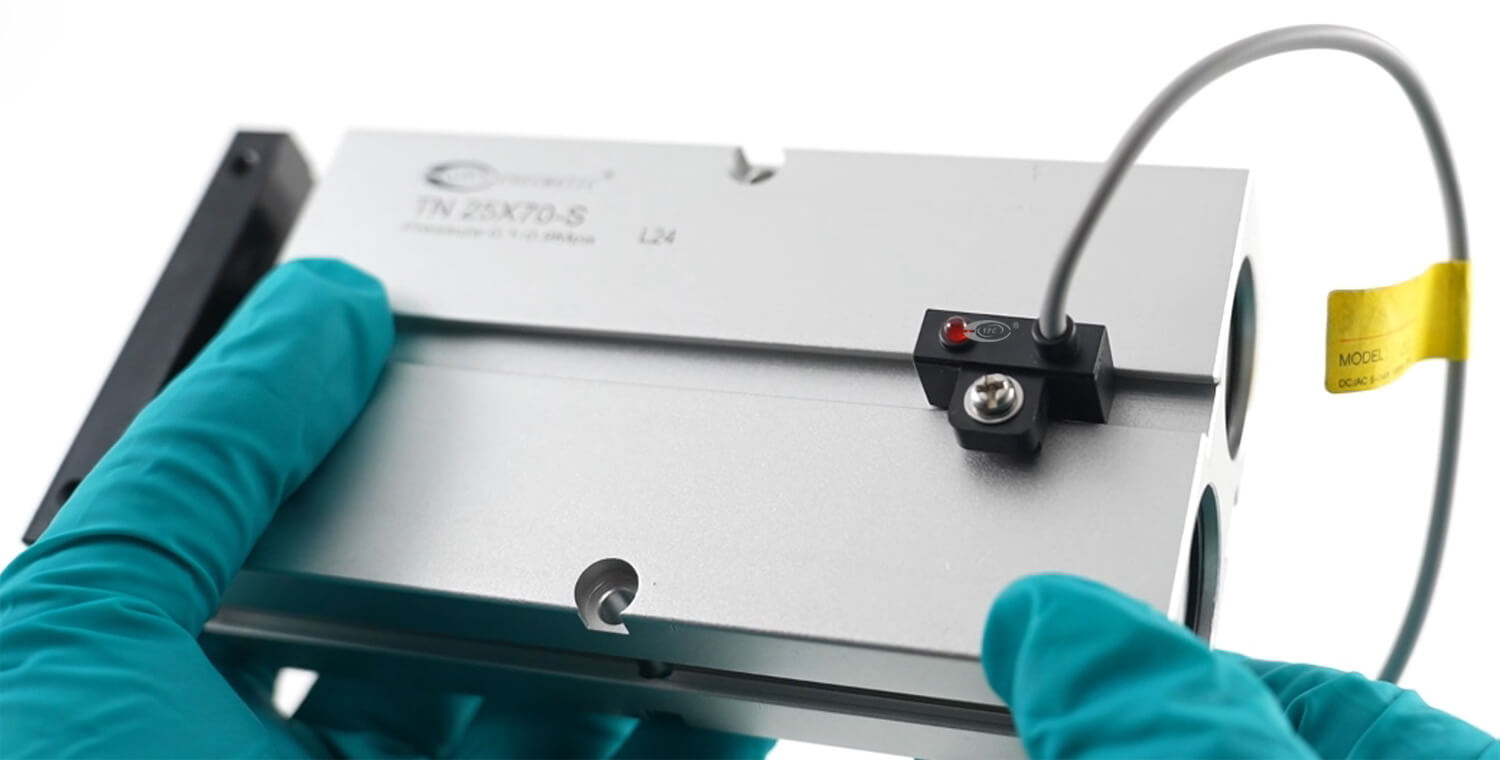

Montaje directo

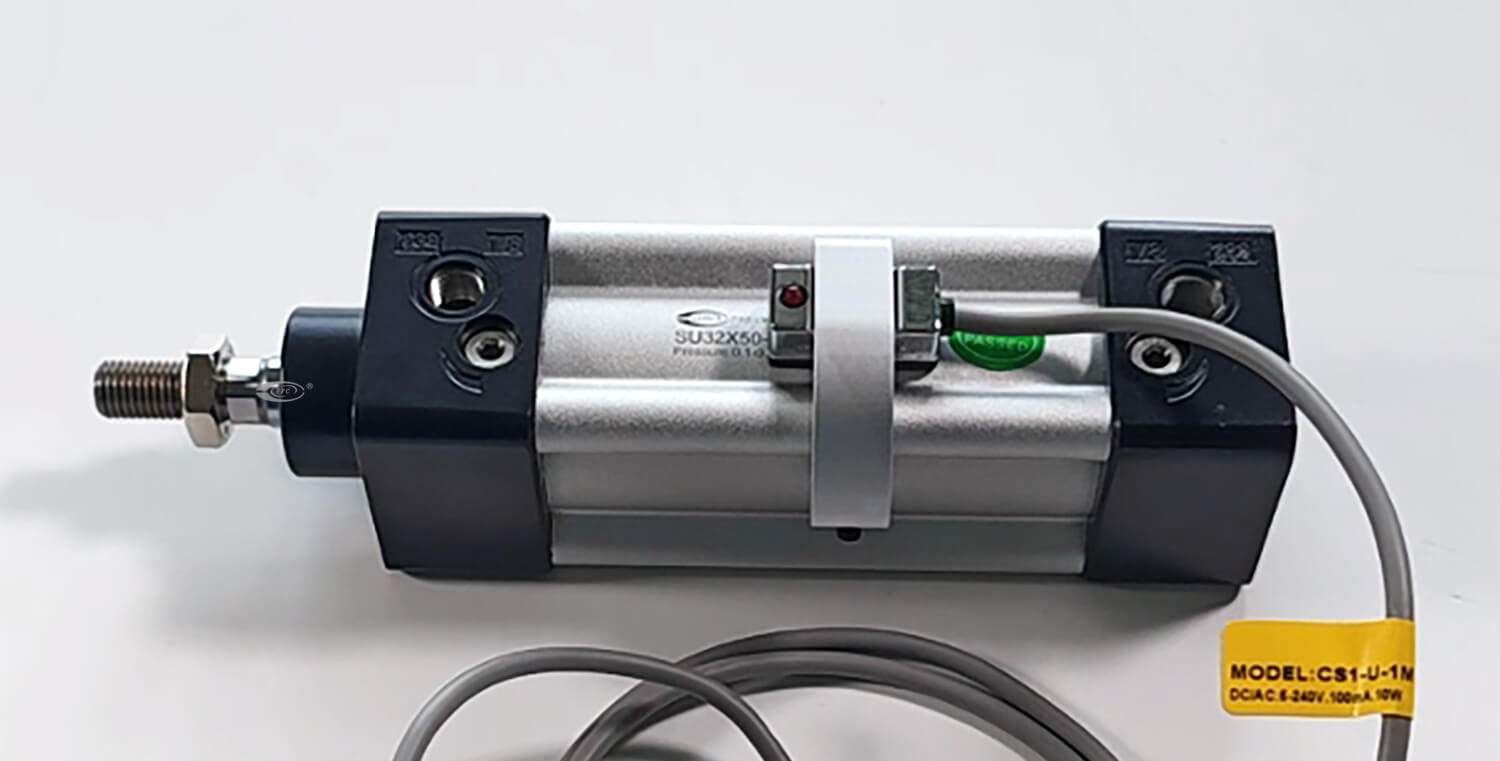

Montaje del soporte

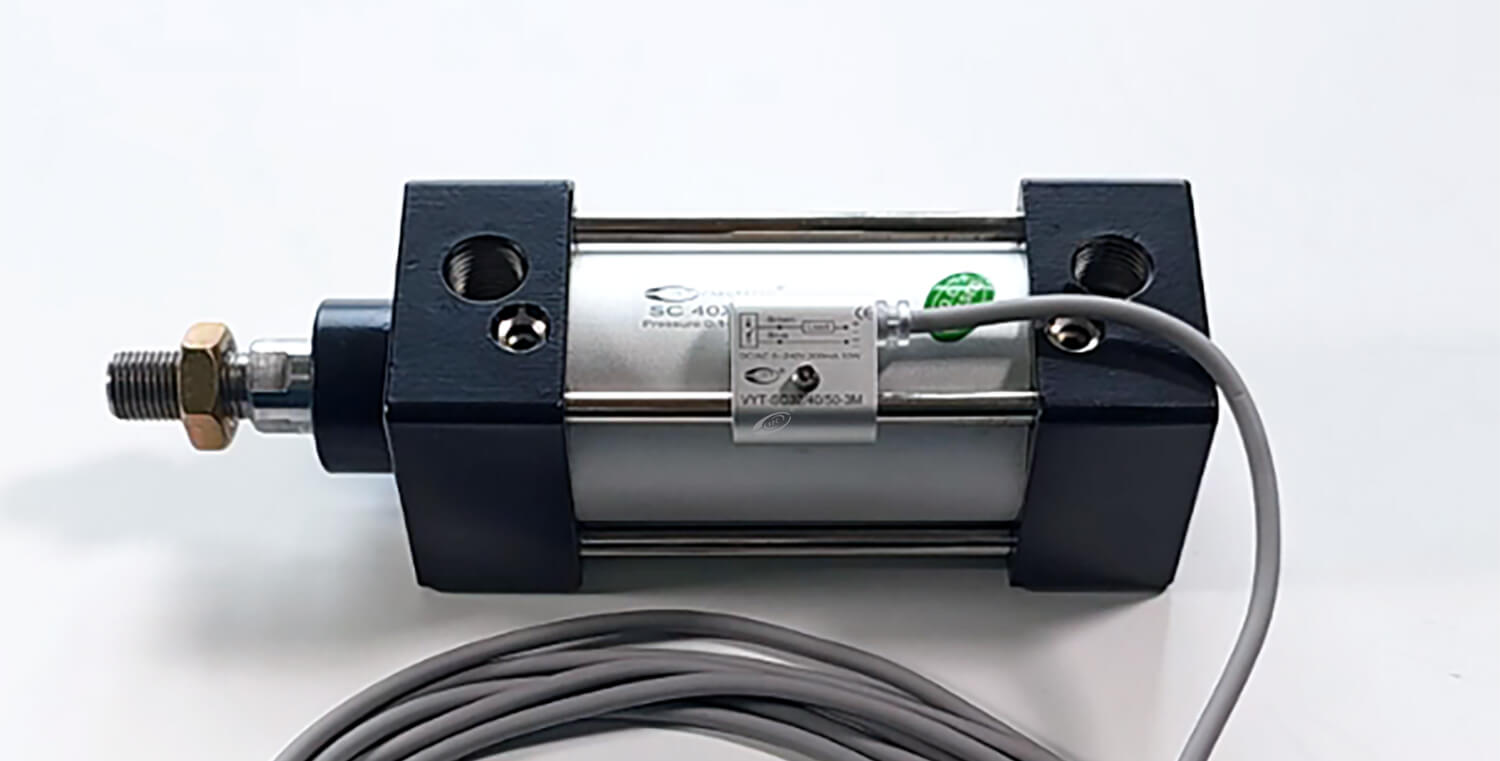

Montaje con tirantes
4. Inspección de seguridad
① Dado que el interruptor magnético suele estar en condiciones de funcionar, mantenimiento e inspección regulares son necesarios para evitar que el interruptor funcione mal.
② Verifique el ambiente de trabajo del interruptor magnético y mantener el ambiente seco y a temperatura normal.
③ Compruebe si el cable está dañado. El daño al cable causará Mal aislamiento o rotura de cables.. Si se descubre que el cable está dañado, el interruptor debe ser reemplazado o el cable debe ser reparado.
④ Apretar los pequeños tornillos del interruptor de inducción para evitar que el interruptor de inducción se afloje o se mueva; si se ha movido, se debe reajustar a la posición correcta y luego apretarlo.

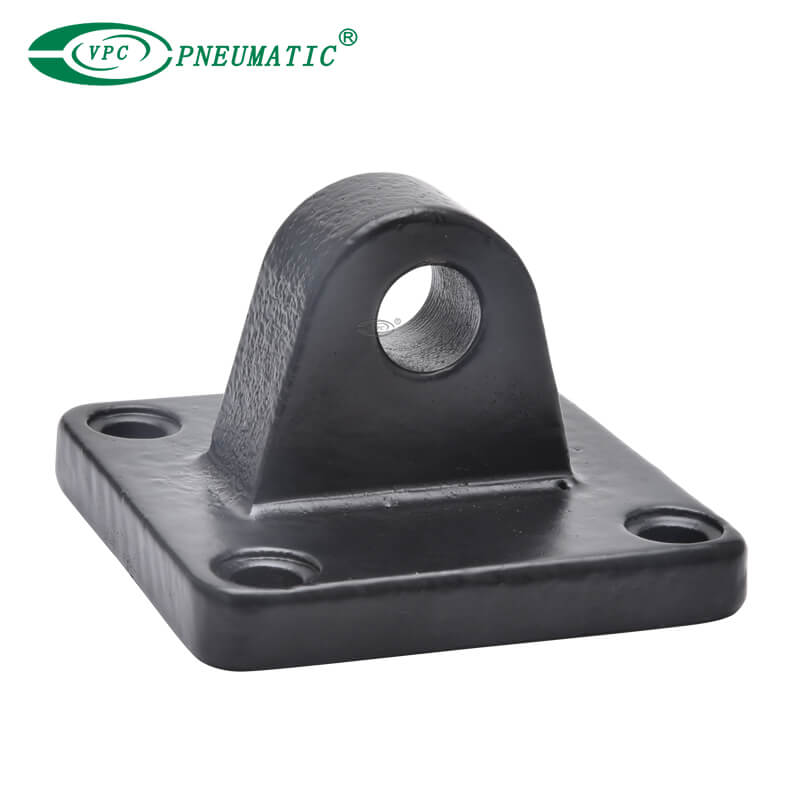

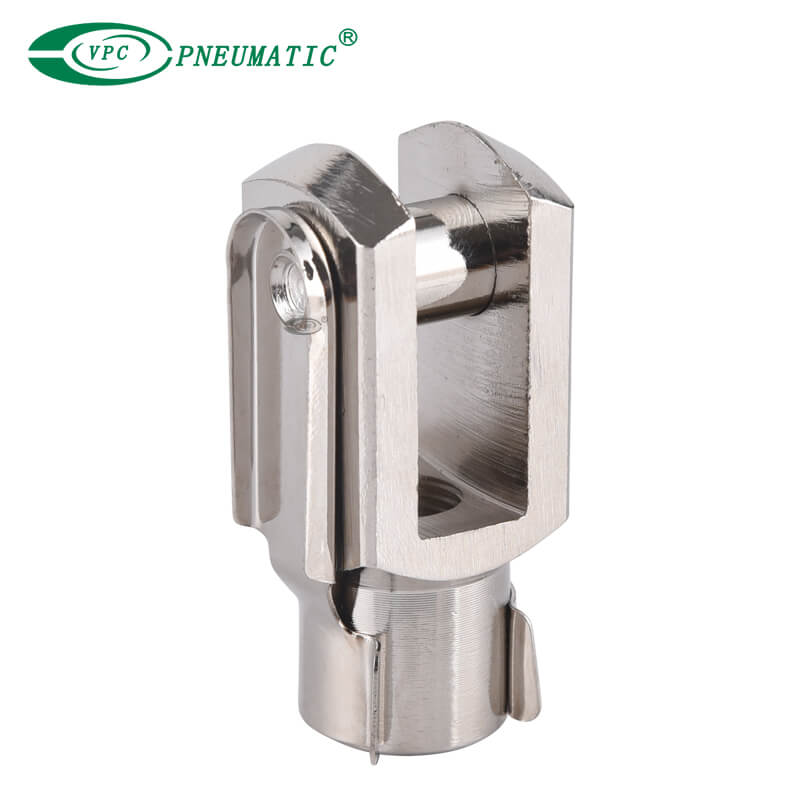

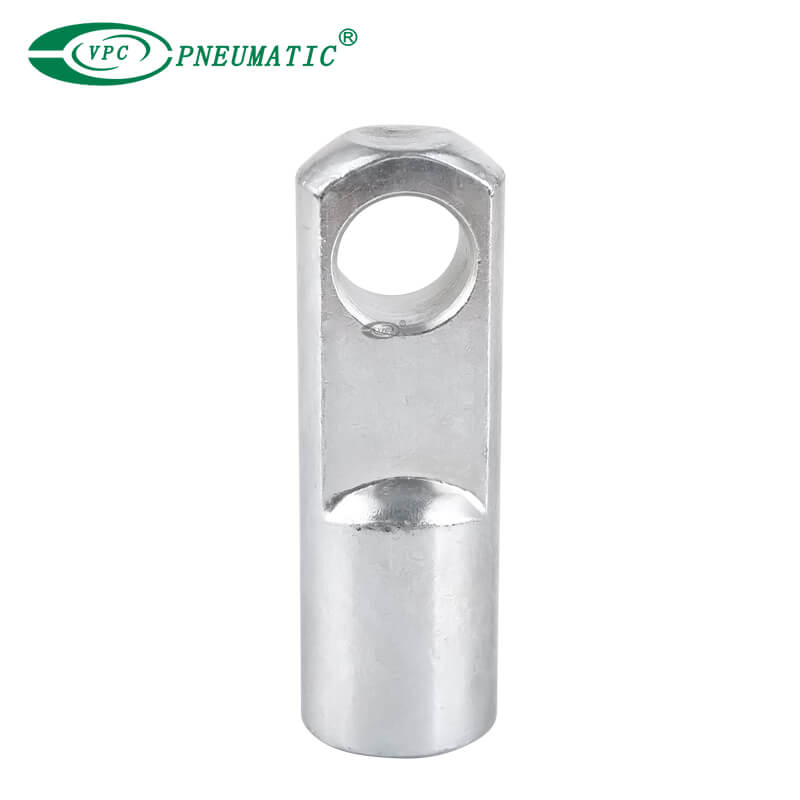

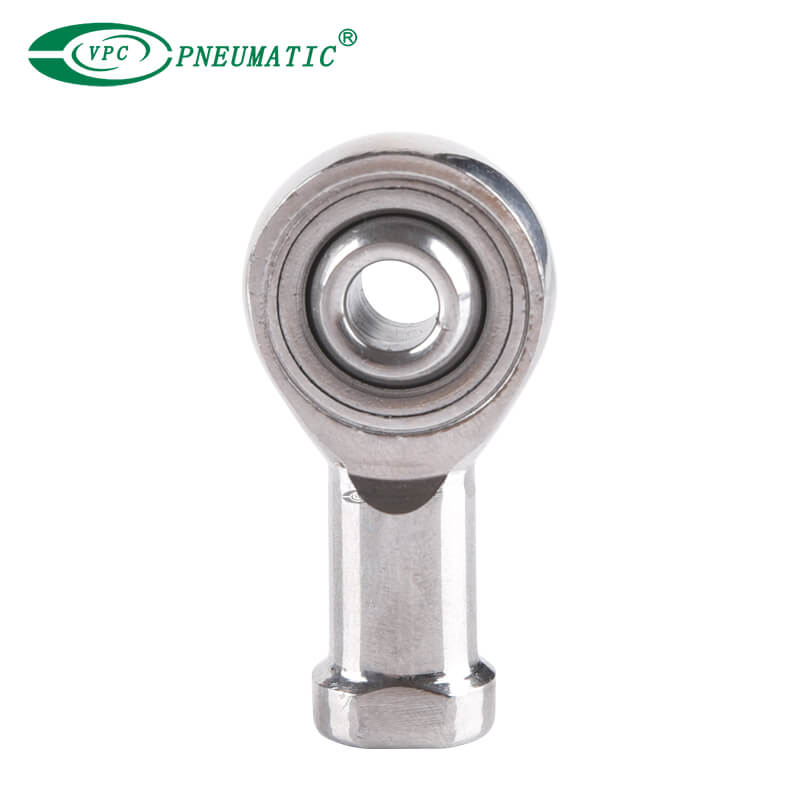

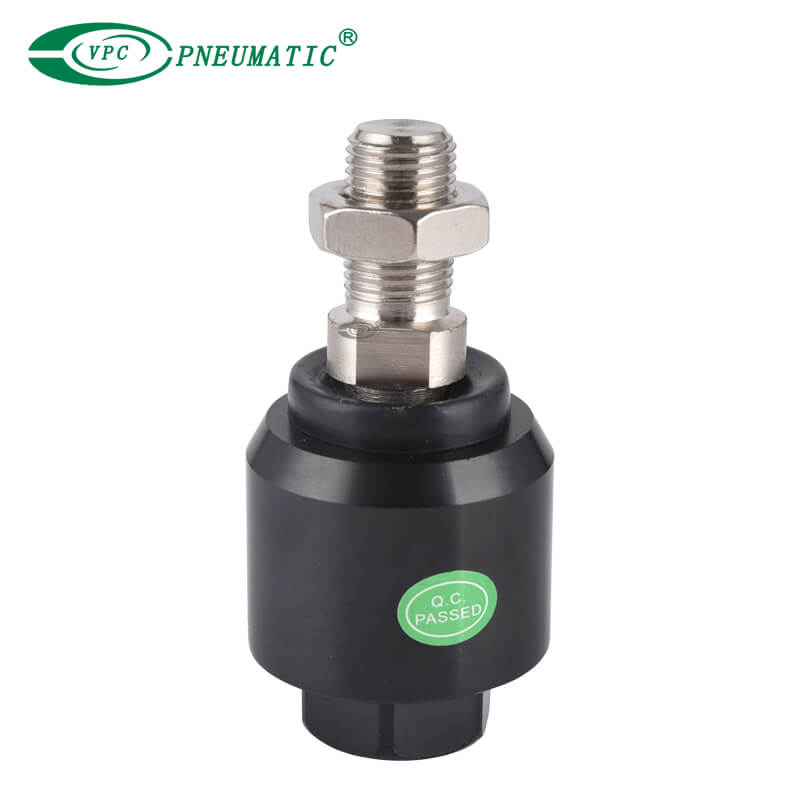

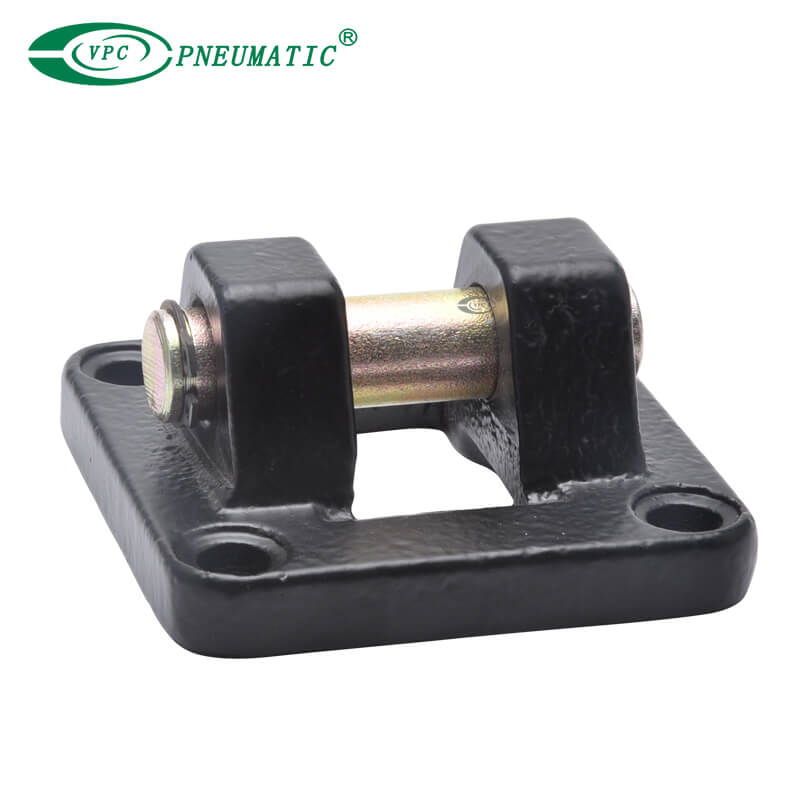

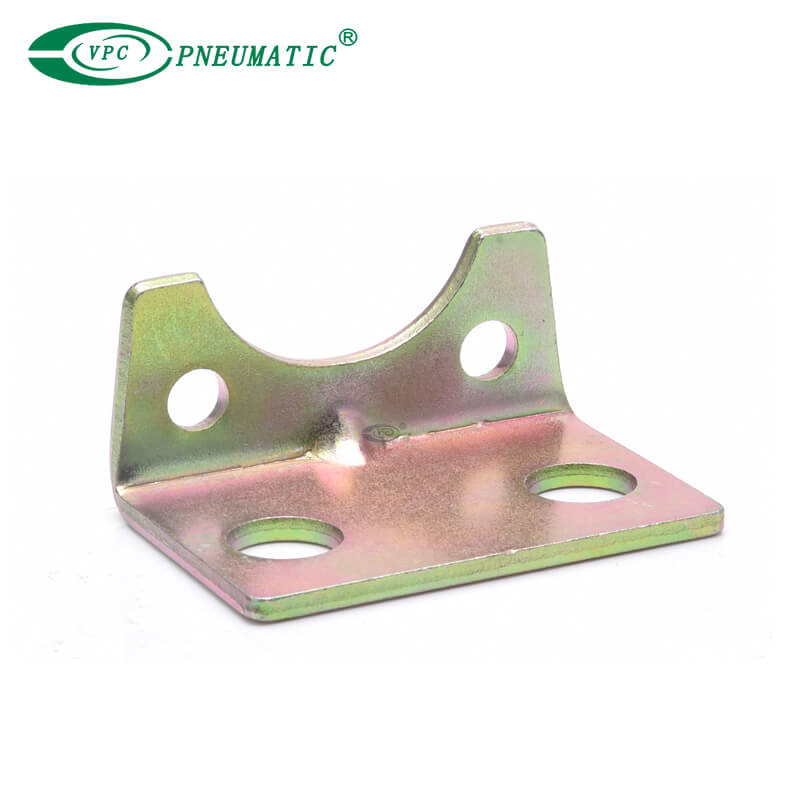

Por supuesto, además de usarse con interruptores magnéticos, el cilindro de aire También se puede conectar con una variedad de otros accesorios para lograr diferentes funciones y mejorar el rendimiento, como accesorios para cilindros neumáticos, válvulas solenoides, válvulas de control de velocidad, conectores, etc.
Contenido complementario

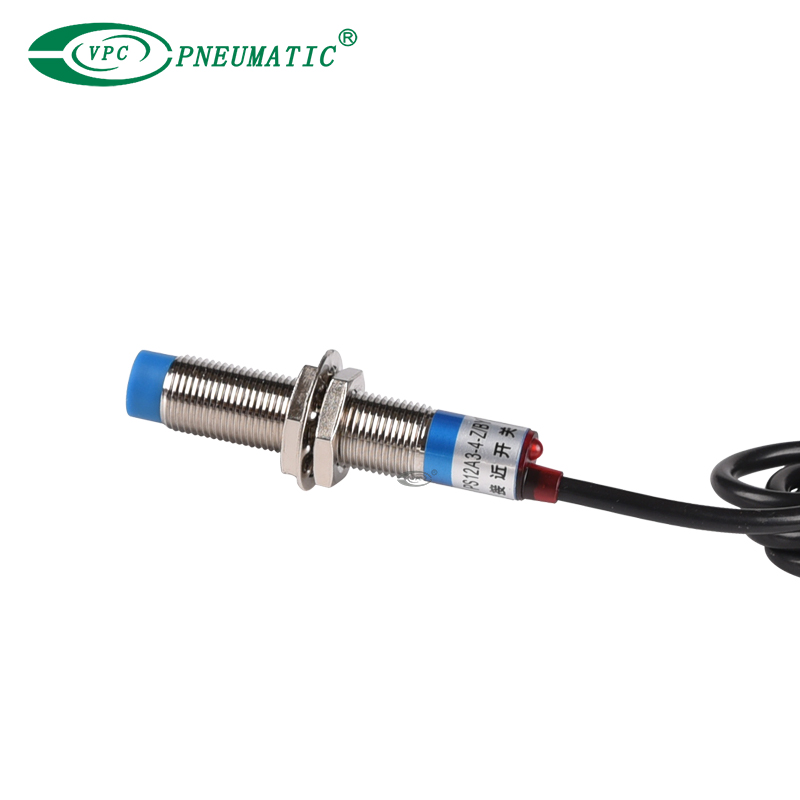

Interruptor magnético VS interruptor de proximidad
Aspecto | Interruptor magnético | Interruptor de proximidad |
Principio de funcionamiento | La detección se realiza detectando cambios en una campo magnético. (como un imán o un anillo magnético dentro del pistón de un cilindro) | Detección a través del campo electromagnético del objeto detectado, objeto metálico o cambio de medio. |
Objeto de detección | - Objetos magnéticos o componentes magnéticos. (como pistones de cilindro) | - Metal (inductivo) - Metal y no metal (capacitivo) |
Instalación | Generalmente se instala cerca del cilindro u otros componentes magnéticos. | Para instalación independiente o prueba de equipo no magnético. |
Entorno de uso | Pequeño, angosto, compacto entorno de instalación. | Fuerte campo magnético o entorno de interferencia magnética. |
Solicitud | - Detección de la posición del pistón del cilindro - Retroalimentación de señal del sistema neumático. - Detección de posición multipunto - Aplicación en ambientes polvorientos, vibratorios o hostiles | - Detección de objetos metálicos o no metálicos. - Detección automatizada de equipos (como control de límite, cálculo o monitoreo de flujo) - Detección de objetos de alta velocidad - No magnético aplicación ambiental |
Lo anterior trata sobre cómo elegir un sensor de láminas y la diferencia entre un sensor magnético y un sensor de proximidad. Si tienes alguna otra pregunta, por favor póngase en contacto con VPC. Estaremos encantados de ofrecerle más ayuda profesional en neumática.
