¿Qué es un cilindro neumático de alta velocidad?

◆ Sitio web oficial de idioma español de VPC

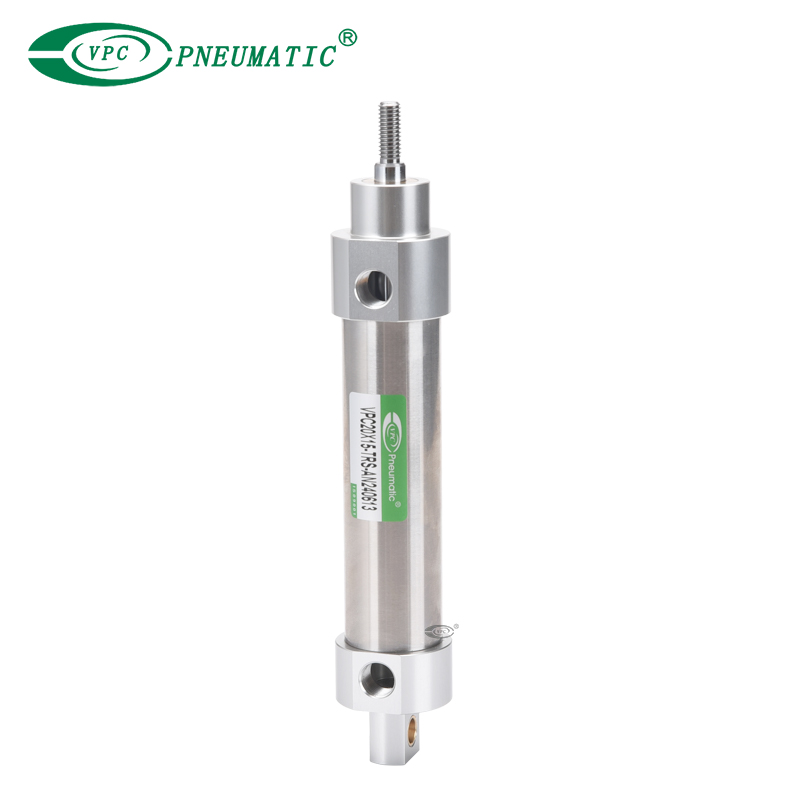

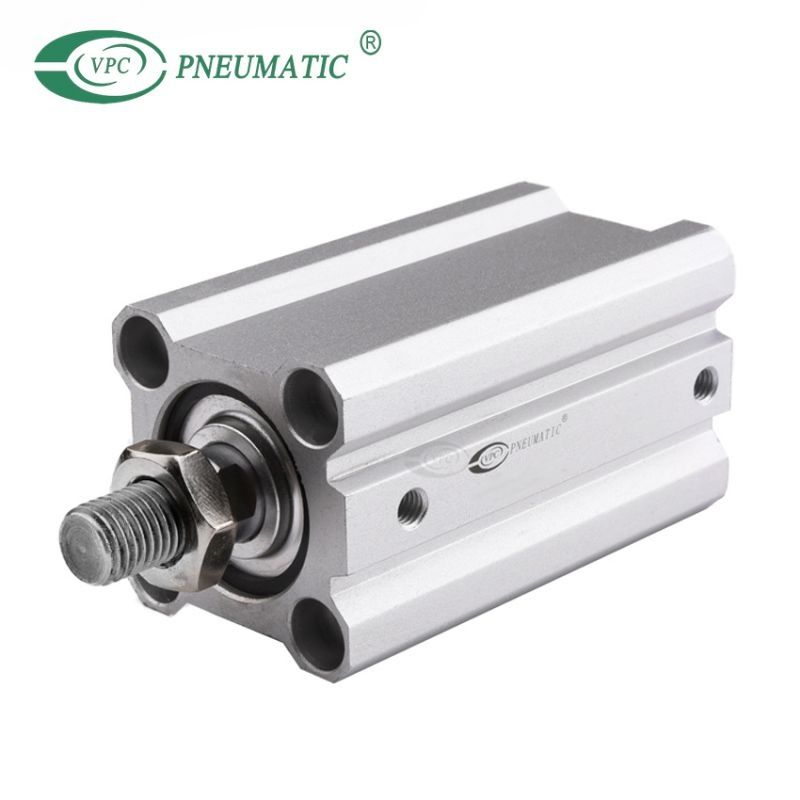

Cilindro VPC personalizado de alta velocidad , con una velocidad máxima de pistón de 2500 mm/sy una frecuencia de operación máxima de 12Hz , puede hacer frente fácilmente a tareas exigentes como rechazo de alta velocidad y clasificación.

1. Principio de trabajo

El cilindro VPC personalizado de alta frecuencia de alta velocidad es un cilindro de varilla único de doble acción . Es decir, el aire comprimido ingresa alternativamente en los dos extremos del cilindro para lograr el movimiento alternativo del pistón.

Los cilindros de alta frecuencia de alta frecuencia se utilizan ampliamente en equipos que requieren un movimiento de reciprocidad rápido y se utilizan ampliamente en la fabricación electrónica, la tecnología de envasado , de logística automatizada y otros campos.

2. Características del producto

• Velocidad máxima del pistón: 2500 mm/s

• Frecuencia de operación máxima: 15Hz

• Energía cinética: 1.5 veces (en comparación con el producto estándar)

• Impacto reducido debido a la revisión de la estructura del colchón

• Peso reducido de partes móviles (varilla de pistón, pistón, etc.)

3. Aplicación de cilindro de alta velocidad

① Procesos de rechazo de alta velocidad : rechazo de productos no conformes

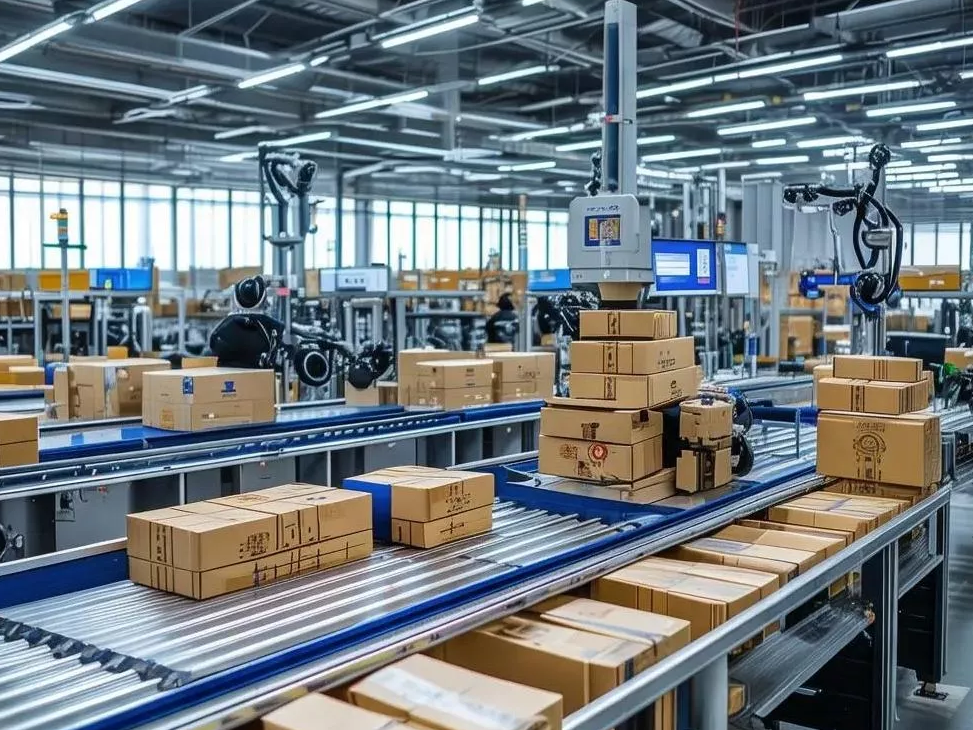

② Sistema de clasificación automatizada de logística a la alta velocidad : equipos automatizados para clasificar los paquetes a alta velocidad

③ Procesos de embalaje de almohada horizontal : corte de bolsas después del sellado de calor

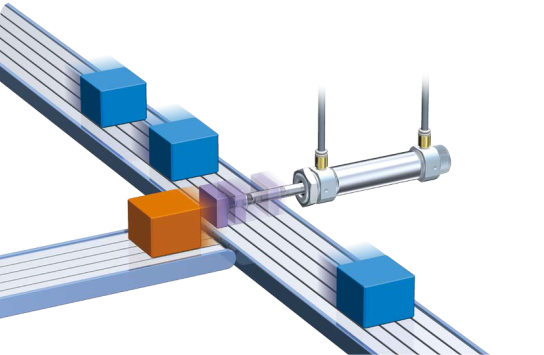

Rechazo de productos no conformes

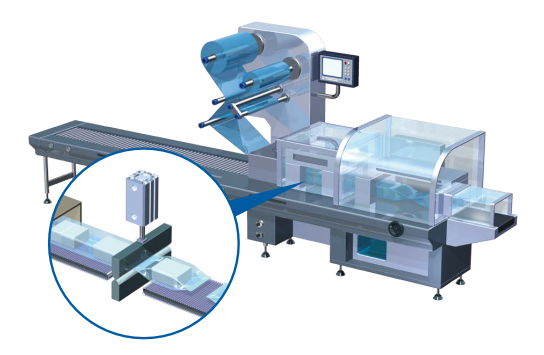

Corte de bolsas después del sellado de calor

④ Automatización de equipos médicos : jeringas automatizadas, sistemas de dispensación de drogas, etc.

⑤ Automatización de laboratorio : procesamiento de muestras de laboratorio, equipo de separación automatizado, etc.

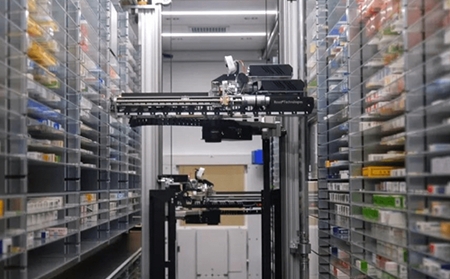

Máquina de dispensación de medicina automática del hospital

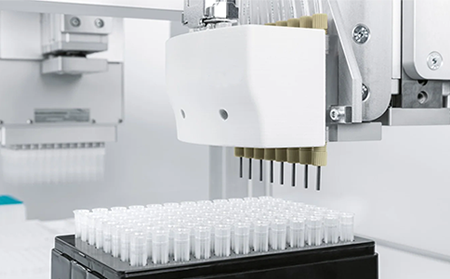

Procesamiento de muestras de automatización de laboratorio

⑥ Fabricación de automóviles : soldadura rápida, posicionamiento robótico del brazo, etc.

⑦ Prueba de producto 3C : detección y prueba rápida de alta frecuencia

⑧ Industria de fabricación electrónica : el sistema de montaje de superficie (SMT) requiere la recolección y montaje de alta velocidad y precisos de componentes electrónicos como resistencias, condensadores, chips IC, etc.

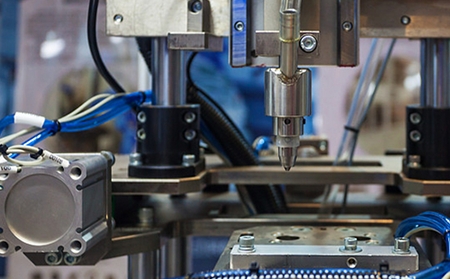

Ensamblaje rápido y posicionamiento de componentes electrónicos de precisión

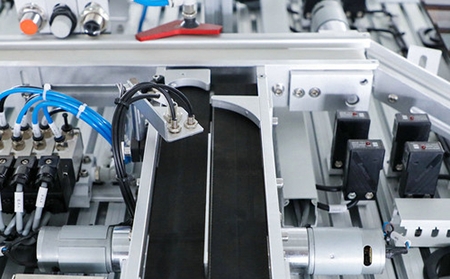

Detección y prueba rápida de alta frecuencia

Para hacer que los cilindros de alta frecuencia de alta velocidad tengan un mejor rendimiento en varios entornos de aplicación, generalmente se usan junto con las válvulas solenoides , de las unidades de preparación del aire , de la presión de precisión y los interruptores del sensor magnético para mejorar la eficiencia de todo el sistema.

• Válvula solenoide : use válvulas solenoides de la serie 4V para cambiar rápidamente la fuente de aire.

• Regulador de presión de precisión : use el regulador de presión de precisión de la serie IR para controlar la velocidad de movimiento del cilindro.

• Unidades de preparación de aire : use una serie FRL (Lubricador de regulador de filtro） para mantener la fuente de aire limpia y extender la vida útil del cilindro.

• Interruptor de lancha magnética : use con diferentes tipos de interruptores magnéticos como CS1-U , CS1-G para detectar con precisión la posición del pistón del cilindro.

• Controlador de velocidad : se usa con la válvula de control de velocidad ASP , VSC para ajustar la velocidad de extensión y retracción de la varilla del pistón del cilindro.

Válvula solenoide de 4V Serie 5/2

Controlador de velocidad de la serie ASP

Sensor de caña magnético de la serie CS1-U

Válvula solenoide

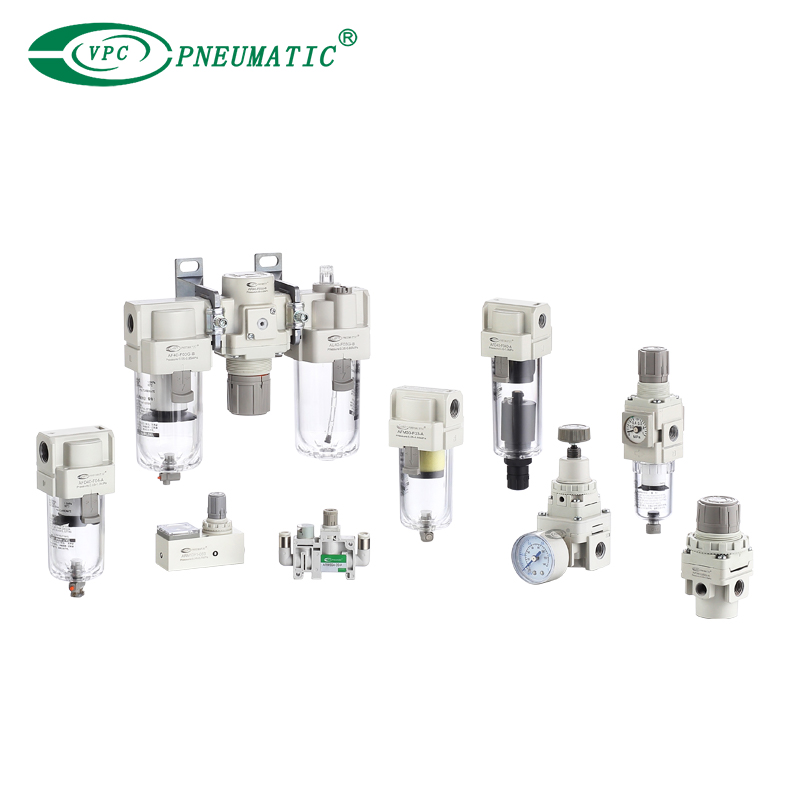

Unidades de preparación de aire

Ajuste neumático

4. Precauciones para su uso

• Presión de trabajo: la presión de trabajo debe estar dentro del rango de 0.1-1.0MPA.

• Temperatura de trabajo: la temperatura de trabajo debe estar dentro del rango de -10 ~ 40 ℃.

• Seleccione apropiados los métodos de cousing de acuerdo con la frecuencia de uso, como el amortiguación de goma o el amortiguación de aire, para reducir el impacto y extender la vida útil.

• Cuando el cilindro se opera continuamente a alta velocidad y alta frecuencia durante mucho tiempo, la superficie del tubo del cilindro puede calentarse . No toque el tubo del cilindro con las manos desnudas.

• Instalar el controlador de velocidad cerca de la válvula solenoide puede reducir efectivamente el calentamiento del cilindro.

• Cuando el cilindro se mueve a alta velocidad, el impacto al final de la carrera es grande. La velocidad de acción y la masa de carga se pueden ajustar y usar dentro del rango de energía cinética permitida.

Tenemos parámetros específicos , de códigos de pedido , dibujos detallados para cilindros personalizados de alta frecuencia de alta frecuencia, así como varios productos utilizados con ellos. Si tiene alguna necesidad, comuníquese con VPC Pneumatic . ¡Bienvenido para consultar!
