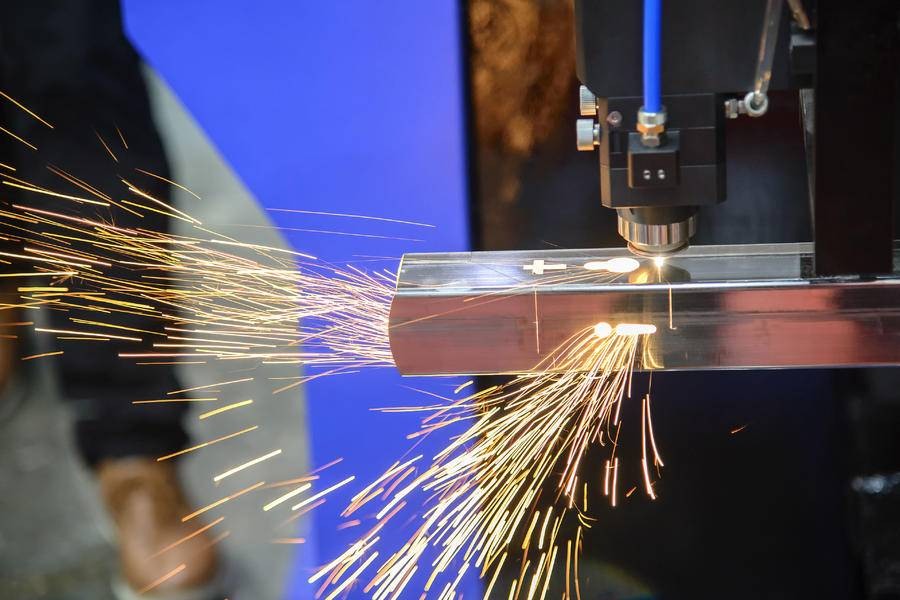

¿Su máquina de corte láser está frente a los siguientes problemas:
¿ Las rebabas y la escoria siempre están presentes en superficies cortadas?
¿Piercing lento e ineficiente en placas gruesas?
¿Se quema y deformación en las esquinas afiladas durante el corte de alta velocidad?
¿El aumento del consumo de nitrógeno y otros gases de asistencia aumentan sus costos operativos?
Estos problemas comunes en el corte con láser a menudo están relacionados con control de la presión de gas de asistencia inestable o inexacto.
Solución: use un regulador de presión electrónica ITV-JG para garantizar la salida de presión estable.
1. ¿Por qué el control de presión es crítico en el corte láser?

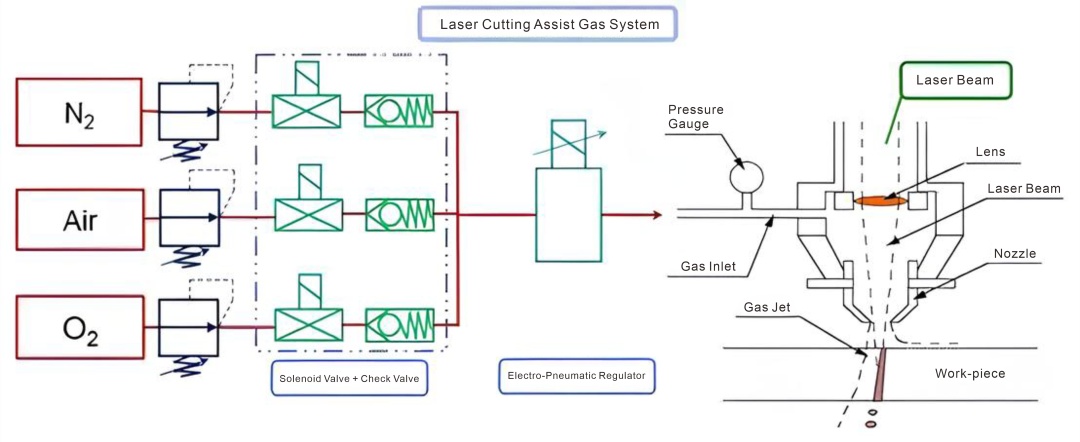

Las máquinas de corte láser usan diferentes gases auxiliares para cortar diferentes materiales. La presión y la velocidad de flujo del gas auxiliar requerido varían según el grosor del material de corte. El control preciso del gas auxiliar es un factor clave para lograr un corte de alta calidad.
Generalmente tiene las siguientes funciones:
① Combustión y reacción : por ejemplo, usando oxígeno para cortar el acero al carbono. El oxígeno reacciona químicamente con metal de alta temperatura para acelerar el proceso de corte.
② Soplando escoria : función central. El gas debe estar a la presión correcta y la velocidad de flujo para volar rápida y completamente el residuo de metal fundido en el momento en que el haz láser corta el metal, formando así una incisión lisa y limpia.
③ Protección y enfriamiento : por ejemplo, usando nitrógeno para cortar acero inoxidable. El nitrógeno de alta pureza puede aislar efectivamente el aire, evitar la oxidación de la incisión y proteger la lente óptica de la contaminación y el daño.
2. VPC Soluciones de productos: módulo ITV-JG

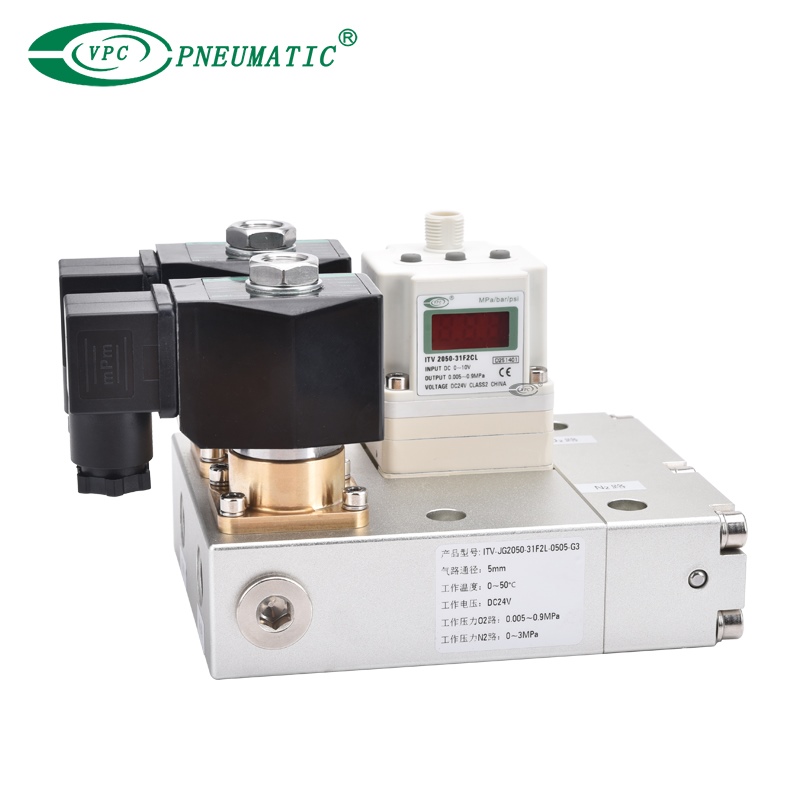

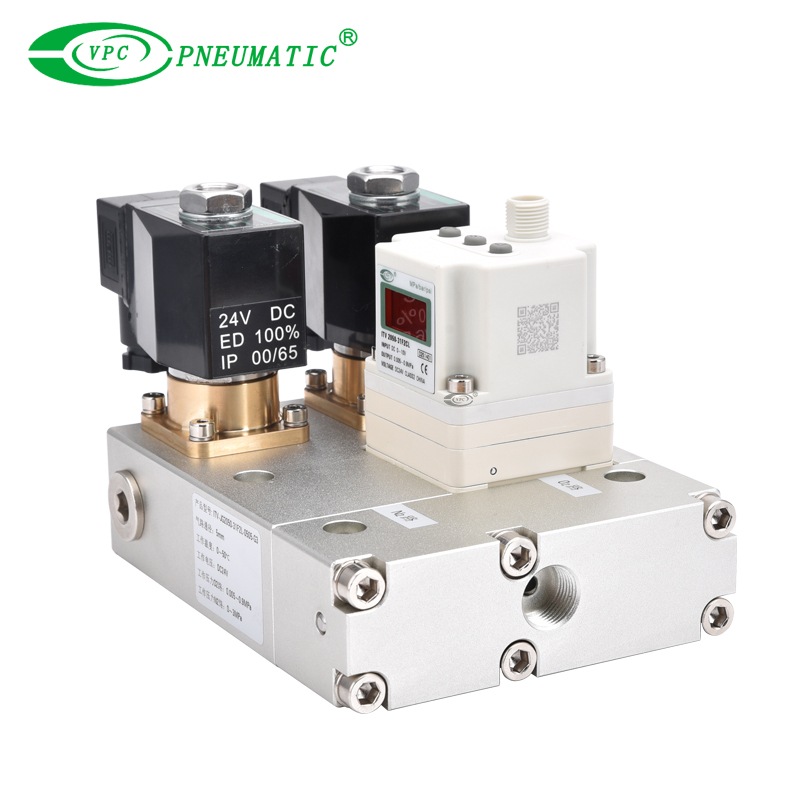

El módulo integrado de corte láser ITV-JG es una unidad de control de gas compacta que combina un regulador electroneumático ITV y una válvula solenoide de alta velocidad . Diseñado para sistemas de corte láser CNC, ofrece una regulación de presión precisa y un cambio rápido de gas.
① Regulador electroneumático ITV
El regulador neumático electrónico de ITV se usa principalmente en la máquina de cortar láser para ajustar la presión del gas, para controlar la cantidad de inyección de gas en el cabezal de corte.
Control de señal eléctrica con sensor de presión incorporado para retroalimentación de circuito cerrado.
Capaz de controlar simultáneamente tres gases ( O₂ / N₂ / aire ).
Admite control remoto y programable.
Alta precisión de control y respuesta rápida.
Múltiples modelos disponibles : los fabricantes pueden elegir diferentes tipos de válvulas proporcionales eléctricas de acuerdo con diferentes condiciones de trabajo y demandas del mercado. Por ejemplo, el equipo de corte de alta potencia generalmente está equipado con válvulas proporcionales eléctricas de alto voltaje para lograr un corte rápido.
② Válvula solenoide de alta velocidad
Se utiliza para controlar con precisión la apertura y el cierre del gas auxiliar durante el corte con láser para mejorar la calidad y la eficiencia de corte.
Adecuado para entornos de alta presión.
Selección de gas bidireccional/tres vías , válvula de retención integrada interna.
Adecuado para oxígeno , de nitrógeno de alta presión y aire comprimido.
Estructura de acción directa , sin necesidad de aire comprimido externo como fuente de aire piloto.
3. Módulo ITV-JG vs Regulador de presión tradicional
| Artículo | Módulo regulador electroneumático ITV-jg | Regulador de presión tradicional |
| Método de control | Entrada de señal eléctrica , regulación automática | Ajuste manual, dependiente del ser humano |
| Tiempo de respuesta | <0.3 segundos, retroalimentación en tiempo real | Lento, inadecuado para cortar rápido |
| Precisión de la presión | ± 0.5% FS, salida estable | Gran desviación, control inestable |
| Método de instalación | Diseño modular integrado , fácil de instalar | Configuración compleja de tuberías, lento |
| Mando a distancia | Compatible | No compatible |
4. Preguntas frecuentes
① ¿Puede reemplazar directamente la válvula proporcional eléctrica de marcas como SMC/Festo?
Sí. ITV-JG está diseñado como estándar de la industria en la interfaz eléctrica ( 0-10V/4-20MA ) y la conexión de línea de gas, y se puede reemplazar fácilmente en la mayoría de los casos.
② ¿Cómo logra el cambio automático entre nitrógeno y oxígeno?
El módulo integra una válvula solenoide y una función de configuración de doble presión . Su sistema CNC solo necesita dar una señal de conmutación, y el módulo puede cerrar/abrir automáticamente la ruta de gas correspondiente e inmediatamente cambiar al valor de presión de nitrógeno preestablecido ( alta presión ) o oxígeno ( baja presión ). Todo el proceso es rápido y perfecto.
③ ¿Es complicada la instalación y la puesta en marcha?
La instalación es muy simple . Debido al alto grado de integración, solo necesita conectar la entrada de aire, la salida de aire y los cables de potencia/señal. Proporcionamos manuales de instalación detallados y soporte técnico en línea.
④ ¿Es compatible con las máquinas de corte láser de varias marcas?
Mientras su equipo CNC System pueda proporcionar señales estándar de control analógico de 0-10V o 4-20 mA, puede ser perfectamente compatible con ITV-JG.
El corte con láser se usa ampliamente en los campos de automóviles, construcción naval , aviación, industria nuclear , fabricación de maquinaria, acero, petróleo , textil , etc. Los productos VPC se pueden aplicar perfectamente a varios equipos de corte con láser. Si está interesado en este producto, comuníquese con VPC Pneumatic.
