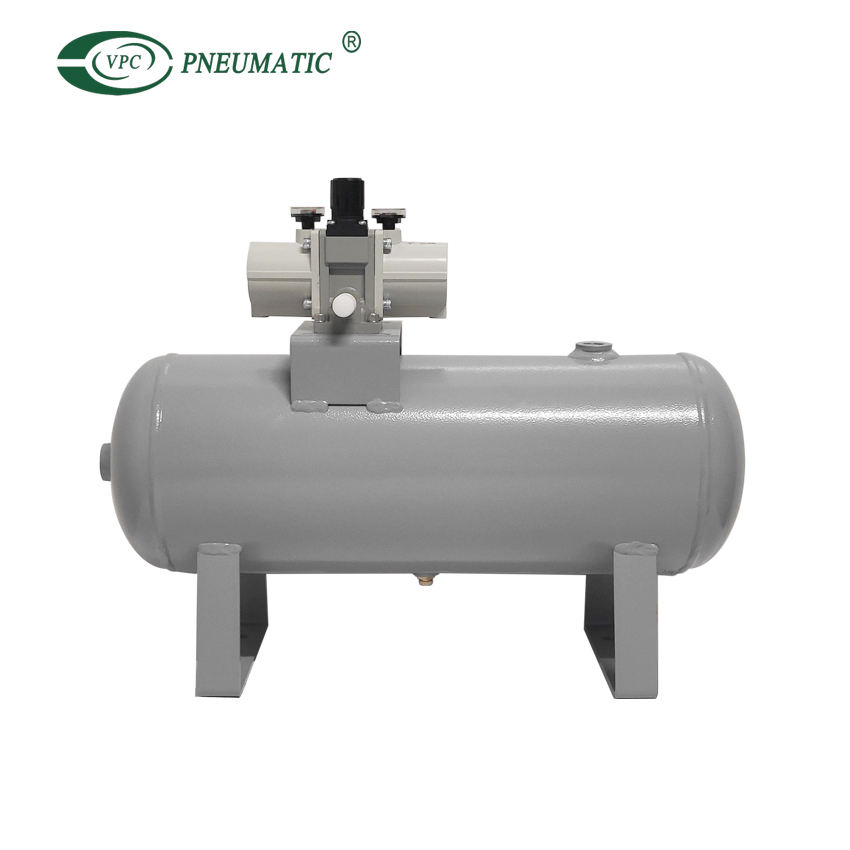

Regulador de refuerzo VBALa función principal es empujar el aire en el sistema de baja presión a alta presión para compresión y presurización, aumentando así la presión del sistema. Es ampliamente utilizado en sistemas y equipos neumáticos que requieren suministro de alta presión.

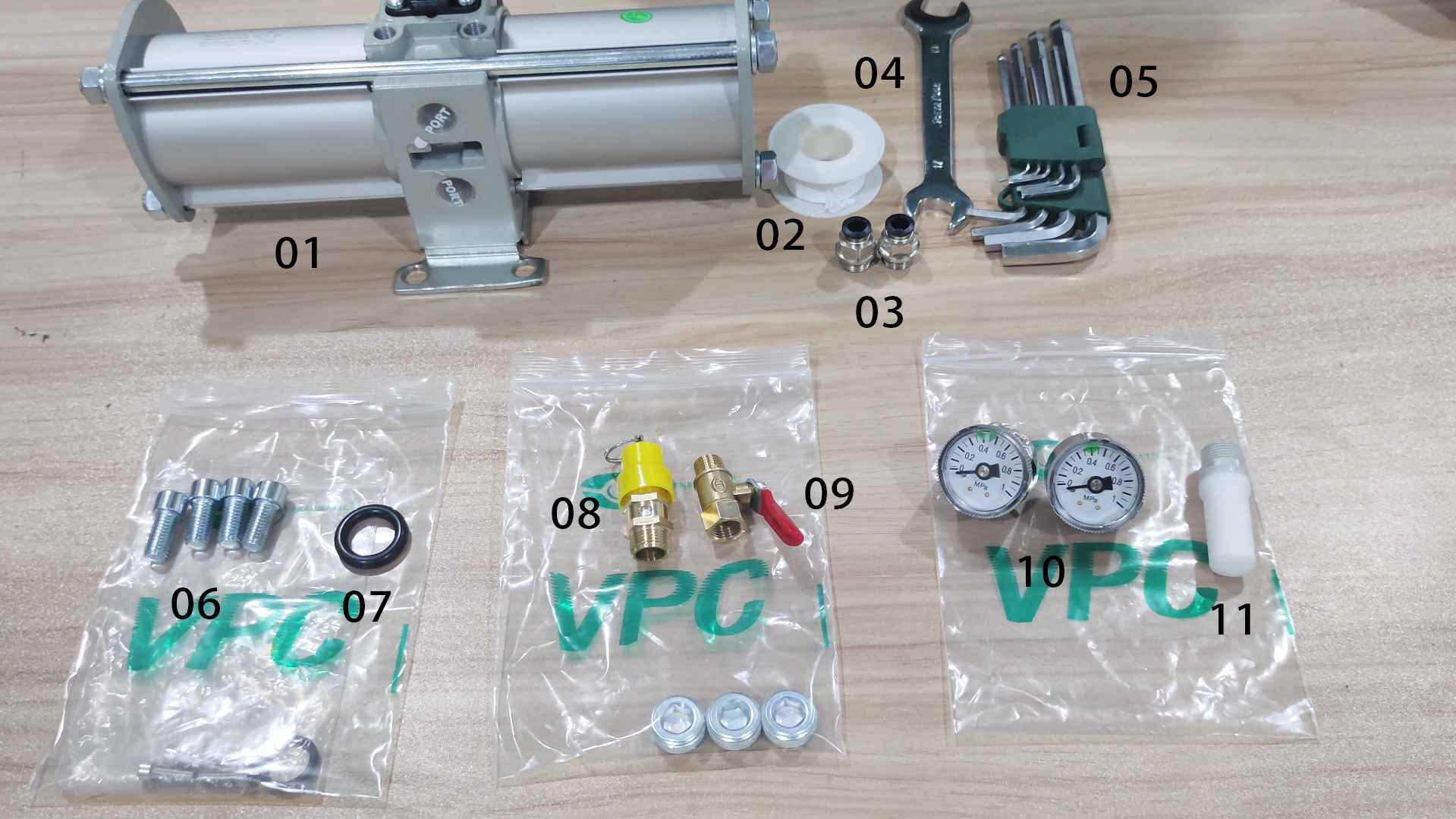

1. Productos y herramientas de montaje
* Cinta selladora de hilo para envolver: Válvulas de drenaje, válvulas de seguridad y manómetros todos deben envolverse con cinta selladora de roscas para asegurar su sellado. Por favor consulte el artículo. para el método de envoltura.

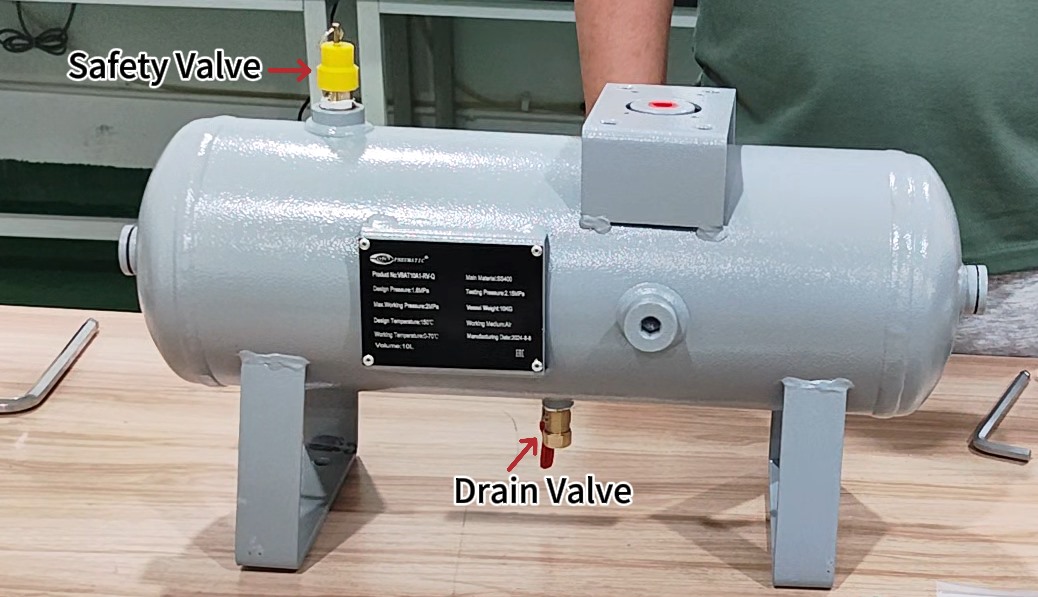

2. Instalación de la válvula de drenaje y la válvula de seguridad
① Instale la válvula de drenaje: apriete la válvula de drenaje al puerto de drenaje en la parte inferior del tanque de aire. Asegúrese de que la conexión esté apretada para evitar fugas de aire.
② Instale la válvula de seguridad: use una llave hexagonal para abrir la válvula de seguridad cubierta de instalación en el tanque de aire. Atornille la válvula de seguridad en el tanque de aire y apriétela para evitar que se afloje.

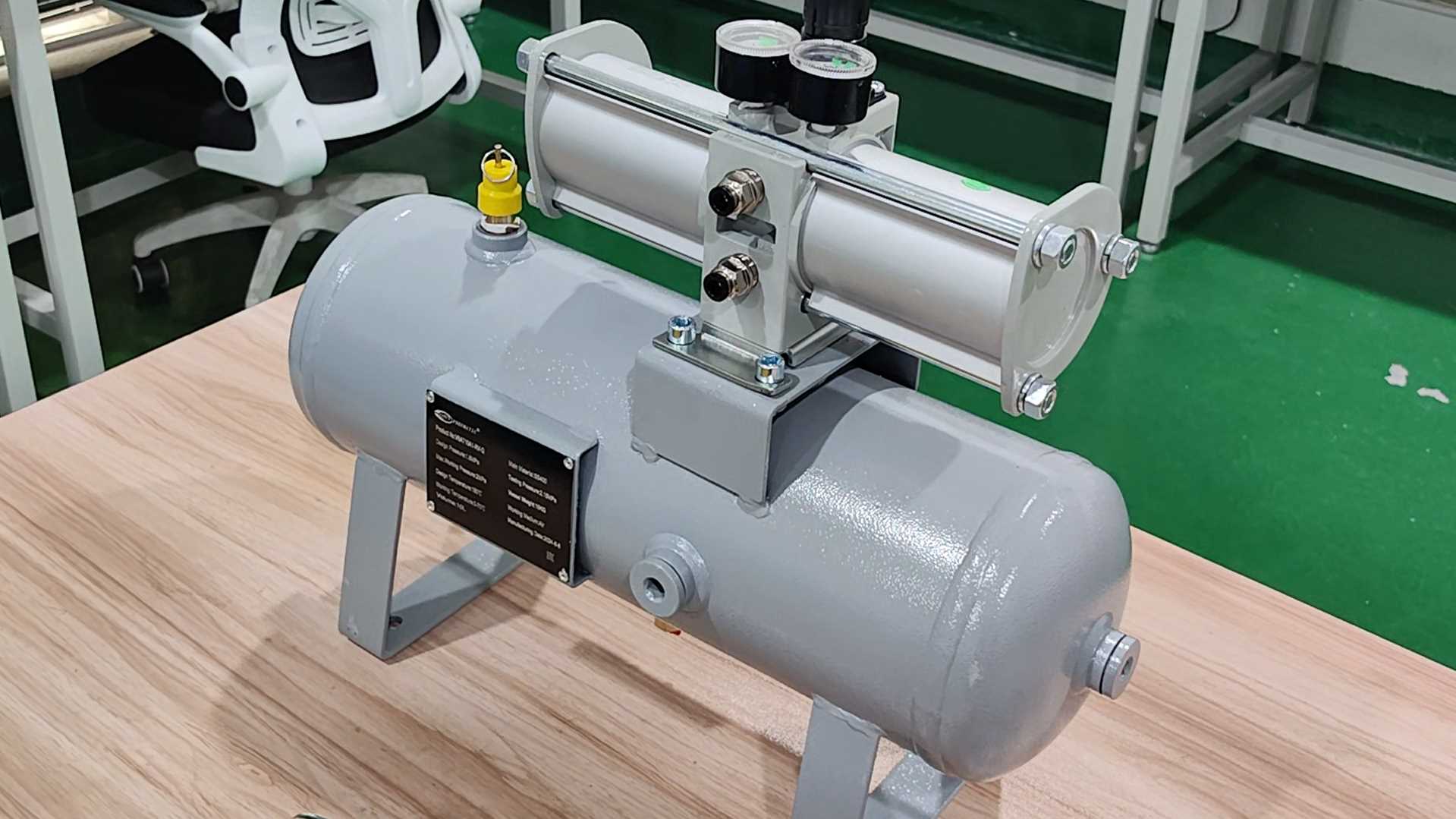

3. Instalación del regulador de refuerzo
① Instalación del sello: Utilice una llave hexagonal para desenrosque el agujero roscado en la parte inferior del regulador de refuerzo neumático. Instale el sello en el orificio roscado en la parte inferior del regulador de refuerzo, asegurándose de que el sello esté no dañado y está correctamente conectado.
② Conecte el regulador de refuerzo al tanque de aire: abra el cubierta protectora en el tanque de aire, coloque el regulador de impulso en el tanque de aire steadilyy asegúrese de que los cuatro orificios para tornillos del regulador de refuerzo estén alineado con los orificios de conexión del tanque de aire. Coloque los tornillos en los orificios de conexión y apriételos con una llave hexagonal.
4. Instalación de manómetro, accesorios de aire y silenciador
① Instalación del manómetro: Atornille el manómetro envuelto con cinta selladora de hilo en el aire EN puerto y Puerto de salida del regulador de refuerzo a su vez.
② Instalación del conector de aire: Retire el sello protector, atornille el conector de aire en el Puerto de entrada y salida del regulador de refuerzo a su vez y apriete el conector con una llave ajustable.
③ Instalación del silenciador: Retire la junta y atornille el silenciador en el agujero de escape del regulador de refuerzo.
Contenido complementario

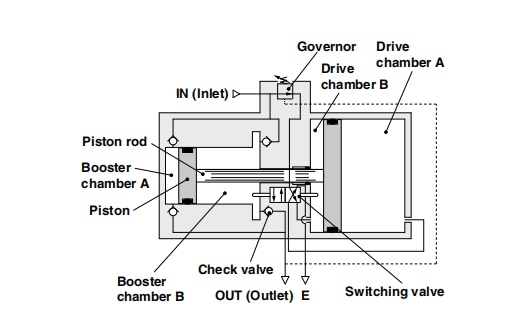

1. ¿Cómo funciona un regulador de refuerzo?
El EN El aire pasa a través de la válvula de retención para cámaras de refuerzo A y B. Mientras tanto, se suministra aire a la cámara de accionamiento B a través del regulador y la válvula de conmutación. Entonces, la presión del aire de cámara de accionamiento B y la cámara de refuerzo A se aplican al pistón, impulsando el aire en cámara de refuerzo B. A medida que el pistón se desplaza, el aire impulsado es empujado a través de la válvula de retención hacia el AFUERA lado. Cuando el pistón llega al final, el pistón hace que la válvula de conmutación cambie, de modo que cámara de accionamiento B está en estado de escape y cámara de accionamiento A está en el estado de suministro respectivamente. Luego, el pistón invierte su movimiento, esta vez, las presiones de cámara de refuerzo B y cámara de accionamiento A aumenta el aire en cámara de refuerzo A y lo envía al AFUERA lado. El proceso descrito anteriormente se repite para suministrar continuamente aire altamente presurizado desde el EN hacia AFUERA lado.
2. ¿Cuándo utilizar un regulador de refuerzo?
① Algunos dispositivos del circuito neumático necesitan utilizar un mayor presión de aire que la presión de la línea principal.
② El espacio es pequeño y un cilindro neumático de gran diámetro No se puede configurar, pero se debe garantizar la fuerza de salida.
③ La operación remota neumática requiere presurización para compensar por pérdida de presión.
④ Es necesario aumentar la presión del líquido del cilindro de gas-líquido.
⑤ Cuando quieras acortar el tiempo para llenar el tanque de gasolina a una cierta presión.
3. ¿Cuáles son los componentes de control de presión?
Regulador de refuerzo proporciona la alta presión requerida.
Pasegurar regulador reduce el fluido a alta presión a un rango seguro.
PRegulador de presión de precisión.o Garantiza una regulación precisa de la presión de salida.
Electorregulador o-neumático Proporciona regulación de presión inteligente y en tiempo real (puede lograr regulación continua de la presión).
Lo anterior es el proceso de instalación del regulador de impulso y el tanque de aire. Si tiene alguna pregunta durante el proceso de instalación, por favor póngase en contacto con VPC y estaremos encantados de responder a tus preguntas.
Para obtener instrucciones detalladas de instalación, consulte el vídeo:
