¿Cómo se instala un cilindro neumático?

◆ Sitio web oficial en español de VPC

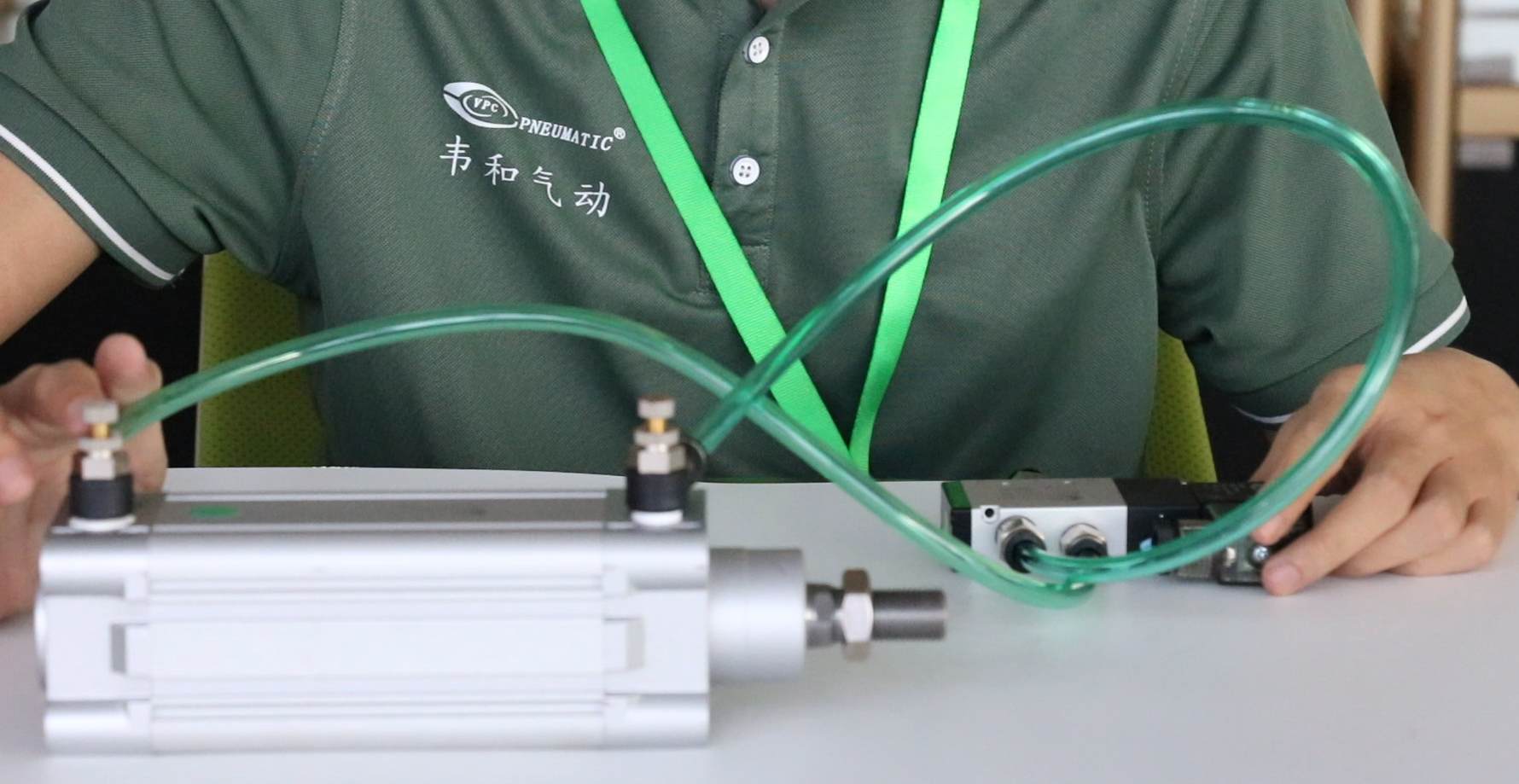

Cilindros neumáticos Son una parte importante de la automatización industrial, principalmente a través del movimiento de expansión y contracción para completar los requisitos de acción en los equipos mecánicos.

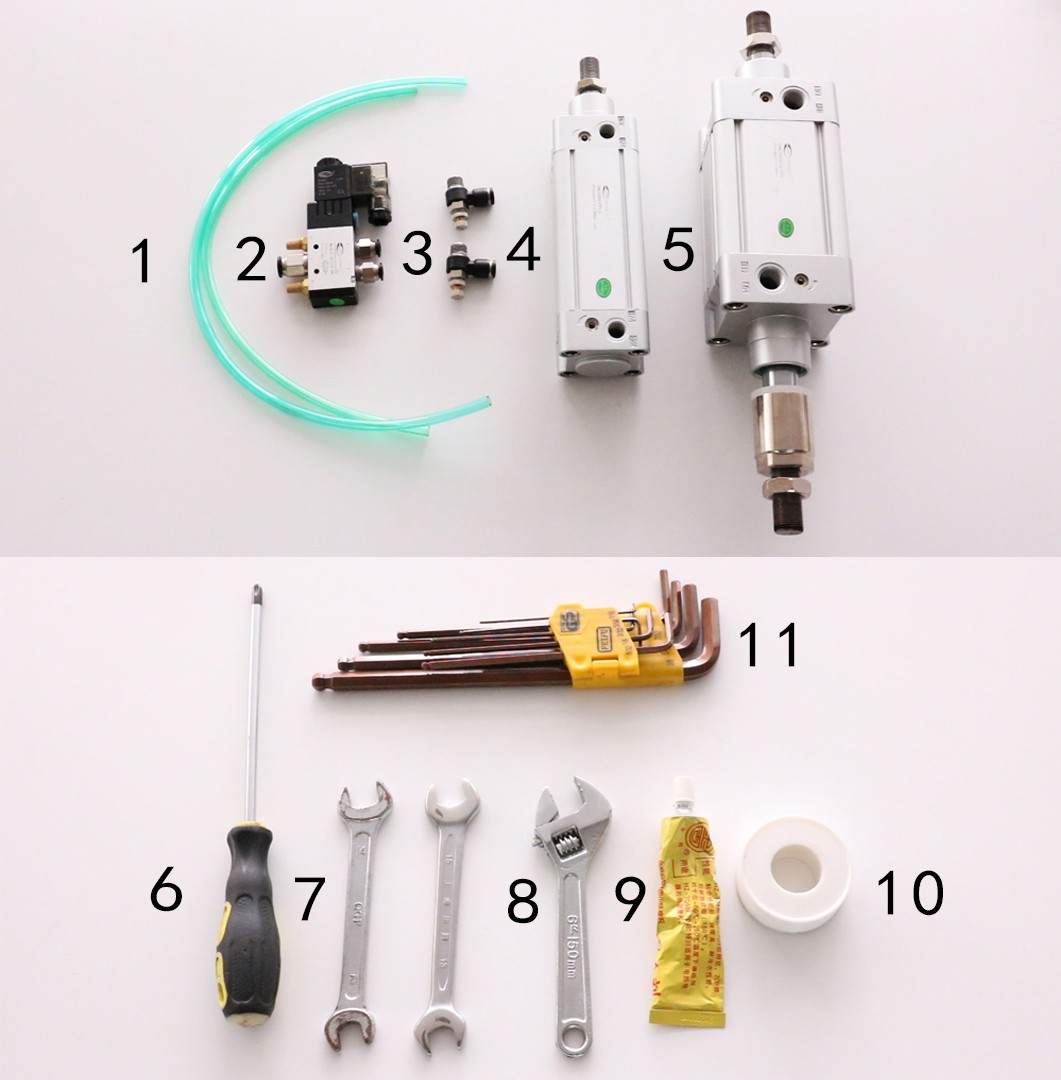

1. Preparación

*Seleccione un superficie limpia y lisa para instalar el cilindro neumático. Asegúrese de que la posición de montaje no interfiera con el movimiento de otras piezas mecánicas.

2. Pasos de instalación

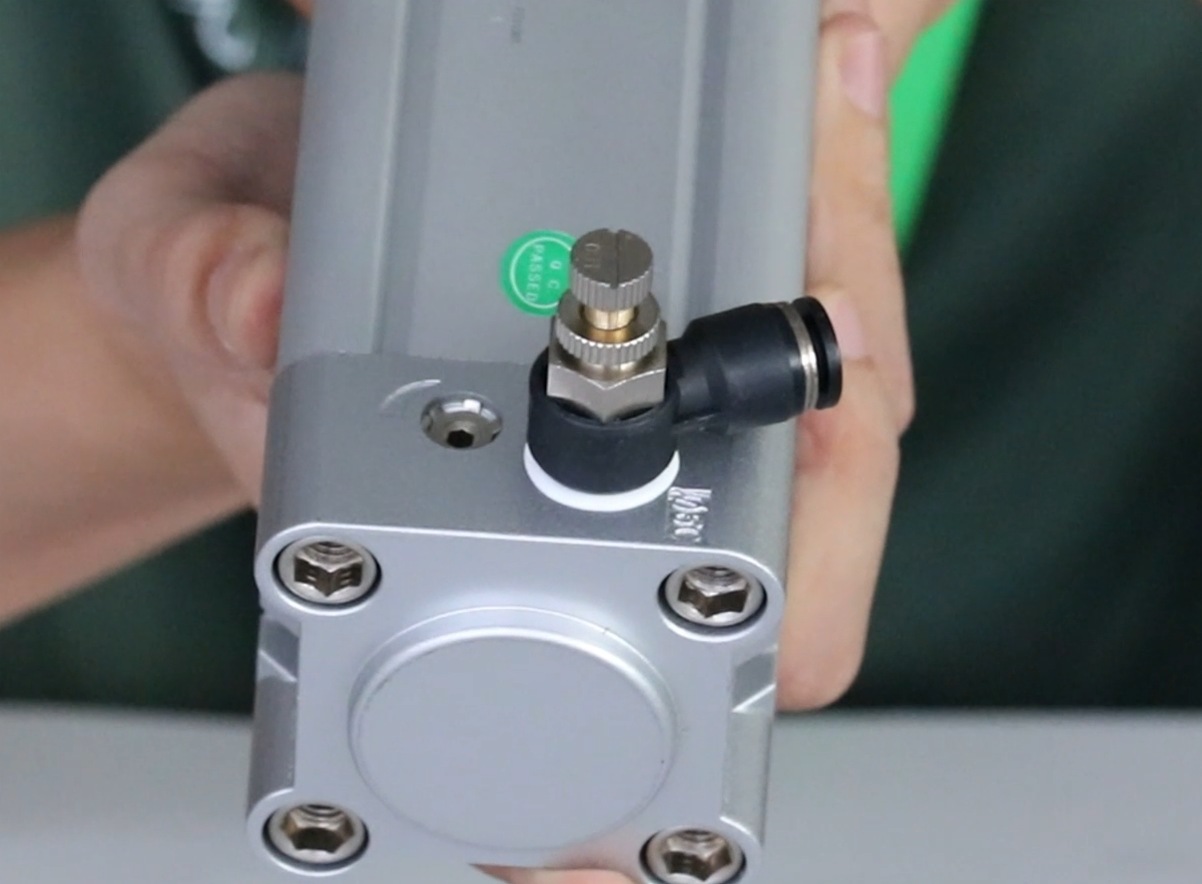

① Instalación de la válvula de control de velocidad.

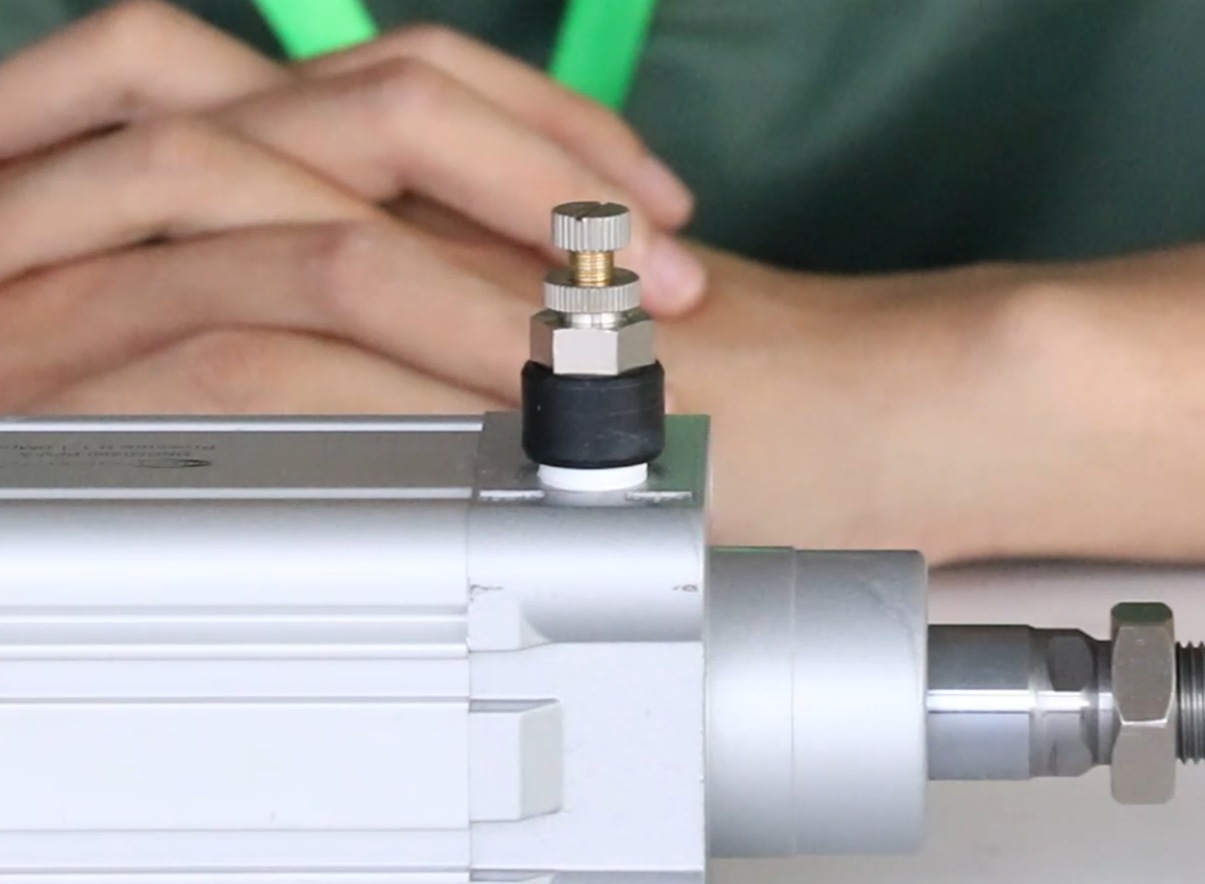

La función del válvula de control de velocidad neumática es regular el caudal y, por tanto, la velocidad de expansión y contracción del vástago del pistón, regulando el tasa de flujo con un pomo. Se bloquea con una contratuerca después del ajuste.

Antes de la instalación, la válvula de control de velocidad necesita ser sellado con la ayuda de selladores de roscas o cinta selladora de roscas para asegurar su estanqueidad durante la operación. Atornille la válvula de control de velocidad en los puertos de importación y retracción del cilindro de aire con las llaves de boca.

Método de sellado 1: cintas selladoras de roscas

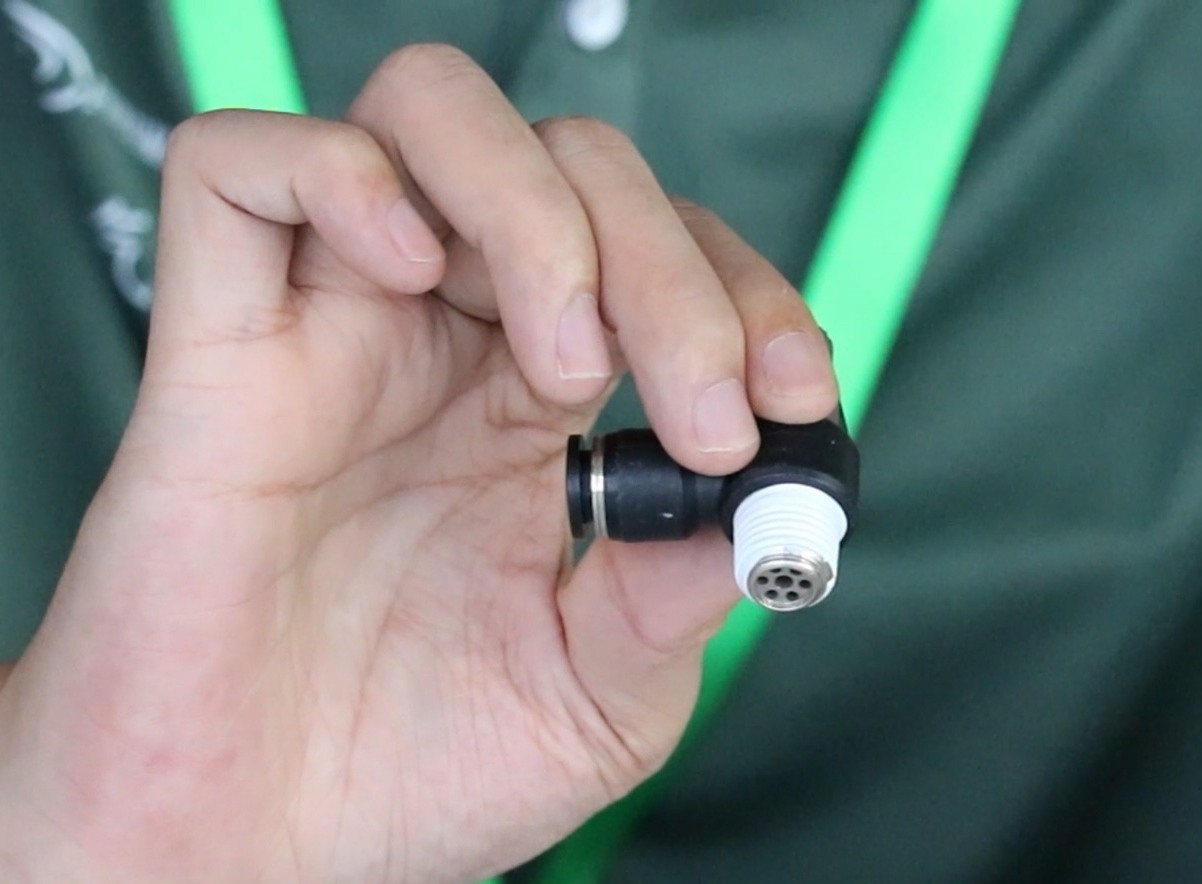

① Corte las cintas selladoras de roscas que se pueden envolver alrededor de los conectores para 3 a 4 vueltas (La longitud específica se puede calcular por el diámetro de la rosca del accesorio).

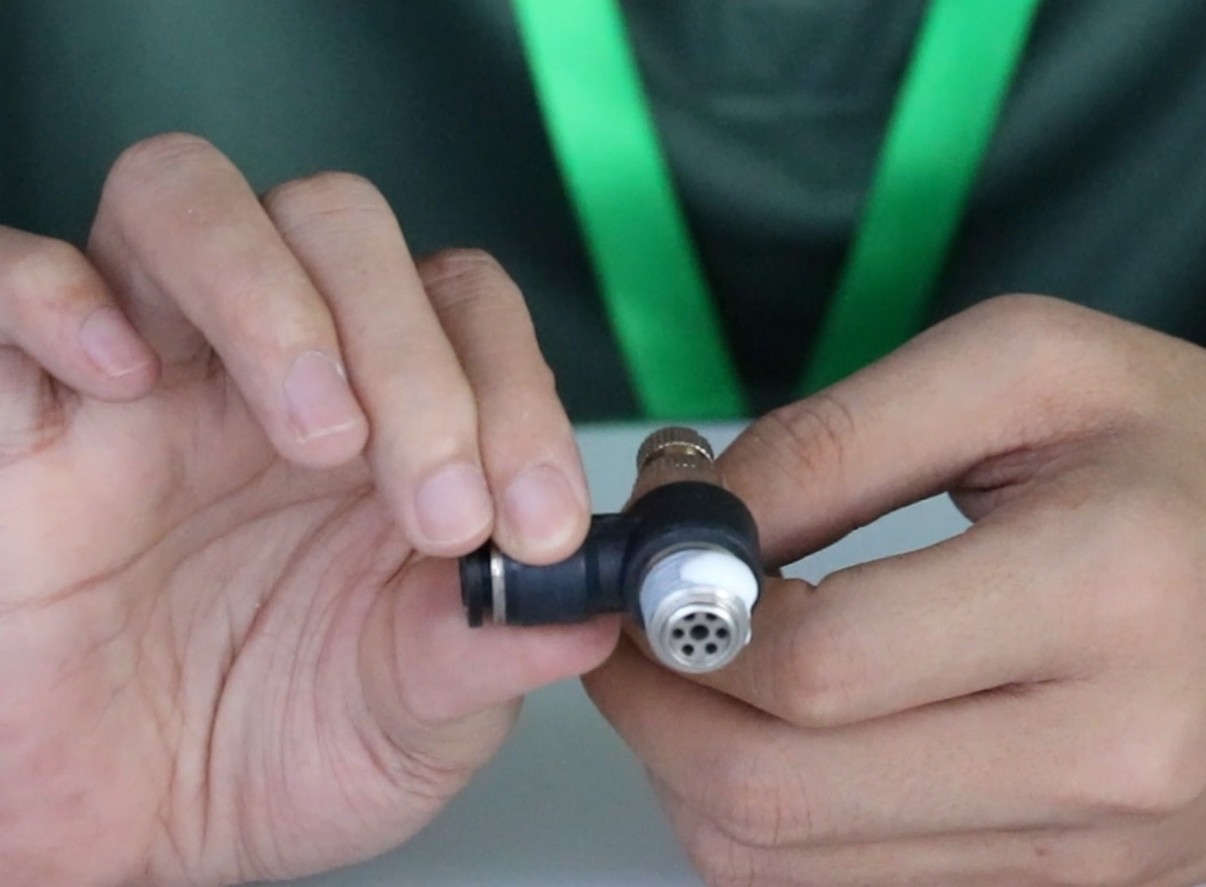

② El ancho de las cintas selladoras de roscas debe no exceder la parte inferior del hilo. Si es demasiado ancho, se puede doblar y enrollar. Envuelva las cintas selladoras de roscas alrededor de la rosca en sentido antihorario. Sin rebabas, sin filamentos y con una superficie limpia después de que el bobinado esté calificado.

* Si las cintas de sellado de roscas exceden la rosca o se envuelven de manera irregular, los residuos caerán en el cuerpo de la válvula durante el proceso de torsión, lo que provocará que la válvula solenoide neumática quedarse atascado y no trabajar.

Método de sellado 2: Selladores de roscas

* Referencia de vídeo de instalación detallada: Cómo cablear e instalar válvulas solenoides neumáticas

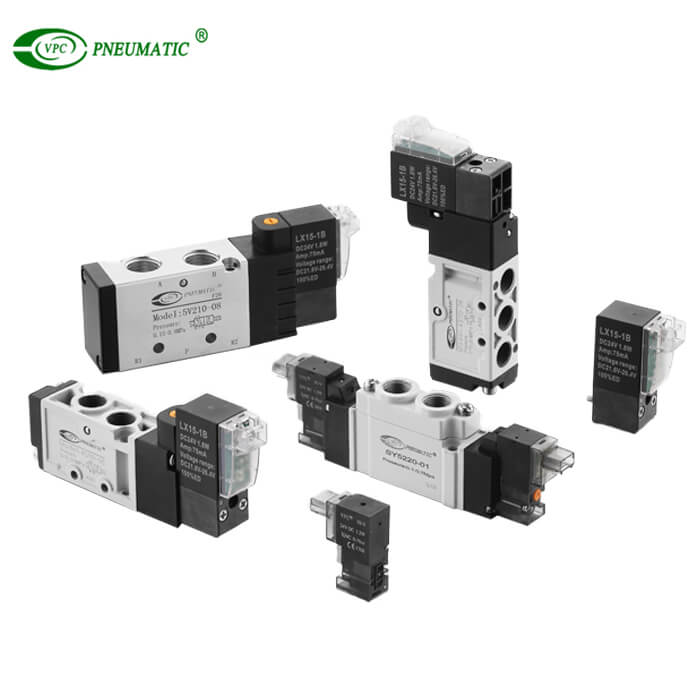

② Instalación de la válvula solenoide

La función de instalar el válvula solenoide neumática Es principalmente cambiar la fuente de aire y hacer que el vástago del pistón se mueva alternativamente en el cilindro neumático.

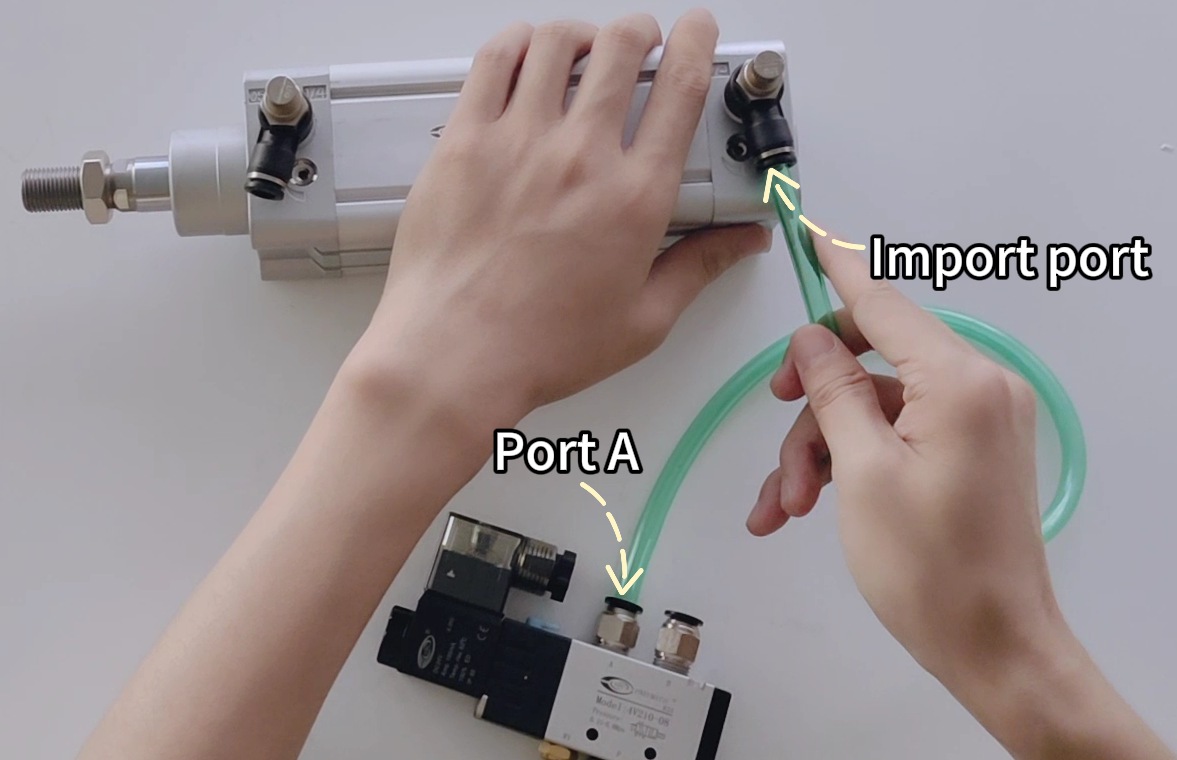

Inserte la manguera de aire en el trabajo. puerto A de la válvula solenoide y el otro extremo en el puerto de importación en la parte inferior del cilindro.

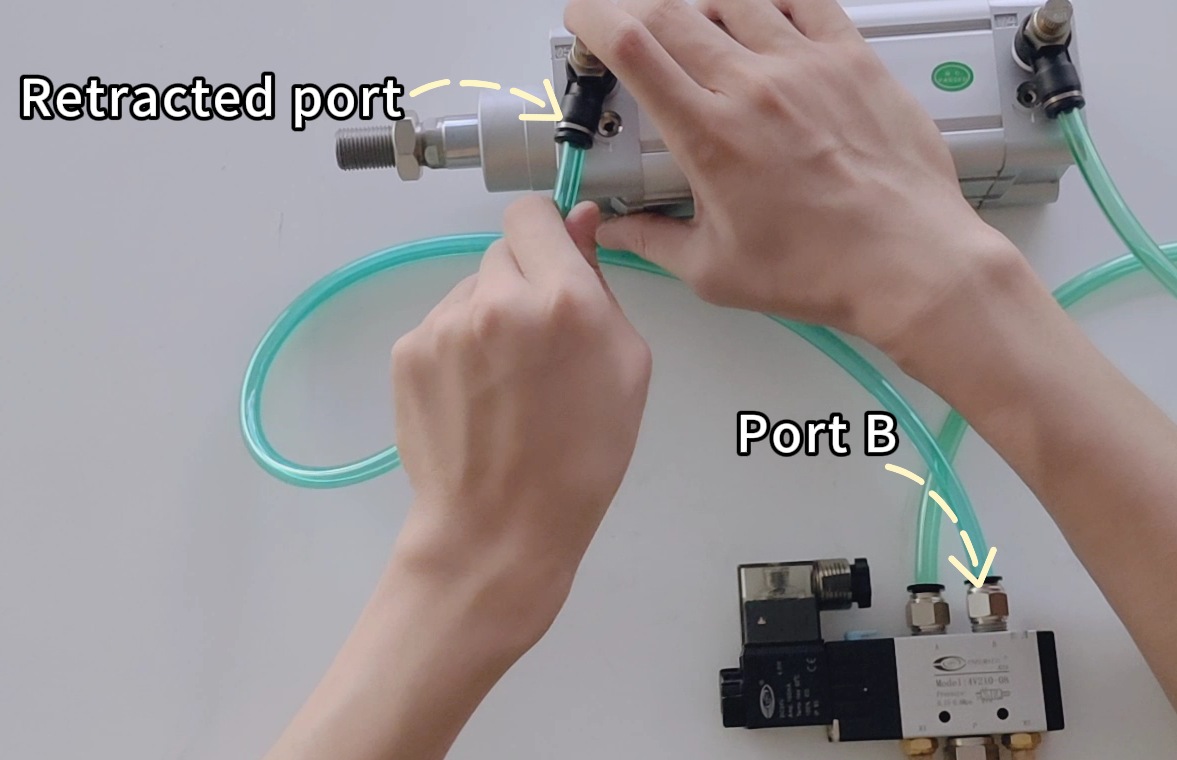

Inserte el tubo neumático en el trabajo puerto B de la válvula solenoide y el otro extremo en el puerto retraído en la parte superior del cilindro neumático.

* El tubo de aire se puede volver a conectar presionando el resorte del conector para desbloquear y sacar el tubo de aire.

3. Control de seguridad

① Asegúrese de que todos los sujetadores estén seguros y no se aflojen.

② Verifique todos los puntos de conexión para fuga de aire.

③ Asegúrese de que todo el sistema sea seguro durante la operación.

4. Principio de funcionamiento y pruebas

① Principio de funcionamiento

Energice y encienda la fuente de aire, el aire ingresa al puerto de trabajo A desde el puerto de entrada P, el puerto A se ventila para llegar al cilindro de aire puerto de extensión, y el vástago del pistón del cilindro comienza a realizar la acción de extensión. El aire ingresa al puerto B desde el puerto de retracción y sale al puerto R2.

En ausencia de energía, la inversión se puede ajustar mediante interruptor manual. Al presionar el interruptor, el aire fluye desde el puerto de entrada P al puerto de trabajo B, que se ventila para llegar al puerto de retracción, donde se retrae el vástago del pistón del cilindro neumático. El aire ingresa al puerto A de la válvula solenoide desde la entrada de aire y sale al puerto R1.

Ajuste neumático del cojín

El colchón de aire se ajusta al tamaño de colchón de aire requerido girándolo con una llave hexagonal, de esta manera protegiendo los sellos del cojín durante la acción del cilindro neumático y aumentando la vida útil del cilindro de aire.

② Pruebas

- Encienda la fuente de aire y ajuste la regulador de aire AR a la presión de trabajo adecuada.

- Pruebe la operación varias veces para asegurarse de que el cilindro neumático se mueva suavemente y que haya sin fugas de aire ni estancamiento.

- Ajuste la válvula de control de velocidad del cilindro de aire para obtener la velocidad de movimiento ideal.

Una vez finalizada la instalación y las pruebas, el cilindro neumático se mantenido y revisado regularmente para garantizar un funcionamiento adecuado.

Lo anterior es la instalación de cilindros neumáticos y accesorios, si tiene alguna pregunta sobre cilindros neumáticos u otros componentes neumáticos, por favor póngase en contacto con VPC. Estaremos encantados de ayudarle.

Cilindro neumático

Válvula Solenoide

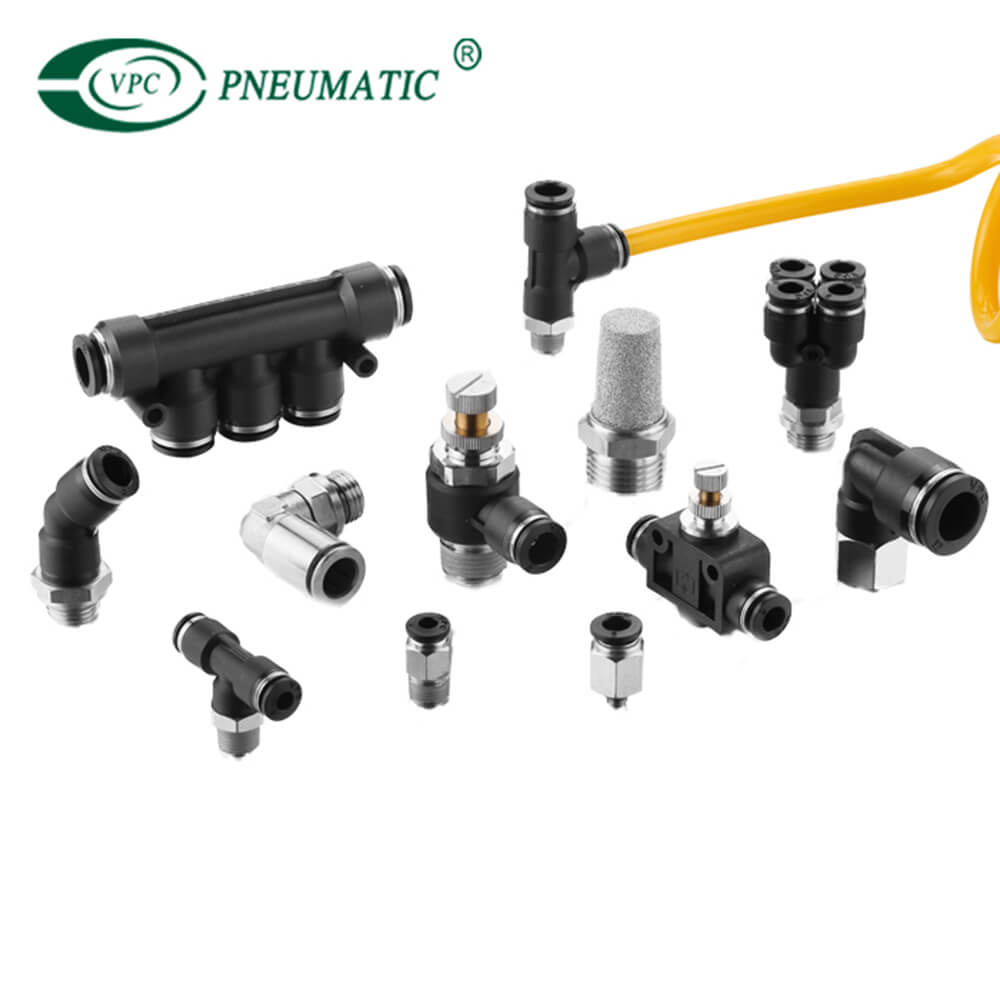

Conexión neumática

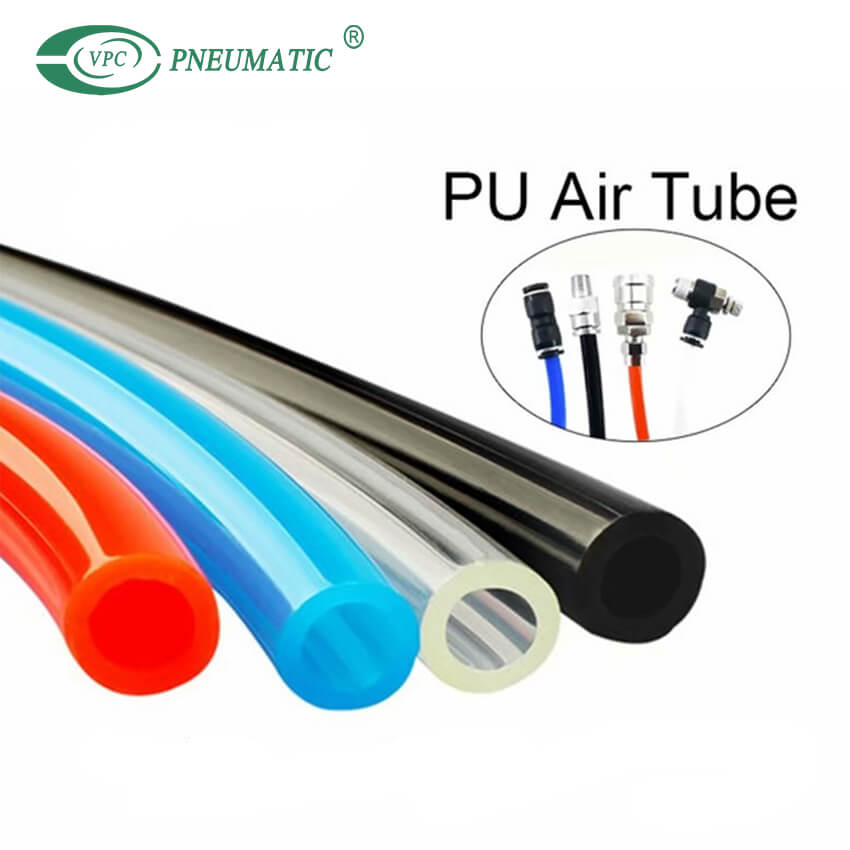

Tubo neumático
