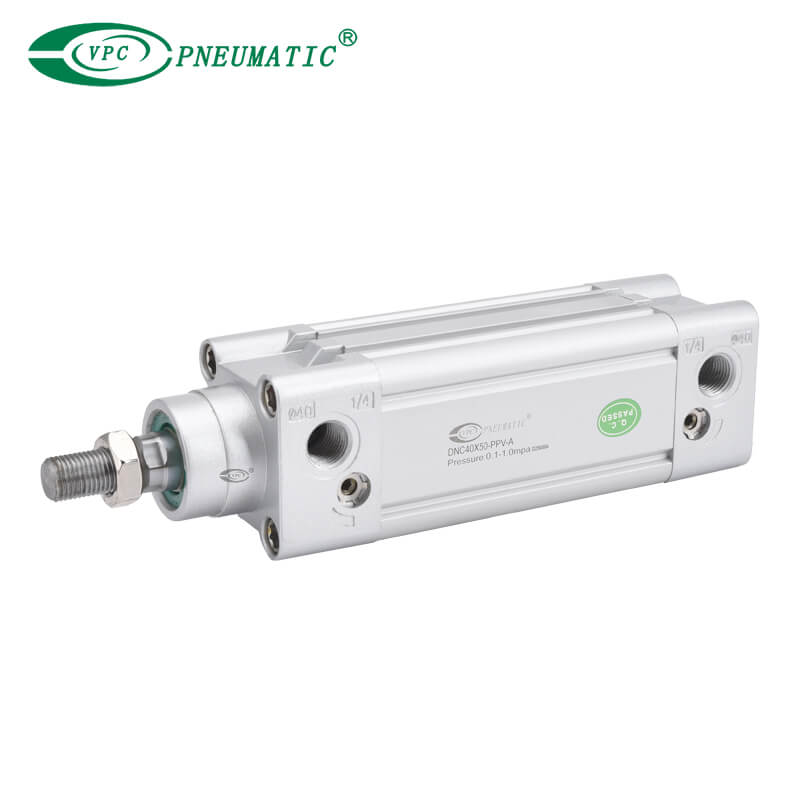

Serie DNC ISO 6431 Cilindro neumático estándar

Compartir con:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
La serie DNC ISO 16431 Los actuadores neumáticos se utilizan para proporcionar un movimiento lineal de línea recta, entrada/salida para una variedad de aplicaciones.
  1. ISO 15552 (ISO 6431, VDMA 24562).
  2. Amplia gama de variantes para aplicaciones personalizadas.
  3. Rango integral de accesorios de montaje para casi todos los tipos de instalación.
  4. Pistón magnético para la detección de posición.
  5. Puede reemplazar el cilindro neumático DSBC.
  • DNC 32X50-20-PPV

  • VPC Pneumatic

  • 8412310090

Material:
Aburrir:
Rango de carrera:
Garantía de calidad:
Estado de Disponibilidad:

Descripción del Producto

Característica del producto

Serie DNC ISO 15552 ( ISO 16431 ) Los actuadores neumáticos se utilizan para proporcionar un movimiento lineal de entrada/salida de línea recta para una variedad de aplicaciones.

1. El sello del pistón está compuesto por dos estructura de sello unidireccional en forma de Y, que tiene una función de compensación, una larga vida útil y baja presión de inicio.

2. El tubo de aluminio cuadrado sin varilla de amarre tiene una buena resistencia a la corrosión.

3. El ajuste del búfer del cilindro es suave y estable.

4. Disponible como actuadores de actuación individual (extensión de primavera o retorno de resorte) y estilos de actuación doble con configuraciones de varilla o varilla doble, no rotación y modelos no rotativos de precisión.

5. Cilindros y accesorios para la instalación con varias especificaciones son opcionales.



Símbolo

ISO6431 Símbolo de cilindro neumático ISO 6431 Cilindro

Especificaciones del producto

Diámetro (mm)3240506380100125
Tipo de actuaciónActuación doble
Medio de trabajoAire limpio (filtración de 40um)
Tipo de montajeSerie DNC: Tipo básico FA FB CA CB LB TC TC-M
Serie DNC-S2: tipo básico FA   LB TC TC-M
Rango de presión de trabajo0.1-1.0MPA
Presión garantizada1.35MPA
Temperatura de trabajo5-70 ℃
Rango de velocidad50-800 mm/s
Tipo de cojínCojín ajustable
Golpe de cojín24 mm32 mm
Tamaño de puertoG1/8G1/4G3/8G1/2


Dimensiones principales

cilindro neumático de actuación doble

Gráfico  de fuerza de cilindro neumático

Cilindro de aire neumático

Preguntas frecuentes de productos

Q1.  ¿Cuál es el estándar ISO para el cilindro neumático??

El estándar del cilindro ISO 6431 se refiere a las dimensiones del producto básico y el tamaño del cilindro cuando se aplican los montajes y accesorios.


Q2. ¿Qué es el tamaño de la carrera en el cilindro neumático?

Los cilindros están disponibles en perforaciones de 32, 40, 50, 63, 80, 100 y 125 mm, con longitudes de carrera de 10 mm a 100 mm. Los cilindros de acción única con retorno de resorte en la dirección de retracción están disponibles en longitudes de carrera de hasta 80 mm.


Q3. ¿Cómo aumento la presión en mi cilindro neumático?

Otra forma de aumentar o disminuir las fuerzas generadas por el cilindro es elegir un cilindro con un diámetro más significativo (mayor fuerza) o menor (menos fuerza). Recuerde, cuanto mayor sea el diámetro, mayor es el área de superficie del pistón y mayor será la presión.


Q4. ¿Cómo se ajusta la velocidad del cilindro de aire?

Cuando el pistón del cilindro se extiende, el aire detrás de él se comprime porque el aire no puede escapar fácilmente. Cuando aprieta el tornillo de control de flujo, el movimiento del pistón se ralentiza porque el aire está restringido aún más. Controla la velocidad de un cilindro o restringe el flujo de aire. Simplemente gire la válvula de aguja para ajustar la velocidad del aire.


Q5. ¿Cómo se calcula la fuerza de cilindro neumático?

Use el diámetro del cilindro (d) para calcular el área de trabajo del cilindro (a), que es a = π × d² / 4.

Determine la presión de trabajo (P) dentro del cilindro.

Multiplique la presión (P) por el área (a). De esa manera, calcula la fuerza de empuje de la teoría de cilindros neumáticos (F), F = P × A.

Calculadora de fuerza de cilindro neumático


P6: ¿Venden kits de reparación de cilindros neumáticos?

Sí, vendemos todo tipo de kits de reparación de cilindros y otros accesorios. Póngase en contacto con nosotros si necesita alguno.
