El sistema de vacío neumático es un sistema de control neumático que utiliza aire comprimido para generar presión negativa (vacío) para completar funciones como el transporte , de adsorción y la fijación de piezas o objetos.
1. Componentes y funciones de vacío
Componentes de vacío | Función | Modelo de producto |
Generador de vacío | Se utiliza para generar presión negativa para proporcionar la fuerza de adsorción requerida para la copa de succión al vacío. Max. Grado de vacío: -88kpa | Generador de vacío en línea de la serie Zu Generador de aspirador de tipo de carrocería de la serie ZH |
Taza de succión al vacío | Use la diferencia de presión generada por el generador de vacío para adherirse a las piezas. Es el punto de conexión entre la máquina y el producto. | Una serie de succión de vacío en la serie Posicionamiento de procesamiento CNC Copa de succión para vidrio |
Filtro de vacío | Filtrar los contaminantes chupados de la atmósfera por la taza de succión al vacío. Asegúrese de que el generador de vacío no se bloquee y funcione normalmente. | Filtros de succión de aire en línea de la serie ZFC |
Interruptor de presión de vacío | Asegúrese de que la presión de vacío mantenga de forma segura la pieza de trabajo y las señales eléctricas de salida al sistema de control de vacío. | Interruptor de presión digital de alta precisión ZSE30A (F) Serie 2 |
Reguladores de vacío | Ajuste la presión del vacío. | Válvula proporcional eléctrica del regulador DC24V de la serie ITV |
* Para parámetros detallados del componente de vacío , consulte el artículo: ¿Qué son los componentes de vacío?
Regulador de vacío

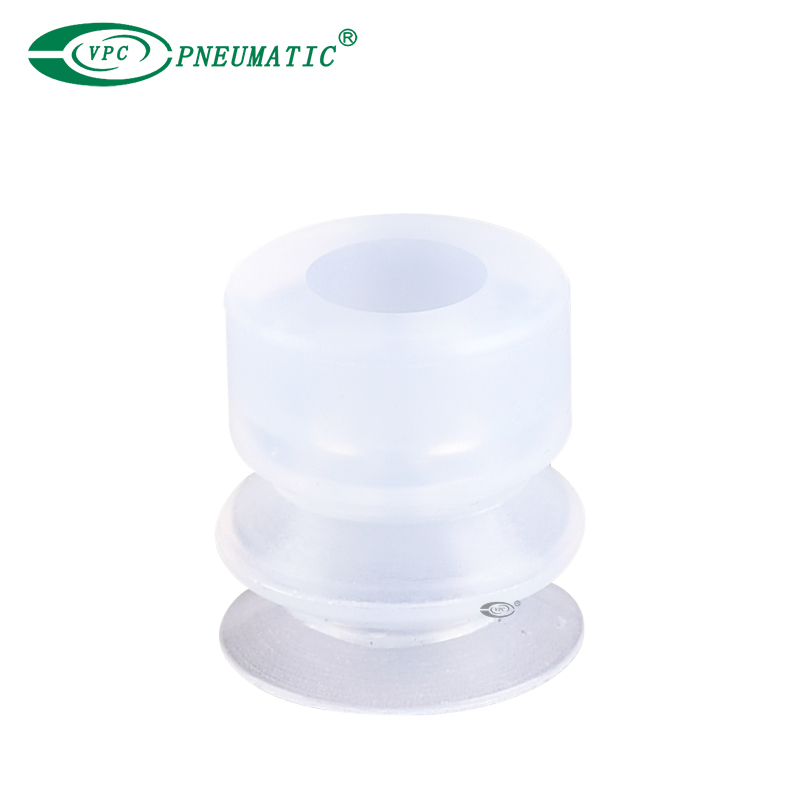

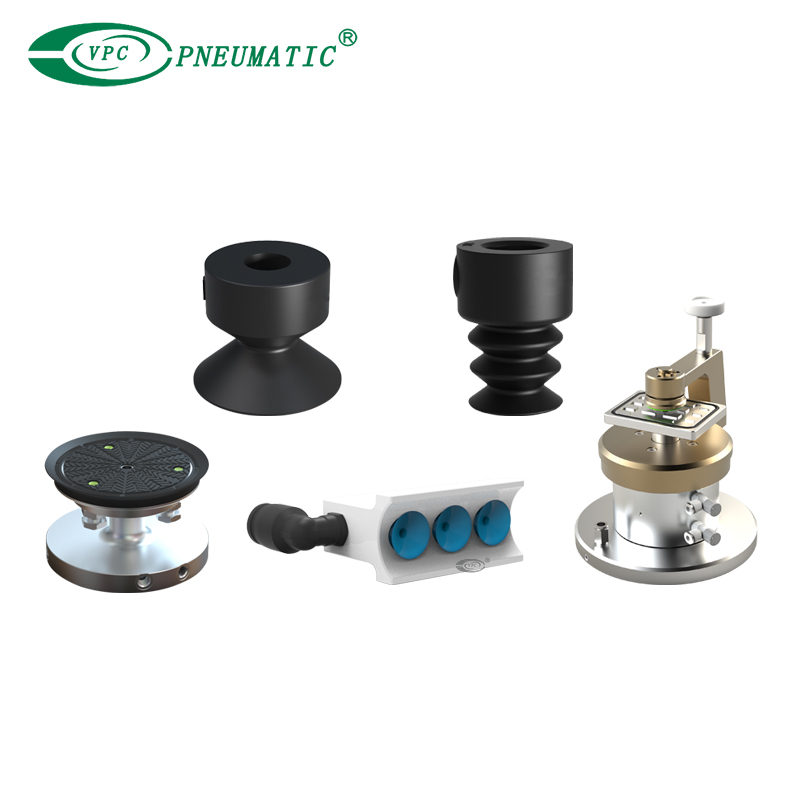

Taza de succión al vacío
Generador de vacío
2. Aplicación del sistema de vacío neumático

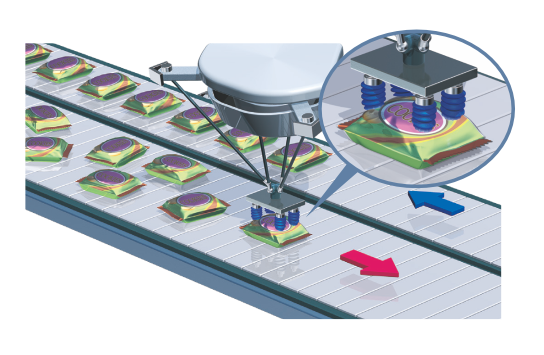

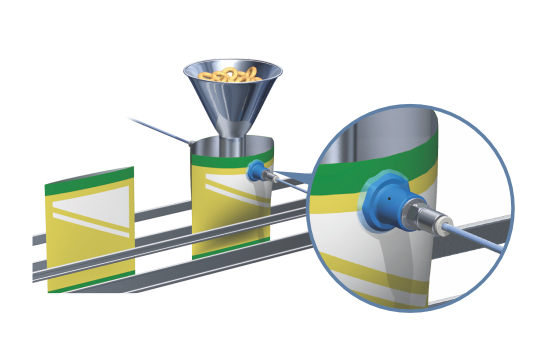

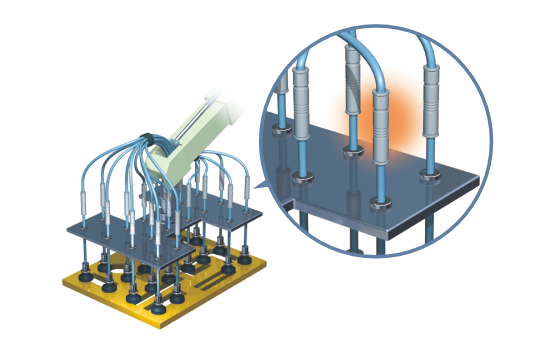

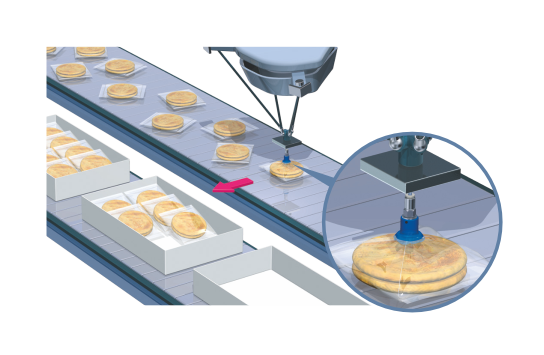

Sistema de manejo de adsorción de vacío : adecuado para cualquier objeto con una superficie lisa. Especialmente para no hierro , no metálico y no adecuado para objetos de sujeción , como papel delgado y suave, película de plástico, lámina de aluminio, vidrio frágil y sus productos, circuitos integrados y otras piezas de micropecisión, etc., se puede usar la adsorción de vacío para completarlo. Se usa ampliamente en la automoción , la carpintería, el embalaje, la chapa electrónica , de metal y otras industrias.

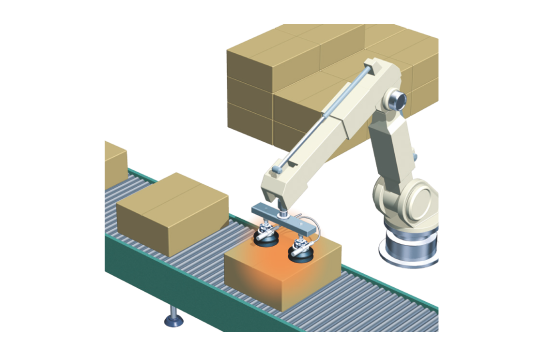

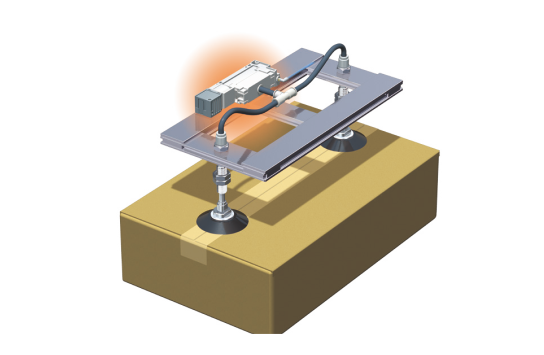

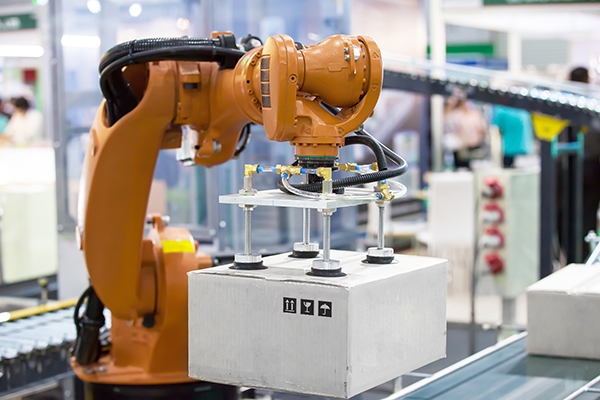

Adsorción de cartón

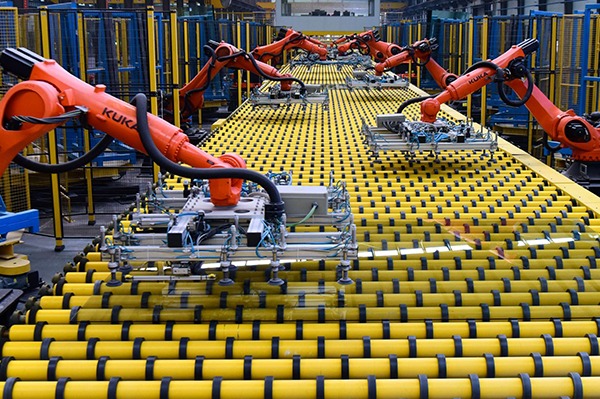

Adsorción de vidrio

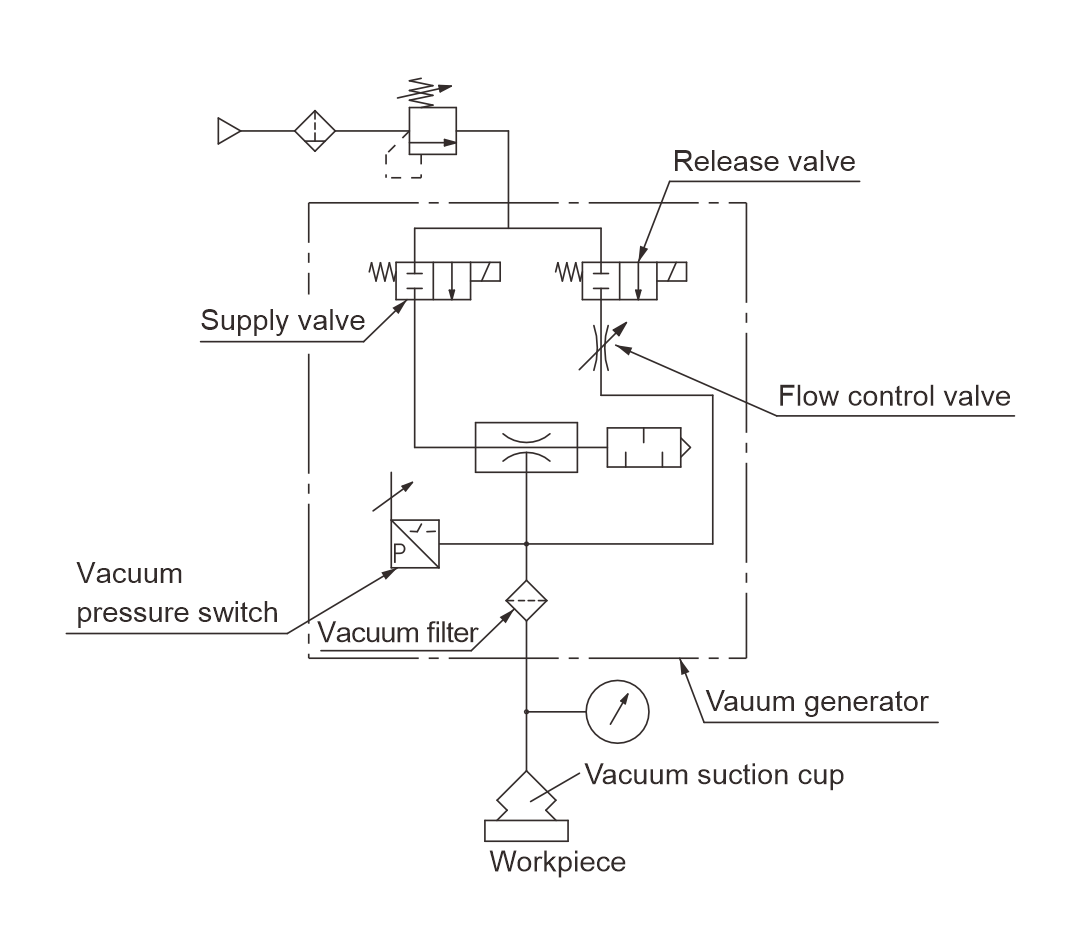

3. Diagrama de circuito del sistema de vacío neumático
Preguntas frecuentes
1. Bomba de vacío vs generador de vacío
Una bomba de vacío es un dispositivo que genera vacío. El puerto de succión forma presión negativa, y el puerto de escape está directamente conectado a la atmósfera . Max. Grado de vacío: -101.3kpa
El generador de vacío es un componente neumático que utiliza el flujo de aire comprimido para formar cierto grado de vacío. Max. Grado de vacío: -88kpa
2. ¿Cómo seleccionar un generador de vacío?
Al seleccionar un generador de vacío, factores como se deben considerar Además, también debe elegir un generador de vacío que pueda proporcionar un grado de vacío estable basado en el , el grado máximo de vacío del flujo de succión y el consumo de aire . consumo total de gas de la copa de vacío y el ciclo de trabajo continuo (frecuencia de trabajo) requerido por el sistema.
3. ¿Qué es una taza de succión al vacío?
La taza de succión al vacío es un componente de conexión entre la pieza de trabajo y el sistema de vacío . Utiliza una bomba de vacío o un generador de vacío para extraer el aire en la taza de succión, formando un estado de vacío en el interior, para que pueda adsorberse bien en varios materiales planos bajo la acción de la presión atmosférica.
4. ¿Cómo funciona la taza de succión al vacío?
Principio de succión:
La copa de succión al vacío está conectada al generador de vacío a través de la tubería de aire , y luego contacta al objeto que se elevará (como vidrio, papel, membrana pequeña, etc.), y el equipo de vacío se inicia con la presión de la presión de aire negativa dentro de la taza de succión, de modo que el objeto se levanta firmemente y el objeto se puede transportar a ser transportado.
Principio de destacamento:
Cuando el objeto a levantar se mueve al destino , la copa de succión al vacío se infla suavemente, de modo que la presión negativa de aire en la copa de succión de vacío cambia a presión de aire cero o presión de aire positiva . La taza de succión al vacío se separa automáticamente del objeto a levantarse, completando así la tarea de levantar y mover objetos pesados.
5. ¿Cómo elegir una taza de succión al vacío?
① Selección de adsorbentes
Características del adsorbente : estado de superficie, permeabilidad al aire, aversión a electricidad estática, aversión a iones de cobre y si la forma cambia (papel, plástico).
Forma del adsorbente : tamaño de la planitud de la , superficie de adsorción (estado de la superficie curva), forma (cubo, esfera, cilindro).
Peso de adsorbato

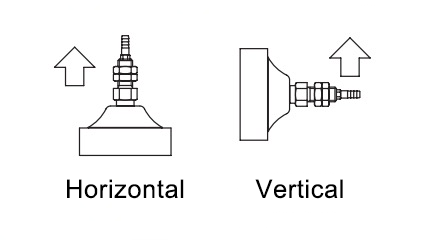

Dirección de elevación de adsorbente : adsorción horizontal o adsorción vertical.
② Seleccione la taza de succión al vacío
Cálculo de la fuerza de adsorción : calculado según el peso de la pieza de trabajo a transportar y el área de contacto.
F = PXA
F: fuerza de adsorción
P: presión de vacío
A: Área de superficie de contacto entre la taza de succión y la pieza de trabajo
Cálculo del diámetro de la copa de succión : determinado según la forma y el tamaño de la pieza de trabajo y la fuerza de adsorción requerida.
Material de la copa de succión : seleccione el material apropiado de acuerdo con las condiciones de uso , de fluido usado , entorno de uso , etc.
| Material de taza de succión al vacío | Sonó la temperatura de funcionamiento (℃) | Adsorbato |
| NBR | -30-120 | Objetos generales. |
| VQM | -60-230 | Semiconductores , objetos delgados, alimentos, productos terminados. |
| PUS | 130-100 | Placa de hierro, placa delgada, cartón. |
| Fkm | -20-250 | Medicamentos |
Forma de la copa de succión : elija la forma de la copa de succión de acuerdo con el material , de la forma y el peso del objeto que se adsorbe.
| Forma de taza de succión al vacío | Solicitud |
| Taza de succión plana | Maneje piezas de trabajo con superficies planas o ligeramente ásperas . Tales como placas de metal, cartones, vidrio, etc. |
| Copa de succión corrugada | Adecuado para superficies o superficies irregulares con materiales deformados. Como manejar piezas de trabajo, como celdas de batería y placas de metal. |
| Copa de succión larga Roung | Llevar piezas de trabajo estrechas y largas con una pequeña superficie de agarre, como tiras de madera, marcos de ventanas, piezas de trabajo geométricas, etc. |
| Copa de succión profunda | La taza de succión tiene una gran profundidad . Es adecuado para piezas de trabajo con una cierta curvatura de la superficie , como frutas, bolas de vidrio y otros objetos de pelota. |
Lo anterior es una introducción a los sistemas de vacío neumático y cómo elegir componentes de vacío que sean adecuados para el circuito de su sistema de vacío . Si tiene alguna pregunta en el diseño de circuitos del sistema de vacío, puede comunicarse con VPC Pneumatic . ¡Su consulta es bienvenida!
