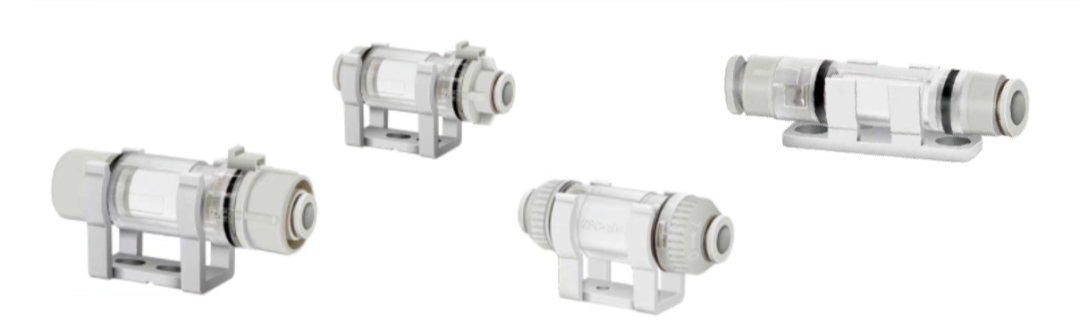

Filtros de succión de aire en línea serie ZFC

La serie ZF son filtros de succión de aire que evitan problemas en los equipos de vacío causados ​​por contaminantes en el aire.Son ligeros y compactos.Los elementos de filtro ZF se reemplazan fácilmente sin herramientas.
  1. Una unidad ofrece presión tanto positiva como negativa;
  2. Conexiones instantáneas;
  3. El elemento azul hecho a pedido (X03) hace que sea fácil ver la materia extraña blanca;
Líquido:
Tamaños de rosca:
Estado de Disponibilidad:
  • ZFC
  • VPC Pneumatic
  • 8481804090

Descripción del producto

  Codificador de pedidos      Serie ZFC  Filtros de succión de aire en línea

ZFC    5   4   -   B③    ④

① 5 → Tamaño del cuerpo

CódigoTamaño corporalÁrea de filtración
1

5L/min

140 mm2

310L/min470 mm2
520L/min750 mm2
7100L/min1260 mm2


② 4 → Tubo aplicable OD

 Tamaño métrico

CódigoTubo aplicable ODZFC1ZFC3ZFC5ZFC7
1Φ2
2Φ3.2
3Φ4
4Φ6
5Φ8
6Φ10
7Φ12

Pulgada  Talla

CódigoTubo aplicable ODZFC1ZFC3ZFC5ZFC7
AΦ1/8'
BΦ5/32'
DΦ1/4'
EΦ5/16'
FΦ3/8'



③ B → Opción

NuloNinguna
Bcon soporte



④ B → Hecho a pedido (Consulte la página 8 para obtener más información.)

CódigoEspecificaciones
X01Diferentes diámetros (lado IN < lado OUT)
X02Diferentes diámetros (lado IN > lado OUT)
X03elemento azul
X04filtración: 10 μm
X05FKM/sin aceite (sello)
X06Nylon


Especificaciones del producto

ModeloZFC1□ZFC3□ZFC5□ZFC7□
Tamaño del puerto

(D.E. de tubo aplicable)

Tamaño métricoΦ2Φ3.2Φ3.2Φ4Φ4Φ6Φ6Φ8Φ10Φ12
Tamaño en pulgadasΦ1/8'Φ1/8'Φ5/32'Φ5/32'Φ1/4'Φ1/4'Φ5/16'Φ3/8'
Líquidoaire, nitrógeno

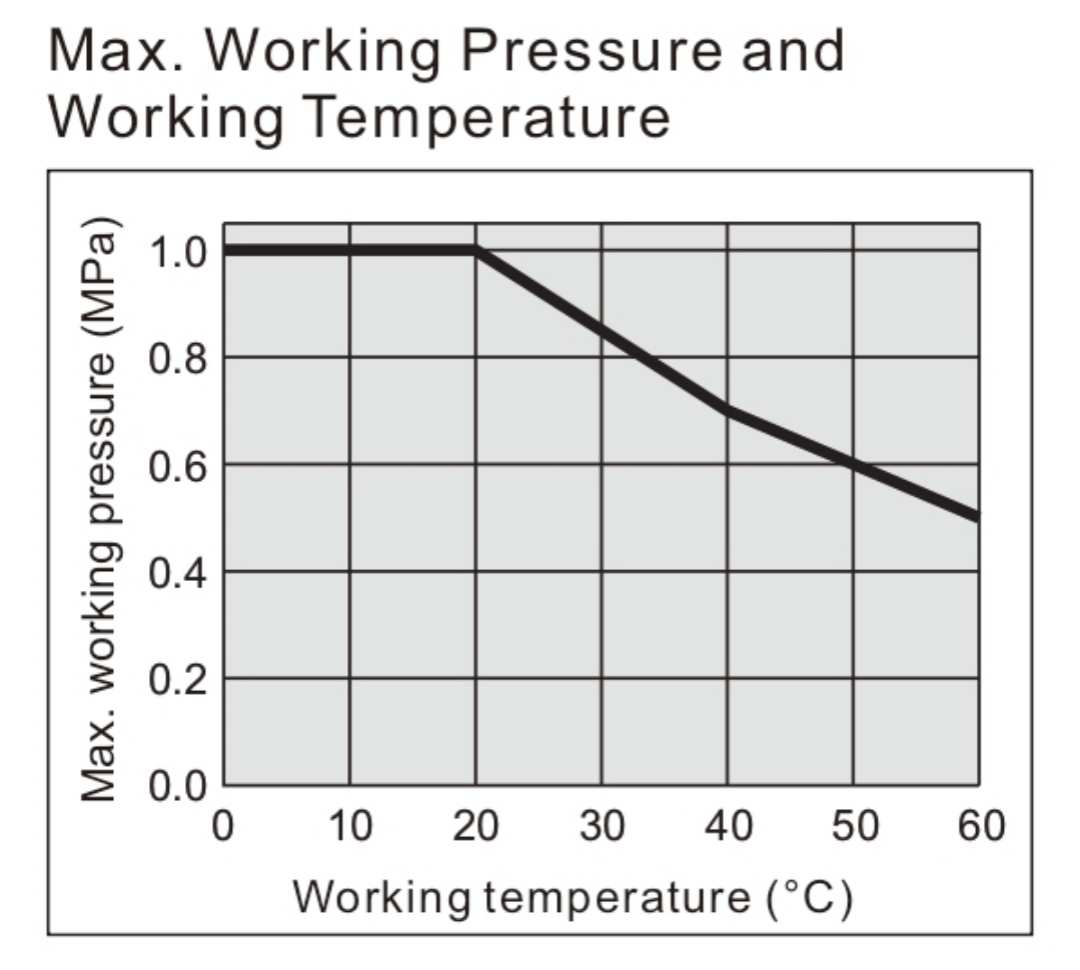

Presión operacional-100 kPa a 1,0 MPa (a 20 ℃)

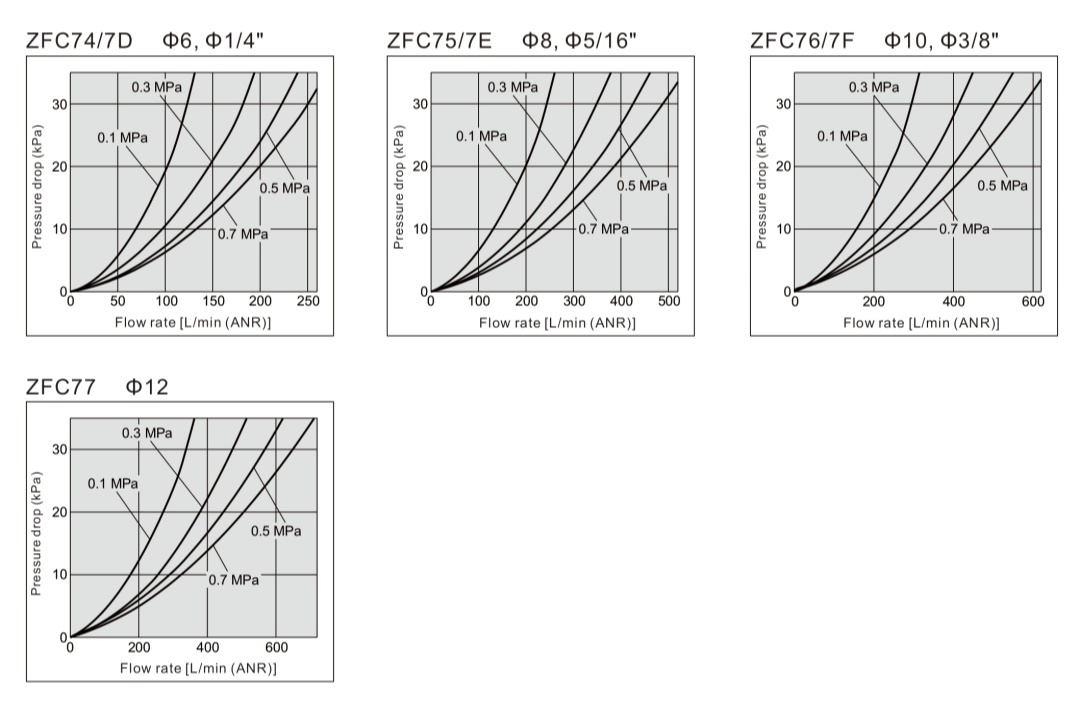

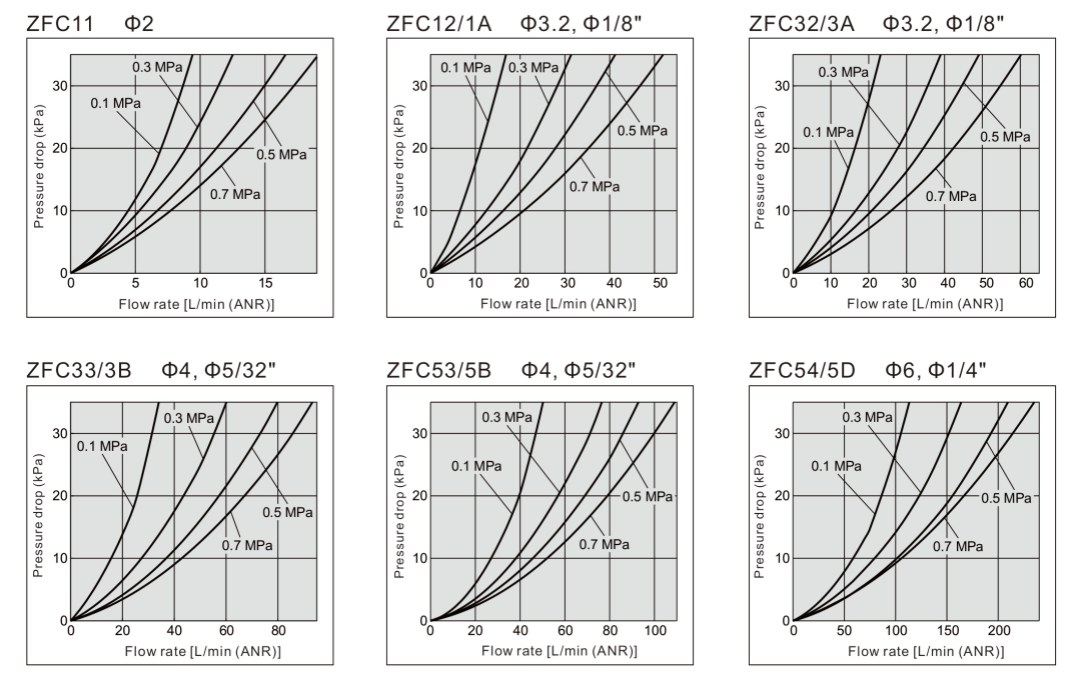

Caudal (positivo) [L/min]15455080100200250450550650
Caudal (presión de vacío) [L/min]257101020307080100
Presión de prueba [MPa]1.5 (a 20 ℃)
Rango de temperatura ambiente y de funcionamiento [℃]0 a 60
Filtración[μm]5 (eficiencia de filtración 95%)
Presión diferencial de reemplazo del elemento [MPa]0,1 (presión de vacío 20kPa)
Área de filtración [mm2]1404707501260
Material de tubería aplicableNailon, Nailon blando, Poliuretano
Capacidad interna [cm3]0.51.74.56.07.0
Longitud total[mm]45.060.553.968.379.6
Ancho total[mm]8.511.219.023.6
Longitud total del soporte [mm]10.011.523.027.3
Material de la Cajapolicarbonato

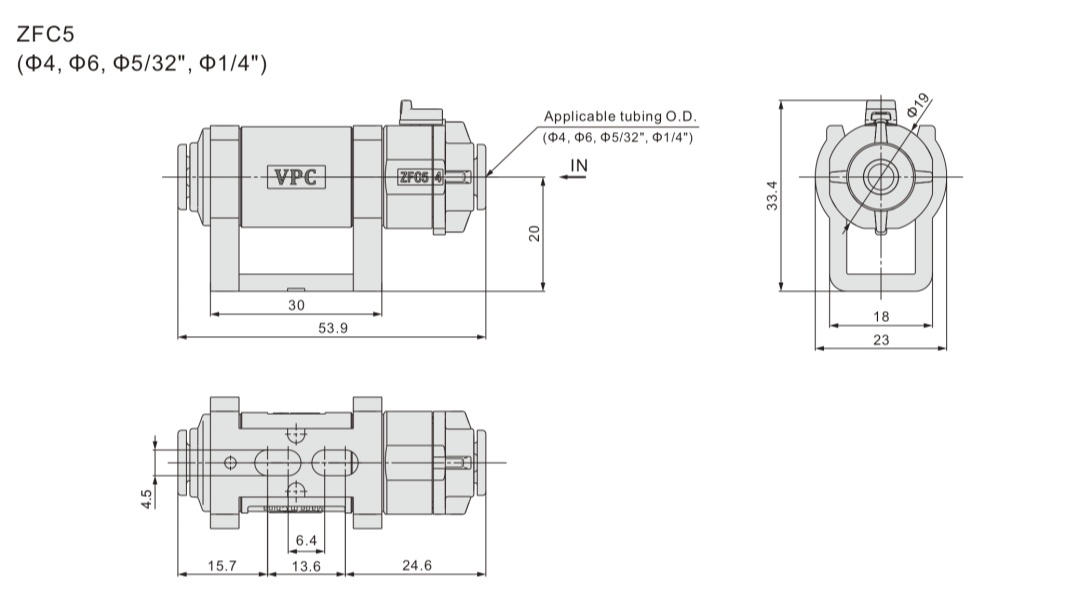

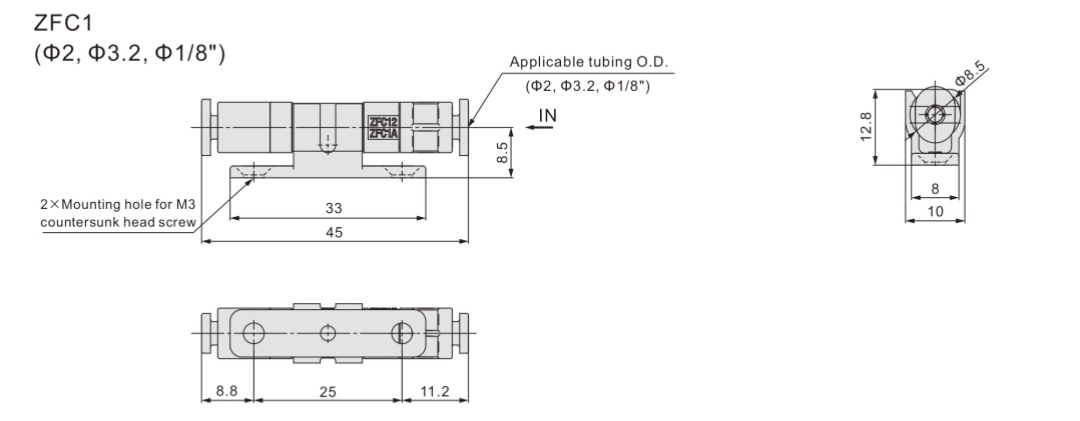

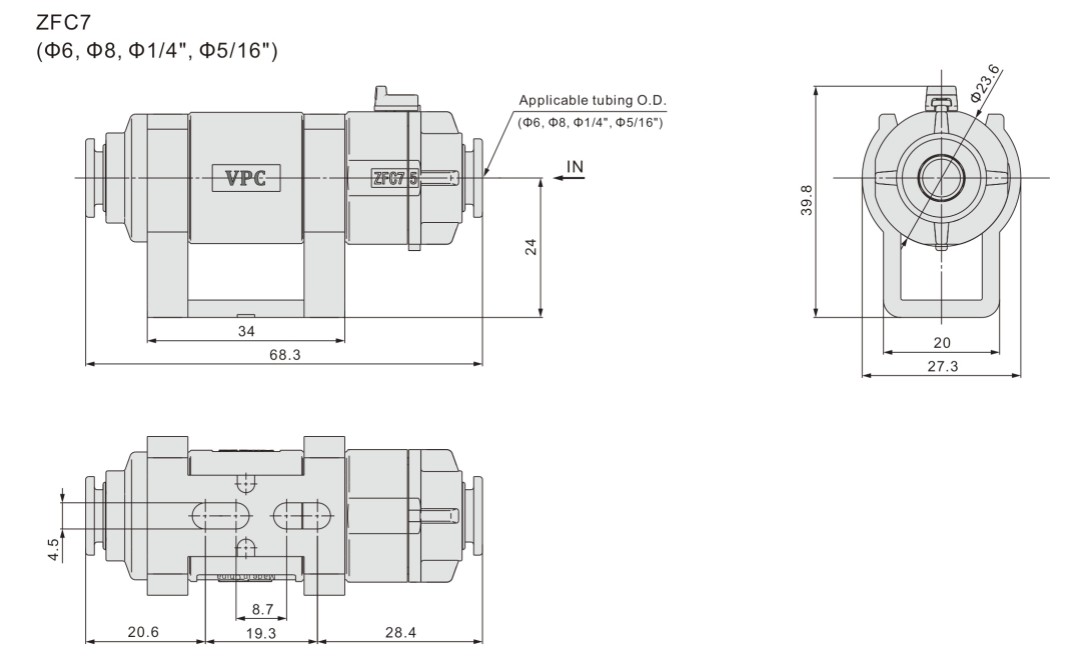

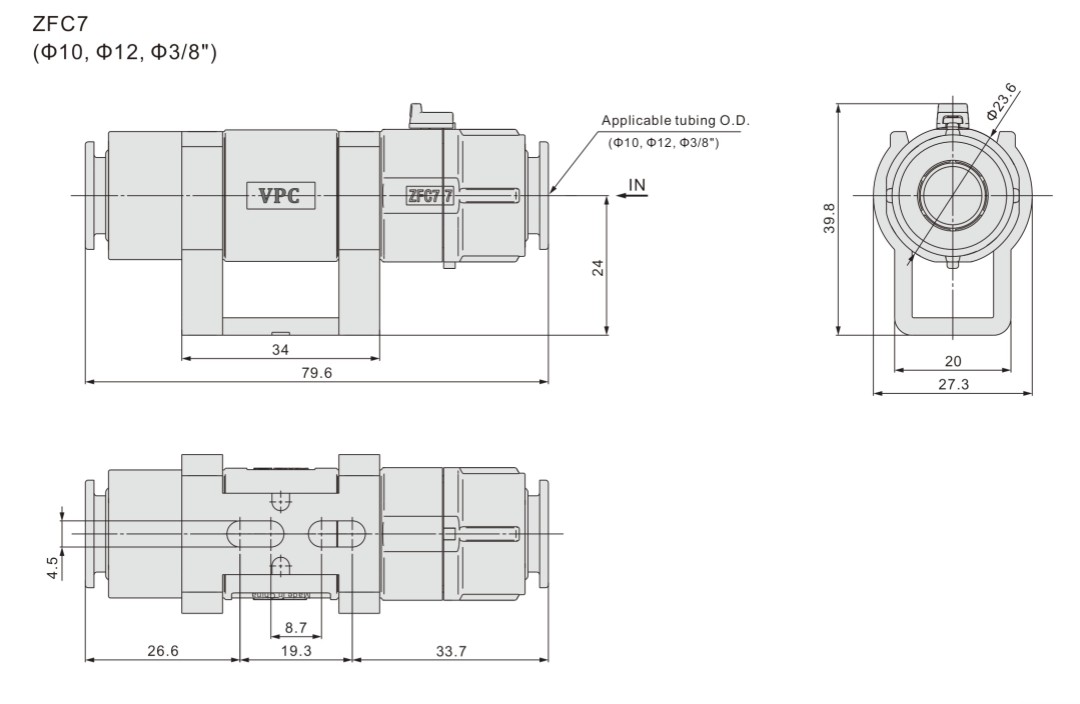

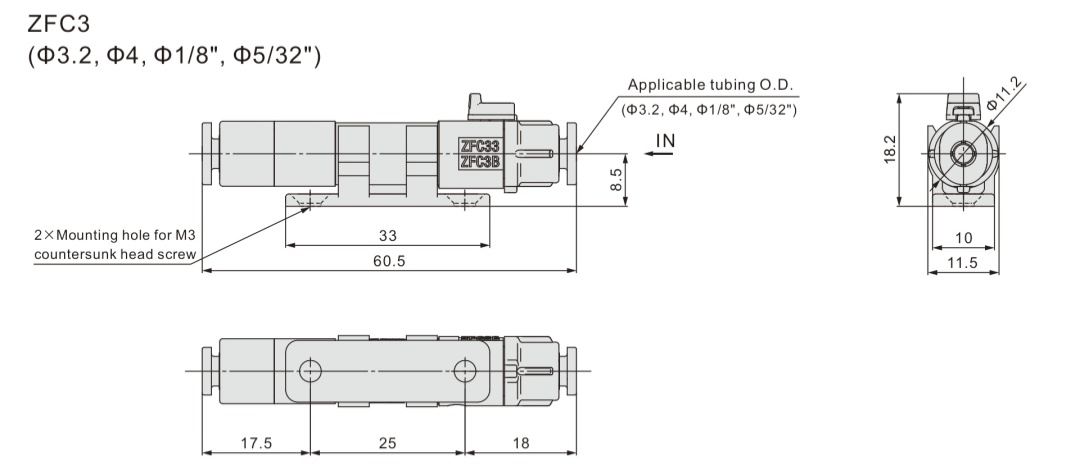

Dimensiones principales

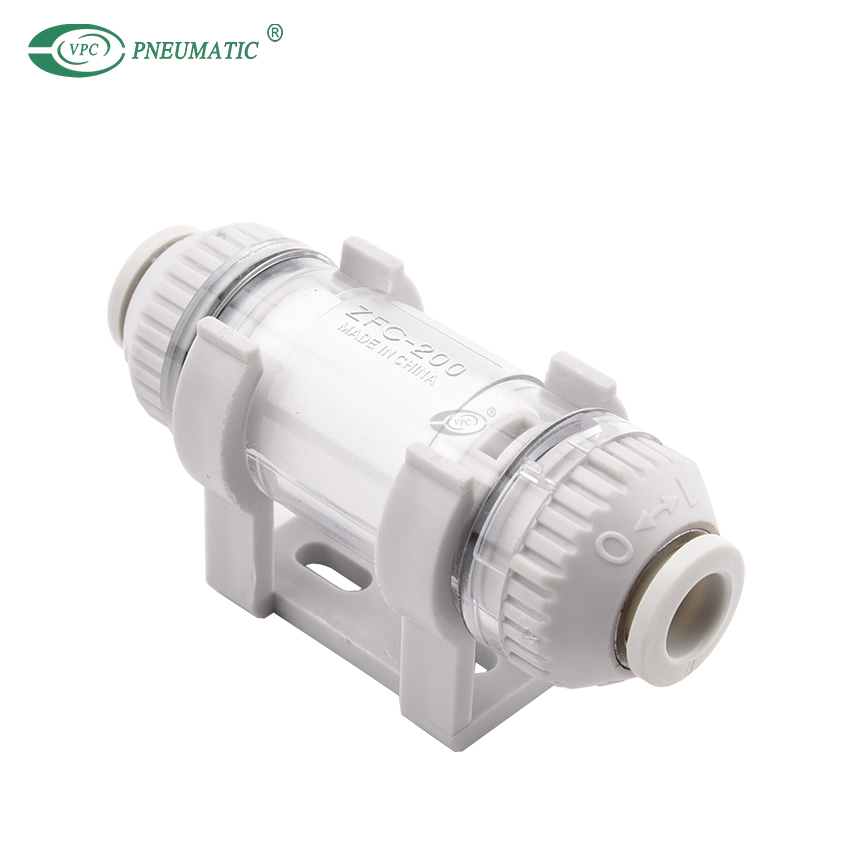

Flite de aire en línea ZFC200


ZFC200 en línea Air flite VPCFlite de aire en línea ZFC200
