Los componentes de vacío son los componentes centrales que realizan el manejo , y el posicionamiento de adsorción de los objetos en los sistemas de vacío.
Componentes para sistemas de vacío
Reguladores de vacío
Generadores de vacío/eyectores
Tazas de succión al vacío
Filtros de aspiradora
Sensores de vacío

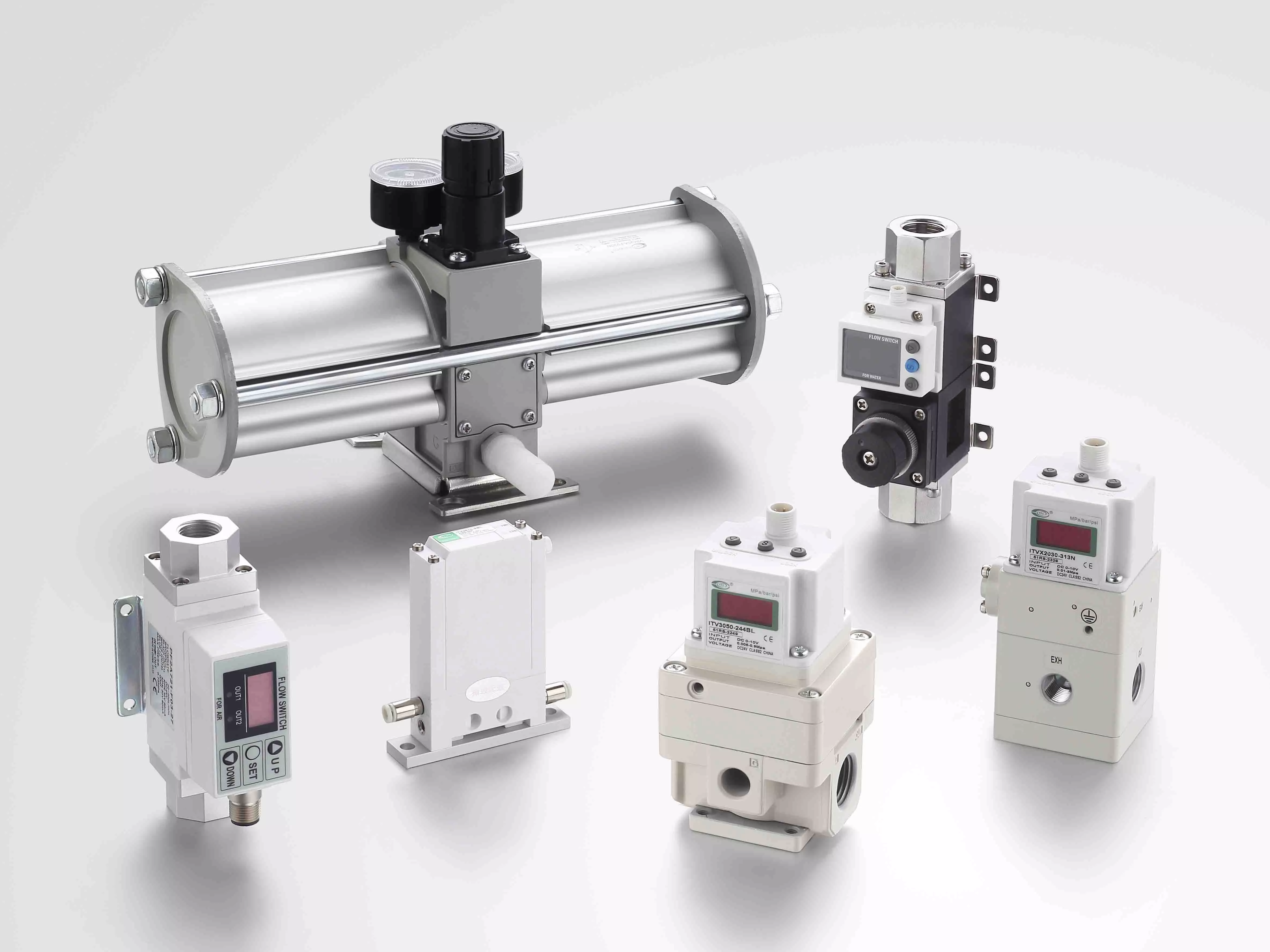

1. Reguladores electroneumáticos de la serie ITV
Los reguladores electroneumáticos de ITV controla la presión del aire a través de una señal eléctrica y se usa en situaciones donde se requiere un ajuste continuo o sin paso de la presión del aire. También puede lograr control remoto y control del programa.
El regulador neumático eléctrico convencional se puede dividir en la serie ITV1000, la serie ITV2000 y la serie ITV3000. Como ITV1050 , ITV1030, ITV2030, ITV2050 , ITV3050 y otros modelos diferentes.
Además, hay válvulas electroceumáticas de alta presión ITVX2000, válvula electroceumática de vacío ITV2090/2091 y válvulas proporcionales eléctricas de vacío compactas ITV009.
Parámetros de rendimiento clave
Repetibilidad: ± 0.5% fs o menos | Max. Presión de suministro: 5.0 MPa | Mínimo Presión de vacío de suministro: Establecer presión -13.3 kPa | Repetibilidad: ± 0.5% fs o menos |
Sensibilidad: 0.2% FS o menos | Tasa de flujo máximo: 3000 l/min (ANR) | Max. Presión de vacío de suministro: -101KPA | Tiempo de respuesta de alta velocidad: 0.1 s (sin carga) |
Temperatura de trabajo: 0 a 50 ℃ (sin condensación) | Rango de presión establecido: 0.01 a 3.0 MPa | Rango de presión establecido: -1.3 a -80kpa | Alta estabilidad - Sensibilidad: 0.2% FS o menos |
Rango de presión: -80 kPa a 0.9 MPa | Medio de trabajo: Air, N₂, O₂, AR | Tamaño del puerto disponible: 1/4 | Accesorio de un toque incorporado |
Tamaños de puerto disponibles: 1/4, 3/8, 1/2 | Temperatura de trabajo: 0 a 50 ℃ (sin condensación) | Opción de soporte de montaje | Compacto y liviano |
ITV1030
ITVX2030
ITV2090
ITV009
2. Regulador de refuerzo de VBA
El regulador de refuerzo VBA es una válvula de control utilizada para aumentar la presión del sistema . Su función principal es aumentar el fluido de baja presión (generalmente gas o líquido) en el sistema a una presión más alta. A menudo se usa junto con un tanque de aire VBAT.
Parámetros de rendimiento clave
Relación de aumento de presión | Dos veces |
Mecanismo de ajuste de presión | Perilla operada con mecanismo de alivio |
Operado por el aire | |
Establecer rango de presión | 0.2-2.0 MPa |
Tasa de flujo máximo | 230-1900 L/min (ANR) |
Temperatura de trabajo | 2 a 50 ℃ (sin congelación) |
*Para obtener instrucciones de instalación detalladas del regulador de refuerzo neumático y el tanque de aire, consulte el artículo: ¿Cómo instalar el regulador de refuerzo?
Regulador de refuerzo de VBA
VBAT AIR TA
3. Regulador de vacío de la serie IRV10/20
El regulador de vacío de la serie IRV10/20 puede regular y controlar la presión del aire o al vacío en el sistema y estabilizar la salida.
Tamaño pequeño, amplio rango de aplicaciones.
Los tamaños de hilo disponibles incluyen RC , NPT y G.
Proporciona conexión de un solo lado para una fácil instalación.
Con un conector de un toque . Disponible en estilos de conector de codo o recto.
Parámetros de rendimiento clave
Modelo | IRV10 | IRV20 |
Temperatura de trabajo | 5 a 60 ℃ | |
Establecer rango de presión | -100 a -1.3 kPa | |
Presión de prueba | 100 kPa (excepto con medidor de presión) | |
Consumo de admisión atmosférica | 0.6 l/min (ANR) o menos | |
Tubo de conexión OD
| Ф6, ф8 | Ф6, ф8, ф10 |
4. Generador de vacío
El generador de vacío utiliza aire comprimido para generar presión negativa para lograr una adsorción de vacío rápida y estable.
Por lo general, se usa junto con una taza de succión de vacío para realizar operaciones como la adsorción y el transporte de varios materiales. Especialmente adecuado para adsorbir , materiales no metálicos , o , objetos esféricos frágiles y no metálicos de hierro..
Parámetros de rendimiento clave
Modelo | Temperatura de trabajo (℃） | Diámetro de la boquilla (mm)
| Máx. Caud de flujo de usos (L/min ANR)
| Consumo de aire (L/min ANR)
| Máx. Presión de Vacuum (KPA)
|
| 5 a 50 ℃ | 1.2 ～ 1.9 × 2 | 100 ～ 600 | 57 ～ 270 | -84 |
VZK Generador de vacío integrado
| 5 a 50 ℃ | 0.7 ～ 1.5 | 29 ～ 67 | 24 ～ 90 | -92 |
Generador de vacío en línea zu
| 5 a 60 ℃ | 0.5 ～ 0.7 | 7 ～ 16 | 14 ～ 29 | -85 (s) / -48 (l) |
Generador de aspirador tipo caja de caja zh
| 5 a 50 ℃ | 0.5 ～ 2.0 | 5 ～ 70 | 13 ～ 78 | -85 (s) / -48 (l) |
Generador de aspirador de tipo Zh Cuerpo portado
| 5 a 50 ℃ | 0.5 ～ 2.0 | 5 ～ 135 | 13 ～ 185 | -85 (s) / -53 (l) |
Ejectores de vacío Zh, alto flujo
| -5 a 80 ℃ (sin congelación ni condensación) | 13, 21.6, 30, 42 (diámetro del pasaje) | 6 ～ 90 | 13 ～ 196 | La presión de vacío máxima varía según el modelo |
Eyector de vacío ZL212
Eyector de vacío zu
Eyector de vacío VZK
Generador de aspirador tipo caja de caja zh
ZH Body Port Tipo Generador de vacío
ZH Generador de vacío de alto flujo

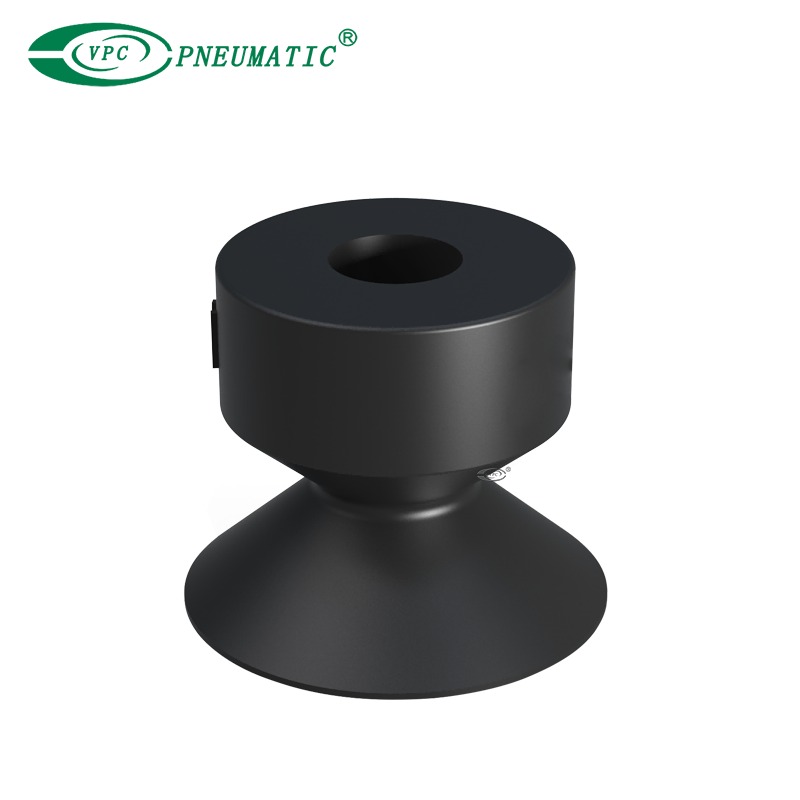

5. Copa de succión al vacío
¿Qué es la taza de succión al vacío?
La taza de succión al vacío utiliza un generador de vacío para generar una diferencia de presión de vacío , y luego usa la copa de succión de vacío para absorber, agarrar y mover objetos.
Conecte la taza de succión al vacío al generador de vacío , y cuando el aire en la copa de succión se bombee para formar un estado de vacío, la presión atmosférica externa presionará la taza de succión firmemente contra la superficie del objeto, generando la fuerza de adsorción, para que se puedan levantar varios objetos o fijarse..
6. Filtros de succión de aire en línea de la serie ZFC
El filtro de vacío ZFC se usa para filtrar materia extraña, como piezas de trabajo y polvo en el medio ambiente, absorbido en la taza de succión . Por lo general, se usa junto con componentes de vacío, como generadores de vacío y tazas de succión de vacío en sistemas de manejo de succión al vacío..
① Rango de presión de funcionamiento: -100KPA - 1.0MPA
② Temperatura de trabajo: 0 a 60 ° C
③ se puede usar tanto para la presión positiva como para la presión de vacío.
Caudal ( presión positiva ): 15-650 l/min
Caudal ( presión de vacío ): 2-100 l/min
④ Filtración: 5 (eficiencia de filtración 95%)
⑤ con un ajuste táctil
Tamaño métrico : ∅2, ∅3.2, ∅4, ∅6, ∅8, ∅10, ∅12
Tamaño de pulgada : ∅1/8 ', ∅5/32 ', ∅1/4 ', ∅5/16 ', ∅3/8 '
⑥ Estructura contra la rotación : evita que las piezas vuelen debido a la flojencia al usar presión positiva.
7. ZSE/ISE30 e ZSE40/ISE40 Interruptor de presión digital
Los sensores de vacío se utilizan para medir varios parámetros, como la velocidad de flujo , de presión y el vacío para monitorear con precisión el rendimiento del sistema.
Parámetros de rendimiento clave
Modelo | ||
Medio de trabajo | Aire, gas no corrosivo / gas no inflamable | |
Voltaje de la fuente de alimentación | DC12 a 24 V ± 10% , Ripple (PP) 10% o menos | |
Repetibilidad | ± 0.2% FS ± 1 dígito | |
Precisión de visualización | ± 2% FS ± 1 dígito (temperatura ambiente de 25 ± 3 ℃) | |
Rango de temperatura de trabajo | Operación: 0 a 50 ° C, Almacenamiento: -10 a 60 ° C (sin condensación o congelación) | Operación: -5 a 50 ° C, Almacenamiento: -10 a 60 ° C (sin condensación o congelación) |
Recinto | IP40 | IP65 |
Interruptor de presión digital ZSE30A
Interruptor de presión digital ZSE40A
8. Sensor de vacío analógico remoto compacto de la serie PSE540
Sensor de presión de la serie 9.PSE560 para fluidos generales
Parámetros de rendimiento clave
Modelo | ||
Rango de presión nominal | 0 a 1MPA | |
Presión de prueba | 1.5MPA | |
Medio de trabajo | Gas de aire/no corrosivo/gas no inflamable | Líquido o gas que no se corroerá o Ataque de acero inoxidable 316L |
Consumo actual | 15 mA o menos | 10 mA o menos |
Linealidad | ± 0.7% fs o menos | ± 0.5% FS |
Temperatura de funcionamiento | Operación: 0 a 50 ℃, Almacenado: -20 a 70 ℃ (sin congelación ni condensación) | Operación: 10 a 60 ℃, Almacenado: -20 a 70 ℃ (sin congelación ni condensación) |
Sensor de vacío PSE540
Sensor de vacío PSE560
10. Interruptor de flujo digital de visualización de 3 colores PF3W para agua para agua
Pantalla de 3 colores/2 pantalla
Doble monitoreo de la temperatura y la velocidad de flujo
Pantalla giratoria: en sentido antihorario 90 ° , en sentido horario 225 °
Admitir voltaje analógico y salida de corriente analógica
Varios tamaño del puerto de tubería : 3/8, 1/2, 1/4, 3/4,1 1/4, 1 1/2
Parámetros de rendimiento clave
| Medio de trabajo | Solución acuosa de agua y etilenglicol (con viscosidad de 3MPA · S [3 CP] o menos) |
| Temperatura fluida | 0 a 90 ° C (sin congelación o condensación) |
| Presión de funcionamiento | 0 a 1MPA |
| Repetibilidad | ± 2% FS |
| Voltaje de la fuente de alimentación | DC12 a 24 V ± 10% |
| Consumo actual | 50 mA o menos |
| Recinto | IP65 |

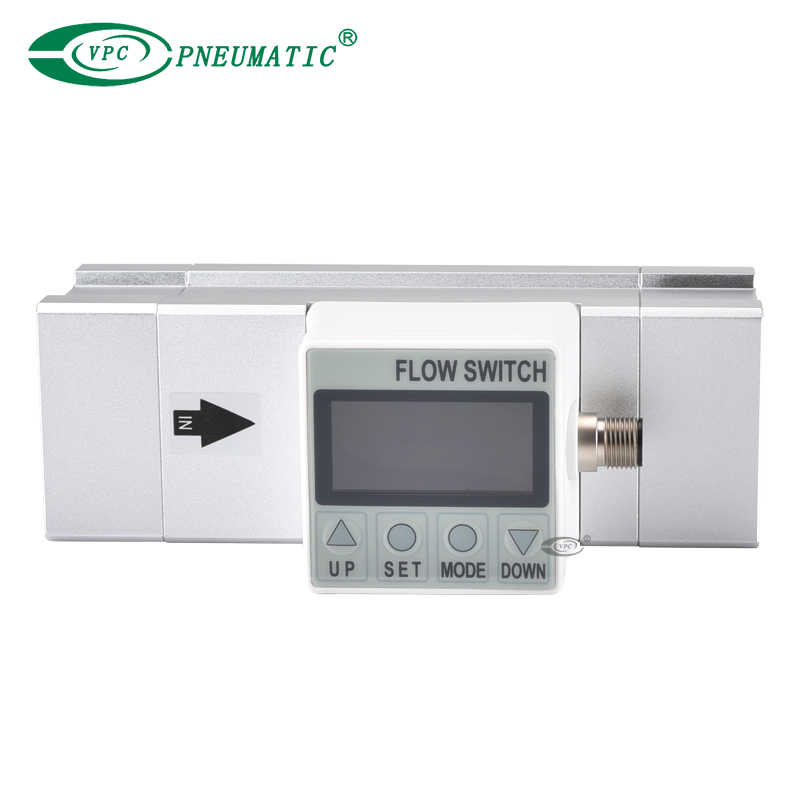

Interruptor de flujo digital PF2A
Interruptor de flujo digital PF3W
Los anteriores son los componentes de vacío utilizados en sistemas de vacío. Si tiene alguna pregunta sobre sistemas de vacío o componentes de vacío, como el entorno de aplicación , de parámetros específicos , del principio de funcionamiento , cómo elegir los componentes de vacío apropiados para los sistemas de vacío y cómo diseñar sistemas de vacío, comuníquese con VPC Neumatic . ¡Estaremos encantados de responder a sus preguntas!
