Descripción del Producto

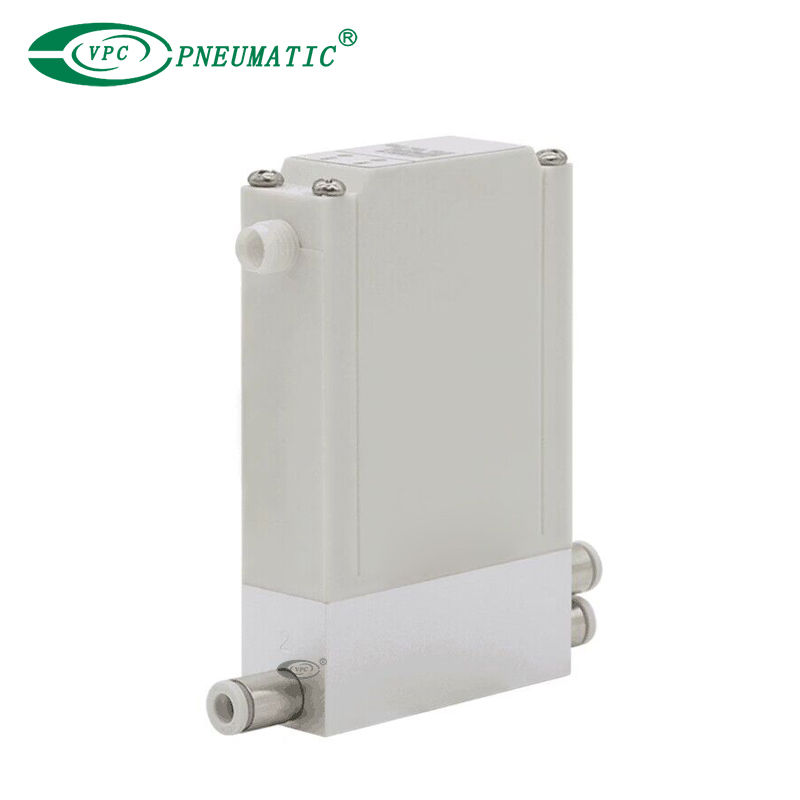

Para el control continuo de la presión de vacío en proporción a las señales eléctricas.
● Linealidad: ±1% FS o menos
● Histéresis: 0,5% FS o menos
● Repetibilidad: ±0.5% FS o menos
● Tiempo de respuesta de alta velocidad: 0,1 s (Sin carga)
● Alta estabilidad — Sensibilidad: 0.2% FS o menos
* Se fija al bloque un carril DIN con la longitud especificada por el número de estaciones.
Para conocer las dimensiones del riel DIN, consulte las dimensiones externas.
Especificaciones del producto
| Modelo | ITV009□ | |
mín.suministrar presión | Presión de ajuste -1 kPa | |
| máx.presión de suministro | -101kPa | |
| Establecer rango de presión | -1 a -100 kPa | |
| Fuente de alimentación | Voltaje | DC24V±10%, DC12 a 15V |
| Actual consumo | Tensión de alimentación DC24 V tipo: 0,12 A o menos Tensión de alimentación DC12 a 15 V tipo: 0,18 A o menos | |
| Señal de entrada | Tipo de voltaje | CC0 a 5V, CC0 a 10V |
| tipo actual | DC4 a 20mA, DC0 a 20mA (tipo disipador) | |
| Impedancia de entrada | Tipo de voltaje | Aprox.10 kΩ |
| tipo actual | Aprox.250 kΩ | |
Señal de salida*2) | Salida analógica | DC1 a 5 V (Impedancia de salida: Aprox. 1 kΩ) Precisión de salida ±6% FS o menos |
| linealidad | ±1% FS o menos | |
| Histéresis | 0,5% FS o menos | |
| Repetibilidad | ±0,5 % fondo de escala o menos | |
| Sensibilidad | 0,2% FS o menos | |
| Características de temperatura | ±0.12% FS/℃ o menos | |
| Temperatura de trabajo | 0 a 50 ℃ (sin condensación) | |
| Recinto | IP65 equivalente*3) | |
| Tipo de conección | Conexiones instantáneas empotradas | |
| Tamaño de la conexión | para soltero unidad | Tamaño métrico 1, 2, 3: Φ4 |
| Tamaño en pulgadas 1, 2, 3: Φ5/32' | ||
| Colector | Tamaño métrico 1, 3: Φ6, 2: Φ4 | |
| Tamaño en pulgadas 1, 3: Φ1/4', 2: Φ5/32' | ||
| Peso*1) | 100 g o menos (Sin opciones) | |
*1) Indica el peso de una sola unidad
Para IITV00-n
Peso total (g) ≤ Estaciones (n) × 100 ＋ 130 (Peso del bloque final A, conjunto B) + Peso (g) del riel DIN
*2) Al medir la salida analógica ITV de 1 a 5 VCC, si la impedancia de carga es inferior a 100 kΩ, la salida analógica monitorea Es posible que no se disponga de una precisión de ±6% FS o menos.
El producto con una precisión de ±6% se suministra a pedido.
La presión de salida no se ve afectada.
*3) Cuando se utilice en condiciones equivalentes a IP65, conecte el accesorio o el tubo al orificio de respiración antes de su uso.
*4) Cuando hay un consumo de flujo aguas abajo, la presión puede volverse inestable dependiendo de las condiciones de la tubería.
*5) Cuando se enciende la alimentación, se puede generar un ruido.Este ruido es normal y no indica una falla.
Dimensiones principales
*1) Cuando se use en condiciones equivalentes a IP65, conecte los accesorios o el tubo al orificio de respiración antes de usarlo.
*2) Para conocer las dimensiones del conector del cable, consulte la unidad individual.
| Estaciones de bloque n | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| L1 | 60 | 75 | 90 | 105 | 120 | 135 | 150 | 165 | 180 |
| L2 | 110.5 | 123 | 148 | 160.5 | 173 | 185.5 | 198 | 223 | 235.5 |
| Peso del riel DIN [g] | 20 | 22 | 27 | 29 | 31 | 34 | 36 | 41 | 43 |
*1) Cuando se usa bajo las condiciones equivalente a IP65, conecte el accesorios o tubos para la respiración agujero antes de su uso.
*2) Para conocer las dimensiones del conector del cable, consulte la unidad individual.
