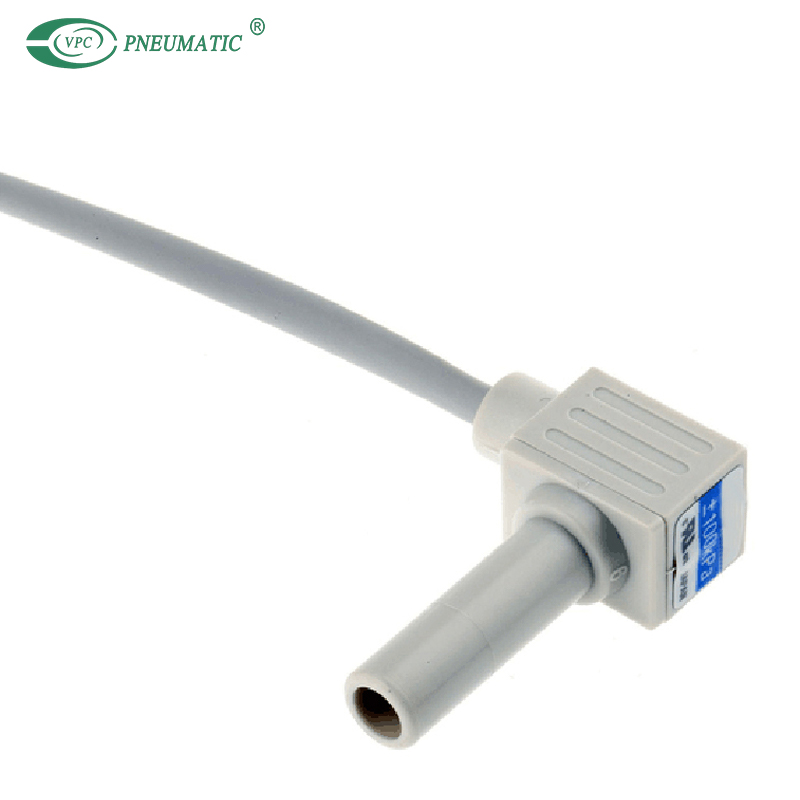

Sensor de vacío analógico remoto compacto serie PSE540
Sensor de vacío analógico remoto compacto serie PSE540 Sensor de vacío analógico remoto compacto serie PSE540

loading

Sensor de vacío analógico remoto compacto serie PSE540

Compartir con:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
PSE541 and PSE543 are remote vacuum sensors with a 1 to 5V analog signal output. The sensor construction optimizes space savings, for tight, constrained spaces. PSE541 is for a low vacuum (-101 to 0 kPa), while PSE543 is for compound pressure (-100 to 100 kPa). PSE sensors can monitor any non-corrosive, non-flammable gas. 8 different port options offer tremendous adaptability to various applications. The cable is molded into the sensor head and is not replaceable. CE and RoHS compliant, with an IP40 enclosure rating.
  • PSE540

  • VPC Pneumatic

  • 8481804090

Medio de trabajo:
Establecer rango de presión:
Recinto:
Estado de Disponibilidad:

Product Description

 Característica de producto

1. El sensor de vacío remoto más pequeño, para las aplicaciones más compactas

2. Las 8 opciones de puertos diferentes ofrecen una tremenda adaptabilidad a diversas aplicaciones.

3. El cable está moldeado en el cabezal del sensor y no es reemplazable.

4. Cumple con CE y RoHS, con una clasificación de carcasa IP40.

pse540

Product Specification

 Especificación

Modelo PSE540 PSE541 PSE543
Rango de presión nominal 0 a 1MPa   0 a -101 kPa -100 a 100 kPa
Presión de prueba 1,5MPa 500kPa
Medio de trabajo Aire/Gas no corrosivo/Gas no inflamable
Tensión de alimentación DC12 a 24 V±10%, Ondulación (pp) 10% o menos (con protección de conexión inversa)
Consumo actual 15 mA o menos
Especificaciones de salida

Salida analógica: 1 a 5 V (dentro del rango de presión nominal), 0,6 a 1 V (dentro del rango de salida analógica de extensión

Impedancia de salida: Aproximadamente 1kΩ

Exactitud

(Temperatura ambiente a 25 ℃)

PSE54□: ±2%FS (dentro de la presión nominal), ±5%FS (dentro de la salida analógica de extensión) PSE54□A: ±1%FS (dentro de la presión nominal), ±3%FS (dentro de la salida analógica de extensión)
Linealidad ±0,7% FS o menos ±0,4 % escala completa
Repetibilidad   ±0,2 % escala completa
Efecto del voltaje de la fuente de alimentación   ±0,8 % escala completa
Ambiente Recinto IP40
Temperatura de funcionamiento En funcionamiento: 0 a 50 ℃, Almacenado: -20 a 70 ℃ (sin congelación ni condensación)
Humedad de funcionamiento En funcionamiento/almacenado: 35 a 85 % de humedad relativa (sin condensación)
Tensión soportada CA 1000 V (en 50/60 Hz) durante 1 minuto entre terminales y carcasa
Resistencia de aislamiento 50 MΩ o más (CC 500 V medido mediante megaóhmetro) entre terminales y carcasa
Características de temperatura ±2% FS (referencia de 25 ℃)

Cable de sensor

Cable de vinilo resistente al aceite (elipse), 3 núcleos, 2,7×3,2, 3m,

Área del conductor: 0,15 mm², diámetro exterior del aislante: 0,9 mm

 Ejemplo de circuito interno y cableado

controlador de presión de aire

 Salida analógica

interruptor del sensor de vacío

Rango Rango de presión nominal A B C
Para presión de vacío 0 a -101,0 kPa 0kPa -101,0kPa 10,1kPa
Para presión compuesta -100,0 a 100,0 kPa -100,0 kPa 101,0kPa
Para presión positiva 0 a 1,0 MPa 0kPa 1,0 MPa -0,1MPa

Main Dimensions

interruptor de presión electrónico
