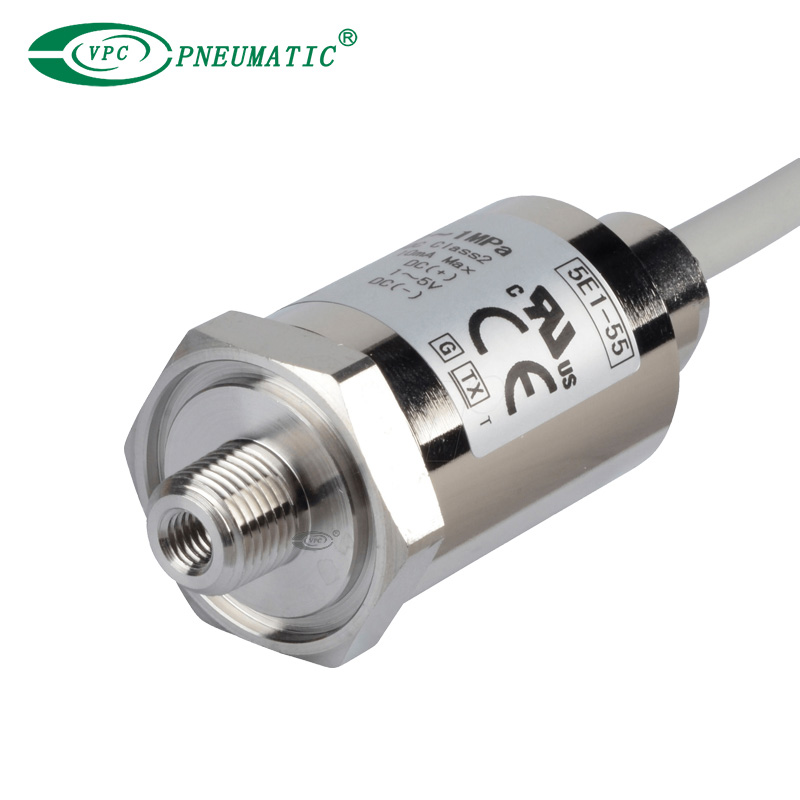

PSE560 y PSE564 son sensores de presión remotos con salida de señal analógica V o mA.Los sensores PSE56* miden la presión de cualquier líquido o gas en acero inoxidable 316L no corrosivo.
  • PSE560

  • VPC Pneumatic

  • 8481804090

Medio de trabajo:
Establecer rango de presión:
Grado de protección:
Estado de Disponibilidad:

Descripción del Producto

 Característica de producto

1. PSE560 es para el rango de presión de un sistema neumático estándar, mientras que el modelo PSE564 es para baja presión.

2. Sensor de presión remoto de uso general para líquido o gas a 1 MPa o menos.

3. Incluye un cable fijo con opción de conector cableado en campo.

4. Sin aceite (construcción de un solo diafragma), clasificación de carcasa IP65.

sensor de vacío smc

 Opción/Parte No.

Descripción Número de pieza Material Nota
Conector para controlador de sensor de presión ZS-28-C 1 PC.
Adaptador con restrictor Rc1/4 ZS-31-X175 acero inoxidable 304 1 PC.
Adaptador con restrictor NPT1/4 ZS-31-X186 1 PC.
Adaptador con restrictor Rc1/8 ZS-31-X188 1 PC.
Adaptador con restrictor NPT1/8 ZS-31-X189 1 PC.
Orificio M5 ZS-48-A acero inoxidable 303 1 PC.

Especificaciones del producto

 Especificación

Modelo

PSE560

(Presión positiva)

PSE561

(Presión de vacío)

PSE563

(Presión compuesta)

PSE564

(Presión positiva)

Rango de presión nominal 0 a 1MPa   0 a -101 kPa -100 a -100 kPa 0 a 500 kPa
Rango de salida analógica de extensión -0,1 a 0MPa 10,1 a 0 kPa -50 a 0kPa
Presión de prueba 1,5MPa 500 kPa 500 kPa 750kPa

Modelo PSE56□-□ PSE56□-□-28
Medio de trabajo Líquido o gas que no corroe ni ataca el acero inoxidable 316L.
Tensión de alimentación DC12 a 24 V±10%, Ondulación (pp) 10% o menos (con protección de conexión inversa)
Consumo actual 10 mA o menos
Especificaciones de salida Salida analógica:

 1 a 5 V (dentro del rango de presión nominal)

 0,6 a 1 V (dentro del rango de salida analógica de extensión)

Impedancia de salida: Aproximadamente 1kΩ

Salida analógica: DC4 a 20 mA (dentro del rango de presión nominal)

Impedancia de carga máxima: 500 Ω o menos (a 24 V CC) 100 Ω o menos (a 12 V CC)

Exactitud

(Temperatura ambiente a 25 ℃)

±1%FS (dentro del rango de presión nominal), ±3%FS (dentro del rango de salida analógica de extensión)
Linealidad ±0,5 % escala completa
Repetibilidad   ±0,2 % escala completa
Efecto del voltaje de la fuente de alimentación   ±0,3 % escala completa
Ambiente Recinto IP65
Temperatura de funcionamiento En funcionamiento: de 10 a 60 ℃, almacenado: de -20 a 70 ℃ (sin congelación ni condensación)
Humedad de funcionamiento En funcionamiento/almacenado: 35 a 85 % de humedad relativa (sin condensación)
Tensión soportada AC250V durante 1 minuto entre terminales y carcasa
Resistencia de aislamiento 50 MΩ o más (CC 50 V medido mediante megaóhmetro) entre terminales y carcasa
Características de temperatura ±2% FS (de 0 a 50 °C: referencia de 25 °C), ±3 % FS (de –10 a 60 °C: referencia de 25 °C)

Cable de sensor

PSE56 - : Cable de vinilo resistente al aceite con tubo de aire, 3 núcleos, Φ5,1, 3 m, Área del conductor: 0,2 mm², Diámetro exterior del aislante: 1,12 mm

PSE56 - -28: Cable de vinilo resistente a prueba de aceite con tubo de aire, 2 núcleos, Φ5,1, 3 m, Área del conductor: 0,2 mm², Diámetro exterior del aislante: 1,12 mm

Material de tubería Caja: C3604 + Niquelado, Puerto de tubería/Sensor de presión: Acero inoxidable 316L, Sin grasa
Estándares

Marcado CE (directiva EMC/directiva RoHS), UL/CSA (E216656)

 Opción/Parte No.

sensor de vacío

 Salida analógica

sensor de presión digital

Rango Rango de presión nominal A B C
Para presión de vacío 0 a -101 kPa 0kPa -101kPa 10,1kPa
Para presión compuesta -100 a 100 kPa -100 kPa 100 kPa
Para presión positiva 0 a 1MPa 0kPa 1MPa -0,1MPa
0 a 500 kPa 0kPa 500 kPa -50kPa

Dimensiones principales

 Dimensiones principales

sensores smc

*  Las dimensiones de la parte C son comunes a todos los modelos PSE56.

* Asegúrese de liberar el aire en el  conducción de aire del cable a la atmósfera.  Si el tubo de aire está restringido o se deja en  ambientes donde está expuesto al agua o al aceite,  no se puede detectar normalmente

dimensiones del sensor de presión pse560
