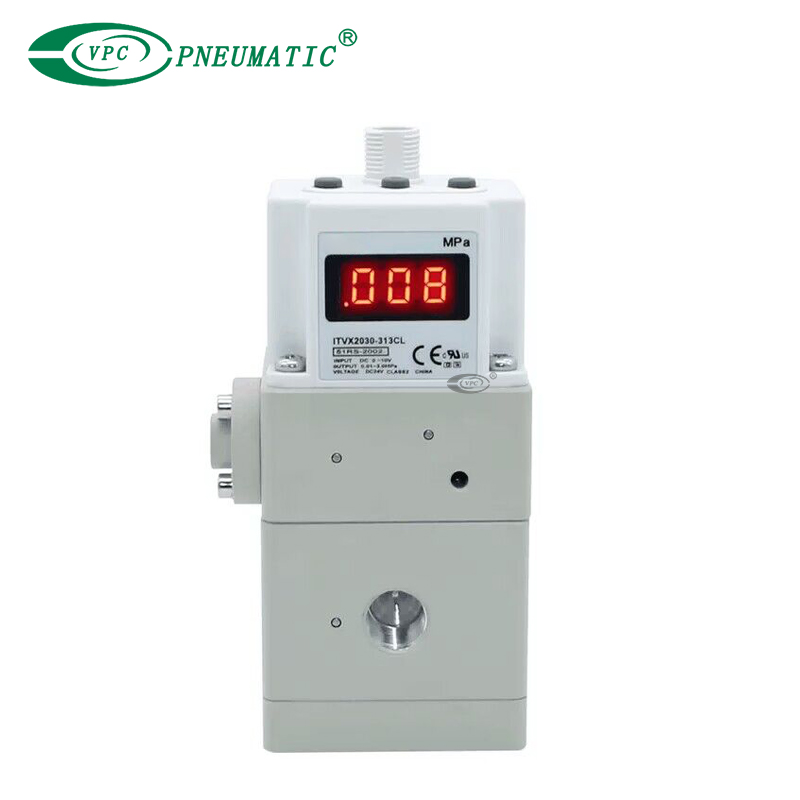

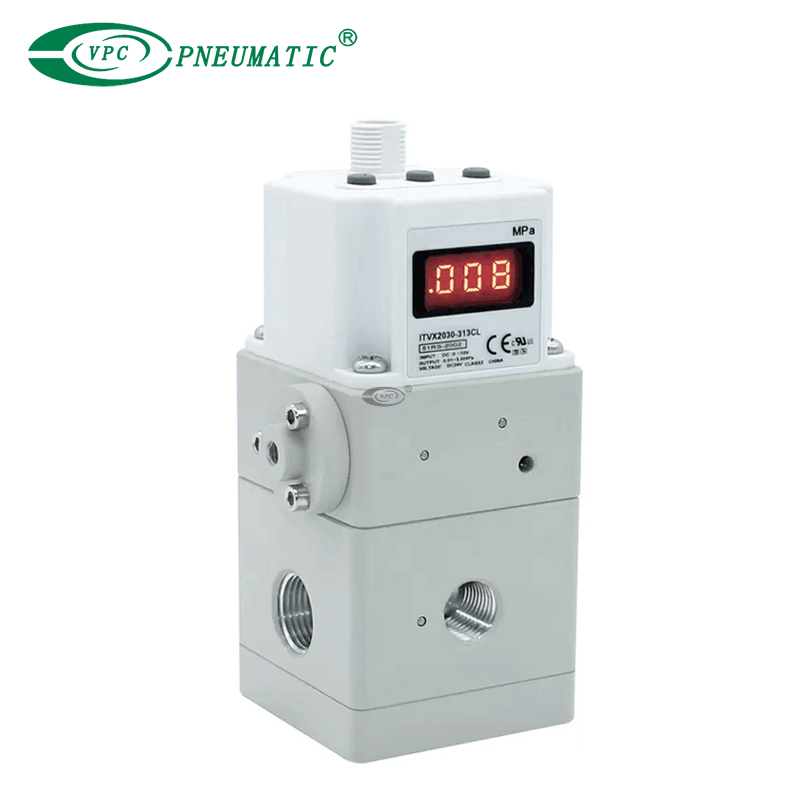

Regulador electroneumático de alta presión serie ITVX2000

Compartir con:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
El regulador electroneumático de alta presión de la serie ITVX2000 proporciona un control continuo de la presión del aire a una señal eléctrica.Tienen una pantalla de presión digital fácil de leer y un consumo de energía de 3 W o menos.La serie ITVX tiene una presión de suministro máxima de 5,0 MPa.
  • ITVX2030

  • VPC Pneumatic

máx.presión de suministro:
Establecer rango de presión:
Maxi.tasa de flujo:
Estado de Disponibilidad:

Descripción del Producto

 Característica de producto

Control continuo de la presión del aire proporcional a una señal eléctrica

● Control continuo de la presión del aire en proporción a las señales eléctricas ● Sensibilidad: 0,2 kPa (especificación de 100 kPa) ● Linealidad: ±1 % o menos (FS) ● Histéresis: 0,5 % o menos (FS) ●  Partes húmedas: Grasa de flúor

 Símbolo

regulador de presion electronico smc

válvula reguladora de vacío electrónica

Especificaciones del producto

 Especificaciones

Modelo ITVX2000
mín.presión de suministro El que sea mayor: 0,5 MPa o la presión establecida +0,2 MPa
máx.presión de suministro 5 MPa*2)
Establecer rango de presión*3) 0,01 a 3,0 MPa
Fuente de alimentación Voltaje CC24V±10%
Actual  consumo 0.12A o menos
Señal de entrada tipo actual*4) DC4 a 20mA, DC0 a 20mA (tipo disipador)
Tipo de voltaje CC0 a 5V, CC0 a 10V
Impedancia de entrada tipo actual 500Ω o menos
Tipo de voltaje 6 a 6,5 ​​kΩ (a temperatura normal)

Señal de salida*5)

(Salida de monitor)

Salida analógica

DC1 a 5 V (Impedancia de salida: Aprox. 1 kΩ)

Precisión de salida: ±6 % o menos (intervalo completo)

DC4 a 20 mA (tipo disipador) Impedancia de carga: 250 Ω o menos

Precisión de salida: ±6 % o menos (intervalo completo)

Salida de interruptor

Salida de colector abierto NPN: Máx.30 V, 80 mA

Histéresis: ±3 % (intervalo completo), autodiagnóstico: ±5 % o menos (intervalo completo)

Salida de colector abierto PNP: Máx.80mA

Histéresis: ±3 % (intervalo completo), autodiagnóstico: ±5 % o menos (intervalo completo)

linealidad ±1 % o menos (intervalo completo)
Histéresis 1 % o menos (intervalo completo)
Repetibilidad ±1 % o menos (intervalo completo)
Sensibilidad ±1 % o menos (intervalo completo)
Características de temperatura ±0,12 % o menos (rango completo)/℃
Presión de salida  mostrar Exactitud ±2% o menos (intervalo completo) ±1 dígito
mín.  Unidad 6) MPa: 0,01, kgf/cm²: 0,1, bar: 0,1, psi: 1
medio de trabajo Aire, N₂, O₂, Ar
Temperatura de trabajo 0 a 50 ℃ (sin condensación)
Peso Aproximadamente 570 g (sin opciones)

*1) Las características que se muestran arriba se basan en las condiciones de tubería de la Fig. 1.

ITVX2030

*2) Cuando se utiliza oxígeno como fluido, la presión máxima de suministro debe ser inferior a 1 MPa.

*3) Consulte la Fig. 2 para conocer la relación entre la presión establecida y la señal de entrada.

*4) El tipo de 2 hilos DC4 a 20 mA no está disponible.Se requiere tensión de alimentación de 24 V CC.

*5) Seleccione salida analógica o salida digital.Además, cuando se selecciona la salida del interruptor, seleccione la salida NPN o la salida PNP.

Al medir una salida analógica de CC1 a 5 V con una impedancia de carga inferior a 100 kΩ, es posible que la salida analógica no obtenga la  precisión de salida de ±6% o menos (FS).

*6) El ajuste de valores numéricos, como el ajuste de cero/span, se establece en función de las unidades mínimas para la visualización de la presión de salida.

Tenga en cuenta que la unidad no se puede cambiar.

*7) Este producto es solo para soplar gas.Este producto no tiene suficiente control de presión para aplicaciones que no sean  soplado (conducción, sellado, etc.).

 ITVX2000

regulador electroneumático

 Opción/Tipo de accesorio

Descripción número de parte
Conjunto de soporte plano (incluidos los tornillos de montaje) P398020-600
Conjunto de soporte en L (incluidos los tornillos de montaje) P398020-601
Conector del cable de alimentación Tipo recto 3 m P398020-500-3
Ángulo recto tipo 3 m P398020-501-3

regulador electroneumático de alta presión

Dimensiones principales

 Dimensiones principales

regulador de presion electronico smc

regulador electroneumatico smc

 Alambrado

▲  Precaución

Conectar  el  cable  a  el  conector  en  el  cuerpo  con  el  alambrado  organizado  como  mostrado  abajo.

Proceder  con cuidado, como  incorrecto  alambrado  poder  causa  daño.

Más,  usar  corriente continua  fuerza  con  suficiente  capacidad  y  a  bajo  onda.

regulador electroneumático festo

Nota) El cable también está disponible en un tipo de ángulo recto.Un conector de tipo de ángulo recto está conectado hacia la izquierda (hacia el puerto SUP).   No intente girar, ya que el conector no gira..

FG (puesta a tierra)

Conecte a tierra el terminal de tierra del marco (FG) en la parte delantera de la  cuerpo.Si no se utiliza el puerto de terminal FG, es posible que este producto no  funcionar correctamente debido al ruido.

smc itvx

Tipo de señal de corriente/Tipo de señal de tensión

1 Marrón Fuente de alimentación
2 Blanco Señal de entrada
3 Azul TIERRA (COMÚN)
4 Negro Salida de monitor

smc itvx

 Monitor  producción  alambrado  diagrama
