| Diámetro de paso : | |
|---|---|
| Presión laboral: | |
| Medio de trabajo: | |

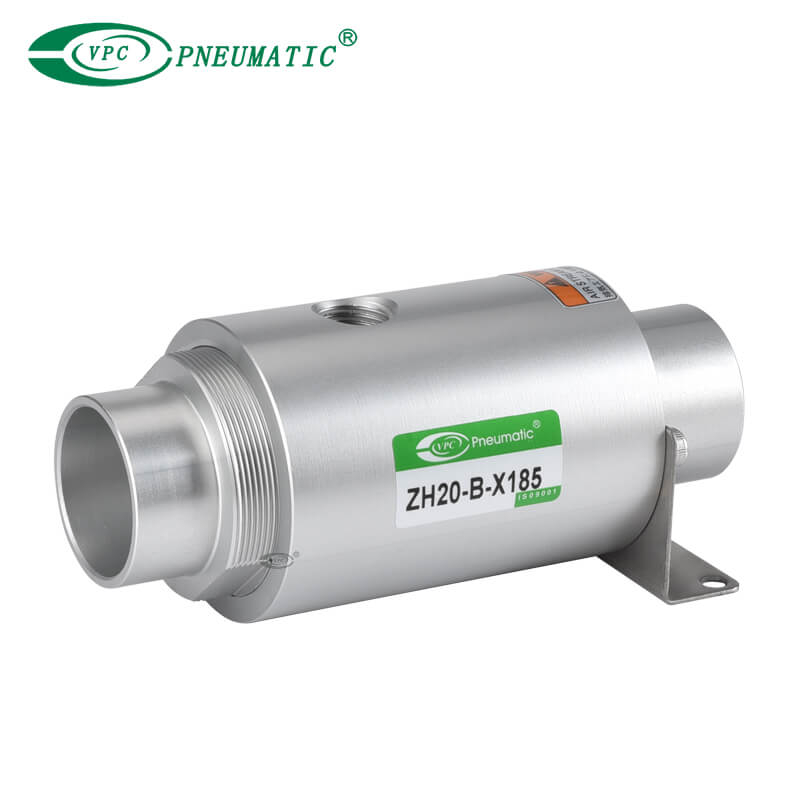

Descripción del Producto
1. Al suministrar aire comprimido, se dispone de un gran caudal de soplado y vacío.
2. Un caudal de soplado 4 veces el aire de suministro.
3. Un caudal de vacío 3 veces el aire de suministro.
4. Gran diámetro de paso disponible para la succión de virutas, partículas, etc.
5. Sin mantenimiento.
6. Soporte de montaje disponible.
7. Ejemplos de aplicación.
Soplar: Soplar gotas de agua y virutas de mecanizado.
Vacío: Aspirar el humo durante la soldadura.Transferencia de materiales como pellets o partículas finas.
Especificaciones del producto
| Modelo | ZH10 | ZH20 | ZH30 | ZH40 |
| Medio de trabajo | Aire | |||
| Material del sello | NBR | |||
| Material del soporte | Acero | |||
| Material de la banda de manguera | Acero inoxidable | |||
| Diámetro de paso (mm) | Φ13 | Φ21.6 | Φ30 | Φ42 |
| C [dm³/(s·bar)] (Área efectiva [mm²])* | 0,49 (2,46) | 1,04 (5,19) | 1,97 (9,86) | 3,69 (18,47) |
| Presión laboral | 0 a 0,7 MPa | |||
| Temperatura de trabajo | -5 a 80 ℃ (sin congelación ni condensación) | |||
| Conjunto de soporte | ZH-BK1-10-A | ZH-BK1-20-A | ZH-BK1-30-A | ZH-BK1-40-A |
* El valor C y el área efectiva son valores teóricos.
▲ Advertencia
1. Debido a que la materia aspirada se expulsa junto con el escape, no dirija un puerto de escape hacia una persona o equipo.
2. No utilizar en una atmósfera que tenga gases corrosivos, químicos, agua de mar, vapor de agua o donde haya contacto directo con cualquiera de estos.

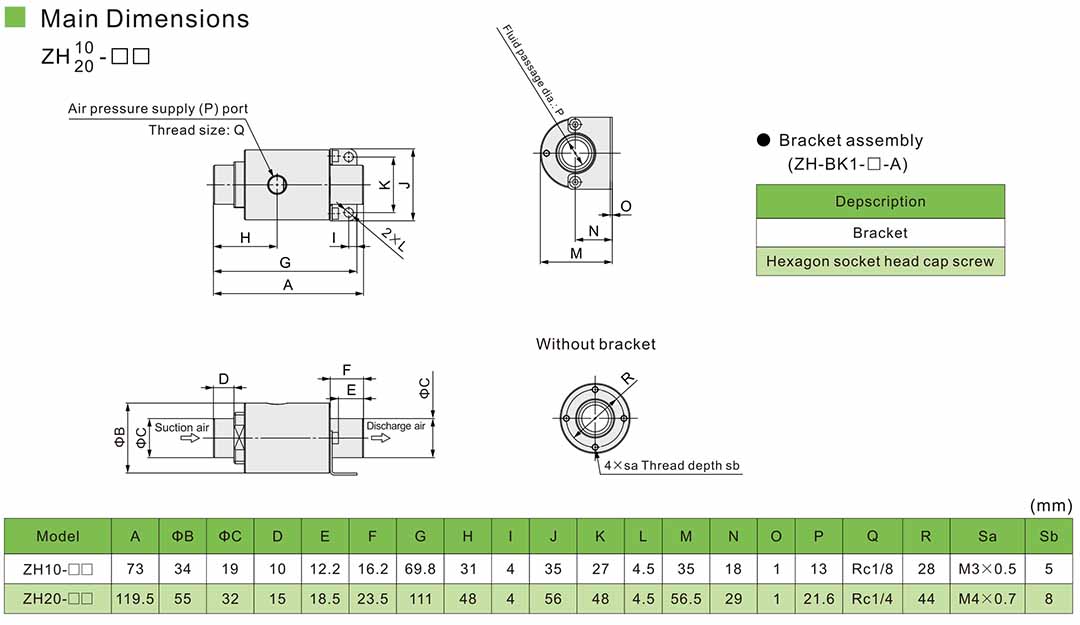

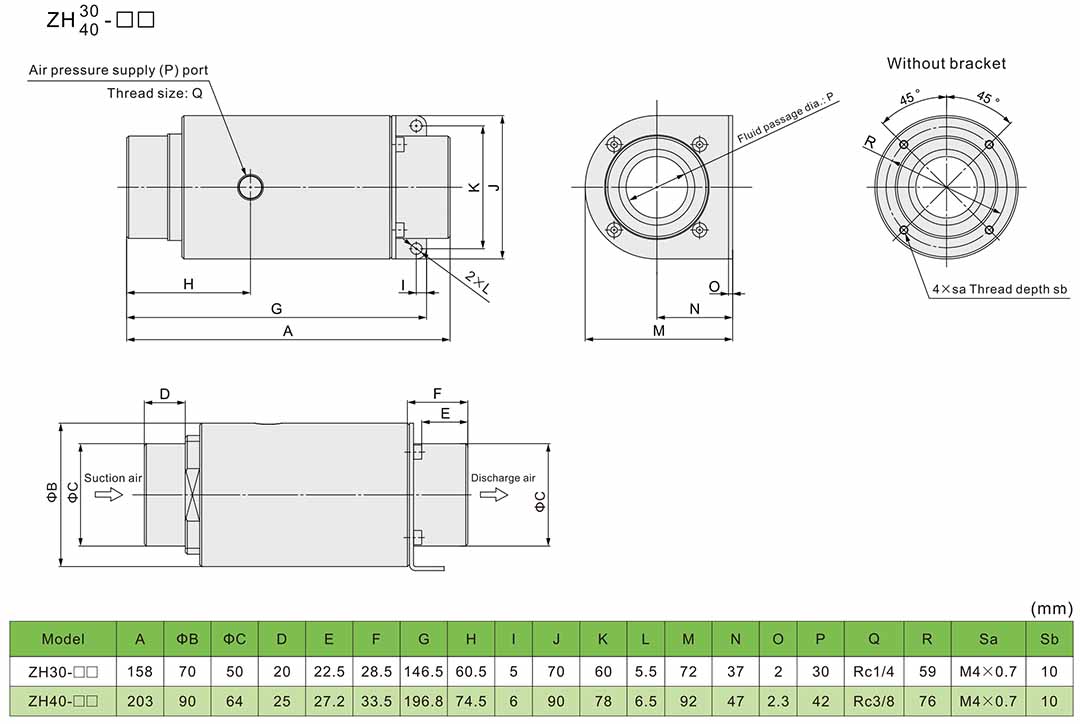

Dimensiones principales
