¿Qué es una válvula solenoide de vacío?

◆ Sitio web oficial de idioma español de VPC

1. ¿Cómo funciona la válvula solenoide de vacío?

La válvula solenoide de vacío utiliza el principio electromagnético para conducir la apertura y el cierre del núcleo de la válvula o el asiento de la válvula a través del campo magnético generado por la bobina electromagnética, controlando así la circulación de aire o aire comprimido.

2. Función de la válvula solenoide de vacío

① Control del interruptor del circuito de vacío.

② Protección anti-backflow : evita que el aire exterior ingrese accidentalmente al sistema de vacío y protege el estado de vacío.

③ Control automático : con PLC y otros sistemas de control, la válvula solenoide de vacío puede realizar una operación automática.

④ Admite diferentes niveles de vacío y requisitos de flujo.

3. ¿Cuáles son las válvulas solenoides utilizadas para el vacío?

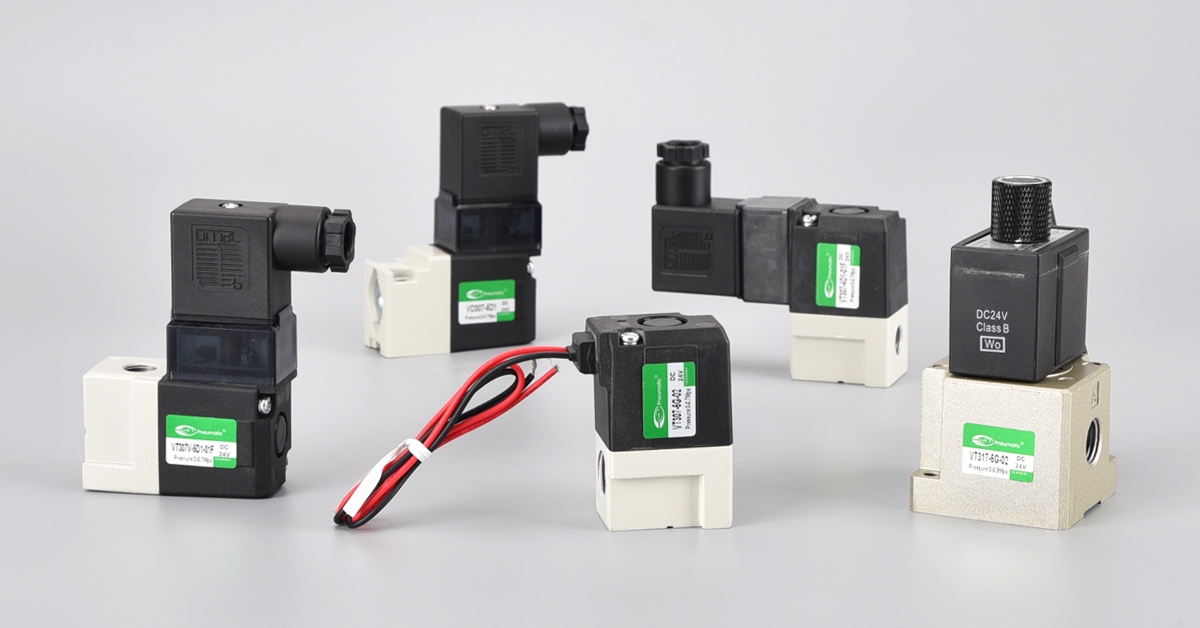

① Valve de solenoide Poppet Tipo 3 de la serie VT307 (sello de goma)

② VT317 Serie Válvula solenoide de puerto Poppet Tipo 3 Operada Direct Operada

Principio de trabajo : el núcleo de la válvula de la válvula Poppet de acción directa de la serie VT adopta una estructura Poppet , lo que significa que el núcleo de la válvula es conducido directamente hacia arriba y hacia abajo por la bobina electromagnética para abrir o cerrar la válvula.

Características :

• Diseño de actuación directa: no depende de la presión piloto, adecuada para sistemas de baja presión y vacío.

• Estructura de la válvula de elevación : buen rendimiento de sellado, alta opresión del aire, acción de conmutación estable.

• Hay una variedad de modelos disponibles: VT307 , VT317 , VOCO VALVE VO Y OTRAS ESPECIFICACIONES, adecuadas para diferentes requisitos de flujo.

• Configuración multifunción: la válvula única de la serie VT tiene 6 funciones: incluyendo válvula normalmente cerrada, válvula normalmente abierta, válvula selectora de , válvulas del desviador , etc.

Válvula solenoide de 3 puertos VK300 Series 3, Poppet operado directo

Principio de trabajo : la fuerza electromagnética impulsa directamente el núcleo de la válvula para moverse hacia arriba y hacia abajo para lograr el control inactivo del gas.

Características :

• Presión al vacío: -101.2kpa

• Diseño ambiental sin cobre : ​​material sin cobre y compatibilidad con vacío cumplen con los requisitos de la sala limpia

• Bajo consumo de energía: DC 4W (estándar), DC 2W

• Flujo alto: C = 0.80 DM⊃3;/(S · Bar)

④ VGA342 Serie 3 puerto Válvula operada por aire

⑤ VG342 Serie Pilot Potling Poppet Tipo 3 Válvula solenoide de puerto (sello de goma)

Principio de trabajo : la válvula piloto es impulsada por la bobina electromagnética, y la válvula piloto se usa para controlar la apertura y el cierre de la válvula principal para lograr la conmutación de la ruta de gas.

Características :

• Usable en condiciones de vacío y baja presión: Vacío: -101.2 kPa / baja presión: 0 a 0.2 MPa.

• Bajo consumo de energía : DC 4 W (tipo estándar) / DC 1.8 W (tipo de consumo de energía baja).

• Operación sin aceite posible.

• Conjuntos de actuador intercambiables: NC (normalmente cerrado), NO (normalmente abierto) o tipo piloto externo.

• Se puede usar como válvula seleccionadora o válvula divisor (tipo piloto externo).

⑥ 3PA/3PB Serie directa Actuación de 3 puertos Válvula neumática Poppet

La estructura de la serie 3PA/3PB es una válvula Poppet de tipo equilibrada de presión , que no se ve afectada por la presión de trabajo y logra un rendimiento de velocidad de flujo grande de baja potencia.

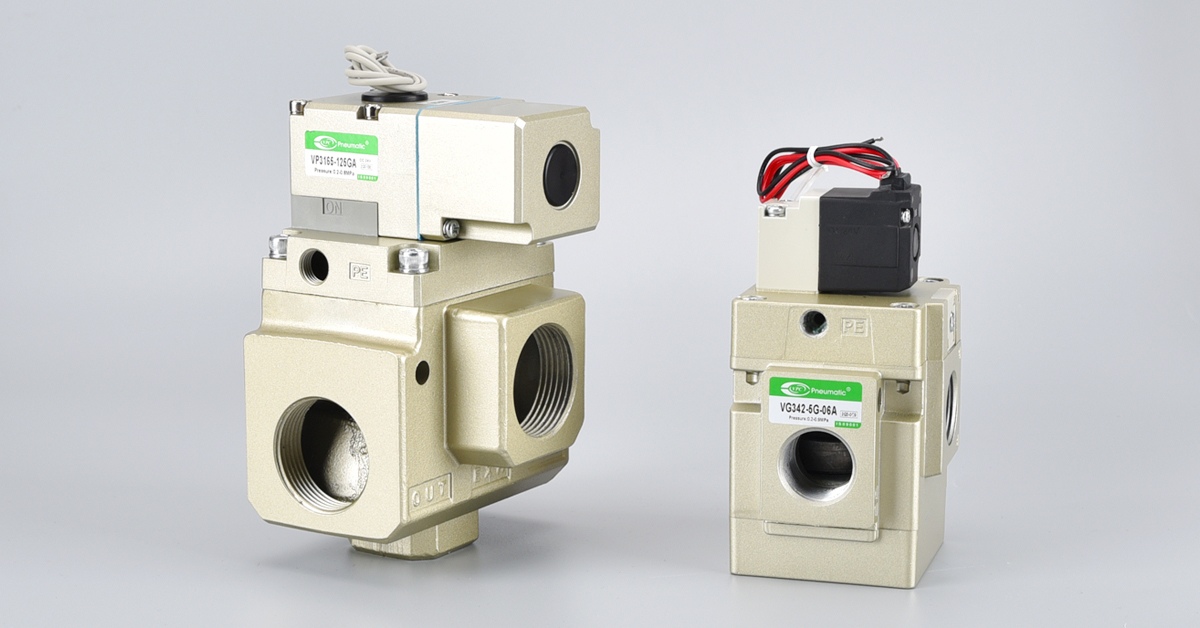

⑦ VP3145/3165/3185 Serie grande Tamaño 3 válvula solenoide de puerto (sello de goma)

Principio de trabajo : la conexión entre los tres canales ( puerto de escape , de puerto de trabajo , de entrada ) se controla mediante señales eléctricas. La estructura piloto impulsa la válvula piloto para que funcione cuando la bobina electromagnética está energizada, controla la válvula principal para abrir o cerrar y se da cuenta de la conmutación de la ruta de gas.

Características :

• Gran flujo y baja resistencia a los escapes.

• Adecuado para su uso en entornos de vacío y baja presión.

• Capaz de cambiar entre configuraciones NC (normalmente cerradas) y NO (normalmente abiertas).

• Sellado de elastómero.

⑧ Válvula de proceso operada por aire de la serie VNB para control de flujo

La válvula solenoide de vacío de la serie VNB se puede usar con una amplia gama de fluidos como aire, agua, aceite, gasolina, vacío, etc. al seleccionar diferentes materiales corporales de la válvula y materiales de sello. Ajustar con precisión el flujo de fluido.

4. ¿Cómo juzgar si la válvula solenoide de vacío está dañada?

① Sin acción después de energizar

Use un multímetro para medir la resistencia de la bobina. Si está abierto o cortocircuitado, la bobina puede dañarse.

② Válvula atascada o de respuesta lenta

Desmontar el cuerpo de la válvula después de apagar y verificar si hay suciedad o daño dentro.

③ El vacío no se puede establecer o fugas

Verifique si el asiento de la válvula y el sello están envejecidos, dañados o tienen asunto extranjero.

④ Calor anormal o olor ardiente

Compruebe si la superficie de la bobina y el terminal son negros o tienen marcas de quemaduras después de apagar.

⑤ Ruido anormal

Si escucha un sonido de sonido o fricción metálico cuando la potencia está encendida, puede ser que el núcleo de la válvula se use o que la fuerza electromagnética sea insuficiente.

Las válvulas solenoides de vacío se utilizan ampliamente en V Acuum Adsorción Manipuladores , de empaquetado , Sistemas de vacío en la industria electrónica, etc. Si desea saber más información del producto, VPC proporciona sugerencias de selección y soporte técnico, ¡ comuníquese con VPC Pneumatic !
