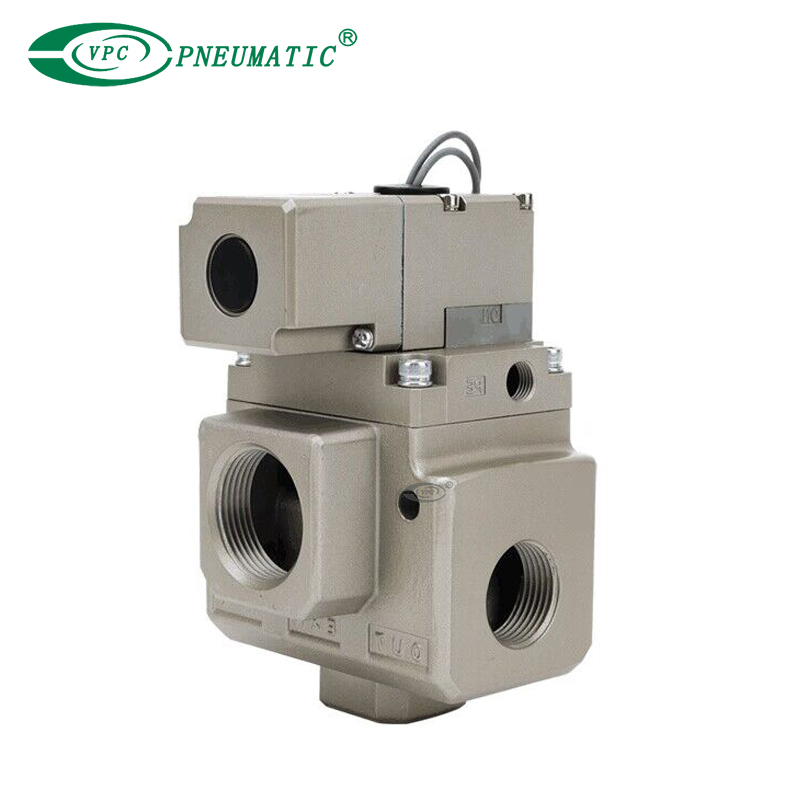

Válvula solenoide de 3 puertos de gran tamaño serie VP3145/3165/3185 (sello de goma)

VP3145/3165/3185 es una válvula solenoide de 3 puertos de gran tamaño con sello de goma. Es posible utilizar la serie en aplicaciones de vacío o bajo presión. Ambas series están disponibles en estilo normalmente cerrado o normalmente abierto.

Modelo:
VP3165
Marca del producto:
VPC Pneumatic

Medio de trabajo:	Aire
Tamaño corporal:	1/2", 1", 1 1/2"
Tensión nominal de la bobina:	100 V CA a 240 V
Tipo de hilo:	Rc, G, NPT, NPTF
Estado de Disponibilidad:



Preguntar Añadir al carrito

Descripción del Producto

■ Característica del producto

1. Gran capacidad de flujo, pequeña resistencia al escape.

2. Fácil conversión a NC o NO

3. Posible uso al vacío o bajo baja presión.

4. Orientación de montaje libre.

■ Símbolo

VP3145 Válvula solenoide de 3 puertos Símbolo válvula solenoide de baja presión válvula solenoide de vacío smc

Nota) El conjunto de válvula piloto que se muestra arriba incluye la placa de función y la junta.

Especificaciones del producto

■ Especificación

Medio de trabajo		Aire
Tipo de actuación		NC o NO (Convertible)
Tipo piloto		Piloto interno			Piloto externo
		para generales			Para vacío/baja presión			para generales
Presión de trabajo	Presión principal	0,2 a 0,8 MPa			-101,2 kPa a 0,8 MPa			0,2 a 0,8 MPa
	Presión piloto				0,2 a 0,3 MPa			Consulte el gráfico de la izquierda.
Temperatura de trabajo		0 a 60C (sin congelación)
Tiempo de respuesta ^*1) (a la presión de 0,5 MPa)		EN	C.A.	30 ms o menos		APAGADO	C.A.		30 ms o menos
			corriente continua	40 ms o menos			corriente continua		30 ms o menos
Frecuencia máxima de funcionamiento		3Hz
Lubricación ^*2)		Requerido (Equivalente al aceite de turbina Clase 1 ISO VG32)
Anulación manual		Sí (sin bloqueo)
Orientación de montaje		Irrestricto
Resistencia a impactos/vibraciones ^*³⁾		150/50 m/s²

*1) Basado en la prueba de rendimiento dinámico JIS B 8419: 2010. (Temperatura de la bobina 20 °C, a tensión nominal, sin supresor de picos de tensión)

*2) Esta válvula solenoide requiere lubricación. Utilice aceite para turbinas Clase 1 (ISO VG32).

*3) Resistencia al impacto: No se produjo ningún mal funcionamiento cuando se probó con un probador de caída en la dirección axial y en ángulo recto con la válvula principal y la armadura, tanto en estado energizado como desenergizado, una vez para cada condición. (Valores en el periodo inicial)

Resistencia a la vibración: No se produjo ningún mal funcionamiento en una prueba de un barrido entre 45 y 1000 Hz. La prueba se realizó tanto en estado energizado como desenergizado en dirección axial y en ángulo recto con respecto a la válvula principal y la armadura. (Valores en el periodo inicial)

■ Especificaciones del solenoide

Entrada electrica	Estándar		Pasacables (G), terminal de conducto (T), terminal DIN (D)
	Opción		Terminal de conducto con indicador luminoso (TL), Terminal de conducto con supresor de picos de tensión (TS), Terminal de conducto con indicador luminoso/supresor de picos de tensión (TZ), Terminal DIN con indicador luminoso (DL), Terminal DIN con supresor de picos de tensión (DS), Terminal DIN con indicador luminoso/supresor de picos de tensión (DZ)
Tensión nominal de la bobina	CA (50/60 Hz)		100 V, 200 V, 110 V ^1), 220 V ^1), 240 V ^*1)
	corriente continua		12V ^*1), 24V
Fluctuación de voltaje permitida			-15 a +10% de la tensión nominal
Potencia aparente ^*²⁾	C.A.	Irrupción	73 VA (50 Hz), 58 VA (60 Hz)
		Tenencia	28 VA (50 Hz), 17 VA (60 Hz)
Consumo de energía ^*²⁾	corriente continua		12W

*1) Semiestándar

*2) A tensión nominal

■ Piloto externo

Utilice el modelo piloto externo en los siguientes casos

● Vacío o baja presión (0,2 MPa o menos): tipo vacío/baja presión

● Uso de la válvula con acelerador externo en el puerto de suministro: tipo general

● La presión del aire del puerto de suministro es lenta: tipo general

● La resistencia en el lado de salida es pequeña en caso de soplar aire o llenar un tanque de aire: tipo general

*1) Mantenga la presión del piloto externo dentro del rango de presión siguiente.

*2) No se puede realizar la conversión de piloto interno y piloto externo.

Tabla de presión de la válvula solenoide de 3 puertos VP3145

■ Características del flujo

Modelo de válvula	Tamaño del puerto		Características del caudal
	Tamaño del puerto		1→2(ENTRADA→FUERA)			2→3(SALIDA→ESC)
	1(ENTRADA), 2(SALIDA)	3(ESC)	C [dm ³/(s·bar)]	b	CV	C [dm3/(s·bar)]	b	CV
VP3145	3/8	3/4	19	0.43	5.5	18	0.47	5.4
	1/2		23	0.32	6.2	21	0.39	5.8
	3/4		28	0.36	7.6	26	0.35	7.0

Modelo de válvula	Tamaño del puerto		Área efectiva (mm ²)
	1(ENTRADA), 2(SALIDA)	3(ESC)	1→2(ENTRADA→FUERA)	2→3(SALIDA→ESC)
VP3165	3/4	1 1/4	230	280
	1		280	310
	1 1/4		310	330
VP3185	1 1/4	2	570	650
	1 1/2		650	670
	2		650	670

Dimensiones del producto

■ Dimensiones principales
