Descripción del Producto

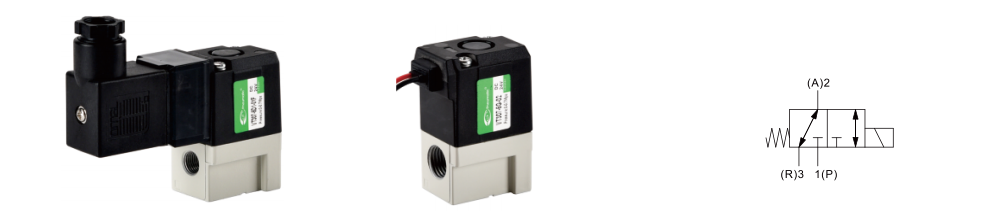

Las válvulas de asiento de operación directa de 3 puertos Serie VT son compactas, pero proporcionan una gran capacidad de flujo y un bajo consumo de energía. La serie es adecuada para su uso en aplicaciones de vacío.
La válvula VT es una válvula única con 6 funciones (tipo de puerto universal), como válvula NC, válvula NO, válvula divisora, válvula selectora, etc. La válvula estilo colector, serie VO, se puede convertir fácilmente de NC (normalmente cerrada) a NO (normalmente abierta) simplemente girando la tapa del interruptor.
Especificación de producto
| Tipo de actuación | Solenoide único operado por operación directa |
| Medio de trabajo | Aire |
| Presión de trabajo | 0 a 1 MPa (tipo de alta presión), 0 a 0,7 MPa (tipo estándar) |
| Temperatura de trabajo | –10 a 50 ° C (sin congelación) |
| Tiempo de respuesta *1) | 20 ms o menos (a 0,5 MPa) |
| Max. frecuencia operativa | 10 Hz |
| Lubricación | No requerido (use el aceite de turbina clase 1 LSO VG32, si es lubricado). |
| Anulación manual | Tipo de empuje (sin bloqueo) |
| Orientación de montaje | Irrestricto |
| Resistencia de impacto/vibración *2) | 150/50 m/s² |
| Recinto | A prueba de polvo |
| Entrada eléctrica | Pasacables, terminal DIN | ||
| Voltaje nominal de bobina | AC (50/60 Hz) | 100V, 200V, 110V*, 220V*, 240V* | |
| corriente continua | 24V, 12V* | ||
| Fluctuación de voltaje permitido | -15 a +10% del voltaje nominal | ||
| Potencia aparente *3, *4) | C.A. | Irrupción | 12,7 VA (50 Hz), 10,7 VA (60 Hz) |
| corriente continua | Tenencia | 7,6 VA (50 Hz), 5,4 VA (60 Hz) | |
| Consumo de energía *3, *4) | corriente continua | Sin luz indicadora: 4 W, Con luz indicadora: 4,2 W | |
| Luz/supresor de picos de tensión (solo tipo terminal DIN) | C.A. | Varistor, LED | |
| corriente continua | diodo, LED | ||
* Semi-estándar.
*1) Basado en la prueba de rendimiento dinámico, JIS B 8419: 2010. (Temperatura de la bobina: 20 ° C, a voltaje nominal, sin supresor de voltaje de sobretensión)
*2) Resistencia al impacto: no se produjo un mal funcionamiento cuando se prueba con un probador de caída en la dirección axial y en los ángulos correctos hasta la válvula principal y la armadura en estados energizados y desenergizados cada vez para cada condición. (Valores en el período inicial)
Resistencia a la vibración: no se produjo un mal funcionamiento en una prueba de un barrido entre 45 y 1000 Hz. La prueba se realizó tanto en estados energizados como desenergizados en la dirección axial y en los ángulos correctos hasta la válvula principal y la armadura. (Valores en el período inicial)
*3) A voltaje nominal.
*4) El valor es diferente para el tipo de servicio continuo (VT307E) y el tipo de ahorro de energía (VT307Y/W).
Consulte las 'Opciones de válvula' que se muestran a continuación. Asegúrese de que no entre polvo y/u otros materiales extraños en la válvula desde el puerto no utilizado (por ejemplo, el puerto de escape).
| Modelo de válvula | Tamaño del puerto | Características del caudal | |||||||||||
| 1 → 2 (P → A) | 2 → 3 (A → R) | 3 → 2 (R → A) | 2 → 1 (A → P) | ||||||||||
C [dm 3/(s·bar)] | b | CV | C [dm 3/(s·bar)] | b | CV | C [dm 3/(s·bar)] | b | CV | C [dm 3/(s·bar)] | b | CV | ||
| VT307 | 1/8 | 0.71 | 0.35 | 0.18 | 0.68 | 0.27 | 0.17 | 0.65 | 0.36 | 0.17 | 0.63 | 0.35 | 0.17 |
| VT307V (tipo de especificación de vacío) | 1/8 | ||||||||||||
| VT307E (tipo de servicio continuo) | 1/8 | 0.41 | 0.26 | 0.10 | 0.44 | 0.35 | 0.11 | 0.48 | 0.27 | 0.12 | 0.35 | 0.33 | 0.10 |
| VT307Y (tipo de ahorro de energía) | 1/8 | ||||||||||||
| VT307W (ahorro de energía, tipo de especificación de vacío) | 1/8 | ||||||||||||
| VT307 | 1/4 | 0.71 | 0.31 | 0.19 | 0.71 | 0.25 | 0.17 | 0.68 | 0.33 | 0.17 | 0.71 | 0.26 | 0.18 |
| VT307V (tipo de especificación de vacío) | 1/4 | ||||||||||||
| VT307E (tipo de servicio continuo) | 1/4 | 0.49 | 0.20 | 0.12 | 0.44 | 0.34 | 0.11 | 0.48 | 0.17 | 0.12 | 0.46 | 0.28 | 0.11 |
| VT307Y (tipo de ahorro de energía) | 1/4 | ||||||||||||
| VT307W (ahorro de energía, tipo de especificación de vacío) | 1/4 | ||||||||||||
Tipo de servicio continuo: VT307E
Se recomienda el uso exclusivo de VT307E para servicio continuo con carga prolongada.
▲ PRECAUCIÓN
1. Este modelo es para servicio continuo, no para ciclos elevados. Pero incluso en ciclos bajos, si energiza la válvula más de una vez al día, consulte con VPC.
2. El solenoide energizante debe hacerse al menos una vez en los 30 días.
Las especificaciones diferentes del estándar son las siguientes.
| Potencia aparente/CA | Irrupción | 7,9 VA (50 Hz), 6,2 VA (60 Hz) |
| Tenencia | 5,8 VA (50 Hz), 3,5 VA (60 Hz) | |
| Consumo de energía/CC | 1,8 W, Con luz indicadora: 2 W | |
| Tiempo de respuesta* | 30 ms o menos (a 0,5 MPa) | |
*Consulte las 'Especificaciones' estándar en la página 2 *1.
Tipo de ahorro de energía: VT307Y (VT307W)
Si se requiere un bajo consumo de energía para el control electrónico, se recomienda 'VT307Y(W)' (1,8 W). Las especificaciones diferentes a las estándar son las siguientes.
| Consumo de energía/CC | 1,8 W, Con luz indicadora: 2 W |
| Tiempo de respuesta* | 25 ms o menos (a 0,5 MPa) |
* Consulte las 'Especificaciones' estándar en la página 2 *1.
Especificaciones de vacío. tipo: VT307V (VT307W)
Este modelo de vacío tiene menos fuga de aire que el modelo estándar a baja presión. Se recomienda para la aplicación de vacío.
| Rango de presión de funcionamiento | -101.2 kPa a 0.1 MPa |
