Comprensión de los estándares ISO en neumática

◆ Sitio web oficial de idioma español de VPC

1. ¿Qué es un cilindro ISO?

ISO Cylinder es un estándar para los actuadores neumáticos desarrollados por la Organización Internacional de Estandarización (ISO). Este estándar asegura que los actuadores neumáticos cumplan con los estándares uniformes en términos de dimensiones de montaje , diámetro de diámetro y longitud de trazo.

Por lo tanto, las diferentes marcas , de fabricantes y modelos son fácilmente intercambiables siempre que encuentren los mismos cilindros iso.

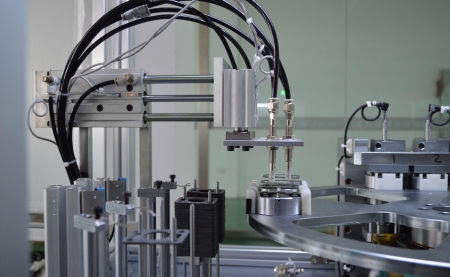

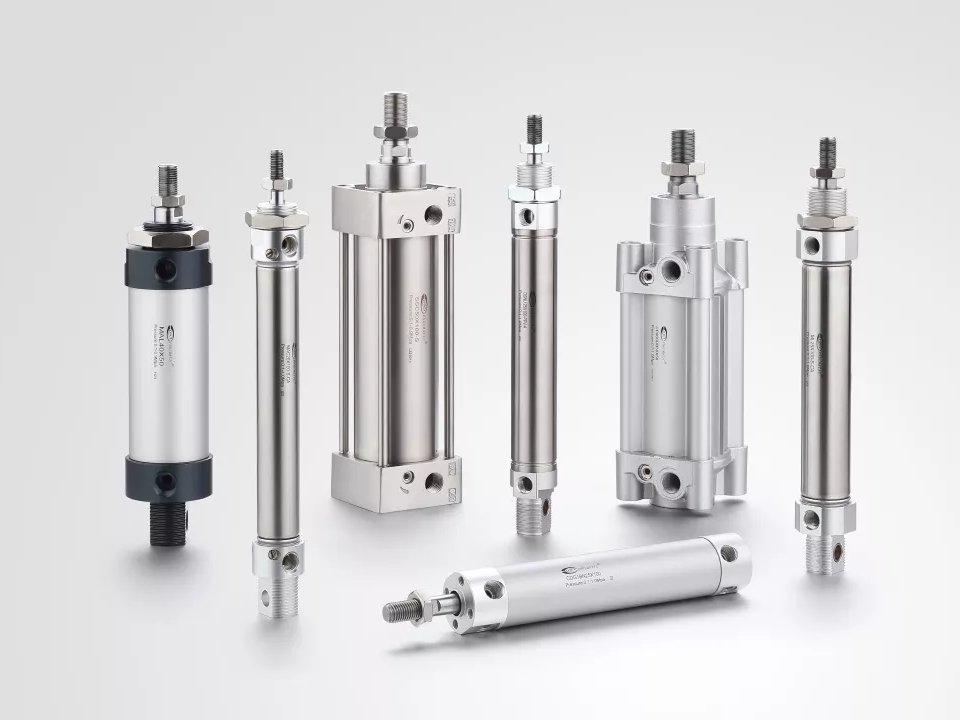

Estándar de cilindro neumático

* Si tiene alguna pregunta sobre los estándares ISO para los cilindros neumáticos, comuníquese con VPC Pneumatic.

2. ¿Cuáles son los tipos de cilindros ISO?

① ISO 15552 - Cilindro estándar

ISO 15552: 2018 - potencia de fluido neumático - cilindros con montajes desmontables, series de 1 000 kPa (10 bar), orientas de 32 mm a 320 mm - dimensiones básicas, de montaje y accesorios.

(De: https://www.iso.org/standard/66921.html)

Características clave:

• Alta intercambiabilidad: alternativa a ISO 6431 y alemán estándar VDMA 24562.

• Amortiguación de aire ajustable estándar para un control suave del final del golpe.

• Imán incorporado en el pistón del cilindro para la detección de posición.

• Disponible en varias construcciones robustas, incluidos los estilos de perfilado y cornete.

• Una amplia gama de accesorios de cilindros está disponible.

Serie DNC ISO 6431 Cilindro neumático estándar

Serie SI Mickey Mouse Tube Cilindro neumático

Serie CP96 ISO15552 Cilindro estándar

② ISO 6432 - Mini/cilindro redondo

ISO 6432: 2015 Fluid Fluid Power - Cilindros de varilla única , series de 1 000 kPa (10 bar), orientación de 8 mm a 25 mm - dimensiones básicas y de montaje.

(De: https://www.iso.org/standard/64054.html)

Características clave:

• Tamaño pequeño y estructura compacta, ideal para aplicaciones con restricciones espaciales .

• Cojín elástico incorporado para amortiguación, no ajustable.

• Disponible en acero inoxidable.

• Montaje flexible a través de roscas en la cubierta delantera o accesorios de montaje en la parte trasera.

Serie DSNU Mini cilindro de acero inoxidable

Mini cilindro de la serie MAL

③ ISO 21287 - Cilindro compacto

ISO 21287: 2018 - potencia de fluido neumático - cilindros compactos, series de 1 000 kPa (10 bar) , con orificios de 20 mm a 200 mm - dimensiones básicas, de montaje y accesorios.

Características clave:

• Con el mismo orificio y carrera, su longitud total es de 40% a 50% más corta que un cilindro ISO 15552.

• Cuenta con un cojín elástico incorporado.

• Se puede montar en la parte inferior , superior , o al lado del cilindro , eliminando la necesidad de soportes de montaje adicionales.

• Su fuerza de salida es equivalente a la de un cilindro estándar del mismo orificio, asegurando un empuje suficiente incluso en espacios confinados.

C (d) Q2 Cilindro compacto de una sola varilla de doble actuación

Cilindro compacto de la serie AVU AEVU

ADN Serie ISO 21287 Cilindro compacto

ISO15552 vs ISO6431 vs ISO6432 vs ISO21287

3. ¿Cómo elegir el cilindro estándar ISO?

① Determine los requisitos de aplicación : identifique el empuje, la extracción, la velocidad, el entorno operativo requeridos, etc.

② Seleccione el estándar ISO apropiado :

• Nuevo diseño del proyecto: priorice el estándar ISO 15552 más universal.

• Reparación/reemplazo del equipo: confirme el estándar ISO al que cumple el cilindro existente. ( ISO 15552 puede reemplazar directamente los cilindros ISO 6431 más antiguos ).

• Requisitos específicos del mercado/cliente: por ejemplo, las exportaciones a América del Norte pueden requerir estándares NFPA.

③ Seleccione el tipo de cilindro : según los requisitos de espacio y carga, elija entre estándar (ISO 15552), compacto (ISO 21287) o en miniatura (ISO 6432).

④ Determine los parámetros específicos : orificio, carrera, método de montaje (brida, pie, mierda, etc.), tipo de amortiguación y accesorios del extremo de la varilla.

4. ¿Por qué son importantes los estándares ISO para los cilindros neumáticos?

• Intercambiabilidad : los cilindros de diferentes marcas se pueden intercambiar directamente siempre que se adhieran a los mismos estándares ISO.

• Diseño y adquisición simplificados : los ingenieros pueden diseñar según las dimensiones estándar , eliminando la necesidad de reservar espacio para marcas específicas. El personal de adquisiciones también puede encontrar proveedores calificados en todo el mundo.

• Mantenimiento simplificado y costos reducidos : durante el mantenimiento del equipo, los ingenieros pueden rápidamente las piezas de reemplazo de INS simplemente seleccionando piezas según los estándares ISO. Para productos caros, se pueden encontrar alternativas para reducir los costos de producción.

• Garantía de calidad : los estándares ISO no solo especifican dimensiones sino que también cubren las clasificaciones de presión, los métodos de amortiguación, la precisión del accidente cerebrovascular y otros factores, asegurando una línea de base para la calidad del producto.

5. Cilindros y aplicaciones no estándar

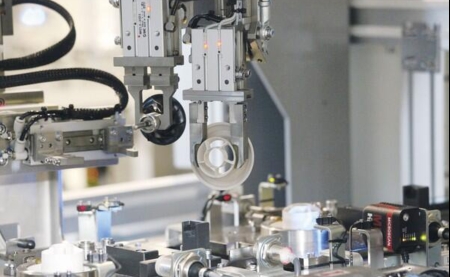

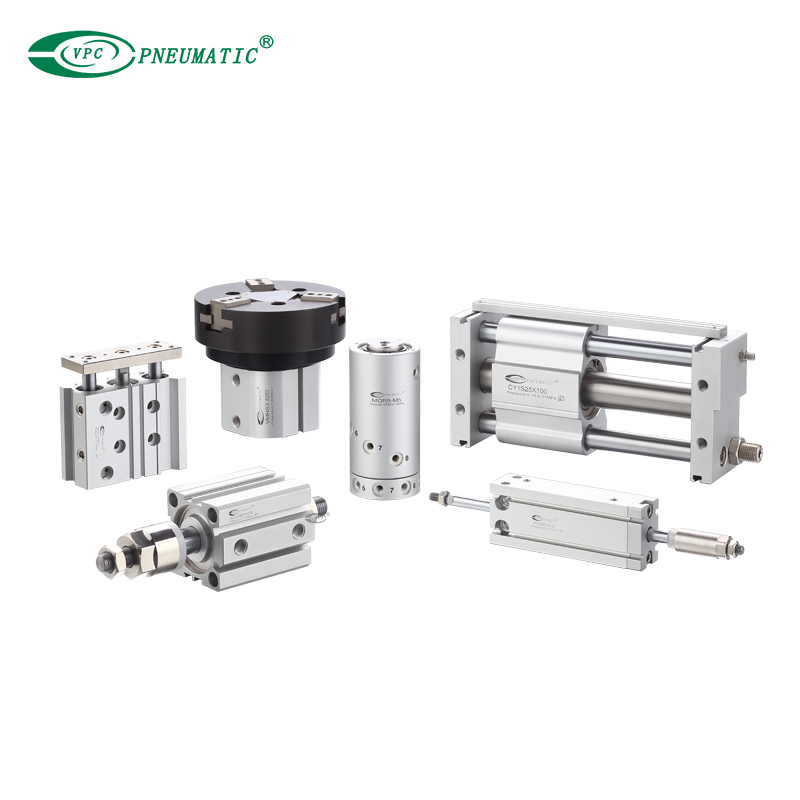

Cilindros sin varillas , cilindros rotativos y cilindros guiados a menudo tienen sus propios estándares de fabricante en lugar de estándares internacionales unificados. En condiciones de funcionamiento especiales (como a alta temperatura , a prueba de explosión y de grado alimenticio ), se requieren cilindros con materiales especiales y sellos.

Serie Cy1 cilindro sin varilla acoplado magnéticamente

Serie MSQ Ratería rotativa y cilindro de piñón

Serie MGPM Cilindro de neumático compacto compacto

Nuestros cilindros se fabrican de acuerdo estricto con los estándares ISO, asegurando una intercambiabilidad completa y compatibilidad con otras marcas. También podemos personalizarlos según sus especificaciones. ¡Póngase en contacto con el equipo técnico de VPC Pneumatic para encontrar el producto adecuado para usted!
