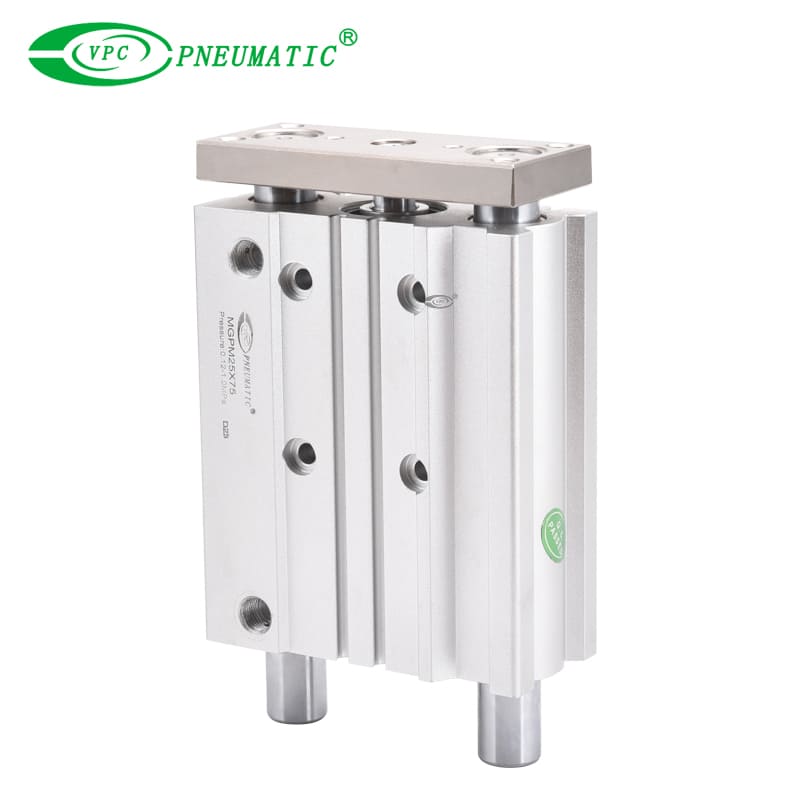

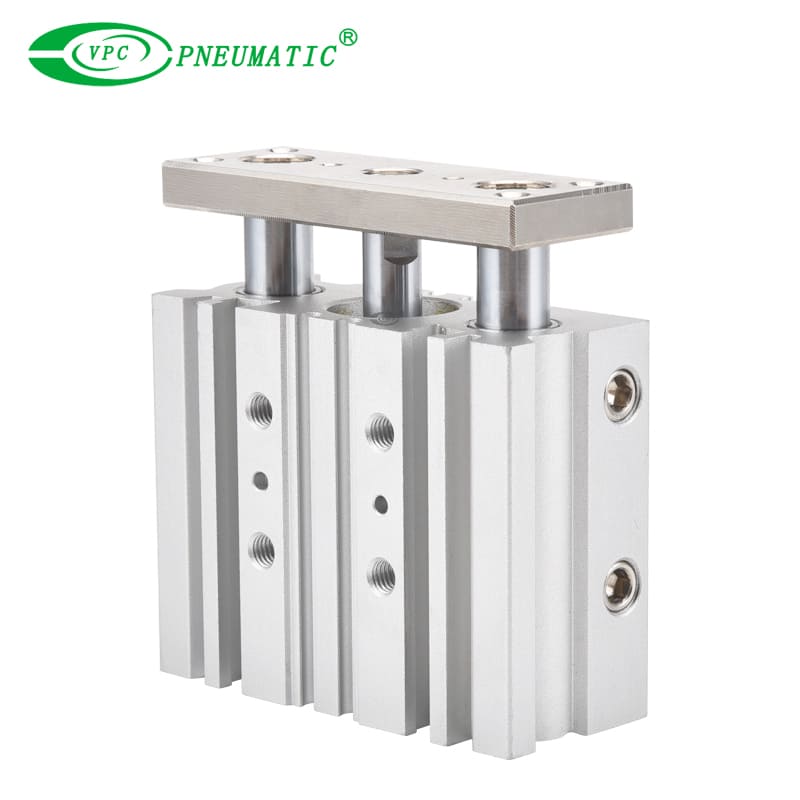

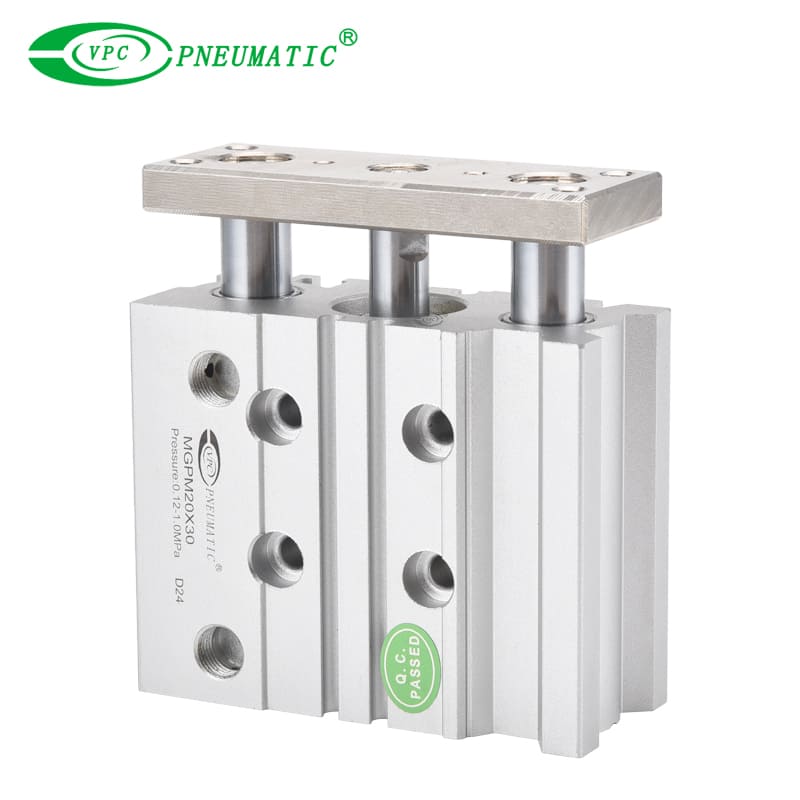

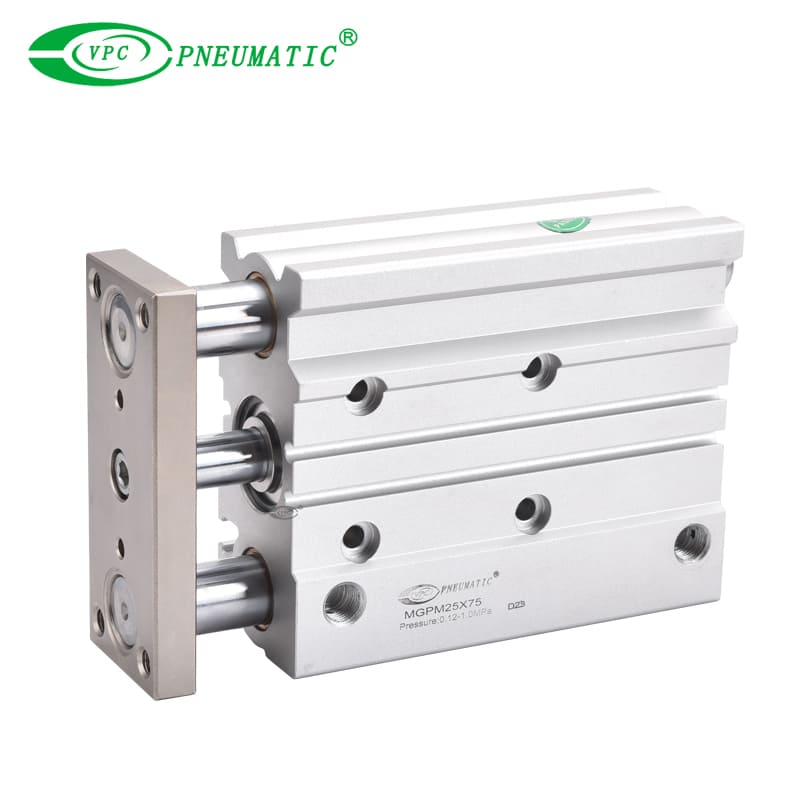

Cilindro neumático guiado compacto con rodamiento deslizante serie MGPM

Cilindro neumático guiado compacto con rodamiento deslizante serie MGPM

El MGPM es un actuador de cuerpo compacto integrado con ejes guía internos para aislar el cojinete de carga del movimiento de la varilla y los sellos del actuador.
El cojinete deslizante de aleación de acero al carbono proporciona estabilidad lateral y lo protege de los impactos de cargas laterales, adecuado para aplicaciones de parada.

Modelo:
MGPM 25X75-S
Marca del producto:
VPC Pneumatic

Material:	Aleación de aluminio
Presión laboral:	0,12 ~ 1,0 MPa
Tipo de actuación:	Doble efecto
Medio de trabajo:	Aire limpio
Estado de Disponibilidad:



Preguntar Añadir al carrito

Descripción del Producto

■ Característica de producto

El cilindro guía compacto MGPM está diseñado para aplicaciones de carga lateral alta que se encuentran en el manejo, elevación y parada de materiales. El cilindro utiliza un diseño ultracompacto al incorporar el cuerpo del cilindro como parte del cuerpo guía.A medida que aumenta la longitud de la carrera, también aumenta la longitud del cojinete, mejorando así la capacidad de carga del cilindro.

■ Símbolo

cilindro de aire guiado

Especificaciones del producto

Diámetro (mm)		12	16	20	25	32	40	50	63	80	100
medio de trabajo		Aire limpio (Filtración 40μm)
tipo de actuación		Doble efecto
Presión de prueba		1.5MPa
máx.Presión laboral		1.0MPa
mín.Presión laboral		0.12MPa		0.1MPa
Temperatura de trabajo		-10 a 60 ℃ (sin congelación)
Velocidad rango		50 a 500 mm/s								50 a 400 mm/s
Almohadón tipo		Parachoques de goma en ambos extremos
Lubricación		No requerido (sin lubricante)
Tolerancia de ataque		+1,5 mm 0mm
Precisión no giratoria	Cojinete de deslizamiento	±0,08°		±0,07°		±0,06°		±0,05°		±0,08°
	Cojinete de bolas	±0,01°		±0,09°		±0,08°		±0,06°		±0,05°
Tamaño del puerto		M5X0.8		G1/8				G1/4		G3/8

Dimensiones principales

■ Principal Dimensions Φ12 a Φ25 MGPM, MGPL, MGPA

cilindro neumático guiado

mgpm smc

*1) Referirse a Sección EE detalles para el forma de Φ12 a Φ25 con ataque de 50 o menos.
*2) El usar de a ranura (ancho XA, longitud XB, profundidad 3) permite para a relajado alfiler paso tolerancia, con el alfiler agujero (ΦXAH9, profundidad 6) como el referencia, sin conmovedor montaje exactitud.

*3) Para aburrir tamaño Φ12 y Φ16, solo M5×0,8 puerto es disponible.
*4) Para aburrir tamaño Φ20 o más, elección de RC, TNP, G puerto es disponible.

■ Principal Dimensions Φ32 a Φ63 MGPM, MGPL, MGPA

cilindro guía compacto cilindro guiado parker *1) El usar de a ranura (ancho XA, longitud XB, profundidad XC) permite para a relajado alfiler paso tolerancia, con el alfiler agujero (ΦXAH9, profundidad SG) como el referencia, sin conmovedor montaje exactitud.

*2) Elección de RC, TNP, G puerto es disponible.

■ Principal Dimensions Φ80, Φ100 MGPM, MGPL, MGPA

cilindro neumático compacto guiado cilindro mgpm *1) El usar de a ranura (ancho X6, longitud 7, profundidad 5) permite para a relajado alfiler paso tolerancia, con el alfiler agujero (Φ6H9, profundidad 10) como el referencia, sin conmovedor montaje exactitud.
