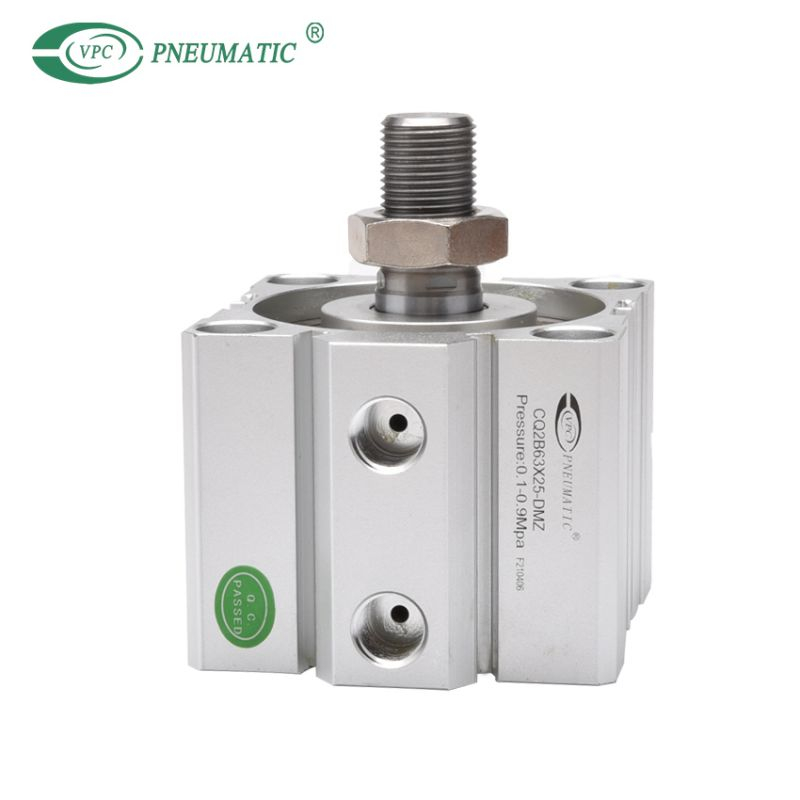

C (D) Serie Q2 Cilíndrico compacto de varilla doble de doble actuación

Versión de varilla única de doble actuación de doble actuación de diámetro grande del cilindro compacto CQ2.
El CQ2 está disponible en tamaños de orificio de 125 mm a 200 mm. Viene de serie con hilos de varilla de pistón masculino o femenino.
Es posible montar los interruptores automáticos en cualquiera de las 4 superficies.

Modelo:
CQ2
Marca del producto:
VPC Pneumatic
Código De Producto:
8412310090

Tipo de actuación:	actuación doble actuación individual
Aburrir:	12 a 200 mm
Presión garantizada:	1.5MPA
Temperatura de trabajo:	5 a 60 ℃
Tamaño del puerto:	M5x0.8 G1/8 G1/4 G3/8
Estado de Disponibilidad:



Preguntar Añadir al carrito

Descripción del Producto

■ Característica del producto

1. Diseño compacto: los cilindros CQ2B son de tamaño pequeño, adecuado para aplicaciones con espacio de instalación limitado.

Ligero: hecho de aleación de aluminio, es liviano y fácil de instalar y moverse.

2. Carrera ajustable: la longitud del trazo del cilindro se puede ajustar según sea necesario, proporcionando soluciones de aplicación más flexibles.

3. Alta precisión: control de carrera altamente preciso y capacidad de posicionamiento repetitivo asegura un movimiento consistente.

4. Métodos de montaje múltiple: admite una variedad de métodos de montaje, como montaje lateral, montaje de base, etc., lo que aumenta la flexibilidad de la instalación.

5. Buena durabilidad: adoptar sellos y materiales de alta calidad para garantizar la operación estable a largo plazo y la durabilidad del cilindro.

6. amplia gama de aplicaciones: adecuada para líneas de producción automatizadas, equipos de ensamblaje, maquinaria de envasado y muchos otros campos industriales.

■ Símbolo

cilindro neumático compacto

Cilindro de aire compacto

Especificaciones del producto

Diebe （mm)		12	16	20	25	32	40	50	63	80	100	125	140	160	180	200
Tipo de actuación		Varilla de una sola varilla de actuación doble/simple actuación							Barra simple de actuación doble
Medio de trabajo		Aire limpio (filtración de 40 μm)
Presión de prueba		1.5MPA													1.05MPA
Max. Presión de trabajo		1.0MPA													0.7MPA
Mínimo Presión de trabajo	Barra simple de actuación doble	0.07MPA		0.05MPA
	Varilla única de actuación	0.25	0.25	0.18	0.18	0.17	0.15	0.13	﹣
Temperatura de trabajo		Sin imán de interruptor automático: –10 a 70 ° C con imán de interruptor automático: –10 a 60 ° C
Lubricación		No requerido
Rango de velocidad		50 ~ 500 mm/s													20 ~ 400 mm/s
Tipo de cojín		No o cojín de parachoques
Tolerancia al accidente cerebrovascular		+1.0 mm 0										+1.4 mm 0
