¿Qué es el regulador electroneumático?

Vistas:0     Autor:Editor del sitio     Hora de publicación: 2024-06-17      Origen:Sitio

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
kakao sharing button
snapchat sharing button
sharethis sharing button

1. ¿Qué es el regulador electroneumático?

Un regulador neumático electrónico es un dispositivo diseñado para controlar la presión del aire o gas comprimido en un sistema neumático.Funciona recibiendo una señal de entrada electrónica, generalmente de un controlador lógico programable (PLC) o dispositivo similar, y ajusta la salida neumática para que coincida proporcionalmente con la señal de entrada.Los reguladores electrónicos se utilizan cuando se requiere un ajuste continuo o continuo de la presión del gas.


2. ¿Cuántas series de regulador electroneumático ITV son reguladores?

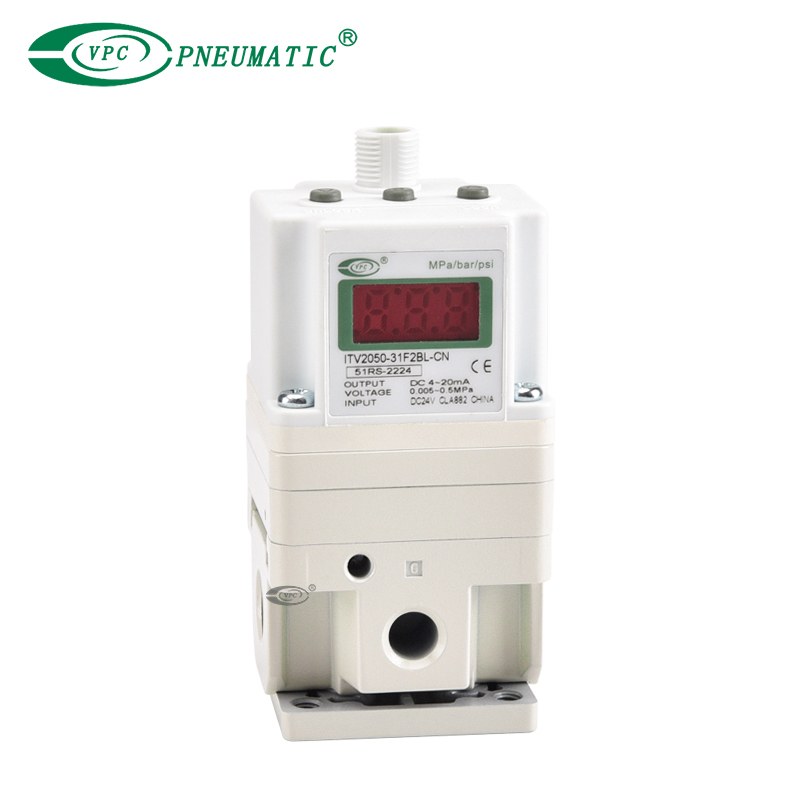

Regulador electroneumático serie TV (Normal)

Rango de presión de trabajo: 0,005 a 1,0 MPa, proporcionando un buen flujo y tiempo de respuesta.La serie de presión normal ofrece las principales ventajas de la serie ITV, incluyendo control proporcional preciso, respuesta rápida y configuración fácil de usar, optimizada para rangos de presión estándar que se encuentran comúnmente en aplicaciones neumáticas industriales. Ejemplo:ITV2050

Regulador electroneumático de alta presión serie ITVX

Rango de presión de trabajo: 0,1 a 3,0 MPa, adecuado para entornos de alta presión y puede proporcionar caudales más altos en comparación con los modelos de presión normal.La serie de alta presión tiene las ventajas del control proporcional eléctrico, como precisión, capacidad de respuesta y configurabilidad, y también tiene la capacidad de manejar presiones de trabajo más altas hasta 3,0 MPa. Ejemplo: ITVX2030

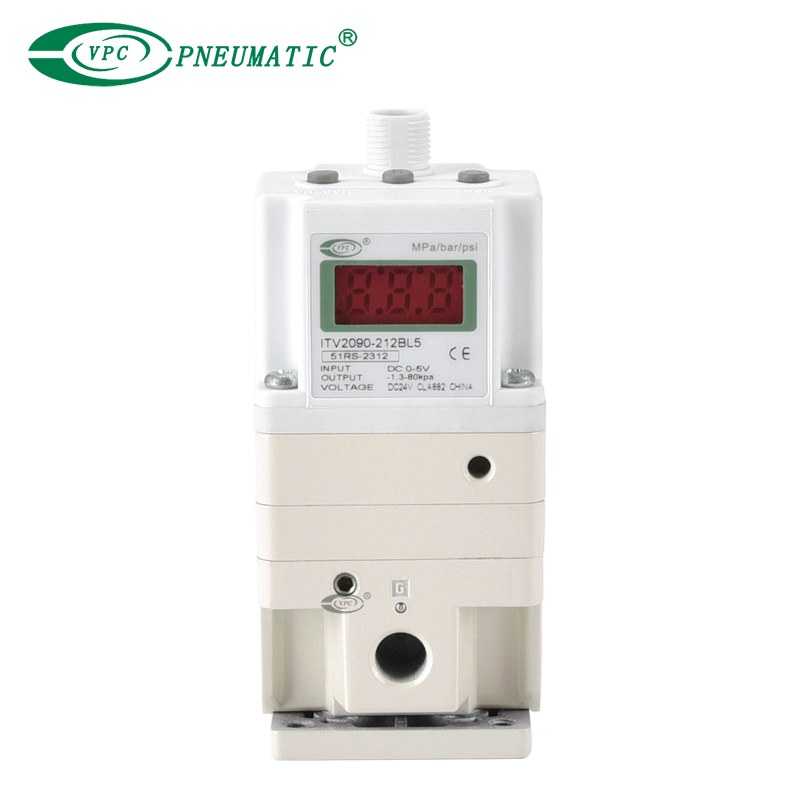

Regulador de vacío electrónico serie ITV2090

Rango de presión de trabajo: -1,3 a -80 kPa (vacío), diseño compacto y liviano, fácil de integrar en sistemas de vacío, pueden proporcionar una regulación precisa y sensible de la presión o el flujo en sistemas y procesos de vacío. Ejemplo: ITV2090, ITV0090 (apto para sistemas compactos de baja presión)

3. ¿Cómo funciona el regulador electroneumático?

Cuando la señal de entrada aumenta, la válvula solenoide de suministro de aire ① gira EN, y la válvula solenoide de escape ② gira APAGADO.Por lo tanto, la presión de suministro pasa a través de la válvula solenoide de suministro de aire ① y se aplica a la cámara piloto ③.La presión en la cámara piloto ③ aumenta y actúa en la superficie superior del diafragma ④.Como resultado, la válvula de suministro de aire ⑤ unida al diafragma ④ se abre y una parte del La presión de suministro se convierte en presión de salida..

Esta presión de salida regresa al circuito de control ⑧ a través del sensor de presión ⑦.Aquí, un correcto funcionamiento funciona hasta que la presión de salida es proporcional a la señal de entrada, permitiendo obtener siempre una presión de salida proporcional a la señal de entrada.


Diagrama de principio de funcionamiento

regulador electroneumático

4. ¿Ventajas de los reguladores neumáticos electrónicos?

El control de presión automático tradicional es un control intermitente, que requiere un ajuste manual por adelantado para lograr el control de una única presión de aire, pero no puede lograr el ajuste de múltiples fuerzas y velocidades de salida.

El control del regulador neumático electrónico pertenece a control continuo, Se da cuenta de que la salida cambia con la entrada, y la salida y la entrada están en una determinada relación proporcional.Al establecer ciertas condiciones de control, se puede ajustar la salida de múltiples fuerzas y la velocidad de salida.

Ventajas:

① Puede lograr ajuste continuo de presión y velocidad, evitando el fenómeno de impacto cuando se cambia la válvula de aire tipo interruptor normalmente abierta.

② Puede realizar control remoto y control de programa.

③ Alta precisión de control, respuesta rápida y reacción sensible.

5. ¿En qué industrias se utilizan reguladores neumáticos electrónicos?

Las válvulas proporcionales eléctricas de la serie ITV son componentes multifuncionales que se pueden utilizar en combinación con varios componentes neumáticos para diferentes equipos e industrias. Por ejemplo:

① ITV2090 se puede utilizar en la industria del envasado de alimentos cuando se utiliza con electroválvulas de 2 vías, Generadores de vacío de gran caudal ZH, y AW regulador del filtro.

② El regulador electroneumático ITV se puede utilizar en la industria de la impresión cuando se utiliza con Presostatos IS y islas de válvulas.



③ El regulador neumático eléctrico puede simular un control de niveles múltiples al usarse con válvulas de solenoide, válvulas reductoras de presión, controladores y separadores de neblina de aceite.

Además de lo anterior, el regulador neumático eléctrico ITV se puede instalar de forma modular con Unidades de preparación de aire serie A.;cuando se usa con cilindros de aire y Válvulas solenoides, también se pueden utilizar en equipos de recubrimiento electrostático, equipos de corte de fibra óptica, equipos de soplado de botellas y en la industria de semiconductores, etc.


Manual Regulador Electroneumático ITV PDF


Si tiene alguna pregunta sobre los reguladores electroneumáticos u otros componentes del sistema neumático, por favor póngase en contacto con VPCy estaremos encantados de ofrecerle experiencia adicional en neumática.
