| Establecer rango de presión: | |
| Temperatura de trabajo: | |
Descripción del Producto
Para el control continuo de la presión de vacío en proporción a las señales eléctricas.
● Linealidad: ± 1% FS o menos
● Histéresis: 0,5 % FS o menos
● Repetibilidad: ± 0,5 % FS o menos
● Tiempo de respuesta de alta velocidad: 0,1 s (sin carga)
● Alta estabilidad — Sensibilidad: 0,2 % FS o menos
Especificación de producto

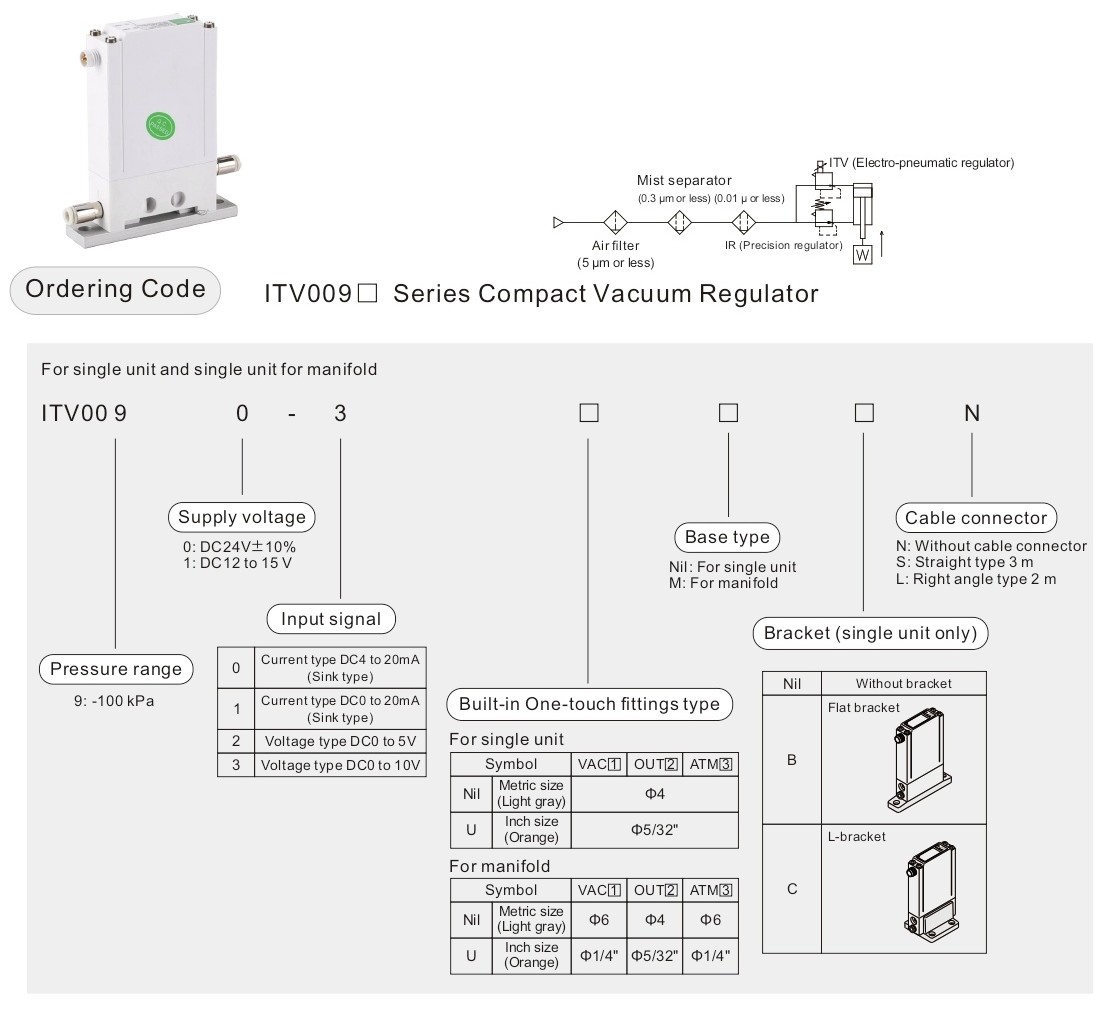

| Modelo | ITV009□ | |
Mín. de suministro presión | Presión de ajuste -1 kPa | |
| Max. presión de suministro | -101kPa | |
| Establecer rango de presión | -1 a -100kPa | |
| Fuente de alimentación | Voltaje | DC24V±10%, DC12 a 15V |
| Consumo actual | Tensión de alimentación Tipo DC24 V: 0,12 A o menos Tensión de alimentación Tipo CC de 12 a 15 V: 0,18 A o menos | |
| Señal de entrada | Tipo de voltaje | CC0 a 5 V, CC 0 a 10 V |
| Tipo actual | DC4 a 20 mA, DC0 a 20 mA (tipo disipador) | |
| Impedancia de entrada | Tipo de voltaje | Aprox. 10 kΩ |
| Tipo actual | Aprox. 250 kΩ | |
Señal de salida *2) | Salida analógica | DC1 a 5 V (impedancia de salida: Aprox. 1 kΩ) Precisión de salida ±6% FS o menos |
| Linealidad | ±1% FS o menos | |
| Histéresis | 0,5% FS o menos | |
| Repetibilidad | ±0,5% FS o menos | |
| Sensibilidad | 0,2% FS o menos | |
| Características de la temperatura | ±0,12% FS/℃ o menos | |
| Temperatura de trabajo | 0 a 50 ℃ (sin condensación) | |
| Recinto | Equivalente a IP65 *3) | |
| Tipo de conexión | Conexiones instantáneas integradas | |
| Tamaño de conexión | Para una sola unidad | Tamaño métrico 1, 2, 3: Φ4 |
| Tamaño en pulgadas 1, 2, 3: Φ5/32' | ||
| Colector | Tamaño métrico 1, 3: Φ6, 2: Φ4 | |
| Tamaño en pulgadas 1, 3: Φ1/4', 2: Φ5/32' | ||
| Peso *1) | 100 g o menos (Sin opciones) | |
*1) Indica el peso de una sola unidad

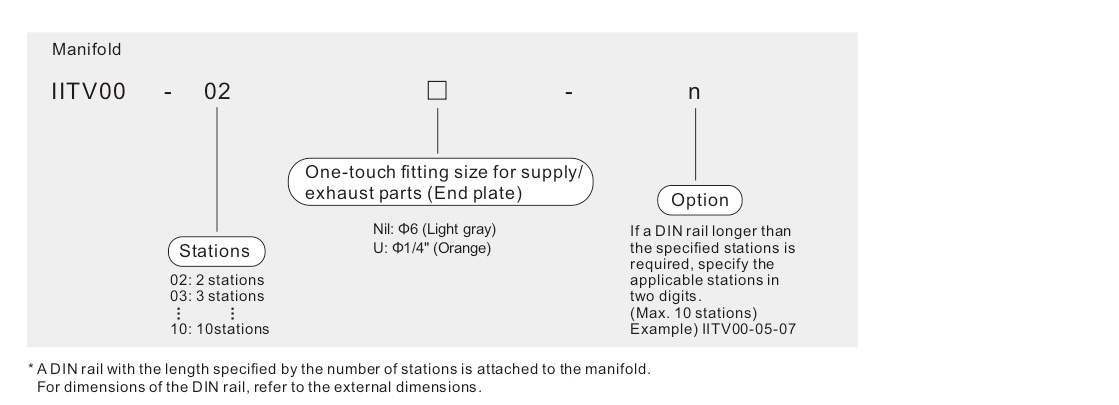

Para IITV00-n
Peso total (g) ≤ Estaciones (n) × 100 ＋ 130 (Peso del conjunto del bloque final A, B) + Peso (g) del riel DIN
*2) Al medir la salida analógica de ITV de 1 a 5 VCC, si la impedancia de carga es inferior a 100 kΩ, es posible que no esté disponible la precisión del monitor de salida analógica de ±6% FS o menos.
El producto con una precisión de ±6% se suministra a pedido.
La presión de salida no se ve afectada.
*3) Cuando se utilice en condiciones equivalentes a IP65, conecte el conector o el tubo al orificio de respiración antes de su uso.
*4) Cuando hay un consumo de flujo aguas abajo, la presión puede volverse inestable dependiendo de las condiciones de la tubería.
*5) Cuando se enciende la alimentación, es posible que se genere un ruido. Este ruido es normal y no indica una falla.
Dimensiones principales
*1) Cuando se utilice en condiciones equivalentes a IP65, conecte los accesorios o el tubo al orificio de respiración antes de usarlo.
*2) Para conocer las dimensiones del conector del cable, consulte la unidad individual.
| estaciones colectoras sustantivo, femenino— | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| L1 | 60 | 75 | 90 | 105 | 120 | 135 | 150 | 165 | 180 |
| L2 | 110.5 | 123 | 148 | 160.5 | 173 | 185.5 | 198 | 223 | 235.5 |
| Peso del carril DIN [g] | 20 | 22 | 27 | 29 | 31 | 34 | 36 | 41 | 43 |
*1) Cuando se utilice en condiciones equivalentes a IP65, conecte los accesorios o tubos al orificio de respiración antes de su uso.
*2) Para conocer las dimensiones del conector del cable, consulte la unidad individual.
