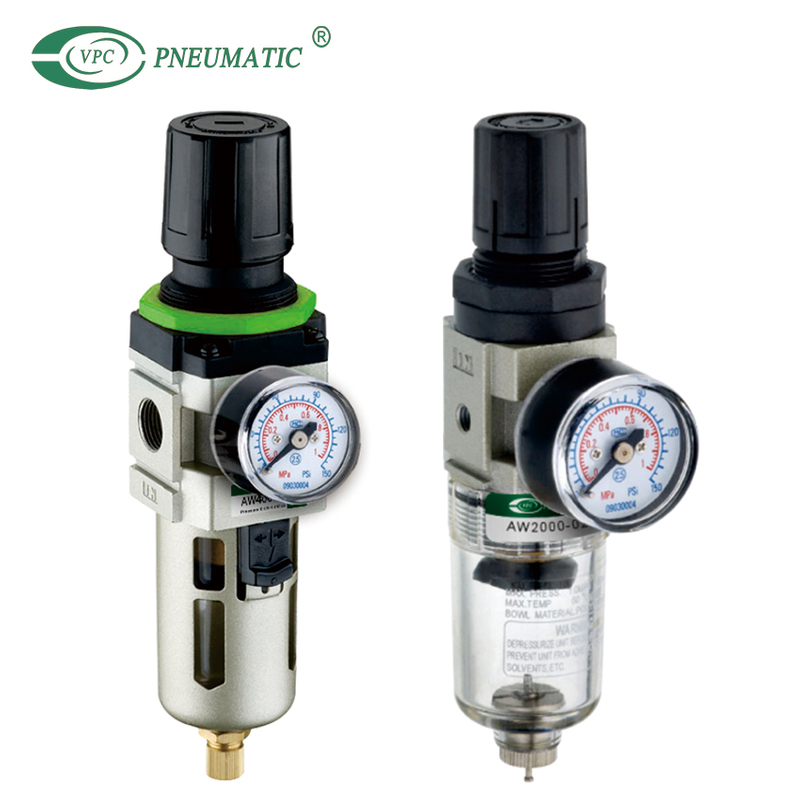

Regulador de filtro serie AW

La serie AW de VPC es una combinación de filtro/regulador que minimiza el espacio y las tuberías al integrar dos unidades en una.La caída de presión en la sección del regulador se ha reducido creando una unidad más eficiente con una presión de ajuste máxima de 145 psi.El elemento y el recipiente de la serie AW ahora son de una sola pieza, lo que facilita el reemplazo del elemento.Los cuencos de tamaño 10 y 20 están cubiertos con un protector de cuenco transparente, que los protege completamente del entorno y hace que el contenido interior sea visible desde 360 ​​grados.Esta serie forma parte de la familia de unidades modulares de preparación de aire y puede combinarse con otros productos de tamaño similar.AW está disponible en cinco tamaños de cuerpo con tubería de M5 a 1' en tipos de rosca Rc y NPT.
Medio de trabajo:
Temperatura de trabajo:
Rango de ajuste de presión:
Precisión del filtro:
Tipo de válvula:
Estado de Disponibilidad:
  • AW3000-02
  • VPC Pneumatic
  • 8421399000

Descripción del producto

英文样本转曲_91(1)

Especificaciones del producto

Resistencia a la presión garantizada1.5Mpa
Presión máxima de trabajo1.0Mpa
Temperatura de trabajo5-60 ℃
Precisión del filtro25um(5um es opcional)
material del cuencopolicarbonato
Protector de tazónAC1000-2000 (Ninguno)                 AC2500-5000 (disponible)
Rango de ajuste de presiónCA1000:0.05-0.7Mpa              AC2000-5000:0.05-0.85Mpa
Tipo de válvulacon rebosadero

Nota: NPT, PT El tamaño del puerto es opcional.


ModeloEspecificaciónAccesoriosfunción drianaModelo de drenaje automático
Flujo nominal (l/min)Tamaño del puerto (G)Tamaño de rosca del manómetro (G)Peso (kilogramos)Soporte (2 piezas)
AW1000-M5100M51/160.09B120Drenaje manual/
AW2000-01550G1/8'1/80.36B220Drenaje manualAW2000-01D
AW200-02G1/4'AW2000-02D
AW3000-022000G1/4'1/80.56B320

A. Drenaje de presión cero

B. Drenaje manual

AW3000-02D
AW3000-03G3/8'AW3000-03D
AW4000-034000G3/8'1/41.15B420AW4000-03D
AW4040-04G1/2'AW4000-04D
AW4000-064500G3/4'1/41.21B420AW4000-06D
AW5000-065500G3/4'1/41.7B420AW5000-06D
AW5000-10G1'AW5000-10D

Nota: La información anterior se basa en 0.7Mpa(7. 1kgf/cm2) presión de suministro y 0.5Mpa(5. 1kgf/cm2) presión ajustada.


Dimensiones principales

AW参数-1
