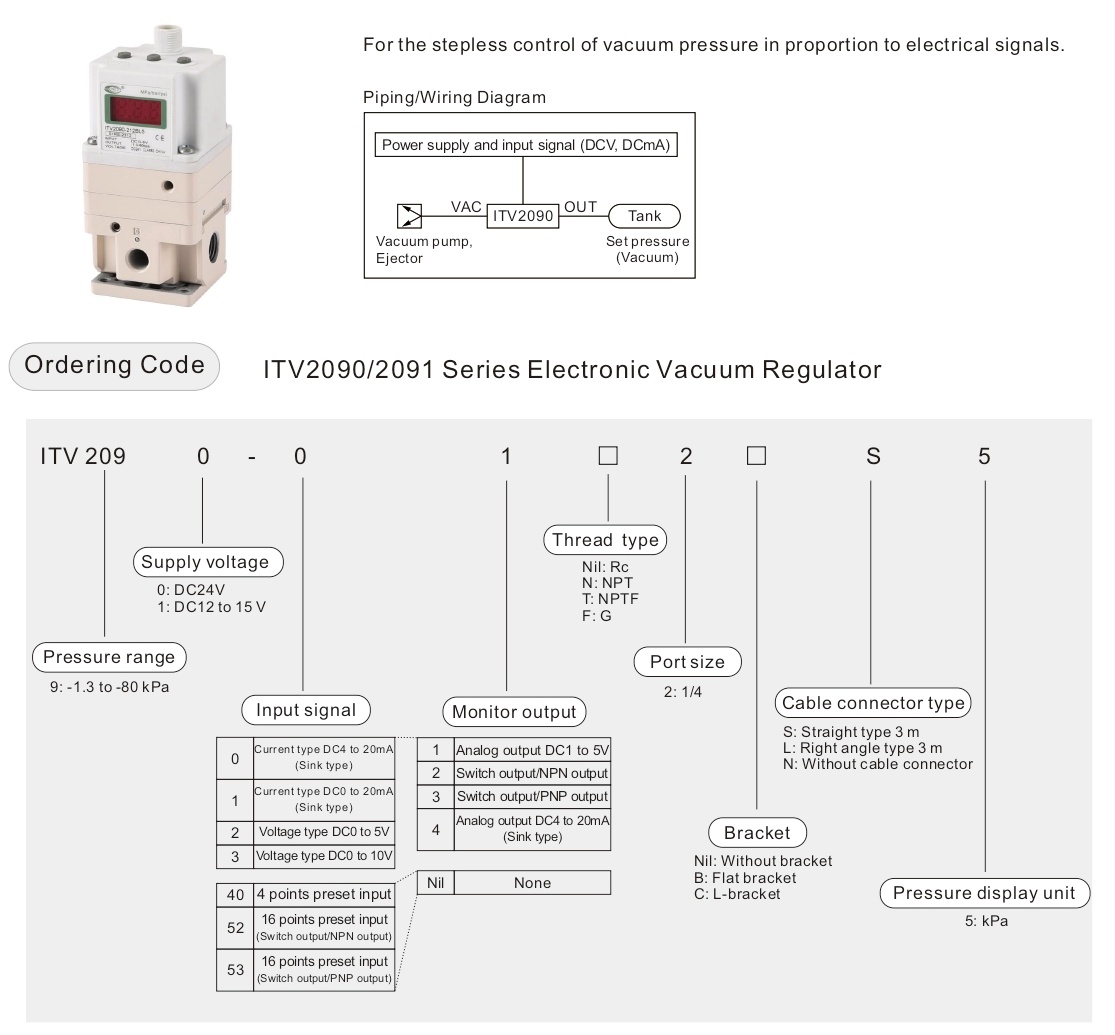

Descripción del Producto
Para el control continuo de la presión de vacío en proporción a las señales eléctricas.
● Controla la presión del aire en proporción a una señal eléctrica.
● Rango de presión de -1,3 a -80 kPa.
● Tamaño de puerto disponible 1/4
● Opción de soporte de montaje
Especificación de producto
| Modelo | ITVX2090 | ITVX2091 | |
| Mín. de suministro presión de vacío *1) | Establecer presión -13.3 kPa | ||
| Máx. suministro de presión de vacío | -101kPa | ||
| Establecer rango de presión | -1.3 a -80KPA | ||
| Fuente de alimentación | Voltaje | CC 24 V ± 10 % | CC 12 a 15 V |
| Consumo actual | Tensión de alimentación Tipo CC 24 V: 0,12 A o menos *6) Tensión de alimentación Tipo CC de 12 a 15 V: 0,18 A o menos | ||
| Señal de entrada | Tipo actual *2) | DC4 a 20 mA, DC0 a 20 mA (tipo disipador) | |
| Tipo de voltaje | CC0 a 5 V, CC 0 a 10 V | ||
| Entrada preestablecida | 4 puntos (negativo común), 16 puntos (sin polaridad común) | ||
| Impedancia de entrada | Tipo actual | 250Ω o menos *3) | |
| Tipo de voltaje | Aprox. 6,5 kΩ | ||
| Entrada preestablecida | Tensión de alimentación Tipo DC24 V: Aprox. 4,7 kΩ Tensión de alimentación Tipo DC12 V: Aprox. 2,0 kΩ | ||
Señal de salida *4) (Salida del monitor) | Salida analógica | DC1 a 5 V (impedancia de salida: Aprox. 1 kΩ) DC4 a 20 mA (tipo disipador) (Impedancia de salida: 250 Ω o menos) Precisión de salida ±6% FS o menos | |
| Salida del interruptor | NPN Open Collector Salida: Máx. 30 V, 80 Ma PNP Open Collector Salida: Máx. 80 Ma | ||
| Linealidad | ± 1% FS o menos | ||
| Histéresis | 0,5% FS o menos | ||
| Repetibilidad | ±0,5% FS o menos | ||
| Sensibilidad | 0,2% FS o menos | ||
| Características de la temperatura | ±0,12% FS/℃ o menos | ||
| Pantalla de presión de salida | Exactitud | ±2% FS ±1 dígito o menos | |
| Unidad | kPa *5) Mín. pantalla: 1 | ||
| Temperatura de trabajo | 0 a 50 ℃ (sin condensación) | ||
| Recinto | IP65 | ||
| Peso | 350g | ||
*1) El mín. La presión de vacío de suministro debe ser 13,3 kPa menor que el máximo. valor de ajuste de presión de vacío.
*2) DC4 a 20 mA no es posible con el tipo de 2 cables. Se requiere voltaje de fuente de alimentación (DC24 V o DC12 a 15 V).
*3) Valor para el estado sin circuito de sobrecorriente incluido. Si se proporciona un margen para un circuito de sobrecorriente, la impedancia de entrada varía dependiendo de la fuente de alimentación de entrada. Esto es 350 Ω o menos para una corriente de entrada de 20 mA CC. Al medir la salida analógica de ITV de 1 a 5 V CC, si la impedancia de carga es inferior a 100 kΩ, es posible que la precisión del monitor de salida analógica dentro de ±6 % (span completo) no esté disponible. El producto con una precisión de ±6% se suministra a pedido. La presión de salida no se ve afectada.
*4) Se debe seleccionar salida analógica o salida conmutada. Además, cuando se selecciona la salida de conmutación, también se debe seleccionar la salida NPN o la salida PNP. Tenga cuidado de que el tipo de entrada preestablecido no esté equipado con una función de señal de salida.
*5) Comuníquese con VPC con respecto a la indicación con otras unidades de presión.
*6) Consulte la siguiente tabla para conocer las especificaciones de comunicación.
Condiciones de medición de las características del caudal.
● Caudal de escape de la bomba de vacío utilizada para la medición: 500 L/min (ANR)
● Presión de vacío de entrada: –100 kPa [Cuando el caudal de salida es 0 L/min (ANR)]
● Máx. caudal: 132 L/min (ANR) (con presión de vacío de entrada a –39 kPa)
Dimensiones principales
| Descripción | No. | |
| Conjunto de soporte plano (incluidos tornillos de montaje) | P398020-600 | |
| Conjunto de soporte en L (incluidos tornillos de montaje) | P398020-601 | |
| Conector del cable de alimentación (4 núcleos) | Tipo recto 3 m | P398020-500-3 |
| Tipo de ángulo recto 3 m | P398020-501-3 | |
