Descripción del Producto
Control continuo de la presión del aire proporcional a una señal eléctrica.
● Control continuo de la presión del aire en proporción a las señales eléctricas
● Sensibilidad: 0,2 kPa (especificación de 100 kPa)
● Linealidad: ±1 % o menos (FS)
● Histéresis: 0,5 % o menos (FS)
● Partes húmedas: Grasa de flúor

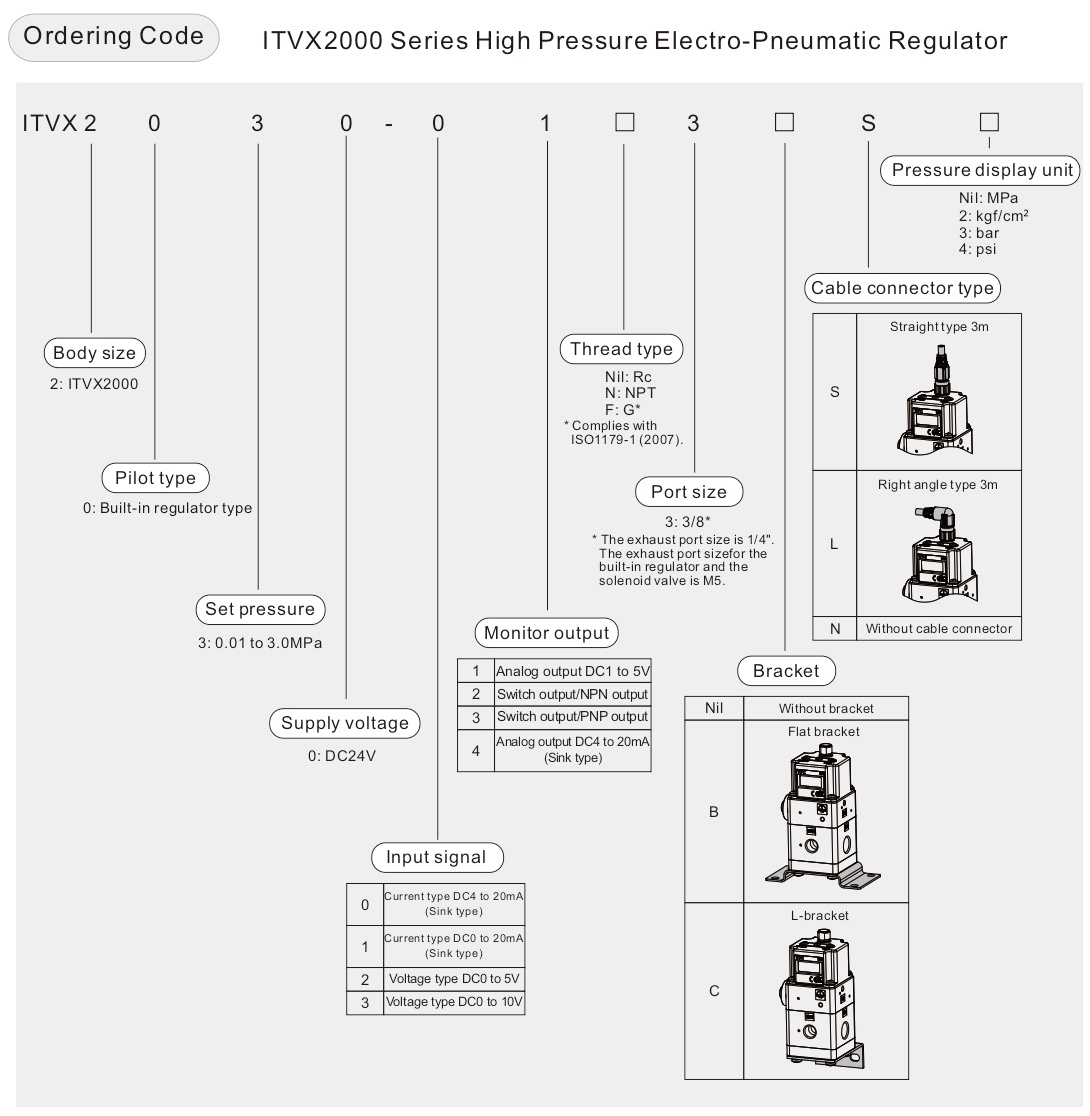

Especificación de producto
| Modelo | ITVX2000 | |
| Mínimo presión de suministro | Lo que sea mayor: 0,5 MPa o la presión establecida +0,2 MPa | |
| Max. presión de suministro | 5 MPa *2) | |
| Rango de presión de ajuste *3) | 0,01 a 3,0 MPa | |
| Fuente de alimentación | Voltaje | CC 24 V ± 10 % |
| Consumo actual | 0,12 A o menos | |
| Señal de entrada | Tipo actual *4) | DC4 a 20 mA, DC0 a 20 mA (tipo disipador) |
| Tipo de voltaje | CC0 a 5 V, CC 0 a 10 V | |
| Impedancia de entrada | Tipo actual | 500Ω o menos |
| Tipo de voltaje | 6 a 6,5 kΩ (a temperatura normal) | |
Señal de salida *5) (Salida del monitor) | Salida analógica | DC1 a 5 V (impedancia de salida: Aprox. 1 kΩ) Precisión de salida: ±6% o menos (span completo) |
DC4 a 20 mA (tipo disipador) Impedancia de carga: 250 Ω o menos Precisión de salida: ±6% o menos (span completo) | ||
| Salida del interruptor | NPN Open Collector Salida: Máx. 30 V, 80 Ma Histéresis: ±3% (span completo), Autodiagnóstico: ±5% o menos (span completo) | |
PNP Open Collector Salida: Máx. 80 Ma Histéresis: ±3% (span completo), Autodiagnóstico: ±5% o menos (span completo) | ||
| Linealidad | ±1% o menos (span completo) | |
| Histéresis | 1% o menos (intervalo completo) | |
| Repetibilidad | ±1% o menos (span completo) | |
| Sensibilidad | ±1% o menos (span completo) | |
| Características de la temperatura | ±0,12% o menos (span completo)/℃ | |
| Pantalla de presión de salida | Exactitud | ±2% o menos (span completo) ±1 dígito |
| Mín. unidad *6) | MPa: 0,01, kgf/cm²: 0,1, bar: 0,1, psi: 1 | |
| Medio de trabajo | Aire, N₂, O₂, Ar | |
| Temperatura de trabajo | 0 a 50 ℃ (sin condensación) | |
| Peso | Aproximadamente 570 g (sin opciones) | |
*1) Las características mostradas arriba se basan en las condiciones de tubería de la Fig. 1.
*2) Cuando se utiliza oxígeno como fluido, la presión máxima de suministro debe ser inferior a 1 MPa.

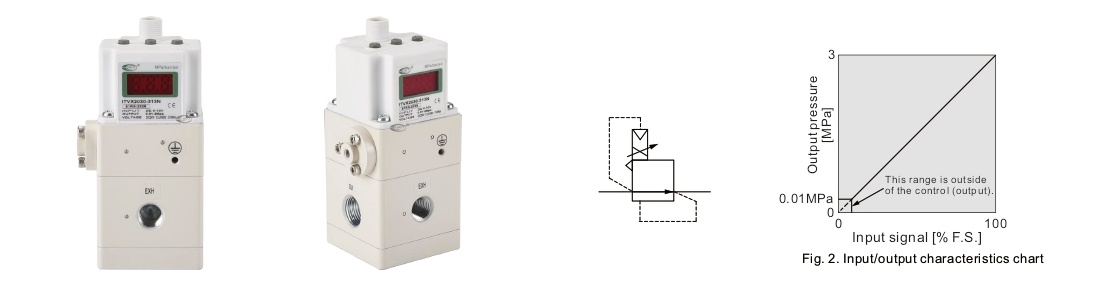

*3) Consulte la Fig. 2 para conocer la relación entre la presión establecida y la señal de entrada.
*4) El tipo de 2 cables DC4 a 20 mA no está disponible. Se requiere voltaje de fuente de alimentación DC24 V.
*5) Seleccione salida analógica o salida conmutada. Además, cuando se selecciona la salida del interruptor, seleccione la salida NPN o la salida PNP.
Al medir una salida analógica de CC de 1 a 5 V con una impedancia de carga inferior a 100 kΩ, es posible que la salida analógica no obtenga una precisión de salida de ±6 % o menos (FS).
*6) El ajuste de valores numéricos, como el ajuste de cero/span, se establece en función de las unidades mínimas para la visualización de la presión de salida.
Tenga en cuenta que la unidad no se puede cambiar.
*7) Este producto es sólo para soplar gas. Este producto no tiene suficiente control de presión para aplicaciones distintas al soplado (impulsión, sellado, etc.).
| Descripción | No. | |
| Conjunto de soporte plano (incluidos tornillos de montaje) | P398020-600 | |
| Conjunto de soporte en L (incluidos tornillos de montaje) | P398020-601 | |
| Conector del cable de alimentación | Tipo recto 3 m | P398020-500-3 |
| Tipo de ángulo recto 3 m | P398020-501-3 | |
Dimensiones principales
▲ PRECAUCIÓN
Conecte el cable al conector del cuerpo con el cableado dispuesto como se muestra a continuación.
Proceda con cuidado, ya que un cableado incorrecto puede provocar daños.
Además, utilice alimentación CC con capacidad suficiente y baja ondulación .
Nota) El cable también está disponible en ángulo recto. Se conecta un conector de tipo ángulo recto mirando hacia la izquierda (hacia el puerto SUP). No intente girar, ya que el conector no gira..
FG (puesta a tierra)
Conecte a tierra el terminal de tierra del marco (FG) en la parte delantera del cuerpo principal. Si no se utiliza el puerto del terminal FG, es posible que este producto no funcione correctamente debido al ruido.
Tipo de señal actual/Tipo de señal de voltaje
| 1 | Marrón | Fuente de alimentación |
| 2 | Blanco | Señal de entrada |
| 3 | Azul | TIERRA (COMÚN) |
| 4 | Negro | Monitorear la salida |
