Descripción del Producto
1. Diseño compacto: los cilindros CQ2B son de tamaño pequeño, adecuados para aplicaciones con espacio de instalación limitado.
Ligero: fabricado en aleación de aluminio, es liviano y fácil de instalar y mover.
2. Carrera ajustable: la longitud de la carrera del cilindro se puede ajustar según sea necesario, lo que proporciona soluciones de aplicación más flexibles.
3. Alta precisión: el control de carrera de alta precisión y la capacidad de posicionamiento repetitivo garantizan un movimiento constante.
4. Múltiples métodos de montaje: Admite una variedad de métodos de montaje, como montaje lateral, montaje en base, etc., lo que aumenta la flexibilidad de instalación.
5. Buena durabilidad: adopción de sellos y materiales de alta calidad para garantizar un funcionamiento estable a largo plazo y durabilidad del cilindro.
6. Amplia gama de aplicaciones: adecuada para líneas de producción automatizadas, equipos de montaje, maquinaria de embalaje y muchos otros campos industriales.
Especificaciones del producto
| Diámetro interior (mm) | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 140 | 160 | 180 | 200 | |
| Tipo de actuación | Vástago simple de doble efecto/vástago simple de simple efecto | Vástago simple de doble efecto | ||||||||||||||
| Medio de trabajo | Aire limpio (filtración de 40 μm) | |||||||||||||||
| Presión de prueba | 1,5MPa | 1,05MPa | ||||||||||||||
| Máx. Presión de trabajo | 1,0 MPa | 0,7MPa | ||||||||||||||
| Mín. Presión de trabajo | Vástago simple de doble efecto | 0,07MPa | 0,05 MPa | |||||||||||||
| Vástago simple de simple efecto | 0.25 | 0.25 | 0.18 | 0.18 | 0.17 | 0.15 | 0.13 | ﹣ | ||||||||
| Temperatura de trabajo | Sin imán de detector magnético: –10 a 70°C Con imán de detector magnético: –10 a 60°C | |||||||||||||||
| Lubricación | No requerido | |||||||||||||||
| Rango de velocidad | 50~500 mm/s | 20~400 mm/s | ||||||||||||||
| Tipo de cojín | Sin cojín o parachoques | |||||||||||||||
| Tolerancia al accidente cerebrovascular | +1,0 mm 0 | +1,4 mm 0 | ||||||||||||||
Dimensiones principales
Ф12~Ф25 Sin imán de detector magnético
Orificio pasante: CQ2B (tipo estándar)
Ф12~Ф25 Retorno/extensión por resorte: Sin imán de detector magnético
Orificio pasante: CQ2B□S/T
Ф12~Ф25 con imán de interruptor magnético
Orificio pasante: CDQ2B
Ф12~Ф25 Retorno/extensión por resorte: con imán de detector magnético
Orificio pasante: CQ2B□S/T
Ф32~Ф50 con/sin imán de detector magnético
Orificio pasante: CDQ2B
Ф32~Ф50 Retorno/extensión por resorte: con/sin imán de detector magnético
Orificio pasante: CDQ2B□S/T
Ф63~Ф100 con/sin imán de detector magnético
Orificio pasante: CDQ2B

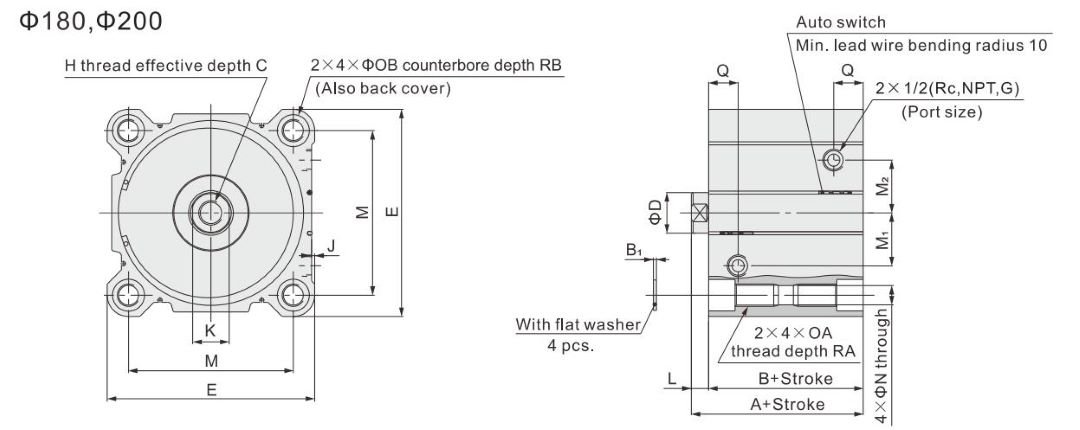

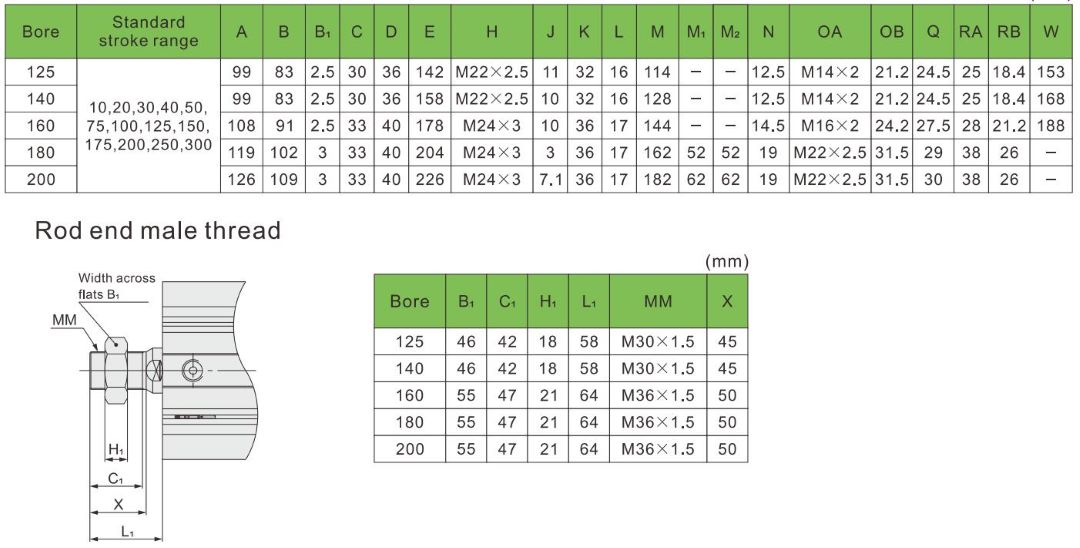

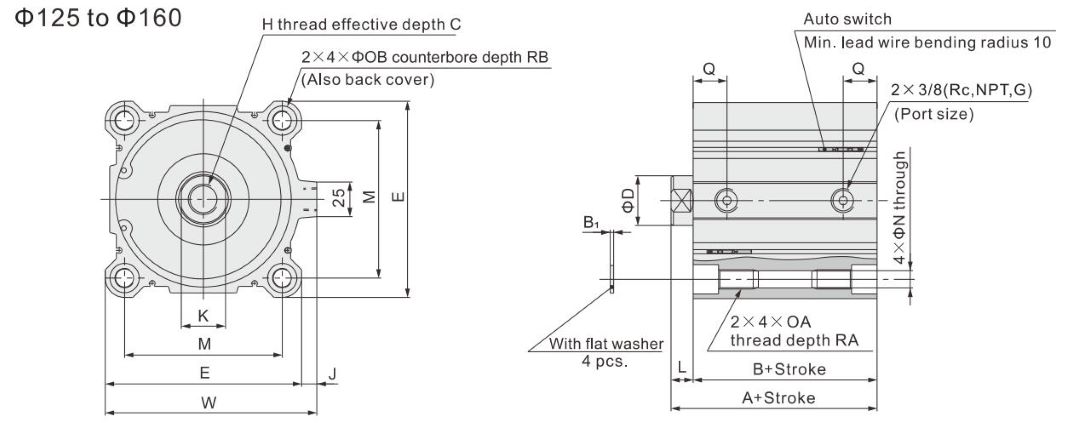

Ф125~Ф200
Orificio pasante: CDQ2B Doble efecto, vástago simple
