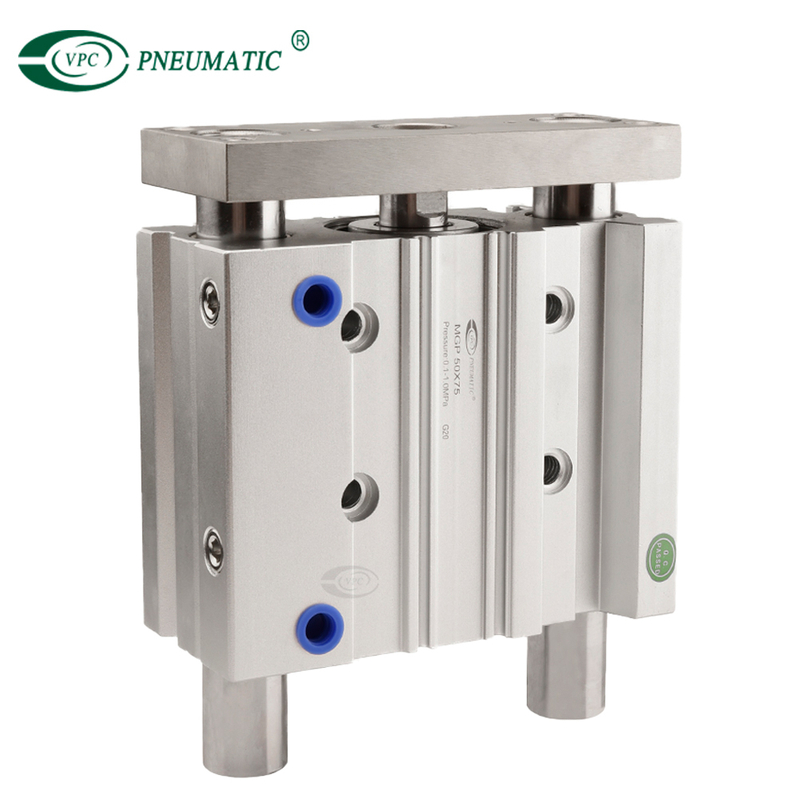

Cilindro neumático guiado de tres ejes con cojinete deslizante de la serie MGPM

Compartir con:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
  • El MGPM es un actuador de cuerpo compacto integrado con ejes guía internos para aislar el cojinete de carga del movimiento de la varilla y los sellos del actuador.
  • El cojinete deslizante de aleación de acero al carbono proporciona estabilidad lateral y lo protege de los impactos de cargas laterales, adecuado para aplicaciones de parada.
  • MGPM32-75z

  • VPC Pneumatic

  • 8412310090

Material:
Presión laboral:
Tipo de actuación:
Medio de trabajo:
Estado de Disponibilidad:

Descripción del Producto

 Característica de producto

El cilindro guía compacto MGPM está diseñado para aplicaciones de carga lateral alta que se encuentran en el manejo, elevación y parada de materiales.  El cilindro utiliza un diseño ultracompacto al incorporar el cuerpo del cilindro como parte del cuerpo guía.A medida que aumenta la longitud de la carrera, también aumenta la longitud del cojinete, mejorando así la capacidad de carga del cilindro.


 Símbolo

cilindro de aire guiado

Especificaciones del producto

Diámetro (mm)121620253240506380100
medio de trabajoAire limpio (Filtración 40μm)
tipo de actuaciónDoble efecto
Presión de prueba1.5MPa
máx.Presión laboral

1.0MPa

mín.Presión laboral0.12MPa 0.1MPa
Temperatura de trabajo-10 a 60 ℃ (sin congelación)
Velocidad  rango50 a 500 mm/s50 a 400 mm/s
Almohadón  tipoParachoques de goma en ambos extremos
LubricaciónNo requerido (sin lubricante)
Tolerancia  de  ataque

+1,5 mm

    0mm

Precisión no giratoriaCojinete de deslizamiento±0,08° ±0,07°±0,06°±0,05°±0,08°
Cojinete de bolas±0,01°±0,09°±0,08°±0,06°±0,05°
Tamaño del puertoM5X0.8G1/8G1/4G3/8

Dimensiones principales

■  Principal  Dimensions     Φ12  a  Φ25  MGPM,  MGPL,  MGPA

cilindro neumático guiado

mgpm smc

*1)  Referirse  a  Sección  EE  detalles  para  el  forma  de  Φ12  a  Φ25  con  ataque  de  50  o  menos.
*2)  El  usar  de  a  ranura  (ancho  XA,  longitud  XB,  profundidad  3)  permite  para  a  relajado  alfiler  paso  tolerancia,  con  el  alfiler  agujero  (ΦXAH9,  profundidad  6)    como  el  referencia,  sin
conmovedor  montaje  exactitud.

*3)  Para  aburrir  tamaño  Φ12  y  Φ16,  solo  M5×0,8  puerto  es  disponible.
*4)  Para  aburrir  tamaño  Φ20  o  más,  elección  de  RC,  TNP,  G  puerto  es  disponible.



■  Principal  Dimensions     Φ32 a  Φ63 MGPM,  MGPL,  MGPA

cilindro guía compactocilindro guiado parker*1)  El  usar  de  a  ranura  (ancho  XA,  longitud  XB,  profundidad  XC)  permite  para  a  relajado  alfiler  paso  tolerancia,  con  el  alfiler  agujero  (ΦXAH9,  profundidad  SG)  como  el  referencia,  sin  conmovedor  montaje  exactitud.

 *2)  Elección  de  RC,  TNP,  G  puerto  es  disponible.



■  Principal  Dimensions     Φ80, Φ100 MGPM,  MGPL,  MGPA

cilindro neumático compacto guiadocilindro mgpm*1)  El  usar  de  a  ranura  (ancho  X6,  longitud  7,  profundidad  5)  permite  para  a  relajado  alfiler  paso  tolerancia,  con  el  alfiler  agujero  (Φ6H9,  profundidad  10)  como  el  referencia,  sin  conmovedor  montaje  exactitud.

*2)  Elección  de  RC,  TNP,  G  puerto  es  disponible.
