| Medio de trabajo: | |
|---|---|
| Grado de filtración nominal: | |
| Temperatura de trabajo: | |
| Presión de prueba: | |
| máx.Presión operacional: | |

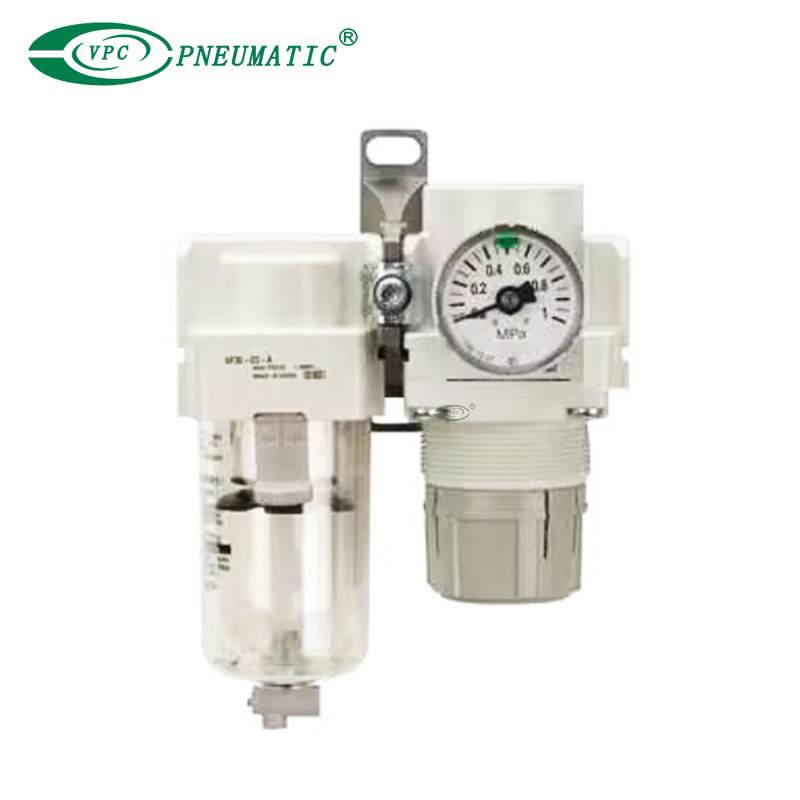

Descripción del Producto
La mayoría de las funciones AC-A y AC-B se han incorporado a la cubierta transparente del recipiente AC-D para una visibilidad completa;manómetros e interruptores de presión integrados;espacio de mantenimiento reducido y reemplazo de elementos simplificado para los filtros de la serie AF-D.
1. Diseño modular con estilo de carrocería uniforme.Montaje intercambiable con el producto existente
2. Gama ampliada de adaptadores de tubería, interfaces y presostatos modulares.
3. Fácil sustitución de elementos.El elemento y el cuenco son una sola pieza.El reemplazo se puede realizar manualmente.
4. Regulador de ahorro de energía.Caída de presión: Máx.50% de mejora
5. Espacio de mantenimiento reducido: Máx.46% de reducción
6. Roscas Rc, NPT o G disponibles.
Ejemplo de pedido:
Opcional/Semiestándar: Seleccione uno para cada a a i.
Símbolo opcional/semiestándar: Cuando se requiera más de una especificación, indicar en orden alfanumérico.
Modelo: AC30B-F03DE1-16NR-D
*1) La guía de drenaje es NPT1/8 (aplicable a AC20B-D) y NPT1/4 (aplicable a AC30B-D a AC60B-D).El puerto de drenaje automático viene con un Φ3/8'. Conexión instantánea (aplicable del AC30B-D al AC60B-D).
*2) La guía de drenaje es G1/8 (aplicable a AC20B-D) y G1/4 (aplicable a AC30B-D a AC60B-D).
*3) Cuando no se aplica presión, el condensado que no inicia el mecanismo de drenaje automático quedará en el recipiente.Liberación del condensado residual Se recomienda antes de finalizar las operaciones del día.
*4) Si el compresor es pequeño [0,75 kW, el flujo de descarga es inferior a 100 L/min (ANR)], pueden producirse fugas de aire desde el grifo de drenaje durante el inicio de operaciones.Se recomienda el tipo NC.
*5) Cuando se instala el manómetro, se instalará un manómetro de 1,0 MPa para el tipo estándar (0,85 MPa).Manómetro de 0,4 MPa para el modelo de 0,2 MPa.
*6) En algunos casos, la presión se puede establecer por encima de la presión especificada, pero utilice presión dentro del rango de especificación.
*7) Se proporciona un protector de taza como equipo estándar (policarbonato).
*8) Se proporciona un protector de taza como equipo estándar (nylon).
*9) La combinación de drenaje automático tipo flotador C y D no está disponible.
*10) Sin función de válvula.
*11) La combinación de recipiente metálico 2 y 8 no está disponible.
*12) Al elegir con W: puerto de drenaje del regulador del filtro, la llave de drenaje de un lubricador tendrá conexiones de púas.
*13) Para el tipo de rosca de tubería: NPT
No se puede utilizar con M: Manómetro tipo redondo (con zona de color).Disponible bajo pedido para ofertas especiales. El presostato digital estará equipado con la función de selección de unidad, configurando inicialmente en psi.
*14) Para opciones: E1, E2, E3, E4
*15) : Para el tipo de rosca de tubería: NPT únicamente.
*16) △: Seleccionar con opciones: E1, E2, E3, E4.
Especificaciones del producto
| Modelo | AC20B-D | AC30B-D | AC40B-D | AC40B-06-D | AC50B-D | AC60B-D | |
| Componente | Filtro de aire [AF] | AF20-D | AF30-D | AF40-D | AF40-06-D | AF50-D | AF60-D |
| Regulador[AR] | AR20-D | AR30-D | AR40-D | AR40-06-D | AR50-D | AR60-D | |
| Tamaño del puerto | 1/8, 1/4 | 1/4, 3/8 | 1/4, 3/8, 1/2 | 3/4 | 3/4, 1 | 1 | |
| Tamaño del puerto del manómetro *1) [ARKANSAS] | 1/8 | ||||||
| medio de trabajo | Aire limpio | ||||||
| Temperatura de trabajo*2) | -5 a 60°C (sin congelación) | ||||||
| Presión de prueba | 1.5Mpa | ||||||
| máx.Presión operacional | 1.0Mpa | ||||||
| Drenaje automático mínimo presión operacional | NC [AF] | 0.1MPa | 0.15MPa | ||||
| NO [AF] | — | 0.1MPa | |||||
| Establecer rango de presión [AR] | 0.05 a 0.85Mpa | ||||||
| Grado de filtración nominal [AF] | 5 micras | ||||||
| Clase de pureza del aire comprimido*3) | ISO 8573-1:2010 [ 6 : 4 : 4 ]*4) | ||||||
| Capacidad de drenaje [AF] | 8 cm³ | 25 cm³ | 45 cm³ | ||||
| Material del cuenco [AF] | policarbonato | ||||||
| Protector de cuenco [AF] | Semi-estándar (Acero) | Estándar (policarbonato) | |||||
| Construcción [AR] | Tipo de alivio | ||||||
*1) Las roscas de conexión del manómetro no están disponibles para la unidad FRL con un manómetro de tipo integrado cuadrado o con un interruptor de presión digital.
*2) -5 a 50°C para los productos con presostato digital.
*3) La clase de pureza del aire comprimido se indica en base a ISO 8573-1:2010 Aire comprimido – Parte 1: Contaminantes y clases de pureza.
*4) La clase de calidad del aire comprimido en el lado de entrada es [ 7 : 4 : 4 ].
Dimensiones principales
Con válvula de alivio de presión de 3 vías (V)
Con válvula de alivio de presión de 3 vías (V1)
