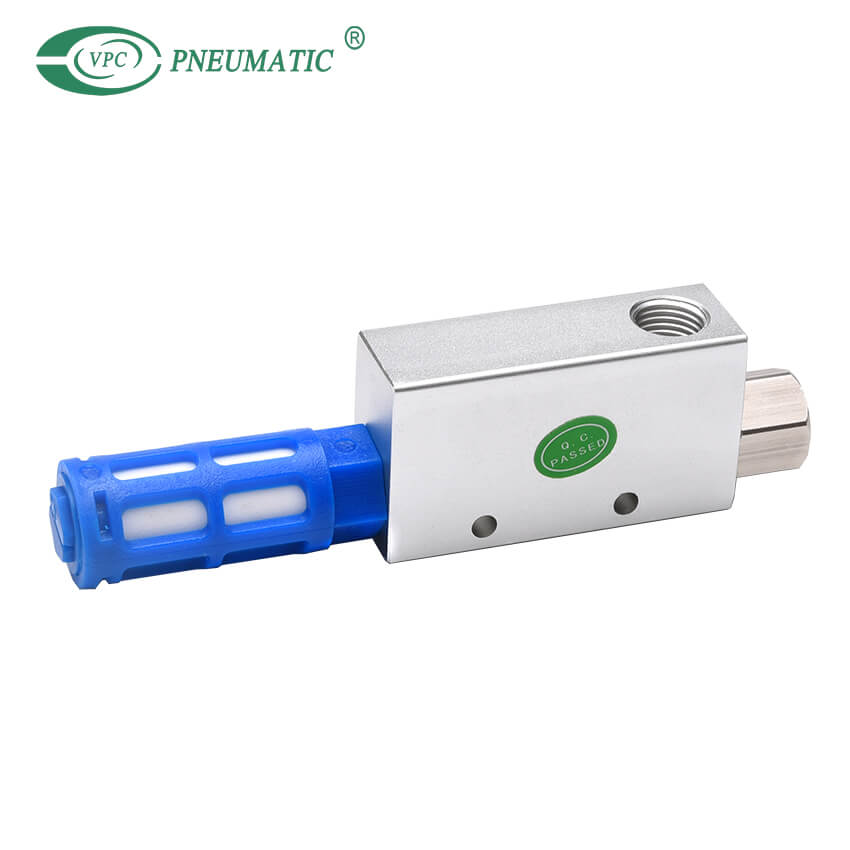

Generador de vacío serie ACV

Generador de vacío de aluminio comúnmente utilizado en lugar de bomba de vacío.El vacío se crea por efecto venturi, pasando aire comprimido por un orificio abierto.Rango de temperatura media o 0°C a 60°C.Forma más económica de crear vacío para aplicaciones simples en lugar de una bomba de vacío.
Medio de trabajo:
Cuerpo material:
Función:
Estado de Disponibilidad:

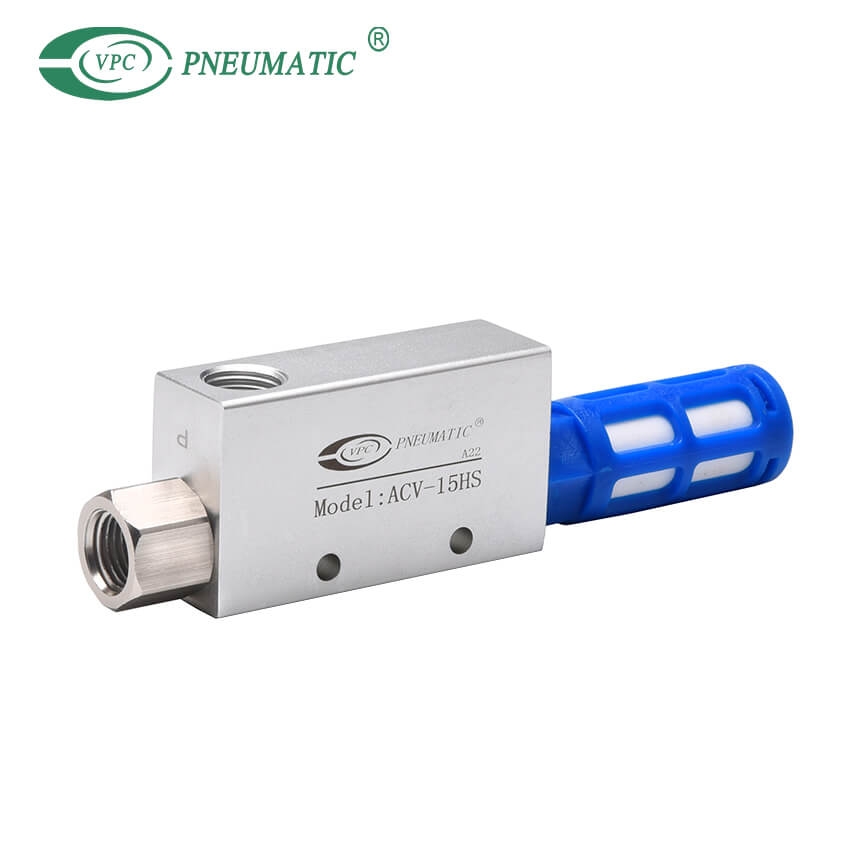

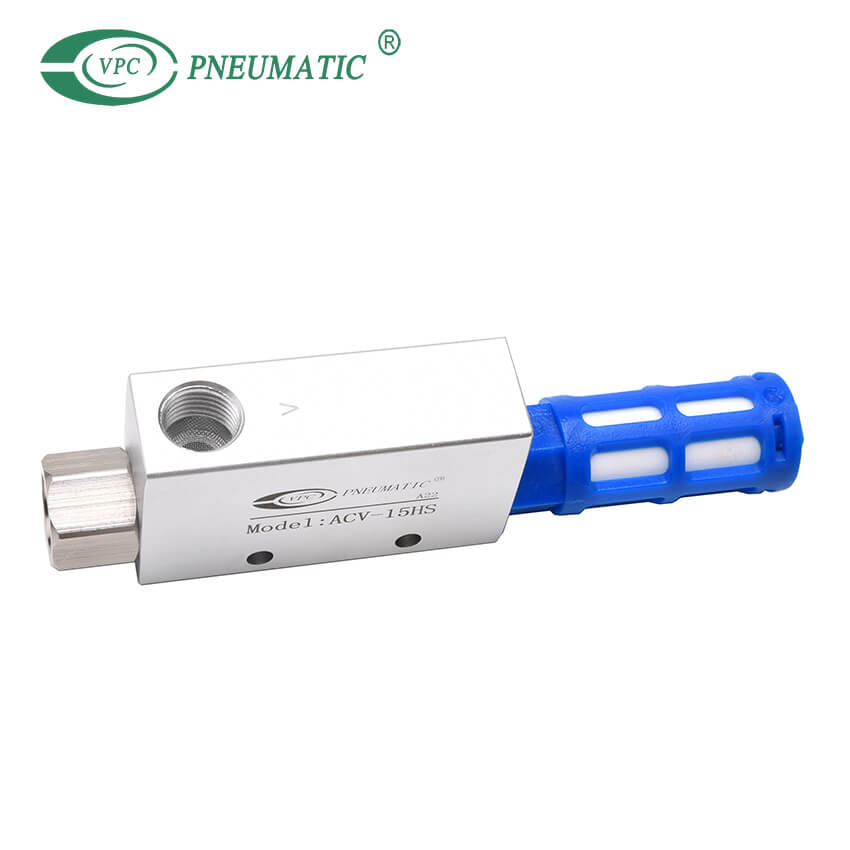

  • ACV-15HS
  • VPC Pneumatic
  • 8481804090

Descripción del producto

ModeloACV-05ACV-10ACV-15ACV-20ACV-25ACV-30
Diámetro de la boquilla (mm)0.511.522.53
Presión de vacío (kPa)R (Tipo de presión)-88.6-91.8-91.8-91.8-91.8-91.8
L (tipo de flujo)-57.2-57.2-57.2-57.2-57.2-57.2
Caudal (l/min)R62763110160225
L93695165250350
Consumo de aire (l/min)1344100180265385
Presión de suministro (MPa)0.50.50.50.50.50.5


Dimensiones principales

Unidades: mm

dimensiones-del-generador-neumático-de-vacío

Modelo ACV-05 ACV-10 ACV-15 ACV-20 ACV-25 ACV-30
A 8 8 10 13 16 20
B 32 32 35 40 60 60
C 16 16 20 27 40 40
D 10 10 11 15 20 20
E Rp1/8 Rp1/8 Rp1/4 Rp1/2 Rp3/4 Rp3/4
F 14 14 20 28 20 33
G 20 20 25 32 50 50
H 4.5 4.5 5 7 5.5 5.5
I 4.2 4.2 4.5 6 6 6
L 45 45 63 85 100 118
M 14 14 17 22 26 30
P Rp1/8 Rp1/8 Rp1/4 Rp1/4 Rp3/8 Rp1/2
V Rp1/8 Rp1/8 Rp1/4 Rp3/8 Rp1/2 Rp3/4
Modelo silenciador PSU-6 PSU-6 PSU-8 PSU-15 PSU-20 PSU-20

Consejos: el rendimiento del generador de vacío venturi

  • Características de escape y caudal

Las características de escape se refieren a la relación entre la presión de vacío, el flujo de succión o el consumo de aire que varía con el cambio de presión de suministro de aire del generador de vacío.Aumentan a medida que aumenta la presión de suministro.Las características de flujo se refieren a la relación entre la presión de vacío y el flujo de succión cuando la presión de suministro del generador de vacío es constante.El caudal de succión es el flujo de aire inhalado desde el puerto de succión.

  • tiempo de succión

Se refiere al momento en que la presión de vacío en la ventosa de vacío alcanza la presión de vacío requerida o el tiempo requerido cuando la válvula de suministro de aire se cambia al interruptor de presión de vacío.Está relacionado con el volumen de la cámara de adsorción (cámara de difusión, volumen de la tubería de adsorción y volumen de la ventosa, etc.), la fuga de la superficie de adsorción y la presión de vacío requerida.

  • Consumo de aire

El consumo de aire del generador de vacío neumático está determinado por el diámetro de la boquilla, pero también está relacionado con la presión de trabajo.Para el mismo diámetro de boquilla, el consumo de aire aumenta con el aumento de la presión de trabajo.El diámetro de la boquilla es la base principal para seleccionar un eyector de vacío.Cuanto mayor sea el diámetro de la boquilla, mayor será el flujo de succión y el consumo de aire, y menor será la presión de vacío.Cuanto menor sea el diámetro de la boquilla, menor será el caudal de aspiración y el consumo de aire, pero mayor será la presión de vacío.

  • presión de vacío

Hay una presión de vacío máxima, cuando se excede el máximo, incluso si se aumenta la presión de trabajo, la presión de vacío no aumentará sino que disminuirá.El vacío máximo generado por el generador de vacío es -88kPa.En el uso real, se sugiere que la presión de vacío se pueda establecer en -70 KPa y la presión de trabajo sea de aproximadamente 0,5 Mpa.
