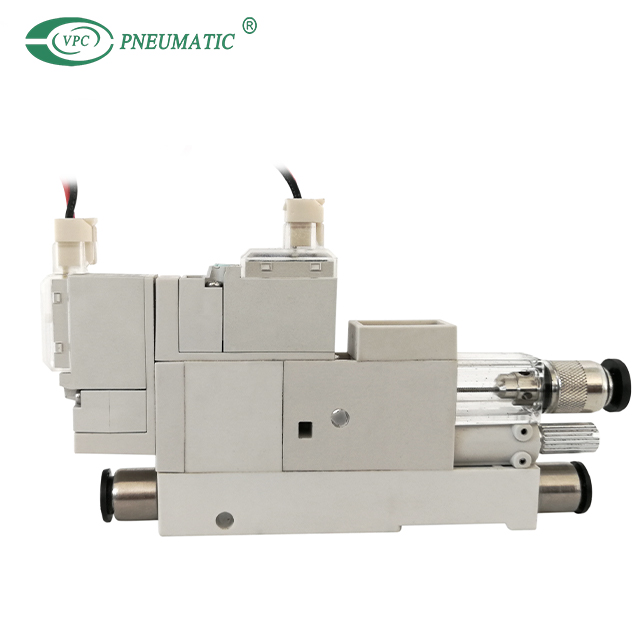

Generador de vacío serie VXH

Generador de vacío VXH: alta eficiencia, peso ligero, tamaño compacto, alta presión negativa y respuesta rápida.
  1. La entrada de solo 0.35Mpa de presión positiva puede obtener una presión negativa de -93kpa;
  2. El diseño de configuración razonable aumenta la velocidad de circulación del aire, la respuesta rápida, lo que facilita la reparación o el reemplazo de piezas;
  3. Aplicado con dos válvulas solenoides, una controla la generación de vacío, otra controla la destrucción del vacío, se puede usar en más aplicaciones.
Medio de trabajo:
Precisión de lubricación:
Presión laboral:
Temperatura de trabajo:
vacío de trabajo:
Tubos aplicados:
Estado de Disponibilidad:
  • VXH
  • VPC Pneumatic
  • 8481804090

Descripción del producto

  Codificador de pedidos      Serie VXH  Generador de vacío

VX   H   05   D - 4   4   S   -   D24    -   OA   -   D    □

① H → Características de vacío

CódigoActuación
H

Tipo de alto vacío(Presión nominal de suministro: 0.5Mpa)

LTipo de flujo grande (presión de suministro nominal: 0,5 Mpa)
ETipo de alto vacío a baja presión de suministro de aire (presión de suministro nominal: 0,35 Mpa)


② 05 → Diámetro de la boquilla

CódigoDiámetro de la boquilla (mm)Nivel de vacío    Flujo de succiónConsumo de aire

tipo H

tipo L

tipo E
050.5

-90,4 kPa

7 l/min (ANR)

-66,5 kPa

12 l/min (ANR)

-90,4 kPa

3 l/min (ANR)

11,5 l/min (ANR)

(8L/min(ANR))

070.7

-93,1 kPa

13 l/min (ANR)

-66,5 kPa

24[22]L/min(ANR)

-90,4 kPa

10,5 l/min (ANR)

23 l/min (ANR)

(17L/min(ANR))

101.0

-93,1 kPa

24[20]L/min(ANR)

-66,5kPa

26 l/min (ANR)

-90,4 kPa

20[19]L/min(ANR)

46 l/min (ANR)

(34L/min(ANR))

※ⅰLa presión de suministro es de 0,5 MPa para los tipos H y L y de 0,35 MPa para el tipo E.

※  ⅱ Los valores entre [ ] son ​​para flujo de succión del tipo tubo de escape.

※  ⅲ Los valores de consumo de aire entre ( ) son para el tipo E.

※  ⅳ Los valores de la tabla son solo valores de referencia.El flujo de succión varía según las condiciones del sistema de vacío;diámetro del puerto de vacíoo longitud del tubo.son solo valores de referencia.El flujo de succión cambia según el sistema de vacío  condiciones;diámetro del puerto de vacíoo longitud del tubo.


③ D → Tipo de unidad de válvula

CódigoDSin código
Tipo de unidad de válvulaTipo de solenoide doble (tipo de retención de vacío)Normalmente cerrado


④ 4 → Puerto de vacío (V) (tubo aplicable OD)

Código346
Diámetro del tubo (mm)Φ3 (conexión a presión)Φ4 (conexión a presión)Φ6 (conexión a presión)


⑤ 4  → Puerto de suministro de aire (PS) (tubo aplicable OD)

Código46
Diámetro del tubo (mm)Φ4 (conexión a presión)Φ6 (conexión a presión)


⑥S  → Puerto de escape (EX)

CódigoSJ
método de escaperespiradero del silenciadorTubo de escape (racor a presión Φ6)

※ El escape del tubo no se puede seleccionar para el orificio de la boquilla de ø1 mm de L (tipo de flujo grande).


⑦ D24 → Tipo de válvula solenoide

CódigoDWADOASin código
Cambiarsensor de presión con indicador LED (2 salidas de interruptor)sensor de presión con indicador LED (salidas de conmutación analógicas)Sensor de presión de salida analógica (sin LED)Sin vacuostato


⑧ OA  → Interruptor de vacío

CódigoD24A100
VoltajeCC24VAC100V


⑨ D → Método de instalación

Código
DSin código
Metodo de instalacionTipo de riel DINTipo de instalación directa


⑩  □  → Opción de materiales

CódigoSin código-S3
MaterialEstándarSin aleación de cobre y sello HNBR
método de escape
Silenciadortubo de escape

※ La especificación -S3 es solo para el flujo de aire, pero no corresponde a las piezas eléctricas, los cables o el tamaño del puerto de vacío con ø3 mm.



Especificaciones del producto

generador de vacío dimensión principal-1generador de vacío dimensión principal-2válvula generadora de vacío


Dimensiones principales

 Ventilación del silenciador, tipo de instalación directa

generador de vacío dimensión principal-3

Ventilación del silenciador, tipo carril DIN

generador de vacío dimensión principal-4


Tubo aplicable OD (ΦD)
C1 C2 L1 L2 L3
3 - 10.4 - 13.2 7.2
4 10.9 10.9 5.8 13.2 7.2
6
11.7
11.7 8.7 13.5 7.5
