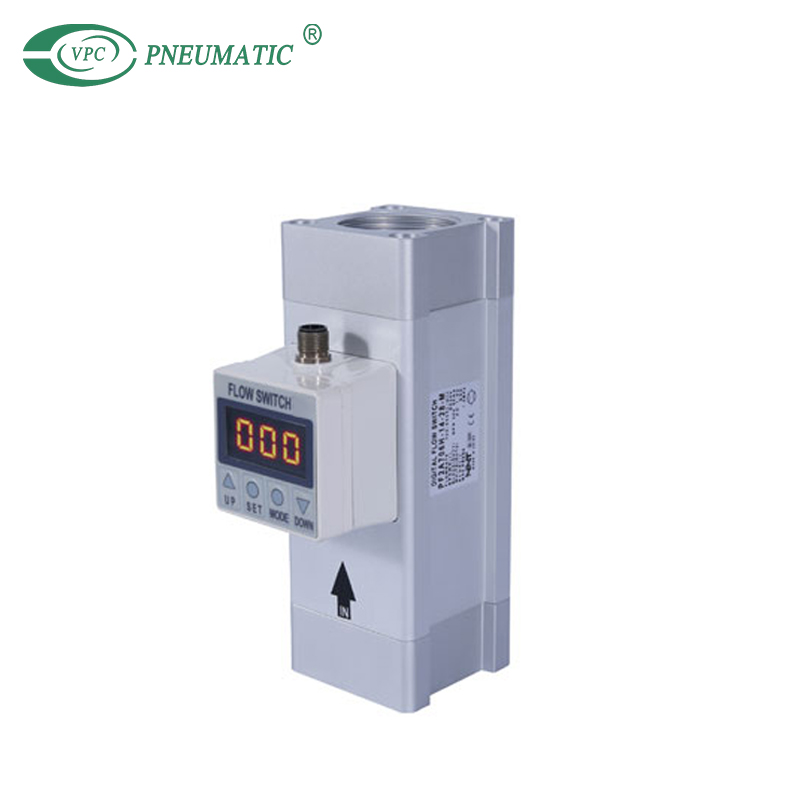

PF2A703H
VPC Pneumatic
8481804090
Medio de trabajo: | |
---|---|
Temperatura de trabajo: | |
Presión de prueba: | |
Exactitud: | |
Rango de flujo acumulado: | |
Rango de caudal nominal: | |
Estado de Disponibilidad: | |
Product Specification
1. Rango de caudal alto: 150 a 12000L/min(ANR).
2. El caudal se puede configurar y detectar.
3. Se pueden seleccionar tres tipos de salida: salida de interruptor en tiempo real, salida de interruptor acumulada o salida de pulso acumulada como tipo de salida.
4. Se pueden seleccionar pantallas digitales de caudal instantáneo y caudal acumulado.
5. Monitor de flujo de 4 canales: un solo controlador puede monitorear 4 rangos de caudal independientes.
Product Description
Modelo | PF2A703H | PF2A706H | PF2A712H | |
medio de trabajo | Aire Seco, Nitrógeno | |||
Tipo de detección | Tipo de calentador | |||
Rango de caudal nominal*1) | 150 a 3000L/min | 300 a 6000L/min | 600 a 12000L/min | |
Unidad mínima establecida*1) | 5L/min | 10L/min | ||
Unidades de visualización*2) | Caudal instantáneo | l/min, pies cúbicos por minuto | ||
Caudal acumulado | L, m³, m³×10³, pies³, pies³×10³, pies³×106 | |||
Presión operacional | 0,1 a 1,5 MPa | |||
Presión de prueba | 2.25MPa | |||
Pérdida de presión | 20kPa (a caudal máximo) | |||
Rango de flujo acumulado*3) | 0 a 9,999,999,999L | |||
Exactitud*5) | ±1,5 % fondo de escala (0,7 MPa, a 20 ℃) | |||
Repetibilidad | ±1.0% FS (0.7MPa, a 20℃), ±3.0% FS en caso de salida analógica | |||
Presión características | ±1,5% FS (0,1 a 1,5 MPa, referencia de 0,7 MPa) | |||
Características de temperatura | ±2,0% FS (0 a 50 ℃, referencia de 25 ℃) | |||
Especificaciones de salida | Salida de interruptor*5) | Colector abierto NPN | máx.corriente de carga: 80 mA;máx.tensión aplicada: 30 V; Caída de tensión interna: 1 V o menos (con corriente de carga de 80 mA) | |
Colector abierto PNP máx.corriente de carga: 80 mA; caída de tensión interna: 1,5 V o menos | ||||
Salida de pulsos acumulada*5) | Colector abierto NPN o PNP | Caudal por pulso: 100 L/pulso, 10,0 pies³/pulsomi, Tiempo de encendido por ancho de pulso: 50 ms/pulso | ||
Salida analógica*6) | Voltaje de salida: 1 a 5 V;mín.impedancia de carga: 100 kΩ (Impedancia de salida: 1 kΩ) | |||
Corriente de salida: 4 a 20 mA;máx.impedancia de carga: 250 Ω | ||||
Tiempo de respuesta | 1 segundo.o menos | |||
Histéresis | Modo de histéresis: Variable (se puede configurar desde 0); Modo de comparación de ventana: Fijo (se puede configurar de 0 a 3% FS) | |||
Tensión de alimentación | 24 V CC ± 10 % | |||
Consumo actual | 450mA o menos | |||
Ambiente | Recinto | IP65 | ||
Temperatura de trabajo | 0 a 50 ℃ (sin congelación ni condensación) | |||
Tensión soportada | CA 1000 V durante 1 minuto entre terminales y carcasa | |||
Resistencia de aislamiento | 50 MΩ o más (CC 500 V medidos a través de un megóhmetro) entre los terminales y la carcasa | |||
Resistencia al ruido | Ancho de pulso de 1000 V PP 1 μs dura 1 ns | |||
Normas y reglamentos | CE RoHS | |||
Peso | 1,1 kg (sin cable conductor) | 1 kg (sin cable) | 2 kg (sin cable conductor) | |
Tamaño del puerto (Rc, NPT, G) | 1 | 1 1/2 | 2 |
*1) La visualización del caudal se puede cambiar entre la condición básica de 0 °C, 101,3 kPa y la condición estándar (ANR) de 20 °C, 101,3 kPa y 65 % de HR.
*2) Para interruptor de flujo digital con función de cambio de unidad.(La unidad SI fija [(L/min, o L, m³ o m³×10³)] se configurará para el tipo de interruptor sin la función de cambio de unidad.)
*3) El caudal acumulado se restablece cuando se apaga la fuente de alimentación.Es posible seleccionar una función que mantenga el acumulado valor para que no se reinicie.En tales casos, los datos se escriben en EEPROM (memoria de sólo lectura programable borrable eléctricamente) en intervalos de aproximadamente cuatro minutos.Cuando lo use, tenga en cuenta que la escritura de la EEPROM es garantizado hasta 1 millón de veces (cuatro minutos × 1 millón = 4 millones ≈ 7,9 años)
*4) El modelo de alto caudal es compatible con el marcado CE;sin embargo, la linealidad con ruido aplicado es de ±5% FS o menos.
*5) Las selecciones de salida de interruptor y salida de pulso acumulada se realizan mediante los controles de botón.
*6) La salida analógica funciona solo para caudal instantáneo y no funciona para caudal acumulado.
Main Dimensions
