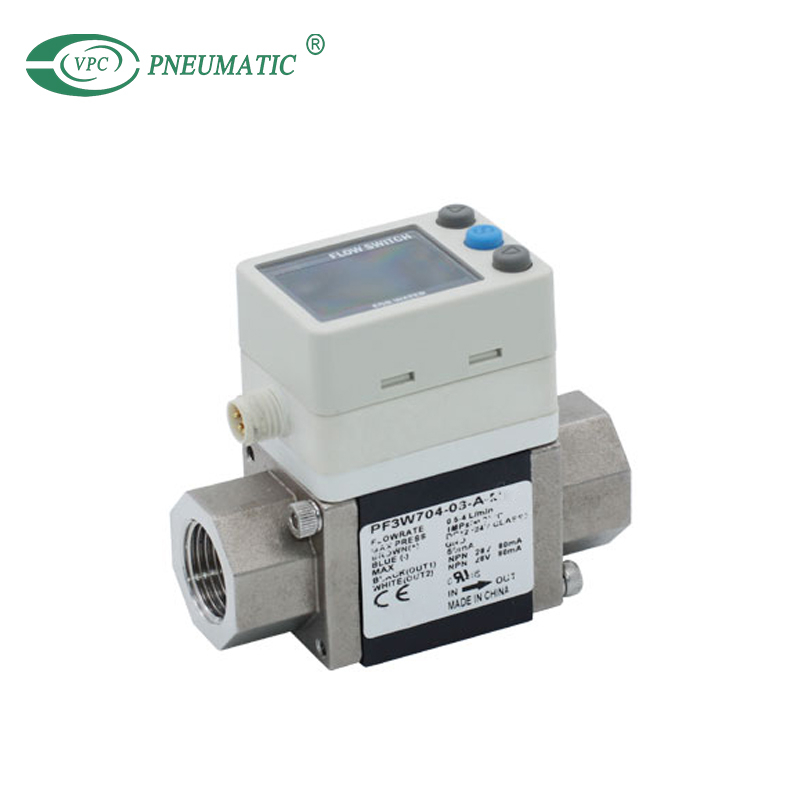

PF3W
VPC Pneumatic
8481804090
Medio de trabajo: | |
---|---|
Temperatura de trabajo: | |
Presión de prueba: | |
Exactitud: | |
Estado de Disponibilidad: | |
Product Specification
1. Visualización de 3 colores/2 pantallas.
2. Tipo de pantalla integrada, tipo de monitor separado y tipo de tubería de PVC.
3. Reducción del espacio de tubería requerido.
4. Pantalla giratoria: 90° en sentido antihorario, 225° en sentido horario. La pantalla se puede girar en incrementos de 45° para adaptarse a las condiciones de instalación.
5. Fácil operación, visibilidad mejorada. Nuevo modelo PF3W721-14- -M.(Caudal establecido entre 20 y 350 l/min).
Ejemplo de pedido
2 salidas de conmutación NPN, tamaño de puerto Rc3/8, con sensor de temperatura.
Modelo: NPF3W704-03-AT-M
Product Description
Modelo | PF3W704 | PF3W720 | PF3W740 | PF3W711 | PF3W721 | |
Medio de trabajo | Solución acuosa de agua y etilenglicol (con viscosidad de 3MPa·s [3 cP] o menos) | |||||
Tipo de detección | Vórtice Karman | |||||
Rango de flujo nominal | 0,5 a 4 l/min | 2 a 16L/min | 5 a 40L/min | 10 a 100 l/min | 50 a 250 l/min | |
Mostrar rango de flujo*1) | 0,35 a 5,5 l/min | 1,7 a 22 l/min | 3,5 a 55 l/min | 7 a 140 l/min | 20 a 350 l/min | |
Establecer rango de flujo | 0,35 a 5,5 l/min | 1,7 a 22 l/min | 3,5 a 55 l/min | 7 a 140 l/min | 20 a 350 l/min | |
Incremento configurable más pequeño | 0,01 l/min | 0,1 l/min | 1L/minuto | 2L/minuto | ||
Conversión de pulso acumulado (Ancho de pulso: 50 ms) | 0,05 l/pulso | 0,1 l/pulso | 0,5 l/pulso | 1L/pulso | 2L/pulso | |
Temperatura del fluido (Sin congelación ni condensación) | 0 a 90°C | 0 a 70°C | ||||
Monitor | Flujo instantáneo: L/min, Flujo acumulado: L | |||||
Exactitud | Valor de visualización: ±3% FS Salida analógica: ±3% FS | |||||
Repetibilidad | ±2,0 % escala completa*2) | |||||
Características de temperatura | ±5,0% FS (referencia de 25 ℃) | |||||
Presión operacional | 0 a 1MPa | |||||
Presión de prueba | 1,5MPa | |||||
Pérdida de presión | 20 kPa (a caudal máximo) | |||||
Pérdida de presión (Sin válvula de ajuste de flujo) | 45 kPa o menos como máximo.fluir | 60 kPa o menos al máximo.fluir | ||||
Rango de flujo acumulado*3) | 0 a 9.999.999.999L | 999,999,999L | ||||
Por 0.1L | Por 0,5 l | Por 1L | ||||
Presión características | ±1,5% FS (0,1 a 1,5 MPa, 0,7 MPa de referencia) | |||||
Salida del interruptor | Nulo | Salida de colector abierto NPN | ||||
Máx.corriente de carga | 80mA | |||||
Máx.voltaje aplicado | CC 28 V | |||||
Caída de tensión interna | NPN: 1V o menos, PNP: 1,5 V o menos (con una corriente de carga de 80 mA) | |||||
Tiempo de respuesta*2,4) | 0,5 s/1 s/2 s | |||||
Protección de salida | Protección contra cortocircuitos | |||||
Fluir tasa producción modo | Seleccione entre Histéresis, Comparador de ventana, Salida acumulada, o Modos de salida de pulsos acumulados | |||||
Temperatura producción modo | Seleccione entre el modo Histéresis o el modo Comparador de ventana | |||||
Salida analógica | Tiempo de respuesta*5) | 0,5 s/1 s/2 s (vinculado con la salida del interruptor) | ||||
Salida de voltaje | Producción voltaje: 1 a 5V Impedancia de salida: 1 kΩ | |||||
Actual producción | Corriente de salida: 4 a 20 mA Máx.Impedancia de carga: 300 Ω para DC 12 V, 600 Ω para DC 24 V | |||||
Histéresis | Variable | |||||
Entrada externa | Entrada libre de voltaje: 0,4 V o menos (reed o estado sólido), entrada durante 30 ms o más | |||||
Método de visualización | Visualización de 2 pantallas (pantalla principal: 4 dígitos, 7 segmentos, 2 colores, Subpantalla roja/verde: 6 dígitos, 11 segmentos, blanco) | |||||
Luz indicadora | Salida 1, Salida 2: Naranja | |||||
Tensión de alimentación | CC12 a 24 V ±10% | |||||
Consumo actual | 50 mA o menos | |||||
Ambiente | Recinto | IP65 | ||||
Temperatura de trabajo | 0 a 50 ℃ (sin congelación ni condensación) | |||||
Humedad de trabajo | Operación, almacenamiento: 35 a 85 % de humedad relativa (sin condensación) | |||||
Tensión soportada*6) | AC 1000V durante 1 minuto entre terminales y carcasa | |||||
Resistencia de aislamiento | 50 MΩ o más (CC 500 V medido mediante megaóhmetro) entre terminales y carcasa | |||||
Normas y regulaciones | CE, RoHS | |||||
Material de las piezas mojadas | PPS, FKM, SCS13, SUS304 | |||||
Sin grasa | ||||||
Tamaño del puerto de tubería*7) | 3/8 | 3/8, 1/2 | 1/2, 3/4 | 3/4, 1 | 1 1/4, 1 1/2 |
*1) Cuando el caudal real es menor que el rango de flujo mínimo de la pantalla, la pantalla mostrará '0.00', '0.0' o '0 '.
*2) Si se selecciona 0,5 s para el tiempo de respuesta de la salida del interruptor, la repetibilidad será ±3% FS
*3) Se borra cuando se apaga la fuente de alimentación.Se puede seleccionar la función de retención.(Se pueden seleccionar intervalos de 2 o 5 minutos). Si se selecciona el intervalo de 5 minutos, la vida útil del elemento de memoria (piezas electrónicas) se limita a 1 millón de veces. (Si se energiza durante 24 horas, la vida útil se calcula como 5 minutos × 1 millón = 5 millones de minutos = aproximadamente 9,5 años). Por lo tanto, si utiliza la función de retención, calcule la duración de la memoria para sus condiciones de funcionamiento y utilícela dentro de esta vida.
*4) El tiempo de respuesta cuando el valor establecido es del 90% en relación con la entrada escalonada (el tiempo de respuesta es de 7 segundos cuando sale por el sensor de temperatura.)
*5) El tiempo de respuesta hasta que el valor configurado alcance el 90% con relación a la entrada escalonada (El tiempo de respuesta es de 7s cuando es salida analógica por el sensor de temperatura.)
*6) Cuando se utiliza el sensor de temperatura, será de 250 V CA.
*7) Cuando el diámetro de la tubería o el paso de la tubería están restringidos, es posible que no se cumplan las especificaciones.
*8) Productos con pequeños rayones, marcas o variaciones de color o brillo de la pantalla que no afectan el rendimiento del producto. están verificados como productos conformes.
Cuando solo se requieren piezas opcionales, realice el pedido con los números de pieza que se enumeran a continuación.
Descripción | Número de pieza. | Cant. | Nota | |
Soporte* | ZS-40-K | 1 | Para PF3W704/720 | Con 4 tornillos autorroscantes (3×8) |
ZS-40-L | 1 | Para PF3W740 | Con 4 tornillos autorroscantes (3×8) | |
ZS-40-M | 1 | Para PF3W711 | Con 4 tornillos autorroscantes (4×10) | |
Cable con conector M8 | ZS-40-A | Longitud del cable: 3m |
* Para unidades con válvula de ajuste de flujo, se requieren 2 soportes.
(PF3W704/720/740)
Símbolo | A | B | C |
Salida de voltaje | 1V | 1,5 V | 5V |
Salida de corriente | 4mA | 6mA | 20mA |
(PF3W711)
Símbolo | A | B | C |
Salida de voltaje | 1V | 1,4 V | 5V |
Salida de corriente | 4mA | 5,6 mA | 20mA |
(PF3W721)
Símbolo | A | B | C |
Salida de voltaje | 1V | 1,8 V | 5V |
Salida de corriente | 4mA | 7,2 mA | 20mA |
Modelo | Caudal nominal [L/min] | |
Mini. | Máx. | |
PF3W704 | 0.5 | 4 |
PF3W720 | 2 | 16 |
PF3W740 | 5 | 40 |
PF3W711 | 10 | 100 |
PF3W721 | 30 | 250 |
