| Material: | |
|---|---|
| Escribe: | |
| Carrera: | |
| Carrera ajustable: | |
| Sello: | |

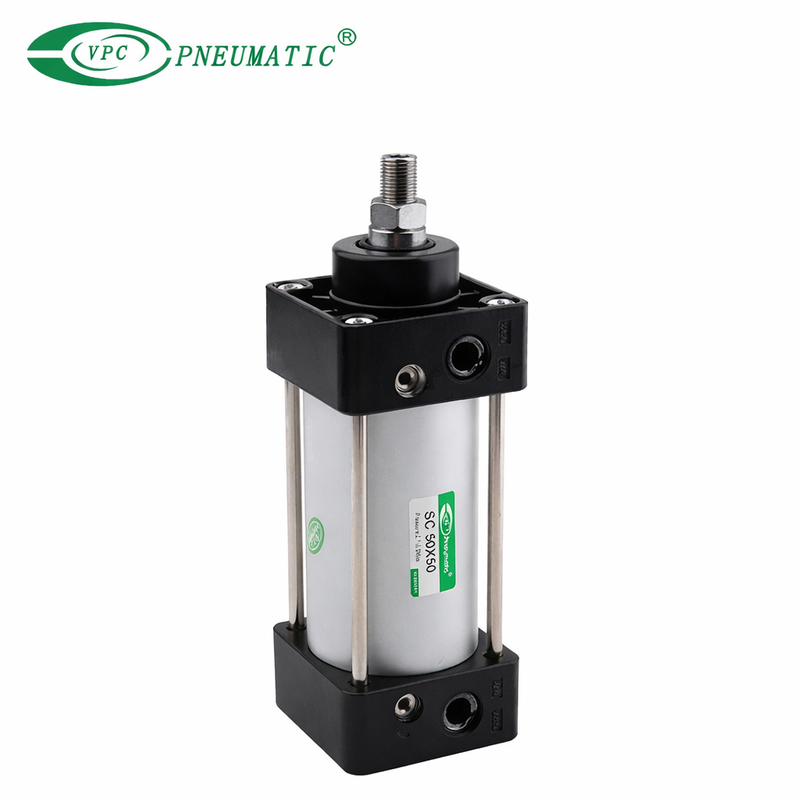

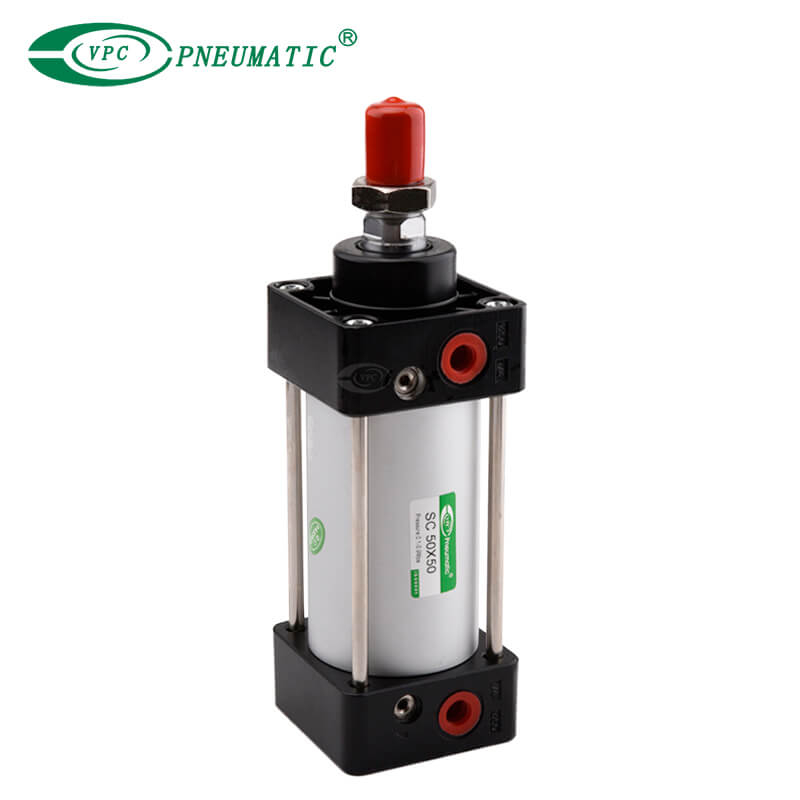

Descripción del Producto
1. Diseño estandarizado: cumple con los estándares ISO6431 y VDMA24562.
2. Varias opciones de montaje: incluidas las opciones de montaje básico, de muñón y de junta de ojo giratorio.
3. Diámetros interiores de cilindro de 32 a 200 mm y carreras de 10 a 1000+ mm para cumplir con diversos requisitos de uso.
4. Ampliamente utilizado: adecuado para equipos de automatización, armas robóticas y varias ocasiones industriales.
Especificaciones del producto
Diámetro interior (mm) | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 | |
Tipo de actuación | Doble efecto | |||||||||
Medio de trabajo | Aire limpio (filtración de 40 um) | |||||||||
Tipo de montaje | Serie SU/SC | Tipo básico FA FB CA CB CR LB TC TC-M | ||||||||
| Serie SCD/SUD | Modelo básico FA LB TC TC-M | |||||||||
| Serie SCJ/SUJ | Modelo básico FA LB TC TC-M | |||||||||
Presión garantizada | 1,5 MPa | |||||||||
Rango de presión de trabajo | 0,1 a 0,9 MPa | |||||||||
Temperatura de trabajo | -10 a 150ºC | |||||||||
Rango de velocidad | 50 a 800 mm/s | |||||||||
Tipo de cojín | Cojín ajustable | |||||||||
Golpe de cojín | 20mm | 32mm | 45mm | |||||||
Tamaño del puerto | G1/8 | G1/4 | G3/8 | G1/2 | G3/4 | |||||
Dimensiones principales
