| Hilo: | |
|---|---|
| Cuerpo material: | |
| Garantía de calidad: | |

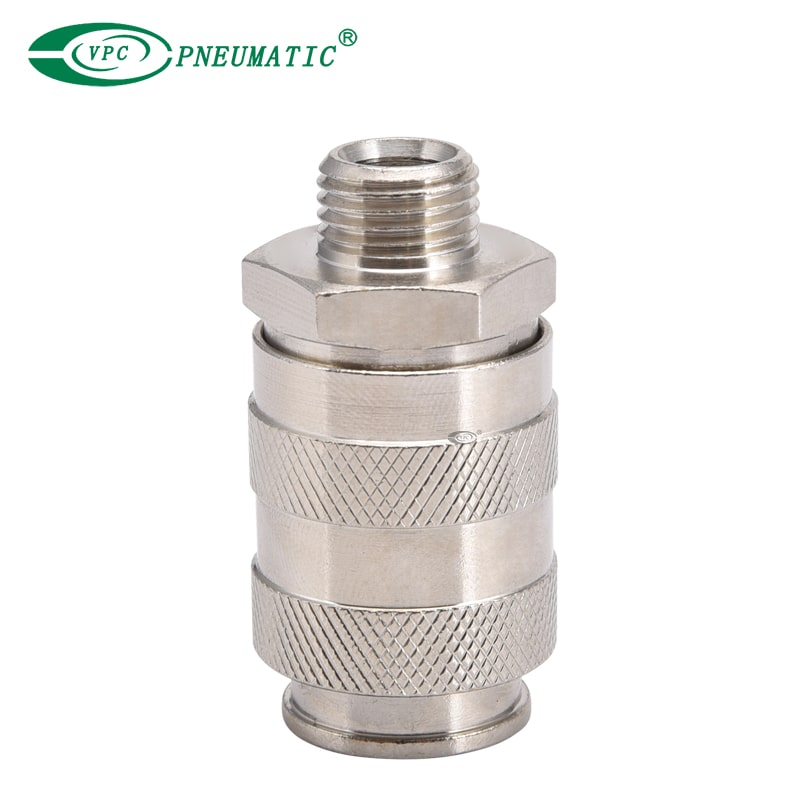

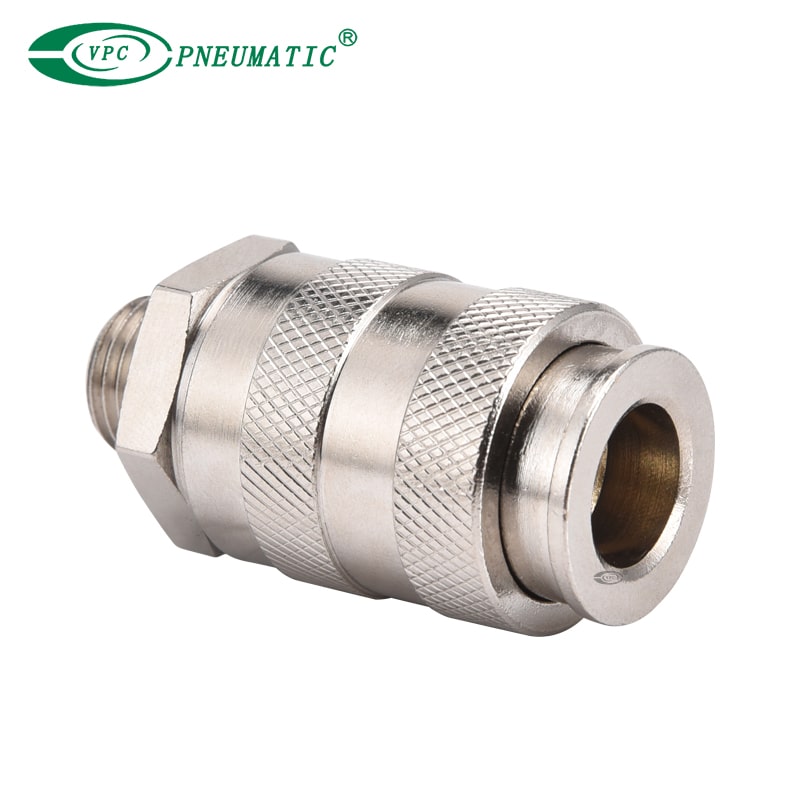

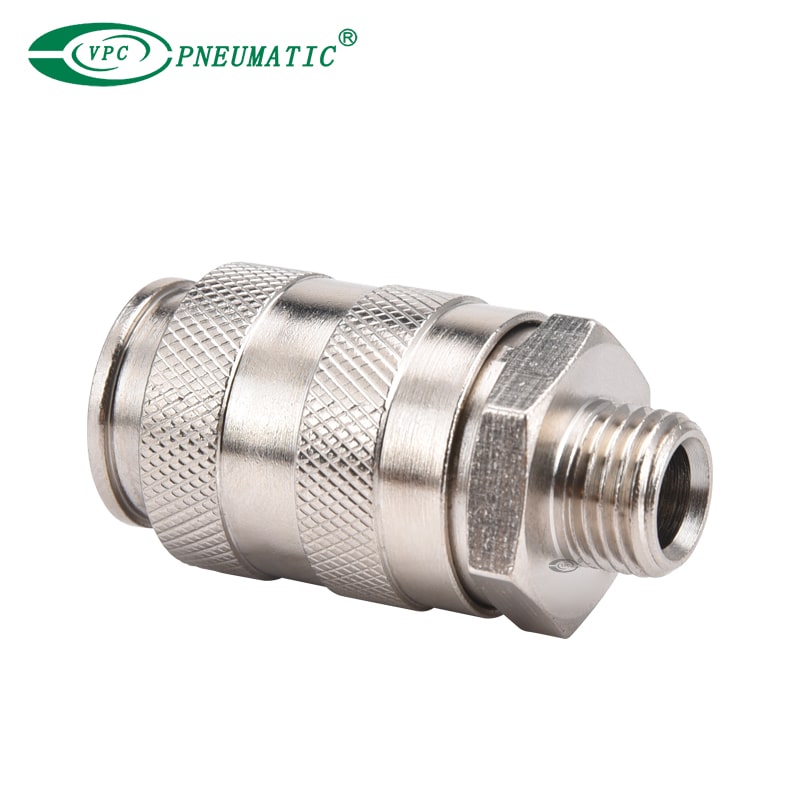

Descripción del Producto
1. Conecte y desconecte bajo presión
No es necesario liberar la presión del sistema, ahorrar tiempo durante el mantenimiento o la configuración.
2. Diseñado para uso frecuente
Construido para la durabilidad en las operaciones repetitivas de conexión/desconexión, perfecta para la automatización de la planta.
3. Seguro y a prueba de fugas
El sellado confiable garantiza la seguridad y previene la fuga de aire en entornos industriales.
4. Compatibilidad versátil
Disponible en hilos G1/8 a G1/2; Admite tubos de plástico (6/4 a 10/8) y mangueras de goma (6 × 14 a 13 × 23).
5. Diseño de refuerzo de eficiencia
Rimensione el mantenimiento del sistema y mejora el flujo de trabajo de automatización.
Aplicaciones
Se utiliza en herramientas neumáticas, máquinas de embalaje, líneas de ensamblaje automatizadas y sistemas de mantenimiento industrial.
Especificaciones del producto
| Modelo | Especificación |
| Medio de trabajo | aire comprimido y otros fluidos de baja presión |
| Temperatura de trabajo | 0 ℃ a 80 ℃ (con aire seco-20 ℃) |
| Presión de trabajo | -0.99 a 12 bar |
| Presión nominal | 6 bares |
| Diámetro nominal | 5 o 7 mm |
| Grupo de válvulas | válvula de liberación rápida |
| Construcción | Tipo de poppet |
| Montaje | enhebrado |
| Hilo | ISO cilíndrico de gas 228 (BSP) |
| Materiales | latón chapado en níquel (acero galvanizado endurecido solo para acoplamientos con un '8 ' como tercer número en el código) - NBR sellos |
| Conexión | G1/8 - G1/4 - G3/8 - G1/2 para tubos de plástico y manguera de goma |

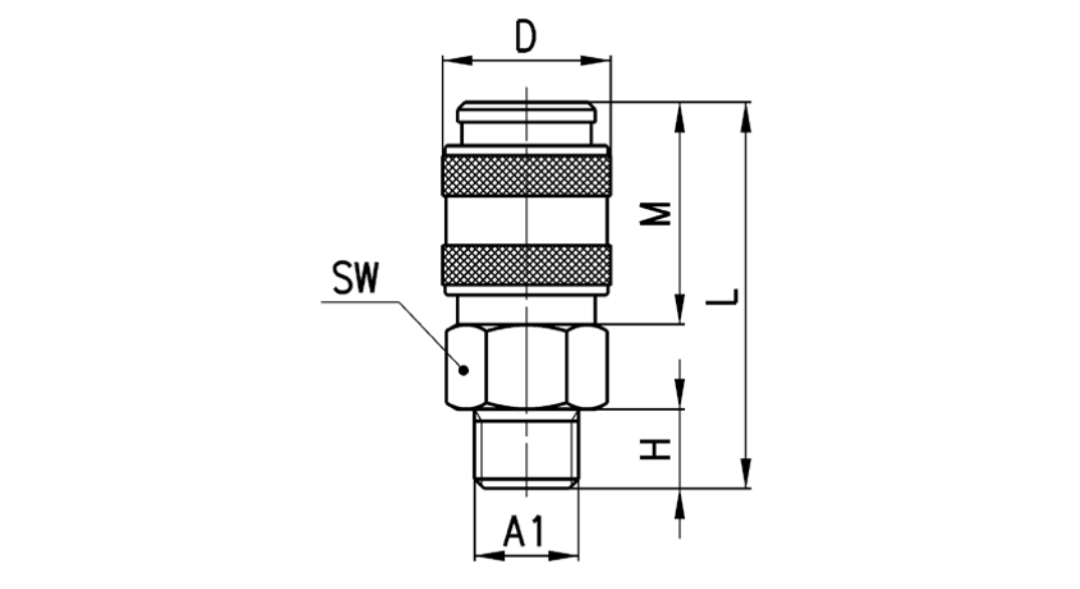

Dimensiones principales
| Modelo | A1 | Φ | D | H | L | M | SUDOESTE | Peso (g) |
| 5051 1/8 | G1/8 | 5051 1/8 | 17 | 6 | 35 | 20.5 | 14 | 28 |
| 5051 1/4 | G1/4 | 5051 1/4 | 17 | 8 | 37 | 20.5 | 17 | 37 |
| 5081 1/4 | G1/4 | 5081 1/4 | 25 | 8 | 47.5 | 34.5 | 22 | 93 |
| 5081 3/8 | G3/8 | 5081 3/8 | 25 | 9 | 48.5 | 34.5 | 22 | 92 |
| 5081 1/2 | G1/2 | 5081 1/2 | 25 | 10 | 49.5 | 34.5 | 24 | 107 |
